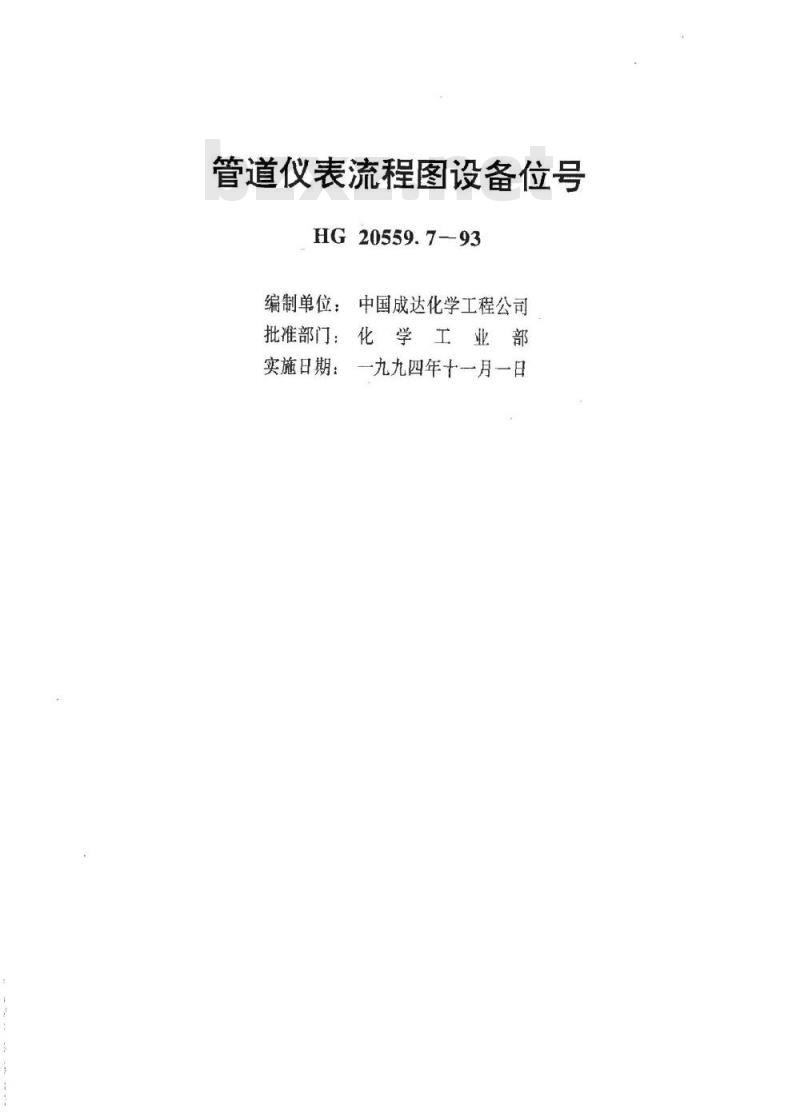

【化工行业标准(HG)】 管道仪表流程图设备位号

管道仪表流程图设备位号
HG20559.7-93
编制单位：中国成达化学工程公司批准部门：化学工业部
实施日期：一九九四年十一月一日1wwW.bzxz.Net

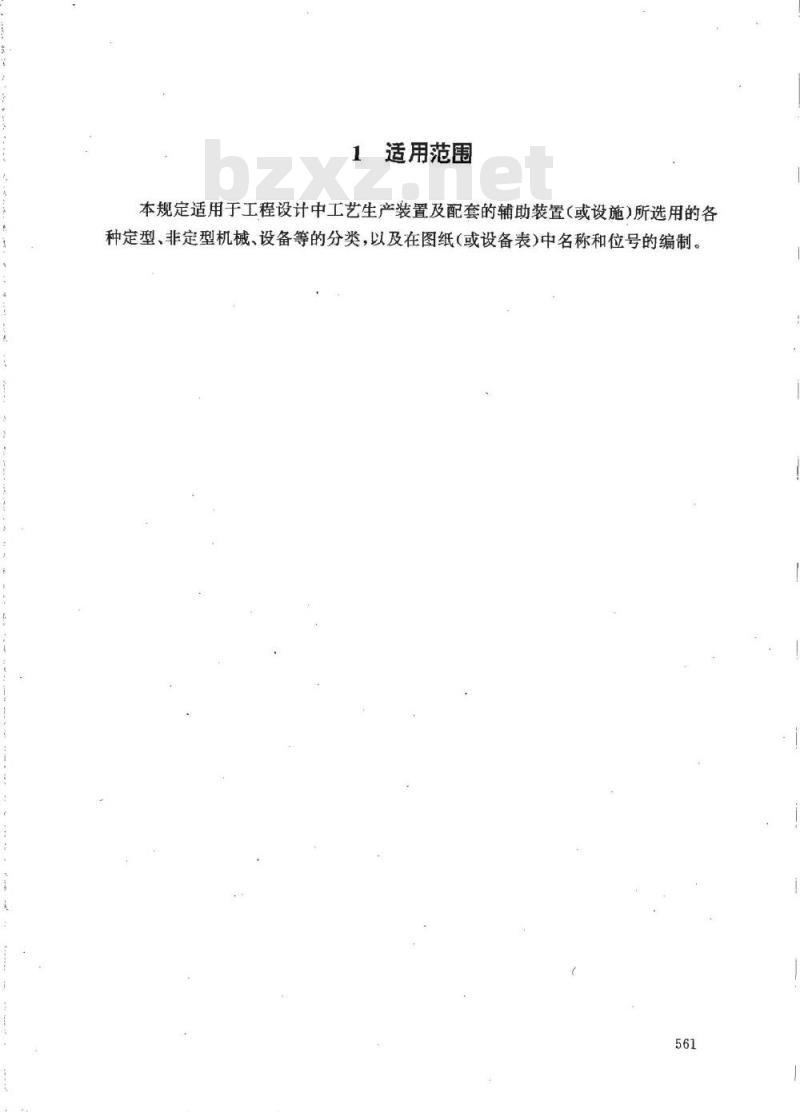

适用范围
本规定适用于工程设计中工艺生产装置及配套的辅助装置（或设施）所选用的各种定型、非定型机械、设备等的分类，以及在图纸（或设备表)中名称和位号的编制。561

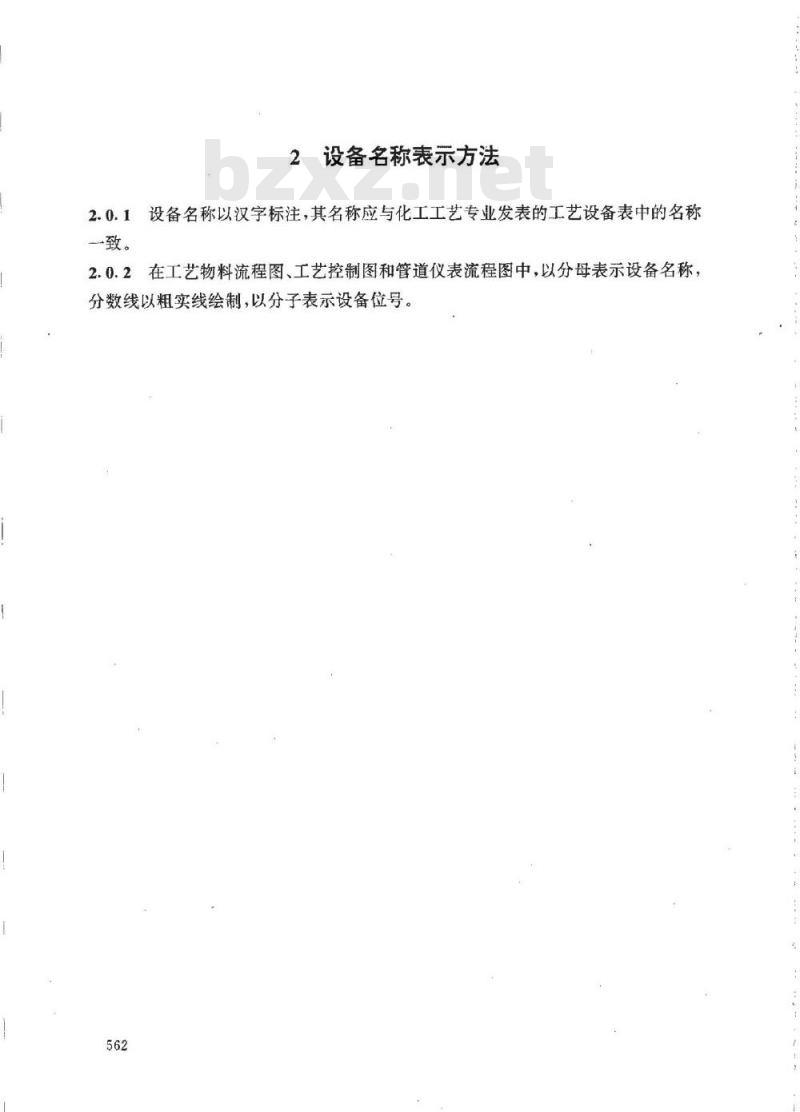

2设备名称表示方法
设备名称以汉字标注，其名称应与化工工艺专业发表的工艺设备表中的名称2.0.1
2.0.2在工艺物料流程图、工艺控制图和管道仪表流程图中，以分母表示设备名称，分数线以粗实线绘制，以分子表示设备位号。562

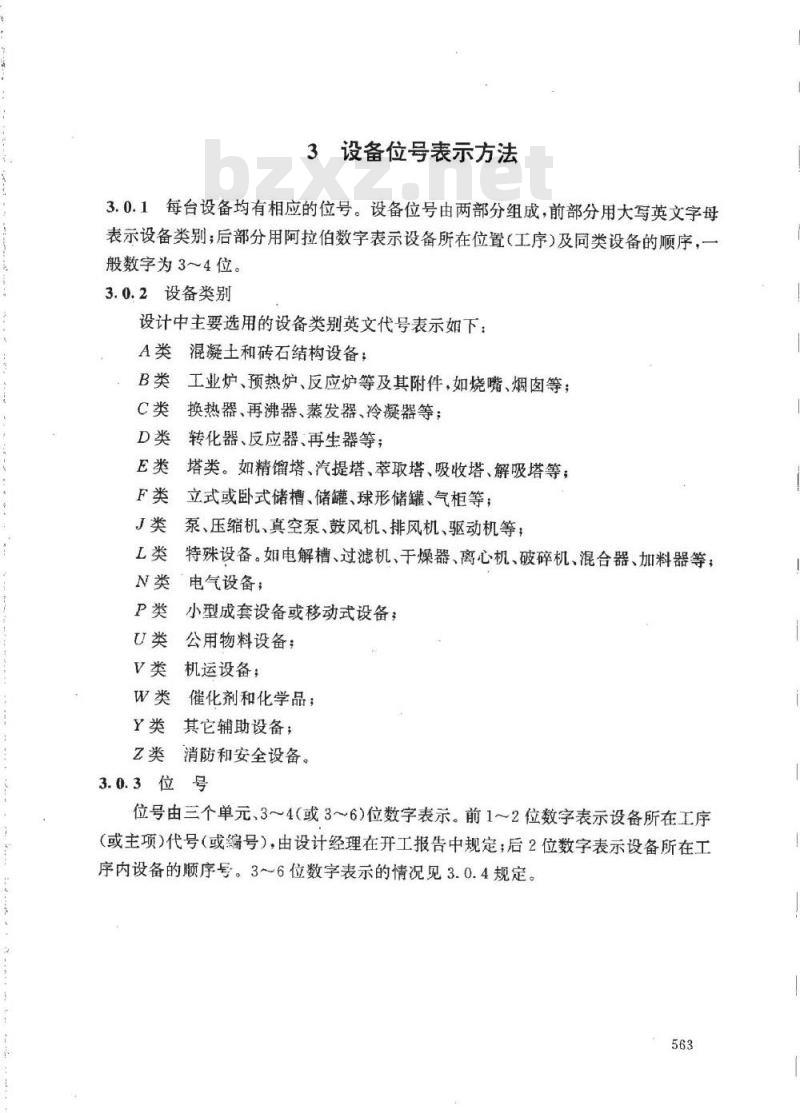

3设备位号表示方法
3.0.1每台设备均有相应的位号。设备位号由两部分组成，前部分用大写英文字母表示设备类别；后部分用阿拉伯数字表示设备所在位置（工序）及同类设备的顺序，一般数字为3～4位。
3.0.2设备类别
设计中主要选用的设备类别英文代号表示如下：A类混凝土和砖石结构设备；
B类工业炉、预热炉、反应炉等及其附件，如烧嘴、烟窗等；C类换热器、再沸器、蒸发器、冷凝器等；D类转化器、反应器、再生器等；E类塔类。如精馏塔、汽提塔、萃取塔、吸收塔、解吸塔等；F类
立式或卧式储槽、储罐、球形储罐、气柜等；泵、压缩机、真空泵、鼓风机、排风机、驱动机等，特殊设备。如电解槽、过滤机、于燥器、离心机、破碎机、混合器、加料器等；电气设备：
小型成套设备或移动式设备；
公用物料设备；
机运设备；
催化剂和化学品：
其它辅助设备；
消防和安全设备。
3.0.3位号
位号由三个单元、3～4（或3～6)位数字表示。前1～2位数字表示设备所在工序（或主项）代号（或编号），由设计经理在开工报告中规定；后2位数字表示设备所在工序内设备的顺序号。3~~6位数字表示的情况见3.0.4规定。563

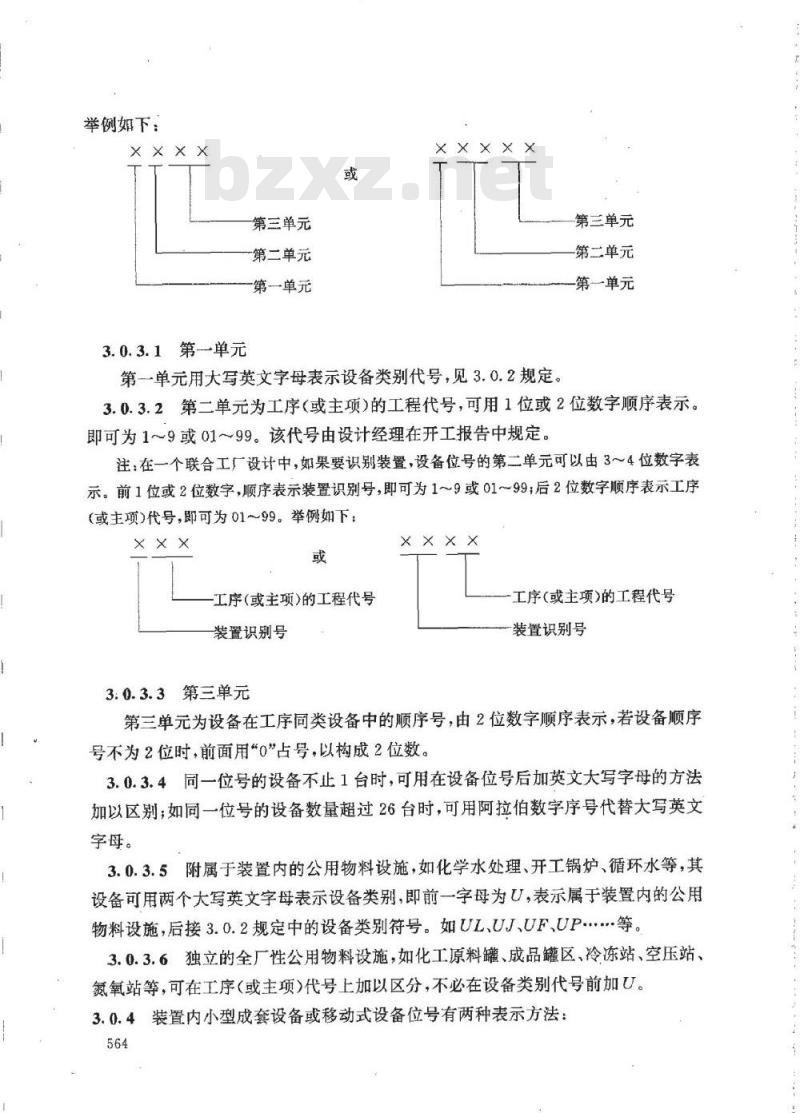

举例如下：
3.0.3.1第一单元
第三单元
第二单元
第一单元
第一单元用大写英文字母表示设备类别代号，见3.0.2规定。第三单元
第二单元
第一单元
3.0.3.2第二单元为工序（或主项）的工程代号，可用1位或2位数字顺序表示。即可为1～9或01～99。该代号由设计经理在开工报告中规定。注：在一个联合工厂设计中，如果要识别装置，设备位号的第二单元可以由3～4位数字表示。前1位或2位数字，顺序表示装置识别号，即可为1～9或01～99；后2位数字顺序表示工序(或主项)代号，即可为01～99。举例如下：××x
工序(或主项)的工程代号
装置识别号
3.0.3.3第三单元
工序（或主项的工程代号
装置识别号
第三单元为设备在工序同类设备中的顺序号，由2位数字顺序表示，若设备顺序号不为2位时，前面用“0占号，以构成2位数。3.0.3.4同一位号的设备不止1台时，可用在设备位号后加英文大写字母的方法加以区别；如同一位号的设备数量超过26台时，可用阿拉伯数字序号代替大写英文字母。
3.0.3.5附属于装置内的公用物料设施，如化学水处理、开工锅炉、循环水等，其设备可用两个大写英文字母表示设备类别，即前一字母为U，表示属于装置内的公用物料设施，后接3.0.2规定中的设备类别符号。如UL、UJ、UF、UP.…..等。3.0.3.6独立的全厂性公用物料设施，如化工原料罐、成品罐区、冷冻站、空压站、氮氧站等，可在工序（或主项）代号上加以区分，不必在设备类别代号前加U。3.0.4装置内小型成套设备或移动式设备位号有两种表示方法：564
3.0.4.1第一种表示方法：前面用1～2个大写英文字母表示设备类别，此处用P或PJ、PF表示；后面用3～6位阿拉伯数字表示设备所在位置（工序）及同类设备的顺序。如：
P×××
说明：
第三单元
第二单元
第一单元
Px×××
第三单元
第二单元
第一单元
第单元
设备类别，此处为小型成套设备，故用P第二单元工序（或主项）的工程代号，由1～2位阿拉伯数字表示。第三单元
在工序内小型成套设备顺序号，由2位阿拉伯数字组成PJ×××××
说明：
第四单元
第三单元
第二单元
第一单元
PJ×××x×X
第四单元
第三单元
第二单元
第一单元
第一单元
小型成套设备中设备类别。如机泵类为PJ，容器类为PF，见3.0.2规定。
第二单元
工序（或主项）的工程代号，由1～2位阿拉伯数字表示。第三单元在工序内小型成套设备顺序号，由2位阿拉伯数字组成。第四单元工序内小型设备中设备的顺序号，由2位阿拉伯数字组成。3.0.4.2第二种表示方法同3.0.3规定，小型成套设备或移动式设备内的各类设备与装置内其它设备一起顺序编号。565
油冷塔
4示例
油冷塔
1（或01)工序01号塔，即油冷塔F101AB
原料缓冲罐
F0101AB
原料缓冲罐
1（或01）工序01号罐，即原料缓冲罐耳有同样两台。L201—1—40
电解槽
L0201-1-40
电解槽
表示2（或02)工序01号特殊设备，即电解槽且有同样40台，若是指第几台，位号后就改为相应数字即可，如L201～30或L0201-30。4.0.4
消泡剂配制设备
消泡剂配制设备
1（或01)工序01号小型成套设备，即消泡剂配制设备。4.0.5
PJ10101
消泡剂配制泵
PJ010101
消泡剂配制泵
1（或01）工序01号小型成套设备中的01号泵，即消泡剂配制泵。566
附加说明
本标准提出单位、编制单位
和主要编审人
提出单位：
编制单位：
编制人：
化工部工艺系统设计技术中心站化工部工艺系统设计技术中心站中国成达化学工程公司
化工部工艺系统设计技术中心站龚人伟
中国成达化学工程公司
曾庆祥
《管道仪表流程图设备位号》
审核人：中国寰球化学工程公司汪清裕
化工部工艺系统设计技术中心站龚人伟
