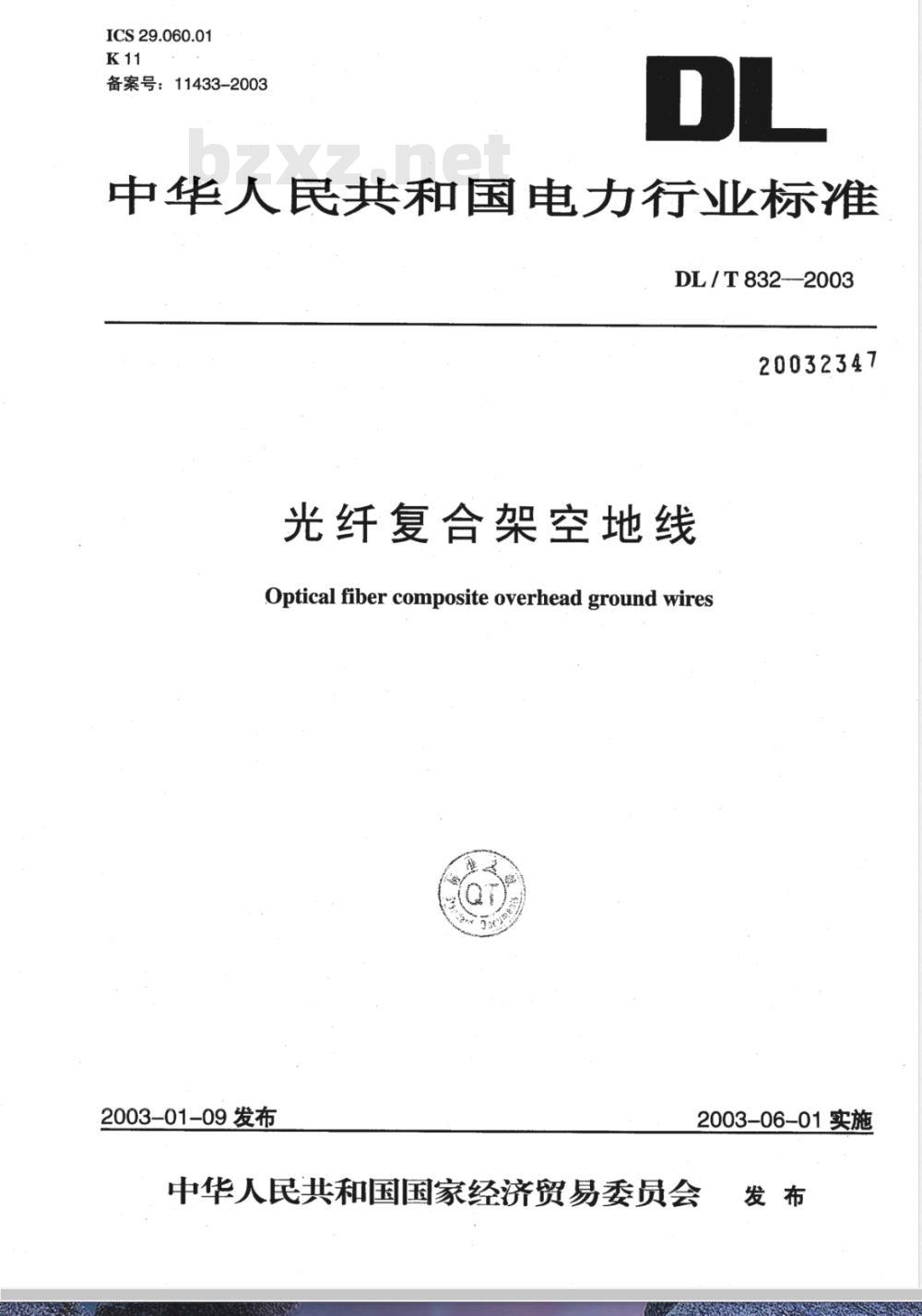

【电力行业标准(DL)】 光纤复合架空地线

ICS29.060.01
备案号：11433-2003
中华人民共和国电力行业标准
DL/T832-2003
20032347
光纤复合架空地线
Optical fiber composite overhead ground wires2003-01-09发布
2003-06-01实施
中华人民共和国国家经济贸易委员会发布

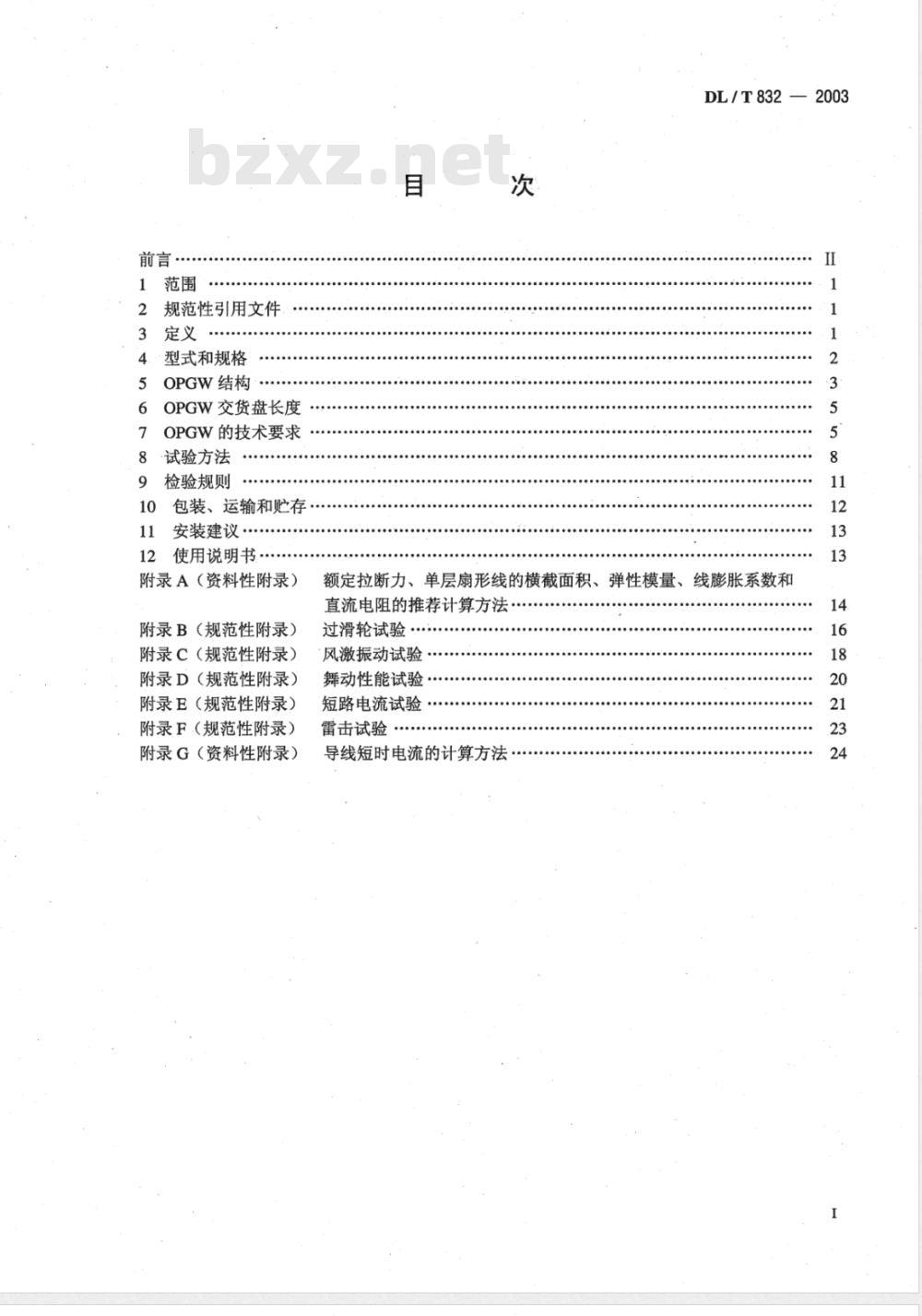

规范性引用文件
型式和规格
OPGW结构
OPGW交货盘长度
OPGW的技术要求
试验方法
检验规则
包装、运输和贮存…
安装建议
使用说明书：
附录A（资料性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（规范性附录）
附录G（资料性附录）
DL/T832—2003
额定拉断力、单层扇形线的横截面积、弹性模量、线膨胀系数和直流电阻的推荐计算方法·
过滑轮试验
风激振动试验
舞动性能试验
短路电流试验
雷击试验
导线短时电流的计算方法
DL/T832—2003

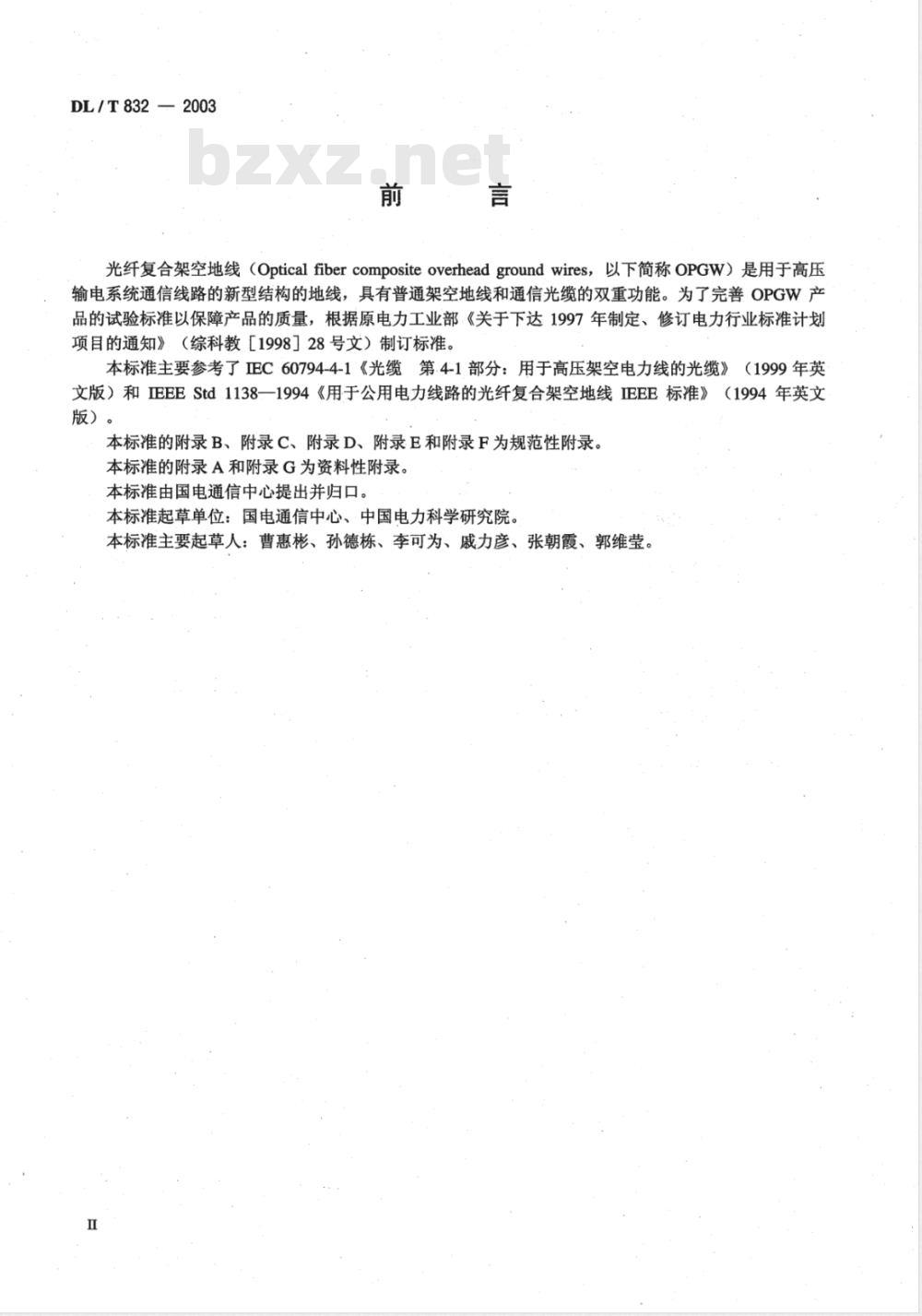

光纤复合架空地线（Opticalfibercompositeoverheadgroundwires，以下简称OPGW）是用于高压输电系统通信线路的新型结构的地线，具有普通架空地线和通信光缆的双重功能。为了完善OPGW产品的试验标准以保障产品的质量，根据原电力工业部《关于下达1997年制定、修订电力行业标准计划项目的通知》（综科教［1998］28号文）制订标准。本标准主要参考了IEC60794-4-1《光缆第.4-1部分：用于高压架空电力线的光缆》（1999年英文版）和IEEEStd1138一1994《用于公用电力线路的光纤复合架空地线IEEE标准》（1994年英文版）。
本标准的附录B、附录C、附录D、附录E和附录F为规范性附录。本标准的附录A和附录G为资料性附录。本标准由国电通信中心提出并归口。本标准起草单位：国电通信中心、中国电力科学研究院。本标准主要起草人：曹惠彬、孙德栋、李可为、戚力彦、张朝霞、郭维莹。1范围
光纤复合架空地线
DL/T8322003

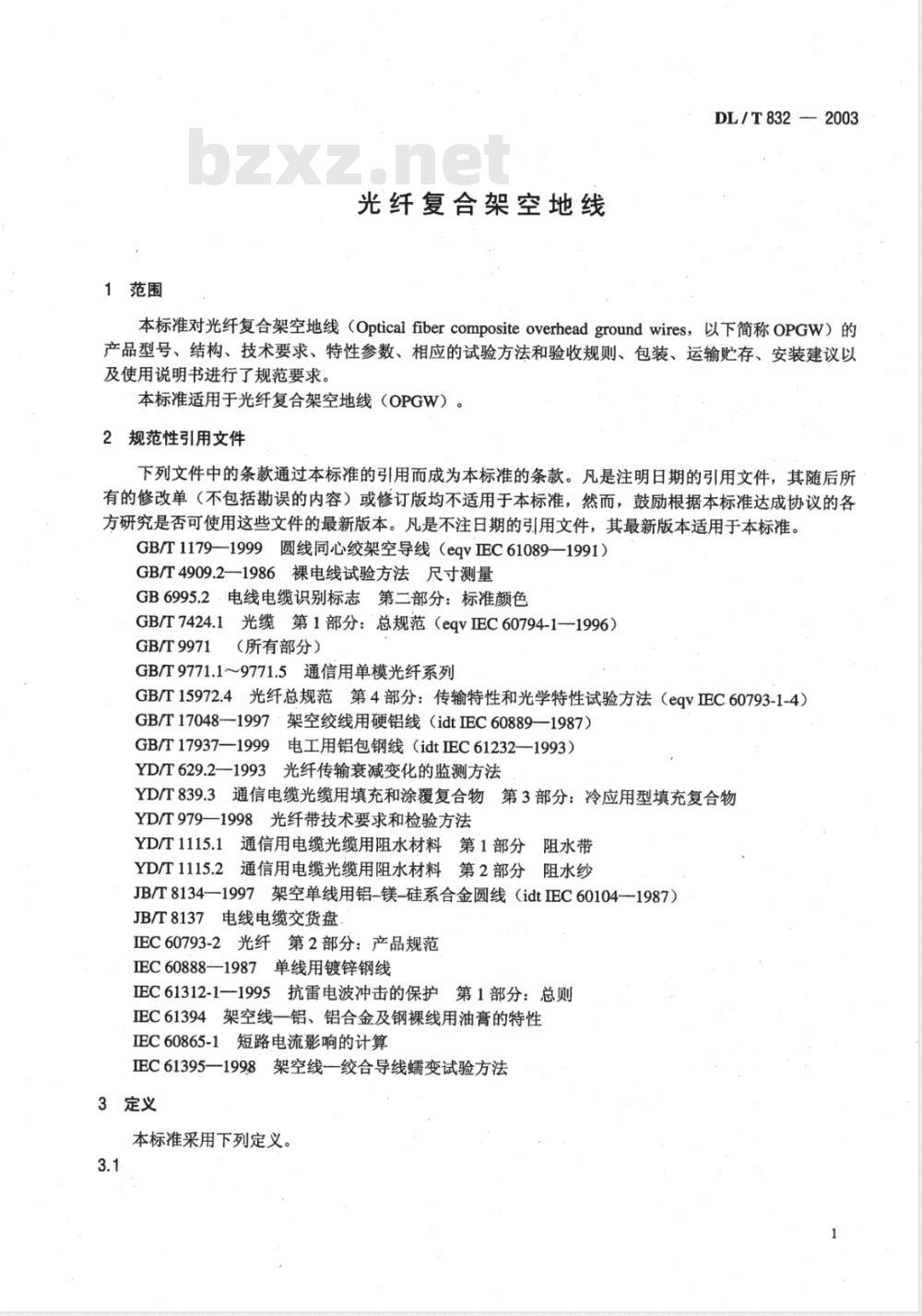

本标准对光纤复合架空地线（Opticalfibercompositeoverheadgroundwires，以下简称OPGW）的产品型号、结构、技术要求、特性参数、相应的试验方法和验收规则、包装、运输贮存、安装建议以及使用说明书进行了规范要求。本标准适用于光纤复合架空地线（OPGW）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1179—1999圆线同心绞架空导线（eqv正EC610891991）GB/T4909.2—1986裸电线试验方法尺寸测量GB6995.2·电线电缆识别标志第二部分：标准颜色GB/T7424.1光缆第1部分：总规范（eqvIEC60794-1-1996）GB/T9971
（所有部分）
GB/T9771.1～9771.5通信用单模光纤系列GB/T15972.4·光纤总规范第4部分：传输特性和光学特性试验方法（eqVIEC.60793-1-4）GB/T17048--1997架空绞线用硬铝线（idtIEC60889-—1987）GB/T17937—1999电工用铝包钢线（idtEC61232—1993）YD/T629.2-1993光纤传输衰减变化的监测方法YD/T839.3通信电缆光缆用填充和涂覆复合物第3部分：冷应用型填充复合物YD/T979—1998光纤带技术要求和检验方法YD/T1115.1
通信用电缆光缆用阻水材料第1部分阻水带
YD/T1115.2
通信用电缆光缆用阻水材料第2部分阻水纱JB/T8134—1997架空单线用铝-镁-硅系合金圆线：（idtIEC60104-1987）JB/T8137电线电缆交货盘
IEC60793-2光纤第2部分：产品规范IEC60888-—1987单线用镀锌钢线EC61312-11995抗雷电波冲击的保护第1部分：总则IEC61394架空线一铝、铝合金及钢裸线用油膏的特性IEC60865-1短路电流影响的计算IEC61395—1998
3定义
架空线一绞合导线变试验方法
本标准采用下列定义。
DL/T832—2003

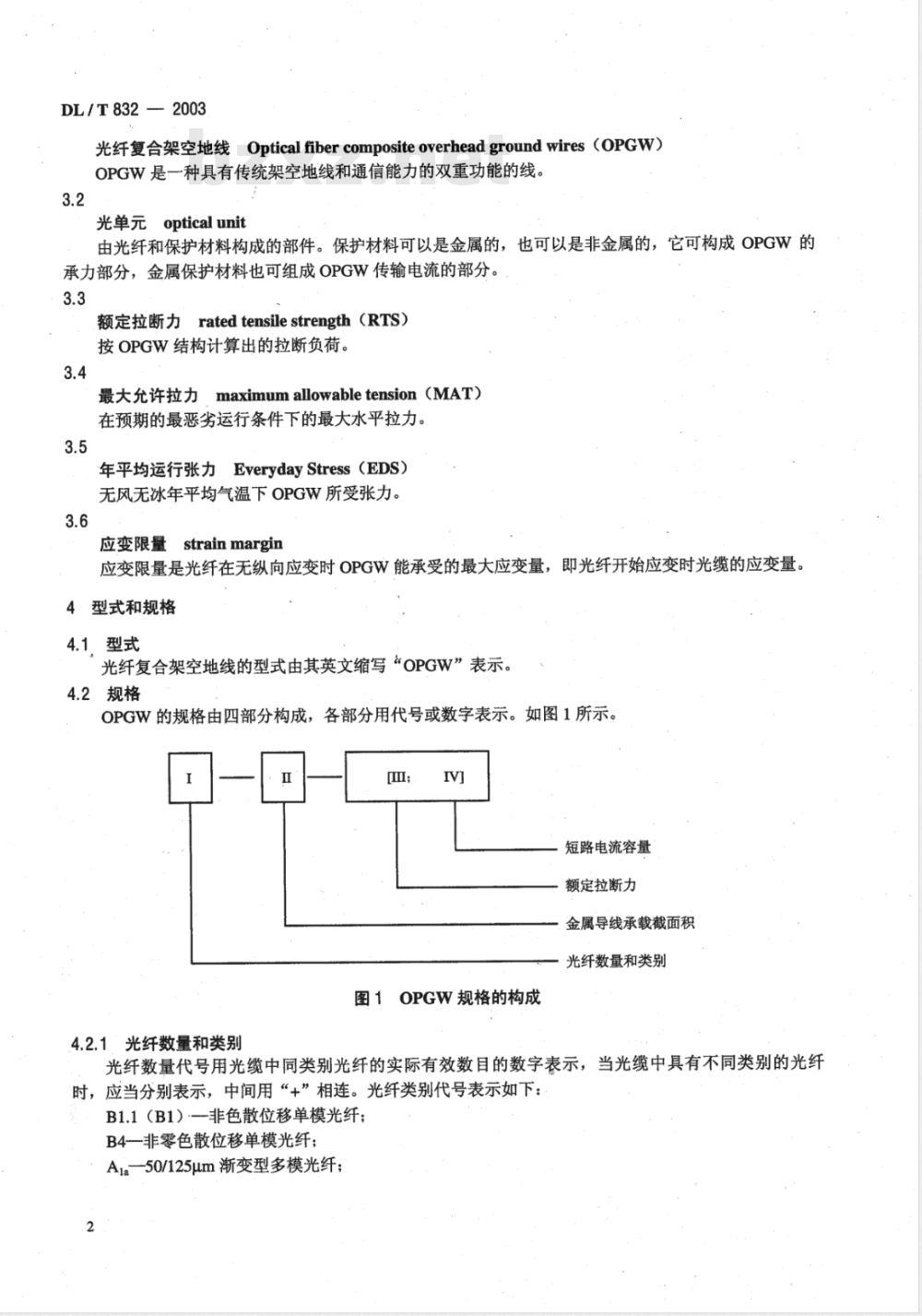

光纤复合架空地线Optical fiber composite overhead ground wires （OPGW）OPGW是一种具有传统架空地线和通信能力的双重功能的线。3.2
光单元opticalunit
由光纤和保护材料构成的部件。保护材料可以是金属的，也可以是非金属的，它可构成OPGW的承力部分，金属保护材料也可组成OPGW传输电流的部分。3.3
额定拉断力ratedtensilestrength（RTS）按OPGW结构计算出的拉断负荷。3.4
maximum allowable tension (MAT)最大允许拉力
在预期的最恶劣运行条件下的最大水平拉力。年平均运行张力EverydayStress（EDS）无风无冰年平均气温下OPGW所受张力。应变限量strainmargin
应变限量是光纤在无纵向应变时OPGW能承受的最大应变量，即光纤开始应变时光缆的应变量。4型式和规格
4.1.型式
光纤复合架空地线的型式由其英文缩写“OPGW”表示。4.2规格
OPGW的规格由四部分构成，各部分用代号或数字表示。如图1所示。IM
短路电流容量
额定拉断力
金属导线承载截面积
光纤数量和类别
图1OPGW规格的构成
.4.2.1光纤数量和类别
光纤数量代号用光缆中同类别光纤的实际有效数目的数字表示，当光缆中具有不同类别的光纤时，应当分别表示，中间用“+”相连。光纤类别代号表示如下：B1.1（B1）-非色散位移单模光纤；B4一非零色散位移单模光纤；
Ala—50/125um渐变型多模光纤；2
Aib-62.5/125um渐变型多模光纤。4.2.2金属导线承载截面积
DL/T832—2003
金属导线承载截面积以“mm2”为单位，截面积的值应修约到以修约间隔为5的整数。4.2.3额定拉断力
额定拉断力以“kN”表示，额定拉断力的值应修约到以修约间隔为1的整数。4.2.4短路电流容量
20℃～200℃时的短路电流容量，单位以“kA2·s”表示，并修约到小数点后1位。4.3产品型号和标记
4.3.1型号
OPGW型号由OPGW的型式代号和规格代号两部分组成。两者之间用短横线隔开。4.3.2标记
OPGW产品的标记由OPGW的型号和本标准编号两部分组成。例如：包含12根B1.1类单模光纤，12根B4类单模光纤，金属承载截面为98.7mm2，额定拉断力为87kN，20℃～200℃时的短路电流容量为80.54kA2·s的0PGW，其标记表示为：OPGW-12B1+12B4-100[87;80.5JDL/T832—-20035OPGW结构
5.1总则
OPGW由一个或多个光单元和一层或多层绞合单线组成，几种常见的结构示意图如图2所示。铝合金线
铝包钢线
中心加强件
光单元
铝合金线
光单元
铝包钢线
铝合金线
锯包钢线
铝合金线
光单元
铝包铜线
DL/T832—2003
5.2光单元
铝合金线
铝包钢线
光单元
螺旋塑料管
（a）铝管+层绞塑管的OPGW结构；（b）中心铝管的OPGW结构；（c）层绞不锈钢管的OPGW结构；（d）中心不锈钢管的OPGW结构；（e）内螺旋塑料管的OPGW结构；（f）骨架槽的OPGW结构图2几种常见的OPGW结构示意图
用金线
铝包钢线
光单元
光单元是能容纳光纤，且能保护光纤免受环境变化、外力、长期与短期的热效应、潮气等原因引起的损坏。光单元可以包含金属管、塑料管、带槽的骨架或合适的阻水材料作为保护结构。5.2.1光纤及光纤带
5.2.1.1同批次、同类型OPGW产品应使用同一设计、相同材料和相同工艺制造出来的光纤。5.2.1.2用于成缆的单模光纤的涂覆层结构、光纤强度筛选水平、模场直径和尺寸参数、截止波长、1550nm波长上的宏弯损耗和传输特性均应符合GB/T9771的有关规定；多模光纤的特性应符合IEC60793-2中的有关规定；光纤带的特性应符合YD/T979一1998中的有关规定。5.2.1.3松套管中的光纤，应采用全色谱来识别，其标志颜色应符合GB/T6995.2一1986规定，并且不褪色、不迁移。若松套管中的光纤数高于12芯时，应采用光纤色环或其他色标的方法加以区分。前12芯的光纤标志颜色的优先顺序见表1所示。光纤带的色谱识别应符合YD/T979一1998中的有关规定。原始的色码在整个光缆的设计寿命期内应可清晰辨认。表1全色谱的优先顺序
优先序号
5.2.2保护管或其他保护材料
光单元除光纤外，还需要一个保护管来防止潮气和水分的侵入，它还可以防止在绞合单线时的侧向压力。此保护管可以是铝、铝合金、不锈钢管或其他金属，也可以是耐热非金属；还可以根据需要的光纤数设计出不同槽数的螺旋槽型骨架，用以嵌放光纤或光纤带，此骨架应与铝管或其他保护物紧密接触形成一体。
当同一根缆中不锈钢管个数大于1个时，不锈钢管应采用不褪色、不迁移的明显标记区别。5.2.3加强件
中心加强件用来承担光单元内所受的应力。其材料可以是金属材料，也可以是非金属材料。5.2.4阻水材料
在许多情况下有必要使用合适的阻水材料来防止潮气或水分渗透进光单元。阻水材料的性能应符合YD/T1115.1和YD/T1115.2的规定。5.2.5隔热层
DL/T8322003
光单元除了必须承受制造过程中的瞬时高温以外，还必须承受感应电流引起的连续温升和因故障引起的短路大电流而导致的高温。光单元可使用合适的隔热材料来防止光纤和其他材料受到高温的影响。
5.3OPGW中的绞合单线
OPGW中绞合单线的横截面形状可以是圆形线，也可以是扇型、管型、Z型等异形线。可以是下列材料的一种或几种的组合。单线材料性能符合如下标准：一铝-镁-硅系合金圆线性能应符合JB/T8134一1997的规定；镀锌钢线性能应符合IEC60888一1987的规定；硬拉铝线性能应符合GB/T17048一1997的规定；一铝包钢线性能应符合GB/T17937一1999的规定。5.3.1绞层的基本结构为同心绞合，除非用户有其他要求。5.3.2绞合节距应确保OPGW的拉伸性能符合本标准规定。单线最外层的节径比既不小于10，也不大于14。
5.3.3，相邻层绞合单线的绞向应相反，绞层最外层绞合方向为“右”向。如用户与制造商另有协议时，也可为“左”向。
5.3.4在成品.OPGW上，外层绞合单线和所有的铝包钢线不允许有任何接头，除非制造商和用户之间另有协议。
5.4防腐油膏
对于采用两种不同金属绞合的OPGW，为了减少不同金属间电化腐蚀的危险性，OPGW的绞线可以涂覆防腐油膏。防腐油膏应符合IEC61394的规定。6OPGW交货盘长度
OPGW交货盘长应为订货合同中所要求的配盘长度，不允许有负公差。7OPGW的技术要求
7.1OPGW中的单模光纤特性
7.1.1单模光纤的模场直径和尺寸参数应符合表2的规定。表2
单模光纤的模场直径和尺寸参数模场直径
标称值
包层直径
标称值
不圆度
层同心
度误差
涂覆层直径（未着色）
标称值
着色层直径
标称值
注：B1.1类光纤的模场直径系1310nm波长的值，B4类光纤的模场直径系1550nm波长的值，7.1.2
单模光缆的截止波长应符合表3的规定。容差
包层/
涂覆层
同心度
DL/T832—2003
光纤类别
7.1.3单模光纤的衰减特性
表3单模光缆的截止波长
≤1260
7.1.3.1单模光纤的衰减系数应符合表4的规定。表4单模光纤的衰减系数
光纤类别
使用波长
最大衰减系数
光纤束
7.1.3.2单模光纤衰减点不连续性1310
光纤带
光纤束
≤1480
光纤带
在1310nm和1550nm波长时，对一光纤连续长度不应有超过0.10dB的不连续点。7.1.3.3.单模光纤的衰减波长特性B4
光纤束
对于B1.1光纤，在（1285～1330）nm波长范围内的衰减值，相对于1310nm波长的衰减值，应不超过0.05dB/km。
对于B1.1和B4光纤，在（1525～1575）nm波长范围内的衰减值，相对于1550nm波长的衰减值，应不超过0.05dB/km。
7.1.4单模光纤的色散持性
7.1.4.1B1.1类单模光纤
a）零色散波长%在1300nm～1324nm之间；b）.最大零色散斜率Somax为0.093ps/（nm2·km）；c）（1288～1339）nm色散系数最大绝对值：3.5ps/（nm·km）；d）（1271～1360）.nm色散系数最大绝对值：5.3ps/（nm·km）；e）1550nm色散系数最大值：18ps/（nm·km）。7.1.4.2B4类单模光纤
a）非零色散区：1530nm≤入≤1565nmb）非零色散区色散系数绝对值：B4A子类：0.1ps/（nm·km）≤IDl≤6.0ps/（nm·km）；B4B子类：1.0ps/（nm·km）≤IDl≤10ps/（nm·km）；Dmax-Dmin≤5ps/（nm·km）
注：对STM-64（10Gbit/s）的传输系统，还要求光缆链路的偏振模色散系数PMD。在M=20和Q=0.01%下应不大于0.5ps//km。其中M为链路的光缆段数；Q为串接光缆的PMD系数值超过PMD。的概率的上限。7.1.5光纤带的性能
光纤带的结构、尺寸、色谱和机械性能等应符合YD/T979一1998中的有关规定。7.2OPGW的特性参数
下列各项是OPGW的重要特性参数，部分参数的推荐计算方法参见附录A，可供用户和制造商参考。若工程需要，其他的特性参数可由用户与制造商共同协商。a）光纤的根数、类型、光学特性和传输特性；6
b）OPGW的总外径，mm；
c）金属导线的承载截面积，mm2；d）计算单位长度质量，kg/km；e）额定拉断力（RTS），kN；
f）弹性模量，MPa;
g）热膨胀系数，1/℃；
h）直流电阻，2/km；下载标准就来标准下载网
i）最大允许温度范围，℃；
j）短路电流容量（Pt）（20℃～200℃，1s），kA2·s:k）最大允许拉力（MAT），kN；1）年平均运行张力（EDS），kN；m）应变限量，%；
n）外层的绞向。
7.3OPGW的机械性能
DL/T832—2003
OPGW的机械性能包括OPGW的抗拉、应力-应变、过滑轮、风激振动、舞动、蠕变性能等。7.3.1OPGW的抗拉性能
OPGW应经得起不小于95%RTS的拉力而无任何单线断裂。7.3.2OPGW的应力-应变性能
OPGW.应力-应变试验用以确定其在给定负荷情况下的机械性能。拉力负荷和光纤性能应符合表5规定。
表5允许承受的拉伸力及性能要求拉伸力
40%RTS
60%RTSa
光纤应变
a特殊需求由用户和制造厂商协商。7.3.3过滑轮性能
光纤附加衰减
无附加衰减
≤0.05（该拉力取消后，光纤无明显残余附加衰减）进行过滑轮试验用以证明OPGW在安装架设时不会受到损害或降低其性能。7.3.4风激振动性能
风激振动试验用以评定OPGW的疲劳性能以及在典型的微风激振动下的光学特性。7.3.5舞动性能
当制造商与用户另有规定时，可进行OPGW的舞动试验，以确定.OPGW的抗疲劳性能以及在典型舞动情况下的光学特性。
7.3.6蠕变性能
蠕变试验用以评定OPGW在恒定温度和受力情况下的长期伸长量。7.4OPGW的电气性能
OPGW电气性能主要包括承受短路电流的性能和耐受雷击的性能，以确保线路运行时通信与电力输送均可靠和安全。
7.4.1短路电流性能
用以评定在典型短路条件下OPGW的性能和光纤的光学特性。DL/T832—2003
7.4.2雷击性能
用以评定OPGW在雷电冲击时的性能和光纤的光学特性。7.5OPGW的环境性能
OPGW的环境性能包括温度衰减特性、滴流试验和渗水性能等项目。7.5.1·温度衰减特性
温度循环试验用于评定OPGW中光单元的适用温度范围及其温度附加衰减特性。7.5.2滴流性能（松套管）
滴流试验用于评定OPGW光单元中填充复合物和涂覆复合物的滴流性能。7.5.3渗水性能（含有阻水材料的光单元）渗水试验用于评定光单元（含有阻水材料）的阻水性能。8试验方法
8.1总则
OPGW的各项性能应按表6的试验方法进行验证。表6试验项目和试验方法及检验规则序号
OPGW结构完整性及外观
识别色谱
光纤识别色谱
不锈钢管识别色谱
OPGW结构尺寸
OPGW各层绞合节距
OPGW外径
光纤模场直径和尺寸参数
光纤截止波长和传输特性
截止波长
衰减系数
衰减点不连续性
波长衰减特性
绞合前单线性能
OPGW长度检查
OPGW机械性能
抗拉性能
应力-应变性能
过滑轮性能
风激振动性能
舞动性能
蠕变性能
OPGW电气性能
短路电流性能
雷击性能
本标准条文号
试验方法
目力检查
目力检查
目力检查
本标准8.2.2
本标准8.2.1
本标准8.3.1
本标准8.3.2
本标准8.3.3
本标准-8.3.3
本标准8.3.3
本标准8.3.3
本标准8.4
本标准8.5
本标准8.6.1
本标准8.6.2
本标准附录B
本标准附录C
本标准附录D
本标准8.6.6
本标准附录E
本标准附录F
：100%
检验类别
提供进厂
检验数据
1次/批次
1次/批次
本标准
本标准
