【航天工业行业标准(QJ)】 不锈钢弹性垫圈和锁紧垫圈通用规范

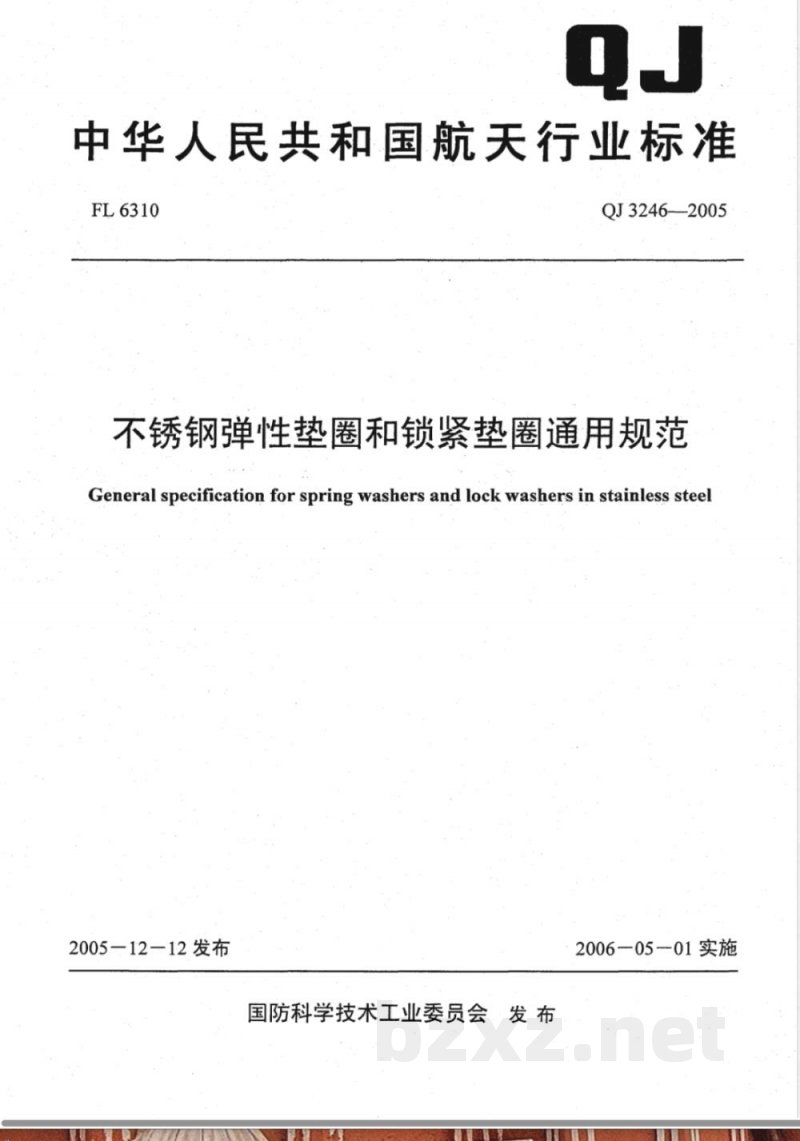

中华人民共和国航天行业标准
FL6310
QJ3246-—2005
不锈钢弹性垫圈和锁紧垫圈通用规范General specification for spring washers and lock washers in stainless steel2005－1212发布
国防科学技术工业委员会发布
2006—05-01实施
QJ32462005

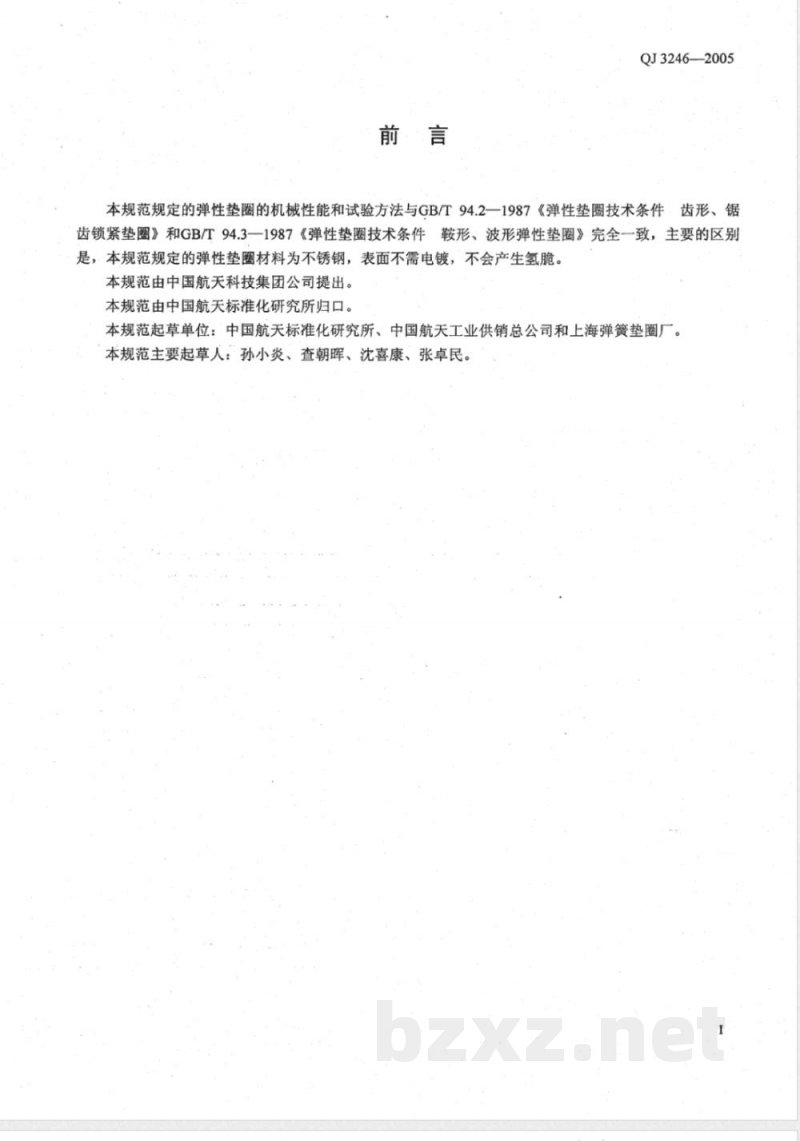

本规范规定的弹性垫圈的机械性能和试验方法与GB/T94.2一1987《弹性垫圈技术条件：齿形、锯齿锁紧垫圈》和GB/T94.3一1987《弹性垫圈技术条件鞍形、波形弹性垫圈》完全一致，主要的区别是，本规范规定的弹性垫圈材料为不锈钢，表面不需电镀，不会产生氢脆。本规范由中国航天科技集团公司提出。本规范由中国航天标准化研究所归口。本规范起草单位：中国航天标准化研究所、中国航天工业供销总公司和上海弹簧垫圈厂。本规范主要起草人：孙小炎、查朝晖、沈喜康、张卓民。范围

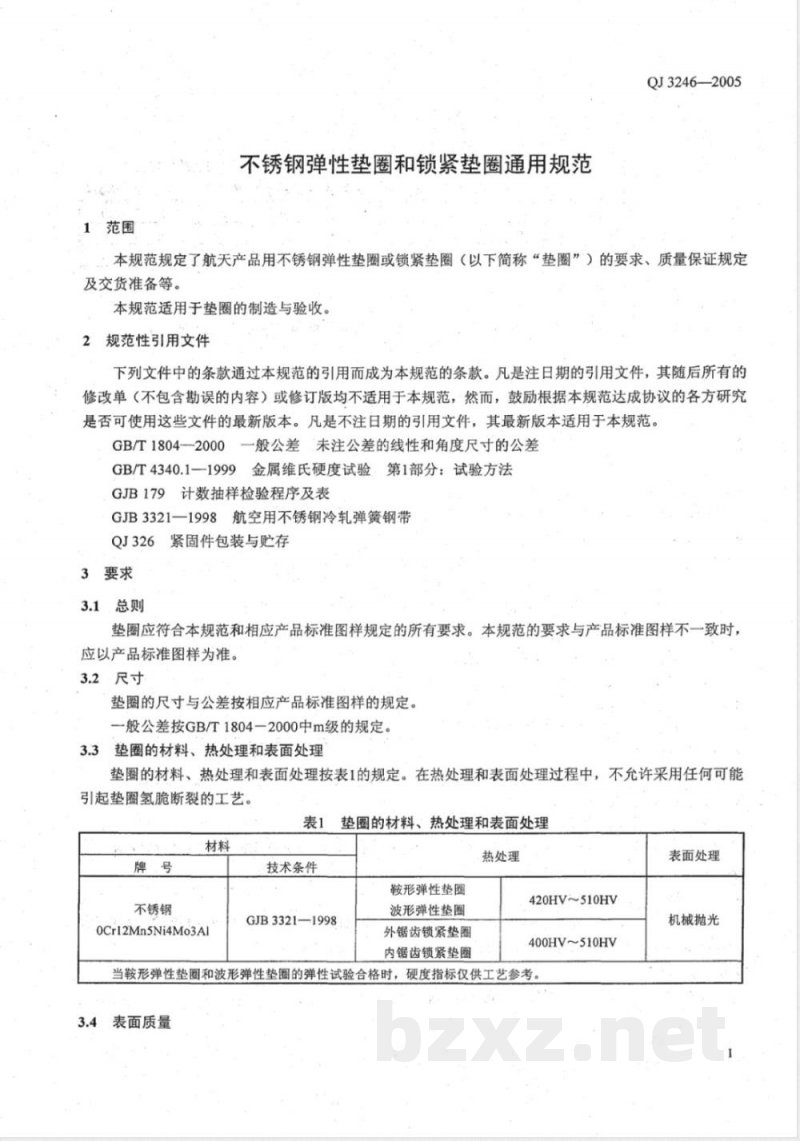

不锈钢弹性垫圈和锁紧垫圈通用规范QJ3246—2005
本规范规定了航天产品用不锈钢弹性垫圈或锁紧垫圈（以下简称“垫圈”）的要求、质量保证规定及交货准备等。
本规范适用于垫圈的制造与验收。2规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。GB/T1804--2000一般公差未注公差的线性和角度尺寸的公差GB/T4340.1一1999金属维氏硬度试验、第1部分：试验方法GJB179计数抽样检验程序及表
GJB3321一1998航空用不锈钢冷轧弹簧钢带QJ326紧固件包装与贮存
3要求
3.1总则
垫圈应符合本规范和相应产品标准图样规定的所有要求。本规范的要求与产品标准图样不一致时，应以产品标准图样为准。
3.2尺寸
垫圈的尺寸与公差按相应产品标准图样的规定。一般公差按GB/T1804一2000中m级的规定。3.3垫圈的材料、热处理和表面处理垫圈的材料、热处理和表面处理按表1的规定。在热处理和表面处理过程中，不允许采用任何可能引起垫圈氢脆断裂的工艺。
表1垫圈的材料、热处理和表面处理牌号
不锈钢
0Cr12Mn5Ni4Mo3Al
技术条件
GJB3321—1998
鞍形弹性垫圈
波形弹性垫圈
外锯齿锁紧垫圈
内锯齿锁紧垫圈
热处理
420HV510HV
400HV~510HV
当鞍形弹性垫圈和波形弹性垫圈的弹性试验合格时，硬度指标仅供工艺参考。3.4表面质量
表面处理
机械抛光
QJ32462005

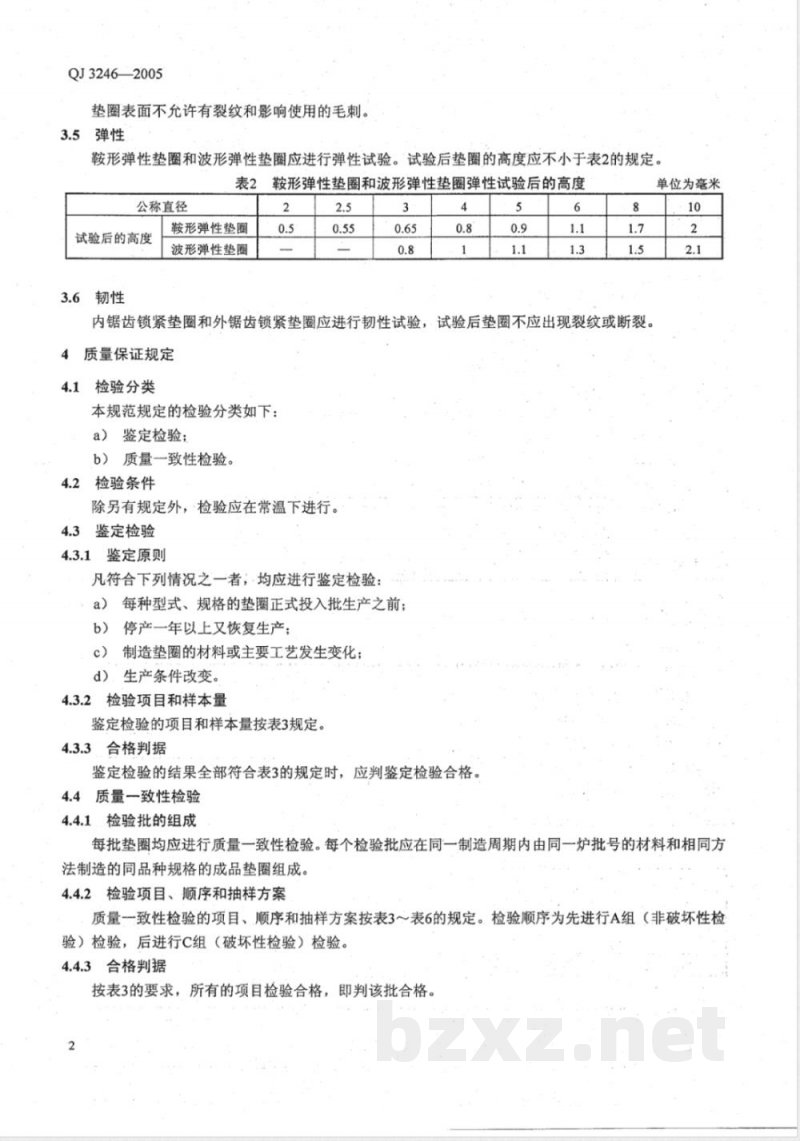

垫圈表面不允许有裂纹和影响使用的毛刺。3.5弹性
鞍形弹性垫圈和波形弹性垫圈应进行弹性试验。试验后垫圈的高度应不小于表2的规定。鞍形弹性垫圈和波形弹性垫圈弹性试验后的高度表2童
公称直径
试验后的高度
3.6韧性
鞍形弹性垫圈
波形弹性垫圈
内锯齿锁紧垫圈和外锯齿锁紧垫圈应进行韧性试验，.试验后垫圈不应出现裂纹或断裂。质量保证规定
4.1检验分类
本规范规定的检验分类如下：
a）鉴定检验；
b）质量一致性检验。
4.2检验条件
除另有规定外，检验应在常温下进行。4.3鉴定检验
4.3.1鉴定原则
凡符合下列情况之一者，·均应进行鉴定检验：a）每种型式、规格的垫圈正式投入批生产之前：b）1
停产一年以上又恢复生产；
c）制造垫圈的材料或主要工艺发生变化：生产条件改变。
4.3.2检验项目和样本量
鉴定检验的项目和样本量按表3规定。4.3.3合格判据
鉴定检验的结果全部符合表3的规定时，应判鉴定检验合格。4.4质量一致性检验
4.4.1．检验批的组成
单位为毫米
每批垫圈均应进行质量一致性检验。每个检验批应在同一制造周期内由同一炉批号的材料和相同方法制造的同品种规格的成品垫圈组成。4.4.2、检验项目、顺序和抽样方案质量一致性检验的项目、顺序和抽样方案按表3～表6的规定。检验顺序为先进行A组（非破坏性检验）检验，后进行C组（破坏性检验）检验。4.4.3合格判据
按表3的要求，所有的项目检验合格，即判该批合格。QJ3246—2005

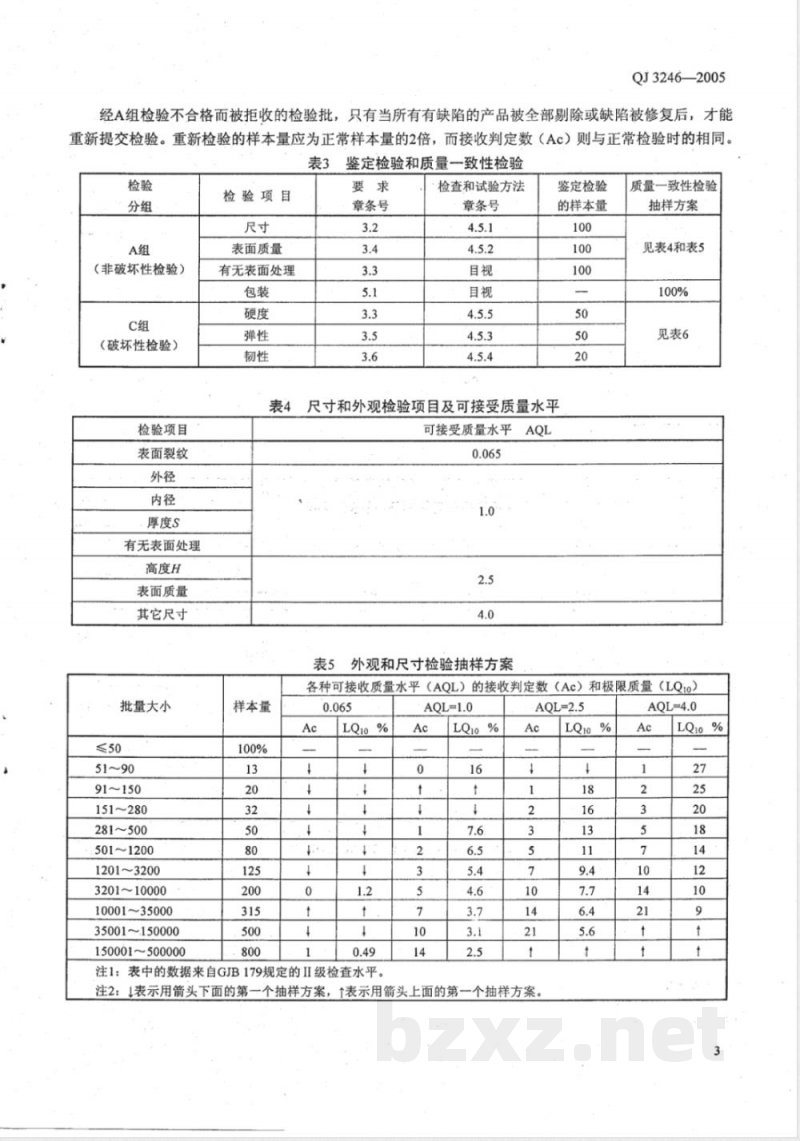

经A组检验不合格而被拒收的检验批，只有当所有有缺陷的产品被全部剔除或缺陷被修复后，才能重新提交检验。重新检验的样本量应为正常样本量的2倍，而接收判定数（Ac）则与正常检验时的相同。表3鉴定检验和质量一致性检验
（非破坏性检验）
（破坏性检验）
检验项目
表面裂纹
厚度S
有无表面处理
高度H
表面质量
其它尺寸
批量大小
91~150
151~280
281~500
501~1200
12013200
320110000
10001~35000
35001~150000
150001~500000
检验项目
表面质量
有无表面处理
章条号
检查和试验方法
章条号
鉴定检验
的样本量
尺寸和外观检验项目及可接受质量水平表4
可接受质量水平
表5外观和尺寸检验抽样方案
样本量
质量一致性检验
抽样方案
见表4和表5
见表6
各种可接收质量水平（AQL）的接收判定数（Ac）和极限质量（LQio）AQL=4.0
注1：表中的数据来自GJB179规定的I级检查水平。AQL=1.0
注2：1表示用箭头下面的第一个抽样方案，表示用箭头上面的第一个抽样方案。LQ1o%
QJ3246--2005
试验项目
韧性：
≤500
5013200
3201~3500
3501~150000
4.5检验和试验方法
4.5.1尺寸
表6机械性能检验抽样方案
样本量
垫圈的尺寸与公差应使用通用或专用量具进行检验。鞍形、波形弹性垫圈的内外直径应在成形前检验。4.5.2表面质量
接受判定数Ac
垫圈的表面质量一般用目视检查，必要时，可借助5倍～8倍放大镜检查。4.5.3弹性
将垫圈用平垫圈隔开，串在试棒上。按表7规定的试验载荷进行加压，保持2min，然后松开。测量垫圈的高度。
鞍形弹性垫圈和波形弹性垫圈弹性试验用载荷公称直径
试验载荷
（最小）kN
4.5.4.韧性
将锯齿锁紧垫圈切开，固定一端，拉伸另一端，使其分开的距离约等于垫圈的内径，拉伸的方法如图1所示。然后目测垫圈表面。
4.5.5.硬度
垫圈的硬度试验按GB/T4340.1一1999。因垫圈太小或者太薄而不能在垫圈上进行硬度试验时，可在同炉热处理的同炉批号材料、同厚度的试片上进行试验。4拉伸
5交货准备
垫圈的韧性试验
垫圈的包装按QJ326的规定。
5.2合格证
每个独立包装均应附有产品合格证，产品合格证上应包括以下内容：a）bzxz.net
承制方名称：
垫圈的名称、标准号及其规格；垫圈数量；
生产批次号或出厂日期
检验员印记。
包装检验
所有包装都应进行百分之百目视检验。说明事项
预定用途
QJ3246—2005
本规范规定的垫圈预定用于航天产品非受力结构的螺纹连接，可用来替代相应的弹簧钢电镀弹性垫6.2订购文件中应明确的内容
文件应规定下列内容：
a）本规范的名称和编号；
b）本规范中注日期引用的规范性引用文件的年号（必要时）：c)
垫圈的名称、标准号、规格和数量；包装要求。
中华人民共和国航天行业标准
不锈钢弹性垫圈和锁紧垫圈
通用规范
QJ3246-2005
中国航天标准化研究所出版
北京西城区月坛北小街2号
邮政编码：100830
北京航标印务中心印刷
中国航天标准化研究所发行
版权专有，不得翻印
2006年5月出版
定价：9.00元
