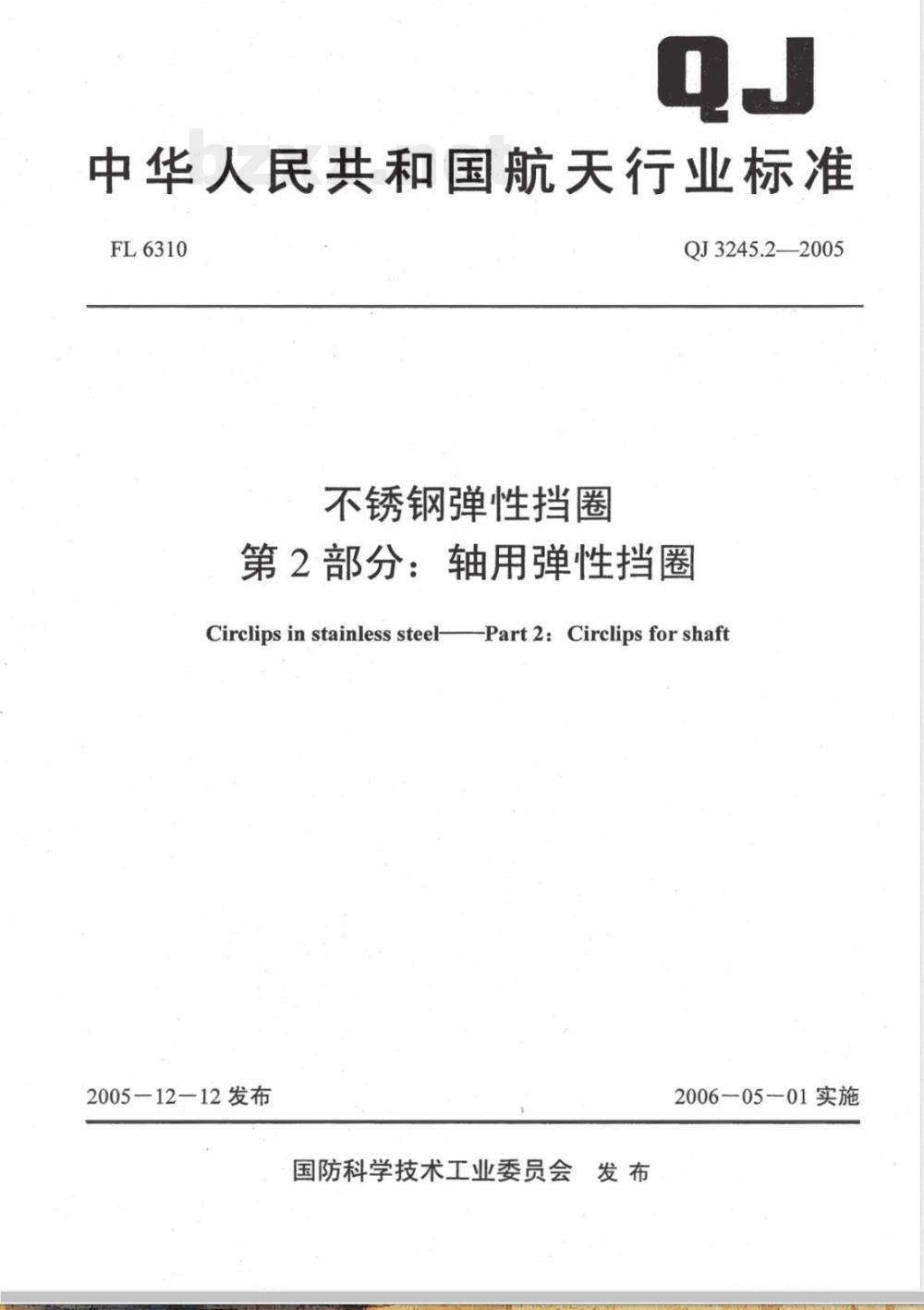

中华人民共和国航天行业标准
FL6310
不锈钢弹性挡圈
QJ3245.2—2005
第2部分：轴用弹性挡圈
Circlipsinstainlesssteel
Part2：Circlipsforshaft
2005—12—12发布
国防科学技术工业委员会发布
2006—05-01实施

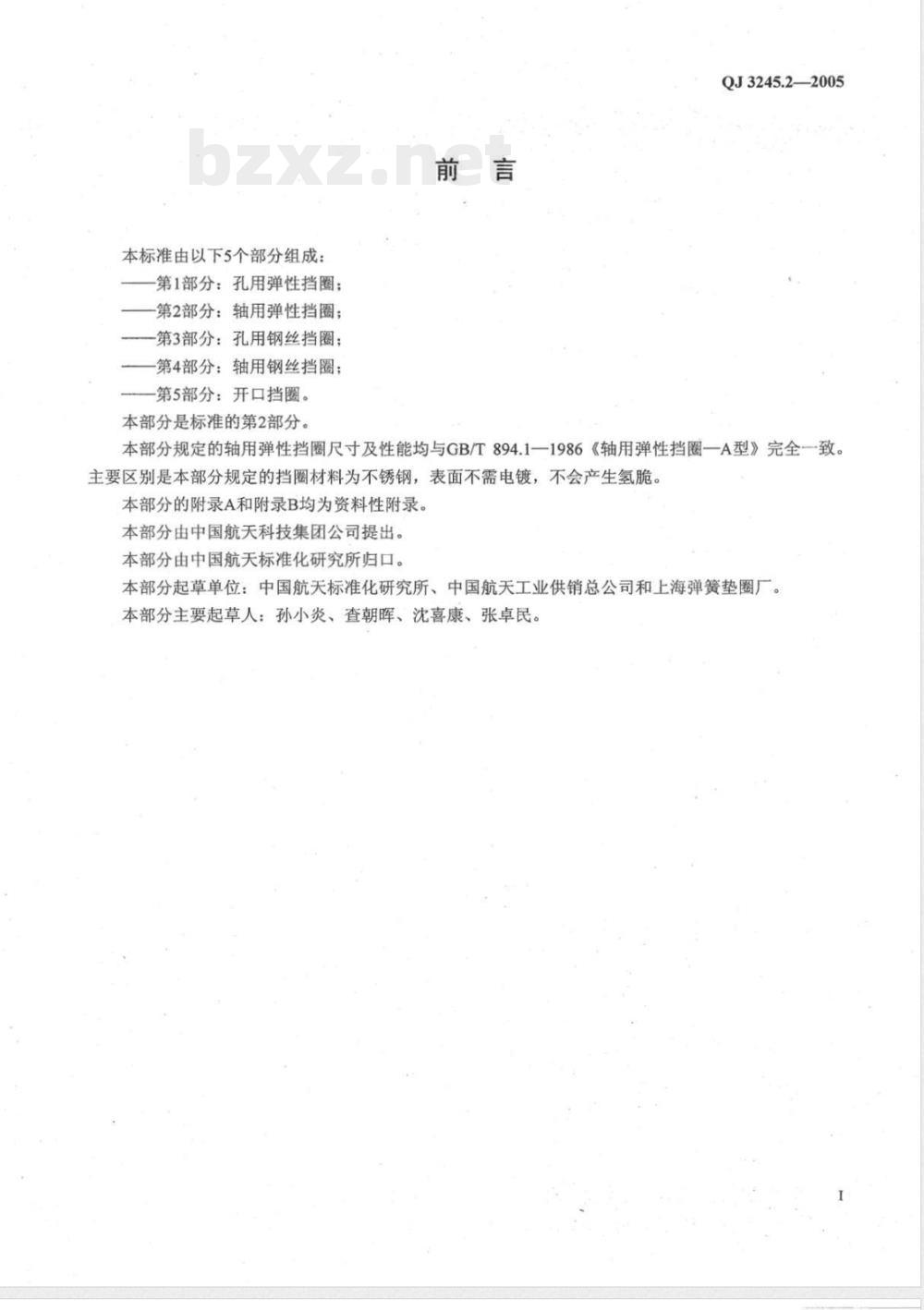

本标准由以下5个部分组成
第1部分：孔用弹性挡圈：免费标准下载网bzxz
一第2部分：轴用弹性挡圈；
一第3部分：孔用钢丝挡圈；
第4部分：轴用钢丝挡圈：
一第5部分：开口挡圈。
本部分是标准的第2部分。
QJ3245.2-—2005
本部分规定的轴用弹性挡圈尺寸及性能均与GB/T894.1一1986《轴用弹性挡圈一A型》完全一致。主要区别是本部分规定的挡圈材料为不锈钢，表面不需电镀，不会产生氢脆。本部分的附录A和附录B均为资料性附录。本部分由中国航天科技集团公司提出。本部分由中国航天标准化研究所归口。本部分起草单位：中国航天标准化研究所、中国航天工业供销总公司和上海弹簧垫圈厂本部分主要起草人：孙小炎、查朝晖、沈喜康、张卓民。1
不锈钢弹性挡圈
第2部分：轴用弹性挡圈
QJ3245.2—2005
本部分规定了不锈钢制造的公称直径为3mm～48mm的轴用弹性挡圈的尺寸和要求。本部分适用于轴用弹性挡圈的制造与验收。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。QJ3244一2005不锈钢弹性圈通用规范3要求
注：D为允许套入的最小孔径。
挡圈材料
0Cr12Mn5Ni4Mo3Al
规格范围mm
标记示例：公称直径（do）为15mm挡圈QJ3245.2-2005-15-69111
挡圈QJ3245.2-2005-15-3Cr13
QJ3245.2—2005

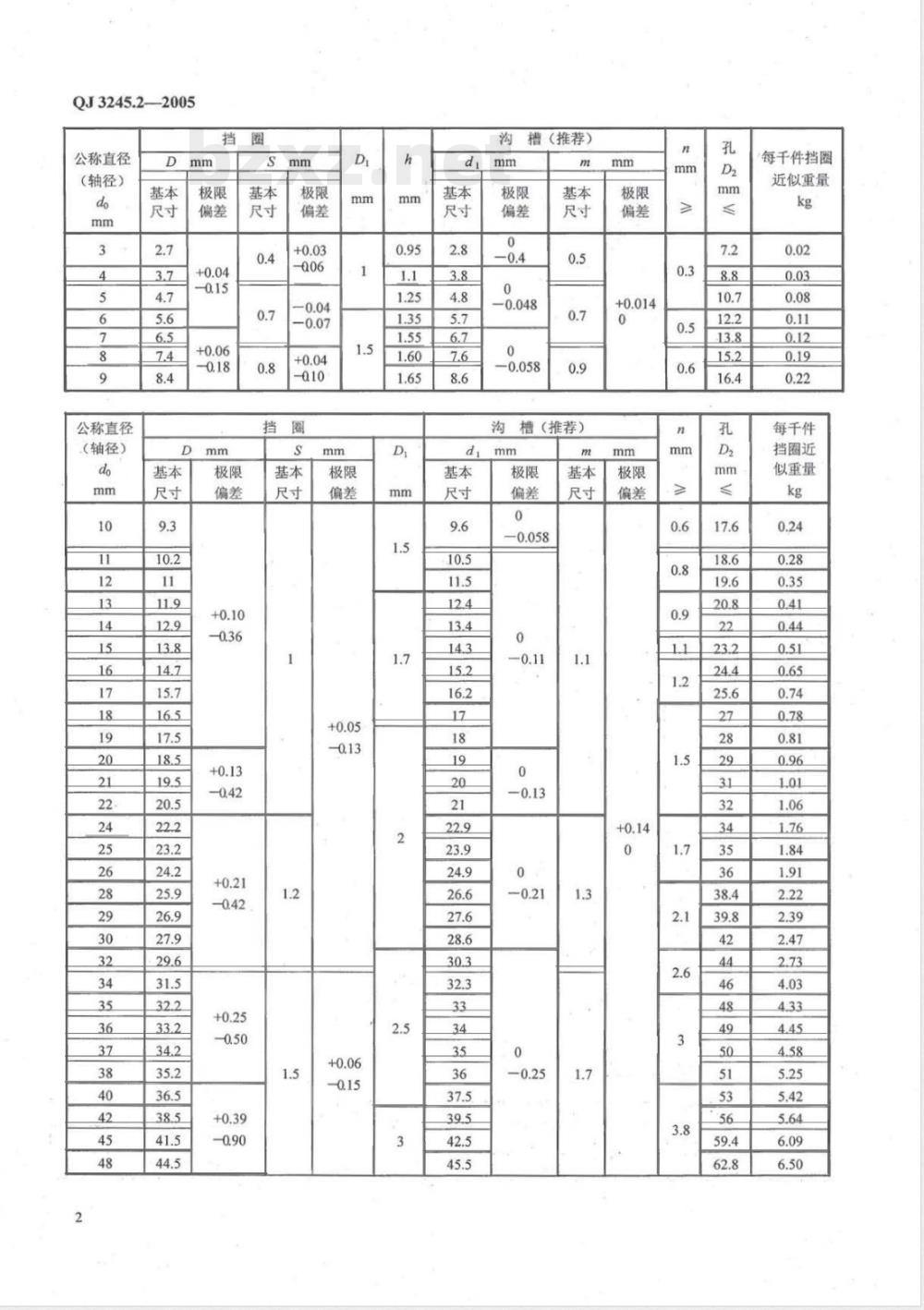

公称直径
（轴径）
公称直径
（轴径）
沟槽（推荐）
沟槽(推荐）
每千件挡圈
近似重量
每千件
挡圈近
似重量

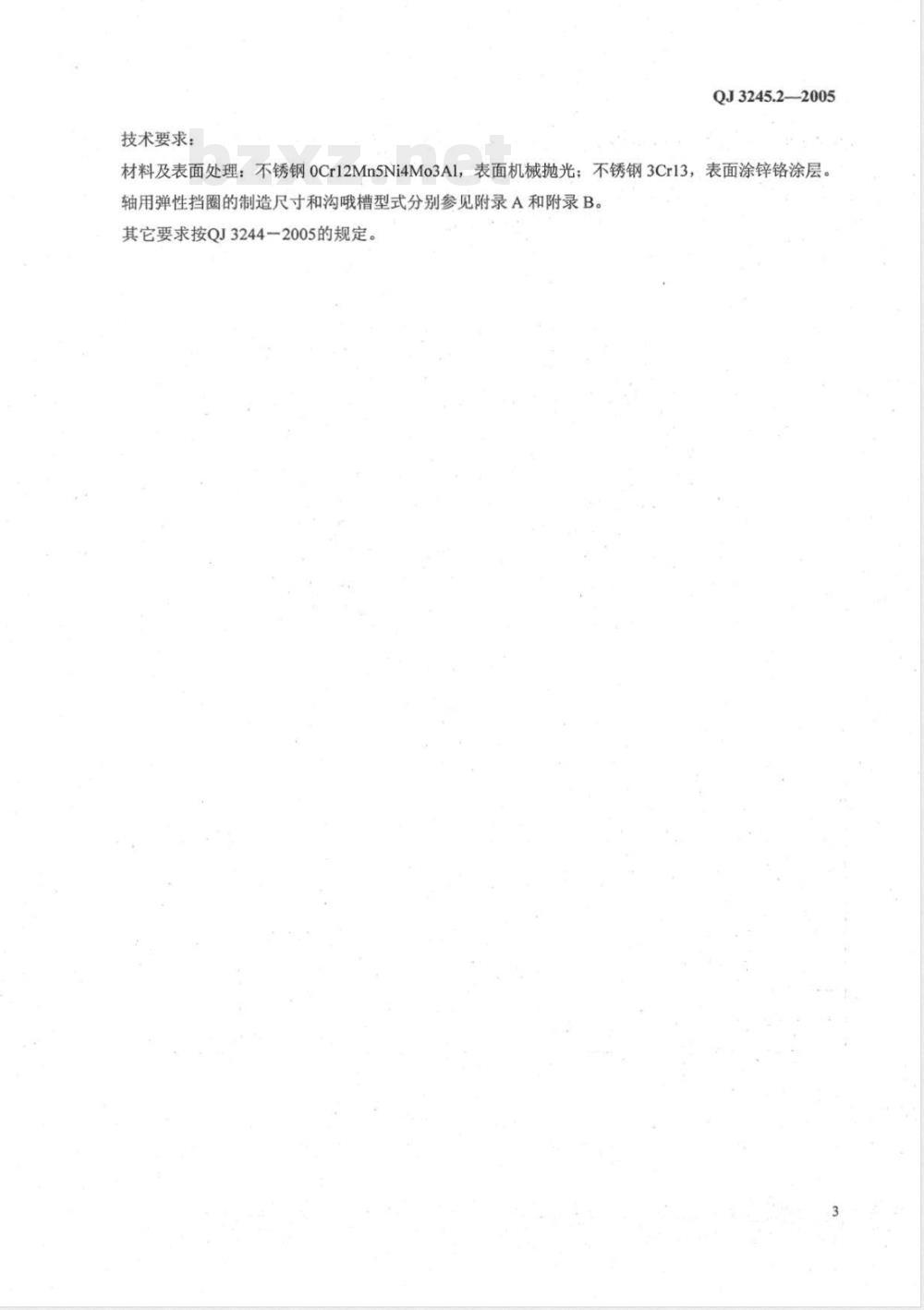

技术要求：
QJ3245.22005
材料及表面处理：不锈钢0Cr12Mn5Ni4Mo3Al，表面机械抛光；不锈钢3Cr13，表面涂锌铬涂层。轴用弹性挡圈的制造尺寸和沟哦槽型式分别参见附录A和附录B。其它要求按QJ3244一2005的规定。QJ3245.2—2005
公称直径
（轴径）
附录A
(资料性附录)
轴用弹性挡圈的制造尺寸
单位为毫米
公称直径
（轴径）
QJ3245.2—2005
单位为毫米
QJ3245.2—2005
附录B
(资料性附录）
轴用弹性挡圈的沟槽型式
B.1当挡圈单边受力时，沟槽可以向不受力的一边加宽，见图B.1和图B.2；也可做成倾斜的沟槽，见图B.3和图B.4。如果挡圈受两侧交变力，则应尽可能将沟槽宽度（m）的公差带压缩，使其与挡圈厚度（S）相配合。
中华人民共和国航天行业标准
不锈钢弹性挡圈
第2部分：轴用弹性挡圈
QJ3245.2-2005
中国航天标准化研究所出版
北京西城区月坛北小街2号
邮政编码：100830
北京航标印务中心印刷
中国航天标准化研究所发行
版权专有不得翻印
2006年5月出版
定价：10.00元
