【地方标准】 粮食加工行业除尘系统安全技术规范

ICS 13.100
CCS C65
DB23
黑龙江省地方标准
DB23/T 2817—2021
粮食加工行业除尘系统安全技术规范
2021-03-19 发布
2021-04-18 实施
黑龙江省市场监督管理局 发布

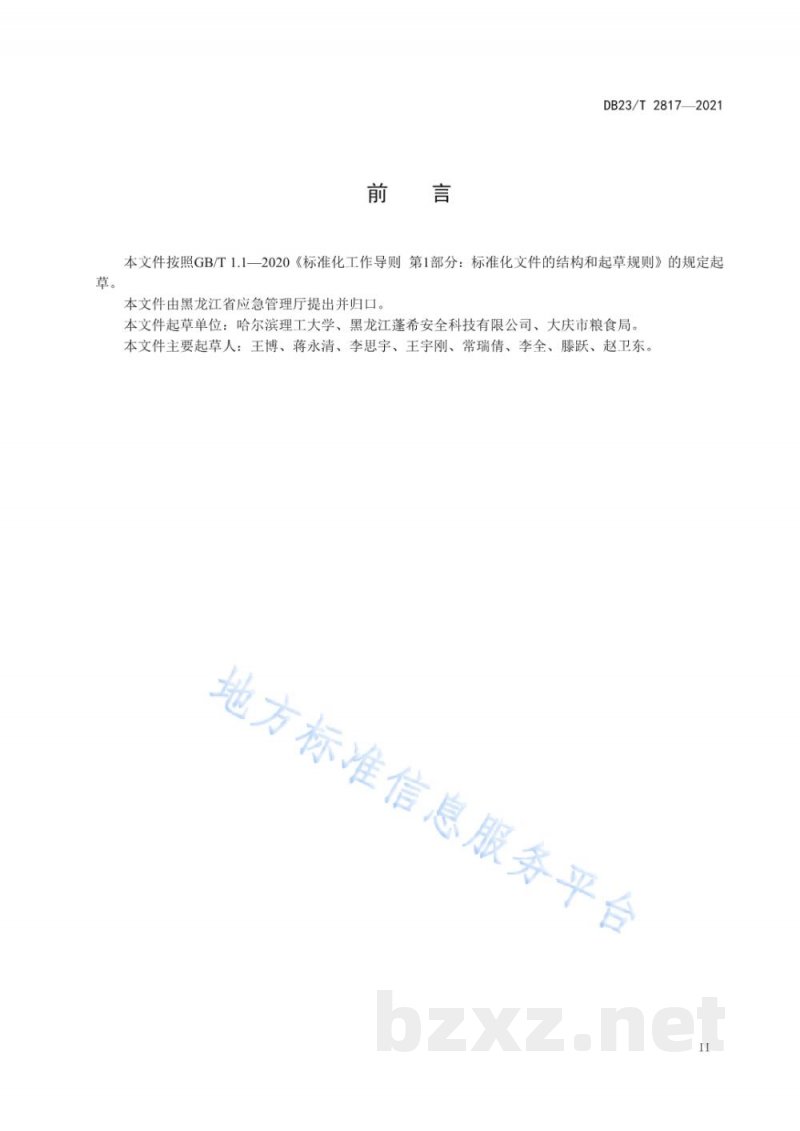

前言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由黑龙江省应急管理厅提出并归口。
本文件起草单位：哈尔滨理工大学、黑龙江蓬希安全科技有限公司、大庆市粮食局。
本文件主要起草人：王博、蒋永清、李思宇、王宇刚、常瑞倩、李全、滕跃、赵卫东。

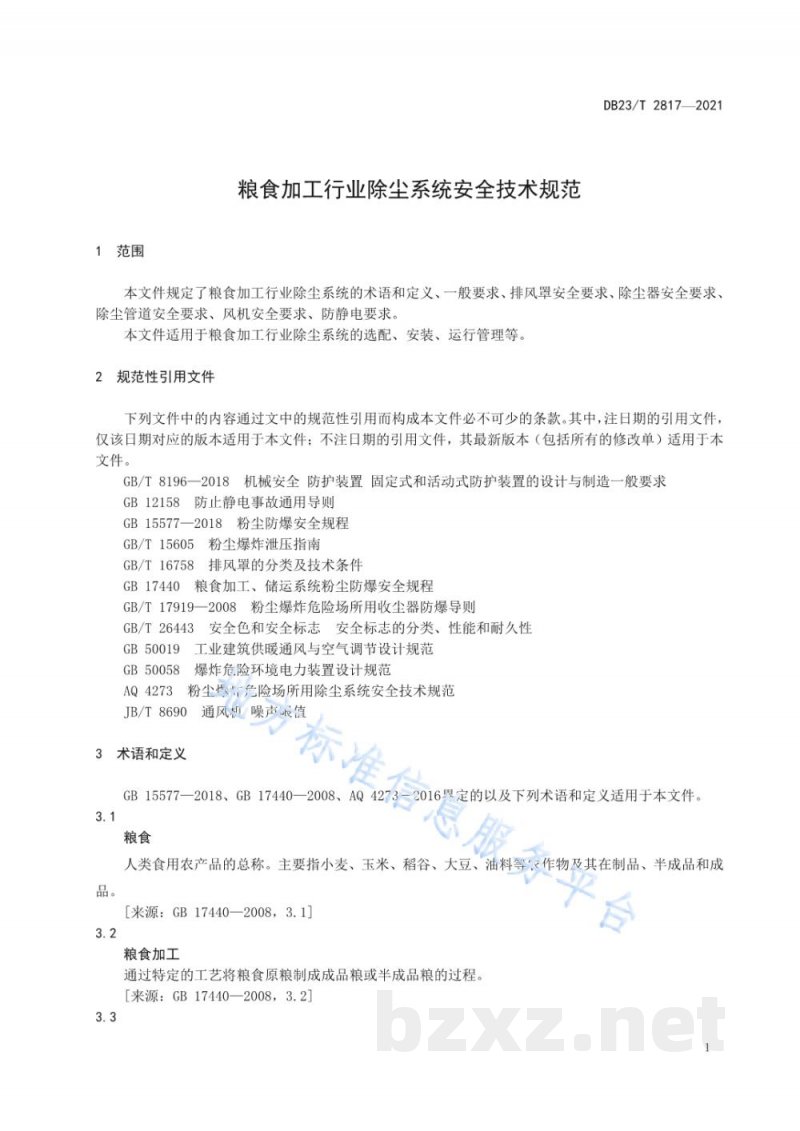

1 范围
本文件规定了粮食加工行业除尘系统的术语和定义、一般要求、排风罩安全要求、除尘器安全要求、除尘管道安全要求、风机安全要求、防静电要求。
本文件适用于粮食加工行业除尘系统的选配、安装、运行管理等。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 8196—2018 机械安全防护装置 固定式和活动式防护装置的设计与制造一般要求
GB 12158 防止静电事故通用导则
GB 15577—2018 粉尘防爆安全规程
GB/T 15605 粉尘爆炸泄压指南
GB/T 16758 排风罩的分类及技术条件
GB 17440 粮食加工、储运系统粉尘防爆安全规程
GB/T 17919—2008 粉尘爆炸危险场所用收尘器防爆导则
GB/T 26443 安全色和安全标志 安全标志的分类、性能和耐久性
GB 50019 工业建筑供暖通风与空气调节设计规范
GB 50058 爆炸危险环境电力装置设计规范
AQ 4273 粉尘爆炸危险场所用除尘系统安全技术规范
JB/T 8690 通风机噪声限值

3 术语和定义
GB 15577—2018、GB 17440—2008、AQ 4273—2016界定的以及下列术语和定义适用于本文件。

3.1 粮食
人类食用农产品的总称。主要指小麦、玉米、稻谷、大豆、油料等农作物及其在制品、半成品和成品。
[来源：GB 17440—2008，3.1]

3.2 粮食加工
通过特定的工艺将粮食原粮制成成品粮或半成品粮的过程。
[来源：GB 17440—2008，3.2]

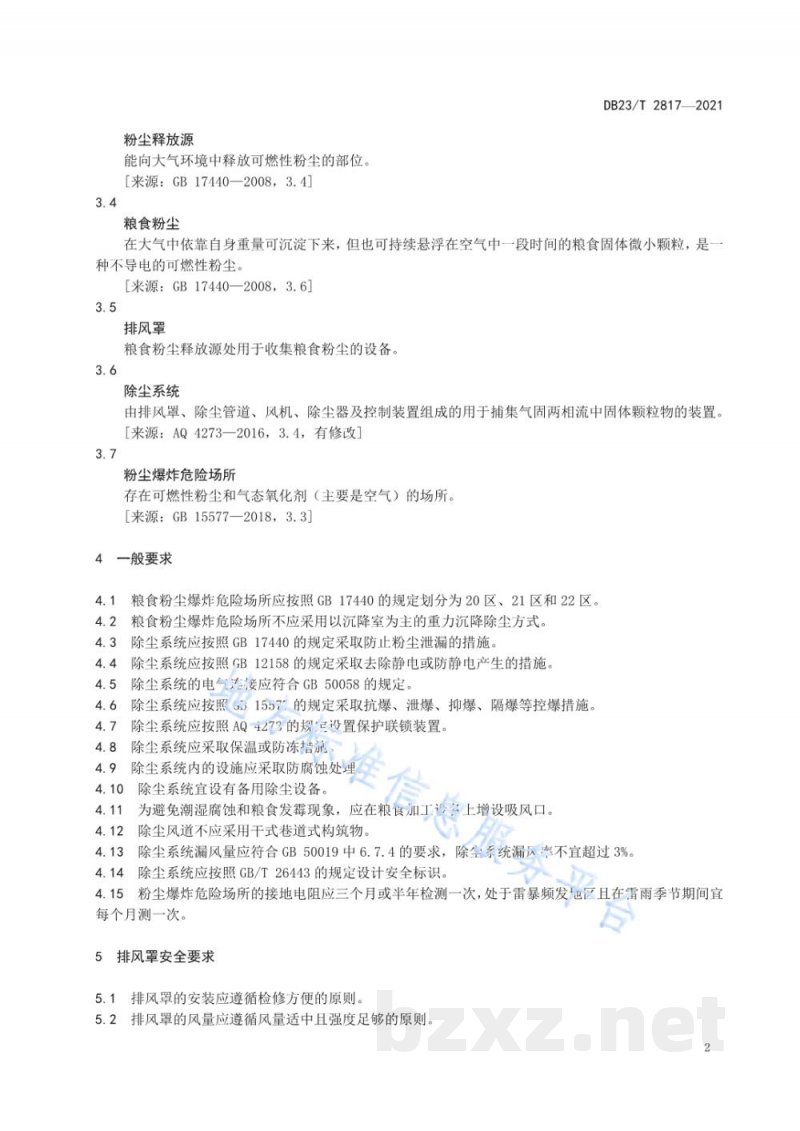

3.3 粉尘释放源
能向大气环境中释放可燃性粉尘的部位。
[来源：GB 17440—2008，3.4]

3.4 粮食粉尘
在大气中依靠自身重量可沉淀下来，但也可持续悬浮在空气中一段时间的粮食固体微小颗粒，是一种不导电的可燃性粉尘。
[来源：GB 17440—2008，3.6]

3.5 排风罩
粮食粉尘释放源处用于收集粮食粉尘的设备。

3.6 除尘系统
由排风罩、除尘管道、风机、除尘器及控制装置组成的用于捕集气固两相流中固体颗粒物的装置。
[来源：AQ 4273—2016，3.4，有修改]

3.7 粉尘爆炸危险场所
存在可燃性粉尘和气态氧化剂（主要是空气）的场所。
[来源：GB 15577—2018，3.3]

4 一般要求
4.1 粮食粉尘爆炸危险场所应按照GB 17440的规定划分为20区、21区和22区。
4.2 粮食粉尘爆炸危险场所不应采用以沉降室为主的重力沉降除尘方式。
4.3 除尘系统应按照GB 17440的规定采取防止粉尘泄漏的措施。
4.4 除尘系统应按照GB 12158的规定采取去除静电或防静电产生的措施。
4.5 除尘系统的电气连接应符合GB 50058的规定。
4.6 除尘系统应按照GB 15577的规定采取抗爆、泄爆、抑爆、隔爆等控爆措施。
4.7 除尘系统应按照AQ 4273的规定设置保护联锁装置。除尘系统应采取保温或防冻措施。
4.8 除尘系统内的设施应采取防腐蚀处理。
4.9 除尘系统宜设有备用除尘设备。
4.10 为避免潮湿腐蚀和粮食发霉现象，应在粮食加工场所增设吸风口。
4.11 除尘风道不应采用干式巷道式构筑物。
4.12 除尘系统漏风量应符合GB 50019中6.7.4的要求，全系统漏风率不宜超过3%。
4.13 除尘系统应按照GB/T 26443的规定设计安全标识。
4.14 粉尘爆炸危险场所的接地电阻应每三个月或半年检测一次，处于雷暴频发地区且在雷雨季节期间宜每个月测一次。

5 排风罩安全要求
5.1 排风罩的安装应遵循检修方便的原则。
5.2 排风罩的风量应遵循风量适中且强度足够的原则。
