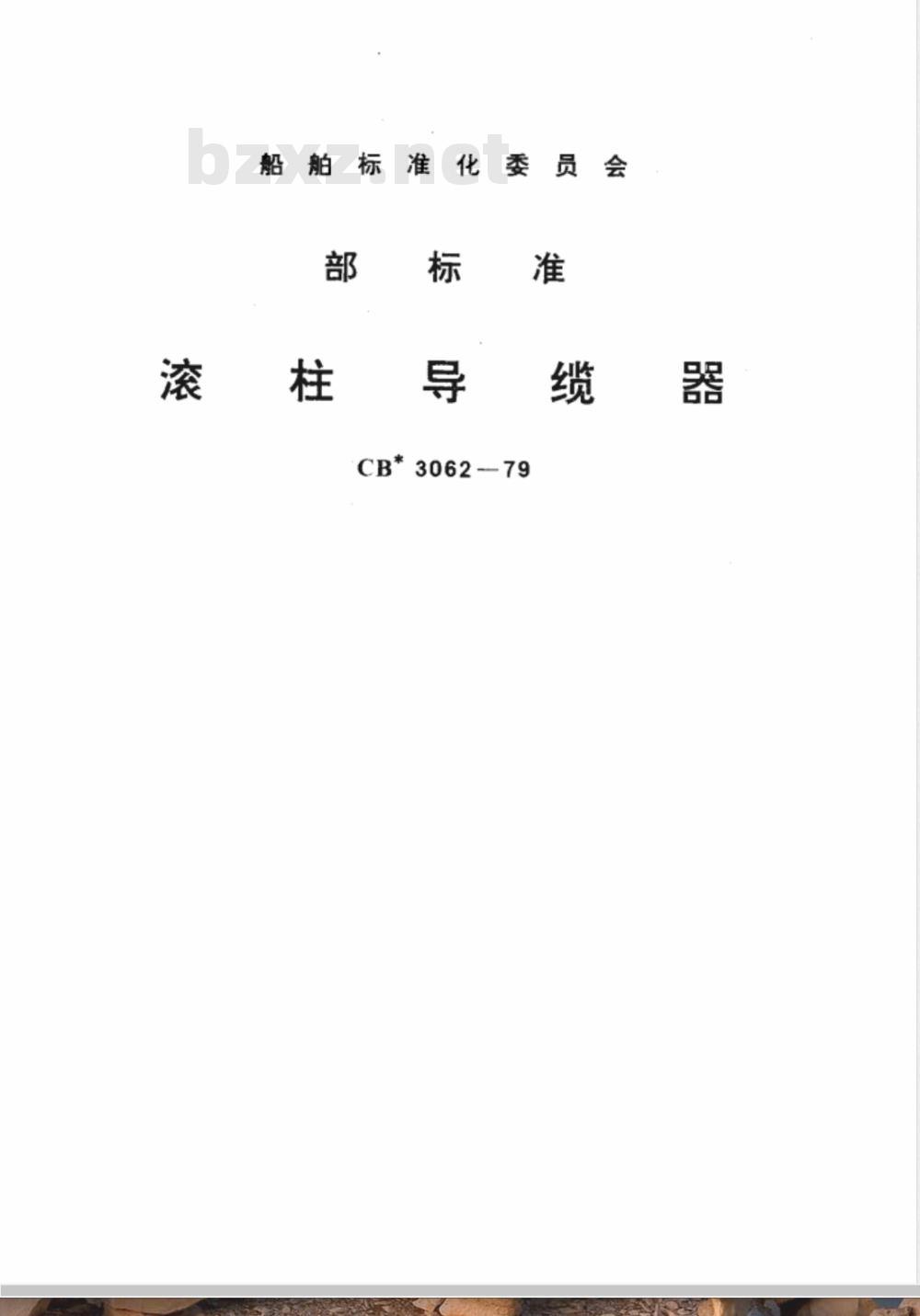

【船舶行业标准(CB)】 滚柱导缆器

船舶标准化委员会
部标准
滚柱导缆器
CB*3062-79
船舶标准化委员会
部标准
滚柱导缆器
、类型和尺寸

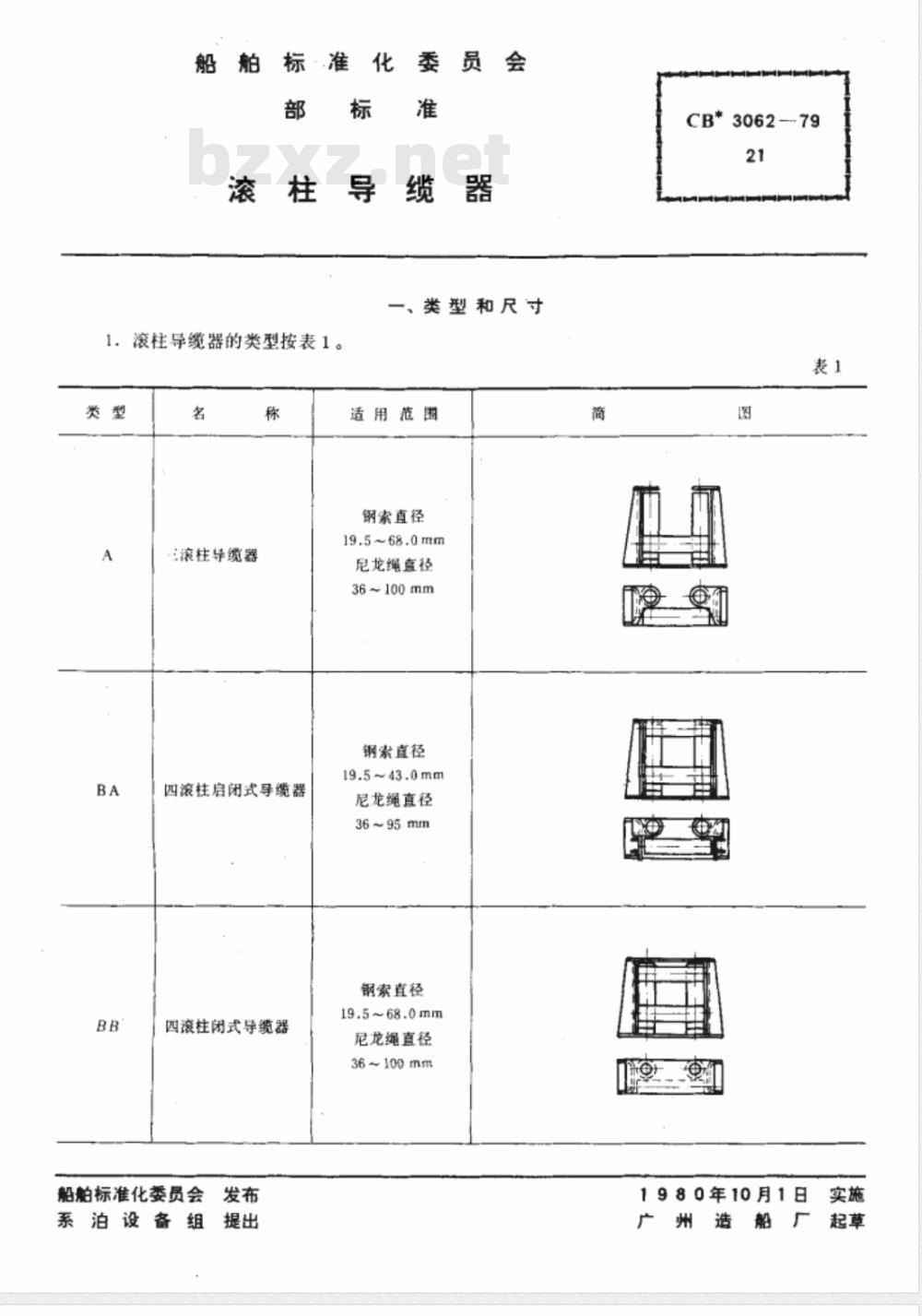

1.滚柱导缆器的类型按表1。
三滚柱导缆器
四滚柱启闭式导缆器
四滚柱闭式导缆器
船舶标准化委员会发布
系泊设备组提出
适用范围
纲索直径
19.5~68.0mm
尼龙绳直径
36~100mm
钢索直径
19.5~43.0mm
尼龙绳直径
36~95 mm
钢索直径
19.5~68.0mm
尼龙绳直径
36~100 mm
CB*3062-79
1980年10月1日
共.15页第2页

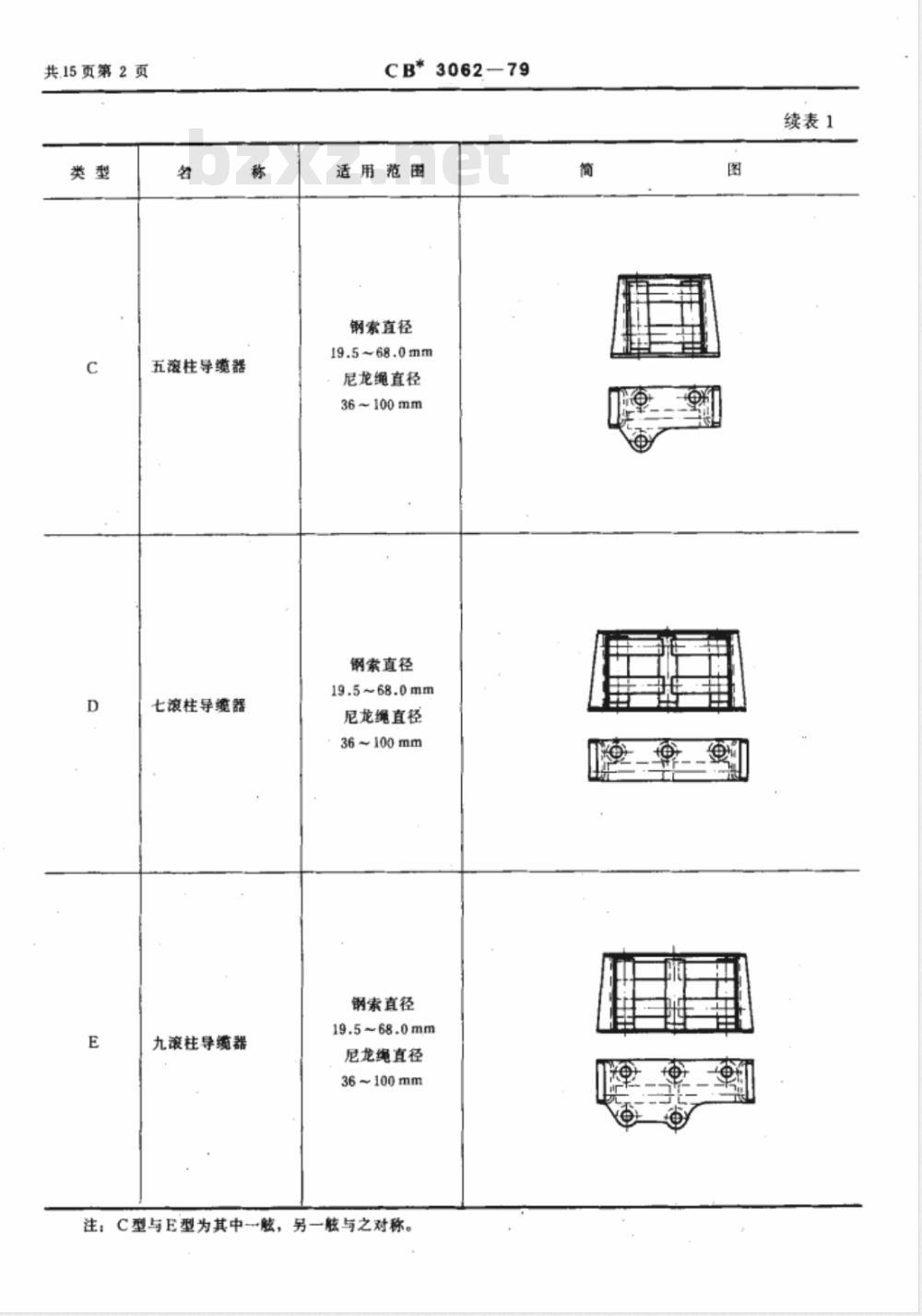

五滚柱导缆器
七滚柱导缆器
九滚柱导缆器
CB*3062-79
适用范围
钢索直径
19.5~68.0mm
尼龙绳直径
36~100mm
钢索直径
19.5~68.0mm
尼龙绳直径
36~100mm
钢索直径
19.5~68.0mm
尼龙绳直径
36~100mm
注：C型与E型为其中眩，另一眩与之对称。简
续表1
CB*3062-79

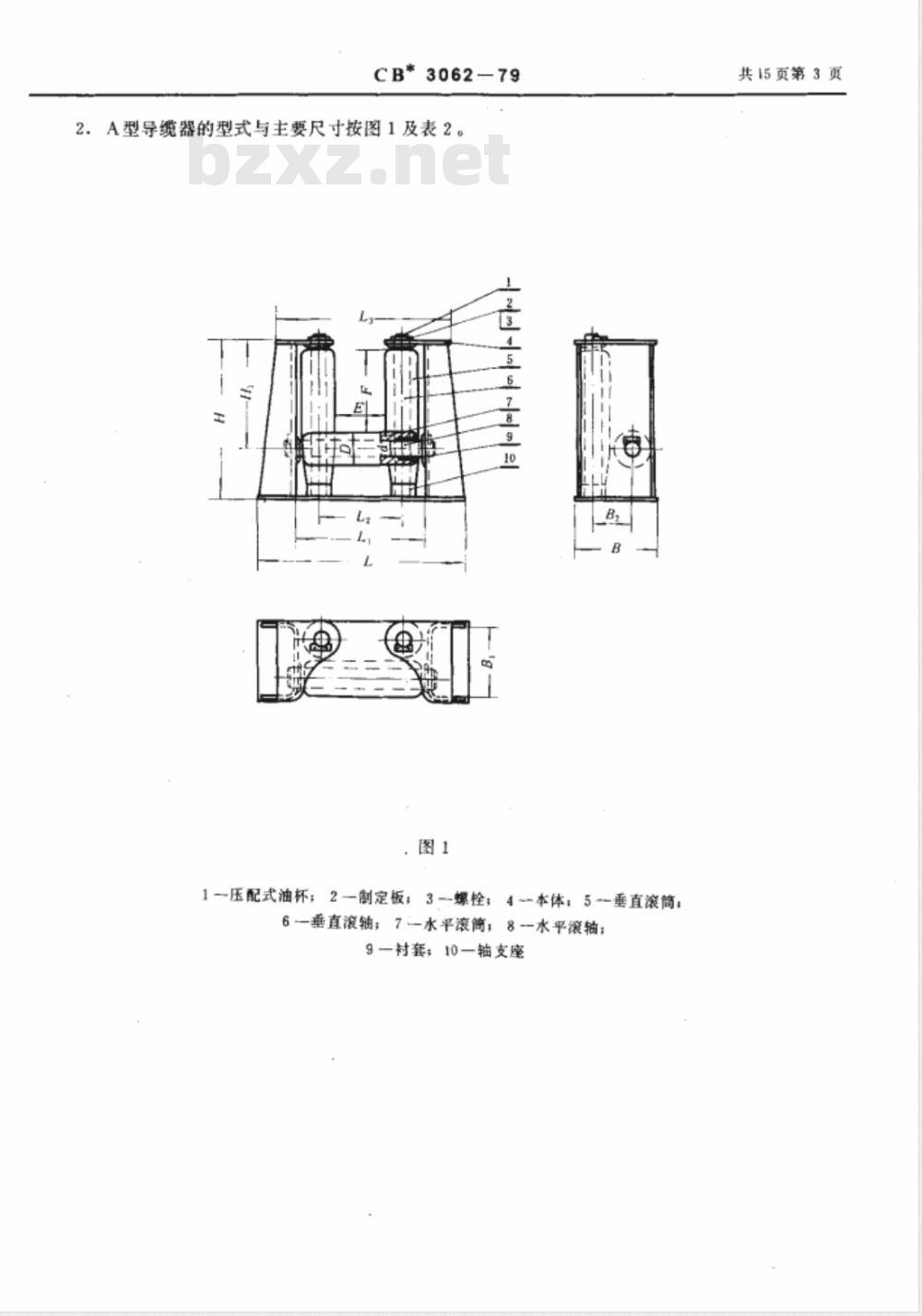

2．A型导缆器的型式与主要尺寸按图1及表2。2
1压配式油杯；2制定板；3-螺栓；4~=本体：5--垂直滚筒；6一垂直滚轴；7-水平滚筒；8-水平滚轴；9一衬套，10一轴支座
共15页第3页
3062-79
共15页第4页
5\0-001
9*0-06
5*0-08
$*0-s9
s\0-of
CB*3062-79
3．BA型导缆器的型式与主要尺寸按图2及表3。2
1一压配式油杯；2—制定板；3-螺栓；4-本体；5—垂直滚简；6垂直滚轴；7一水平滚筒：8一水平滚轴；9一衬套10一轴支座；11一销轴，12—活动支架共15页第5页
CB* 3062--79
共15页第6页
5*0-06
g*0-08
CB*3062-79
4.BB型导缆器的型式与主要尺寸按图3及表4。2
1-压配式油杯；2制定板；3-螺栓；4本体；5垂直滚简；6一垂直滚轴；7水平滚简；8水平滚轴；9一衬套，10一轴支座
共15页第了页www.bzxz.net
3062-79
共15页第8页
g*0-06
g*0-08
CB*3062—79
5.C型导缆器的型式与主要尺寸按图4及表5。2
1—压配式油杯2—制定板，3-螺栓；4--本体；5垂直滚简；6—垂直滚轴；7-水平滚筒；8-水平滚轴；9衬套；10轴支座
共15页第9页
共15页第10页
.90-08
5*0-99
5*0-09
