【船舶行业标准(CB)】 羊角单滚轮导缆器

CBT436-2000羊角单漆轮导缆器
ICS47.020.50
备案号：7709-2000

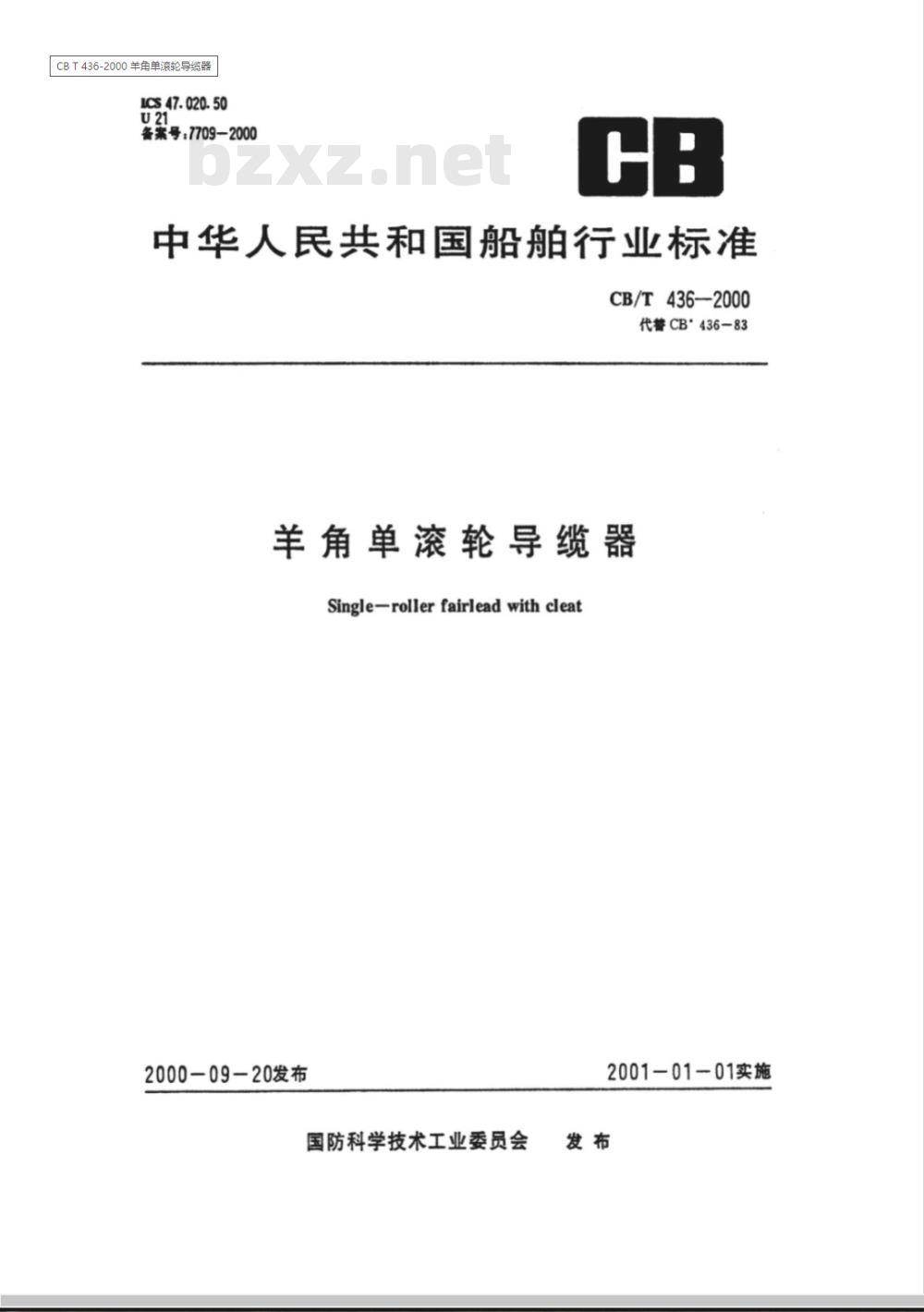

中华人民共和国船舶行业标准
CB/T436—2000
代替CB＇436-83
羊角单滚轮导缆器
Single-rollerfairleadwithcleat2000-09-20发布
国防科学技术工业委员会
2001-01-01实施bZxz.net
CB/T436—2000

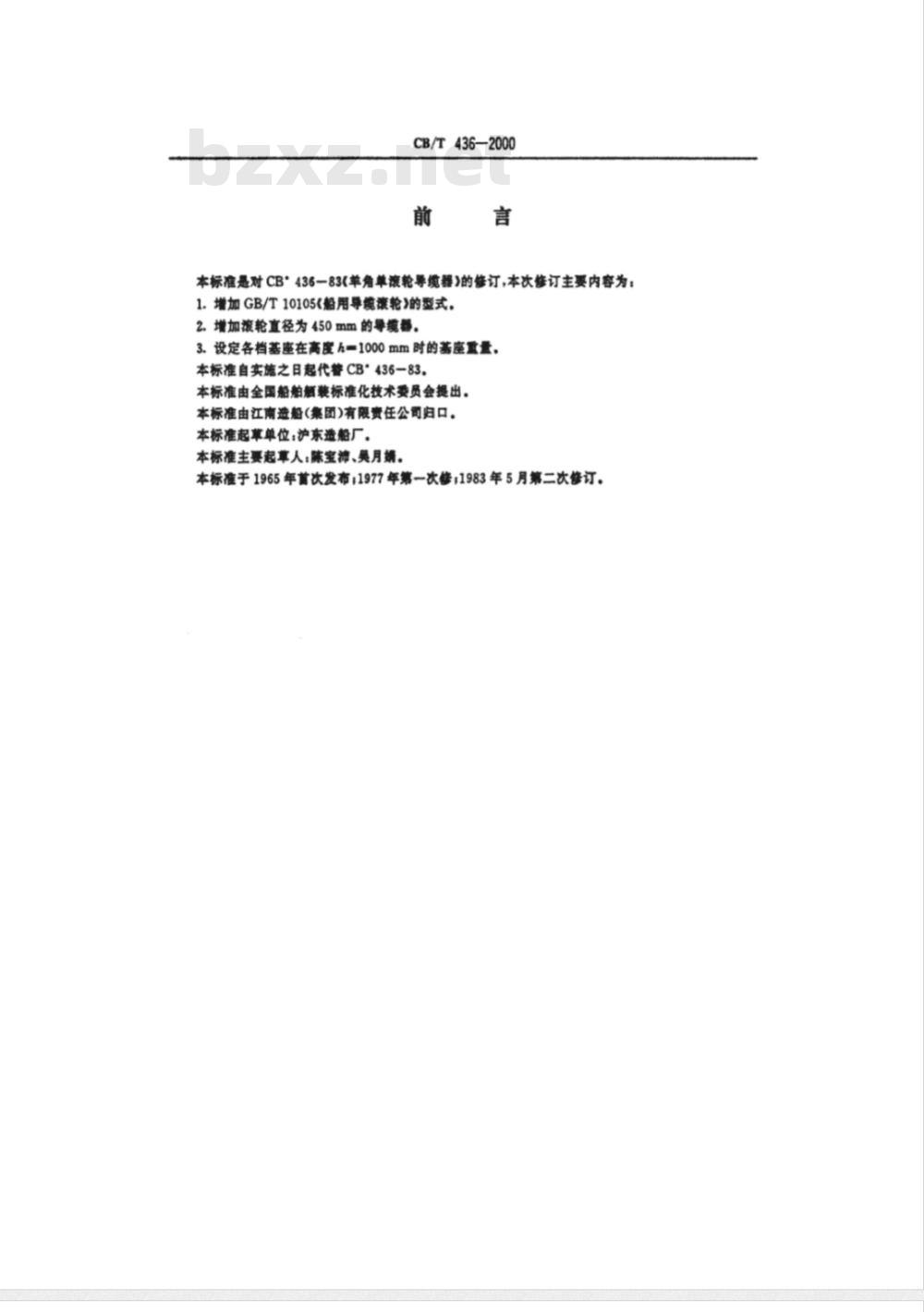

本标准是对CB'43683《羊角单滚轮导缆器》的修订，本次修订主要内容为：1.增加GB/T10105《船用导缆涨轮》的型式，2.增加滚轮直径为450mm的导缆器，3.设定各档基座在高度h=1000mm时的基座重量，本标准自实施之日起代替CB'43683，本标准由全国船舶牺装标准化技术委员会提出。本标准由江南造船(集团)有限责任公司归口。本标准起草单位：沪东造船厂。本标准主要起革人：陈宝沛、吴月娟。本标准于1965年前次发布：1977年第一次修；1983年5月第二次修订。1范围
CB/T436-2000
羊角单滚轮导缆器
本标准规定了羊角单轮导缆器（以下筒称导缆器）的分类、要求、试验方法、检验规则和标志。本标准适用于各类船舶为系船索导向的羊角单滚轮导缆器的设计、制造与验收。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB712-2000船体用结构钢
GB/T8918-1996圆股钢丝绳
CB'5883导缆滚轮
CB/T3861-1999
3.1分类
船用导缆滚轮

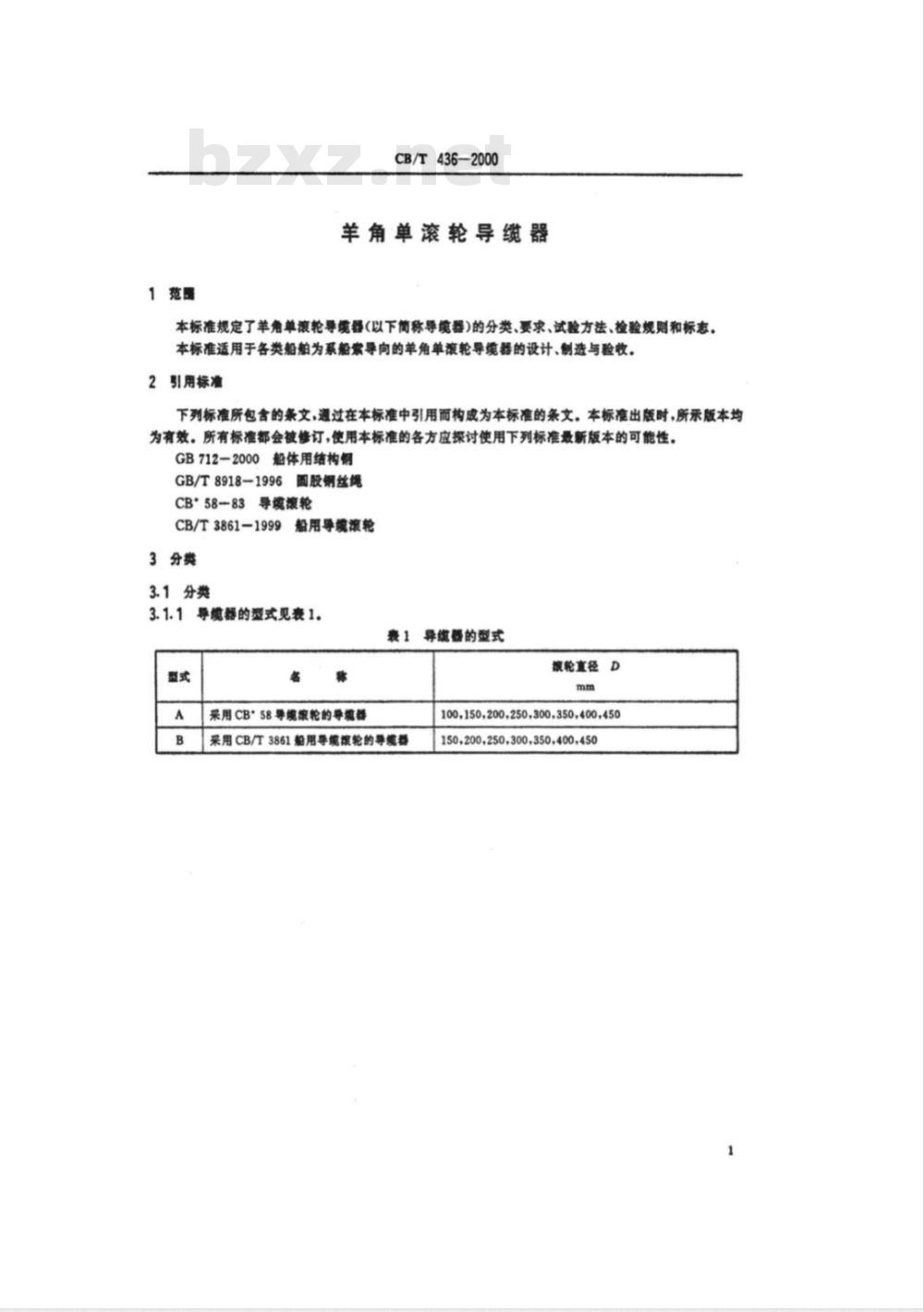

导缆器的型式见表1。
采用CB'58导缆滚轮的导缆器
采用CB/T3861船用导液轮的导缆器导维器的型式
旅轮直径
100,150200,250,300,350,400,450150,200,250,300,350,400,450
CB/T436—2000

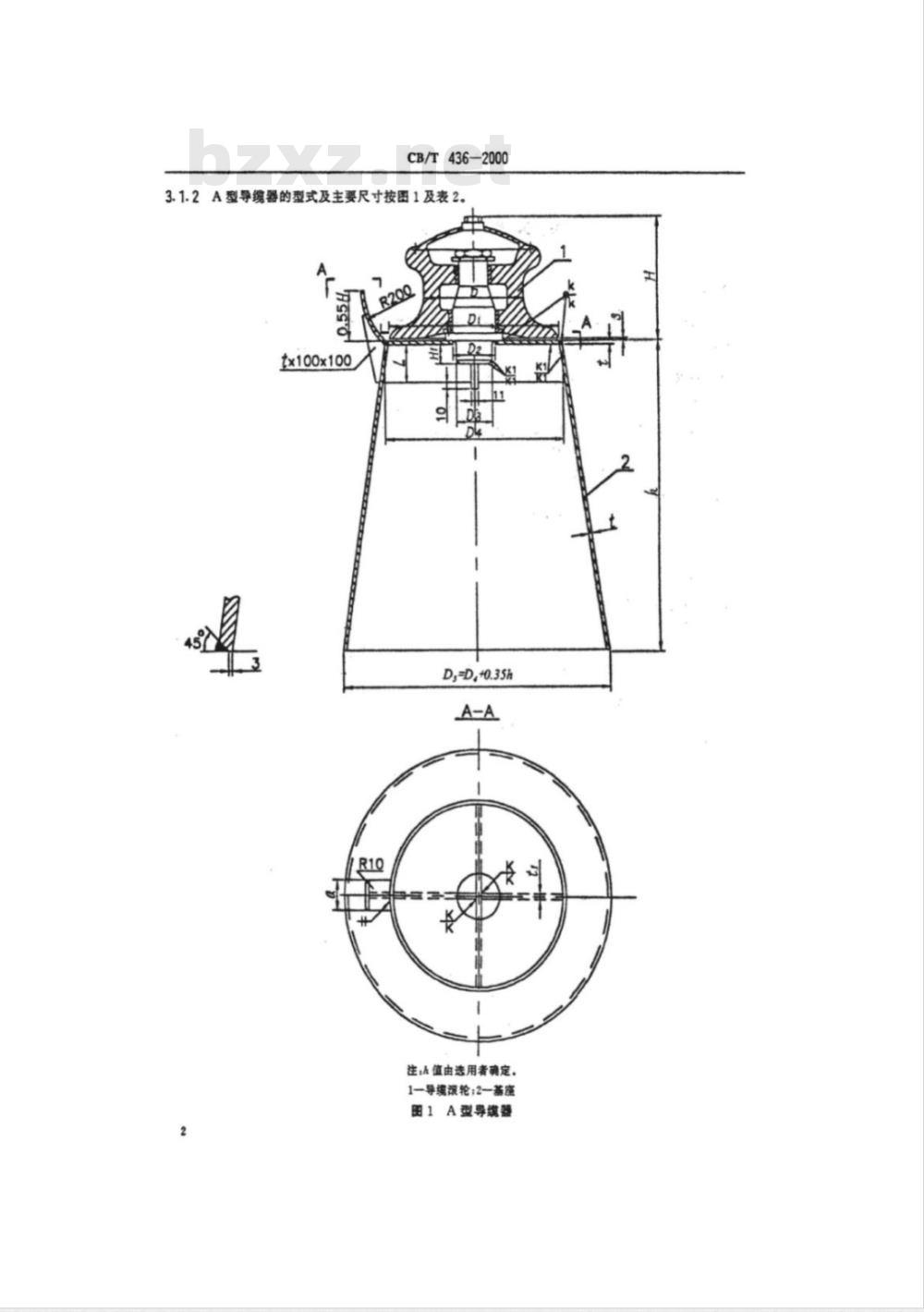

3.1.2A型导缆器的型式及主要尺寸按图1及表2。tx100x100
D,=D,+0.35h
注后值由选用者确定，
1一导续滚轮；2一基座
图1A型导缆器
适用缆索最大直径(参考)
钢索（GB/T8918）
抗拉强度1570MPa
CB/T436—2000

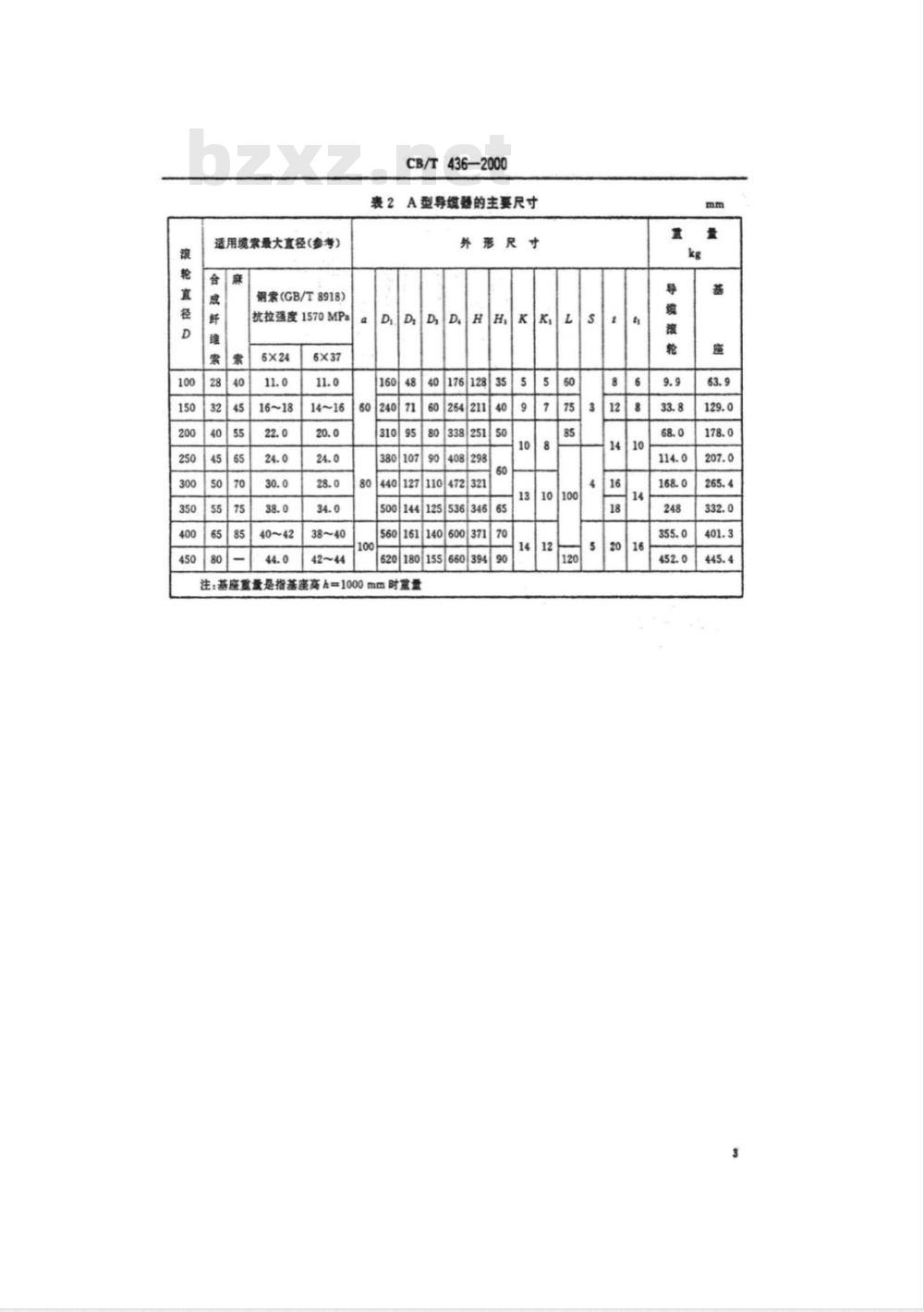

表2A型导器的主要尺寸
外形尺寸
160|48
380107
注：基座重量是指基座高h=1000mm时重量40
CB/T436—2000
3.1.3B型导境器的型式及主要尺寸按图2及表3.tx100x100
D,=D,+0.35h
注：h值由选用者确定。
1一导缆酸轮;2一基座
图2B型导统器
CB/T436-2000
表3B型羊角单滚轮导绩器的主要尺寸适用缆紫最大直径(参考）
钢案（GB/T8918）
抗拉强度1570MPa
外形尺寸
240|90
526415430
310|115
5110338
380135130408230
155|150|472
175170536271
560|185180600|307
630210205670316
注：基座重量是指基座高h=1000mm时的重量3.2标记示例
滚轮直径Dm450mm，基座高度h=1000mm的A型导缆器标记为：导缆器A450-1000CB/T436-2000
滚轮直径D=450mm，基座高度h=1000mm的B型导缆器标记为：导缆器B450-1000CB/T436-2000
4技术要求
4.1A型和B型导缆器的导缆滚轮应分别符合CB'58、CB/T3861的要求。12
4.2导缆器的基座材料应为船体用A级钢，并符合GB712的要求。基座平台直径偏差为士5mm，圆度不大于3mm，平面度不大于3mm，基座高度偏差为士20mm，4.3导缆器焊缝应光顺、均匀，表面不得有裂纹、夹渣、焊瘤、飞溅和脱焊等缺陷。4.4导缆器基座表面应平整光洁，不得有毛刺、裂纹和锐边。4.5导缆滚轮应转动灵活。
4.6导缆器滚轮表面应涂沥青漆，基座表面除锈后涂防锈底漆二度。4.7导缆器导缆滚轮上的油杯和销轴孔内充注润滑油脂，5试验方法
5.1用手推动导缆器滚轮，试验其滚轮转动的灵活性。5.2用手触摸导缆器滚轮及基座平台表面检测毛刺是否已清除。6检验规则
6.1导缆器的检验应满足4.2、4.3、4.4和4.5的要求。6.2导缆器应由制造厂技术检验部门检查验收，并出具合格证书。7
导缆器应有下列标志：
a）制造厂名称或标记，
b）型号和标准号；
c）生产年月或批号；
d）检验合格印章，
436-2000
