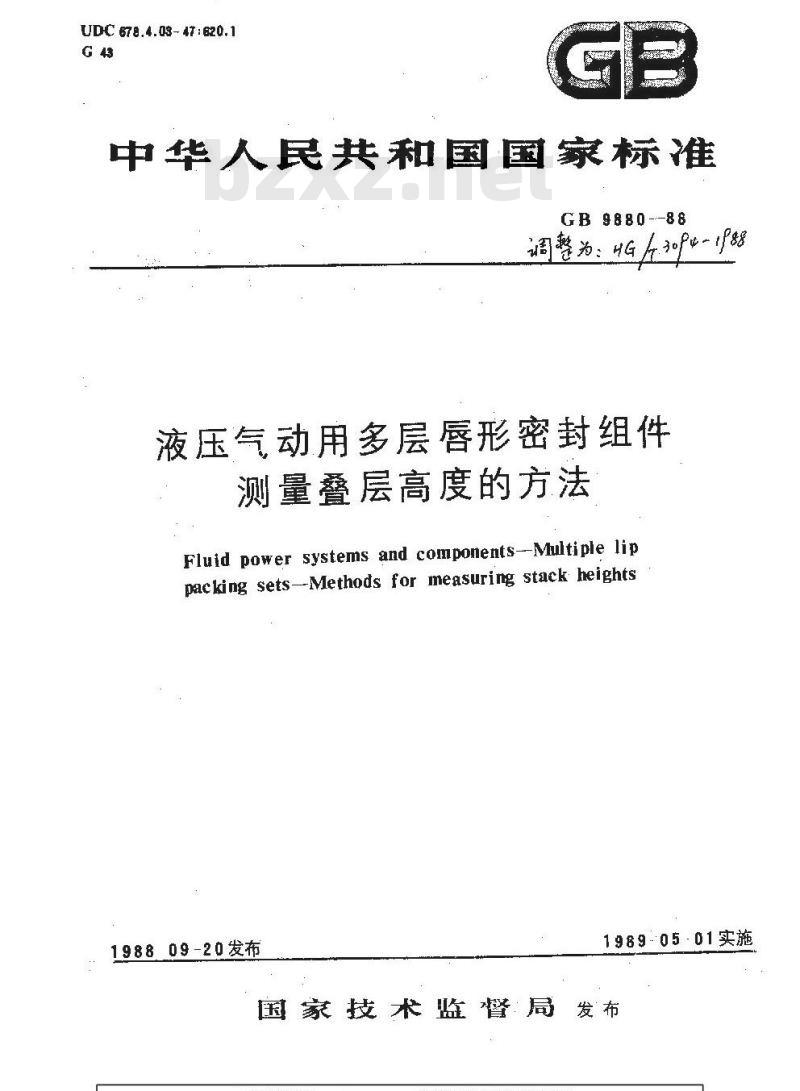

【化工行业标准(HG)】 液压气动用多层唇形密封组件测量叠层高度的方法

UDC 678.4.03- 47 : 620.1
中华人民共和国国家标准
GB 9880 ---88
调警为：G3op8
液压气动用多层唇形密封组件
测量叠层高度的方法
Fluid power systems and components--Multiple lippacking sets--Methods for measuring stack heights1988.09-20发布
1989-05·01实施
国家技术监督局发布

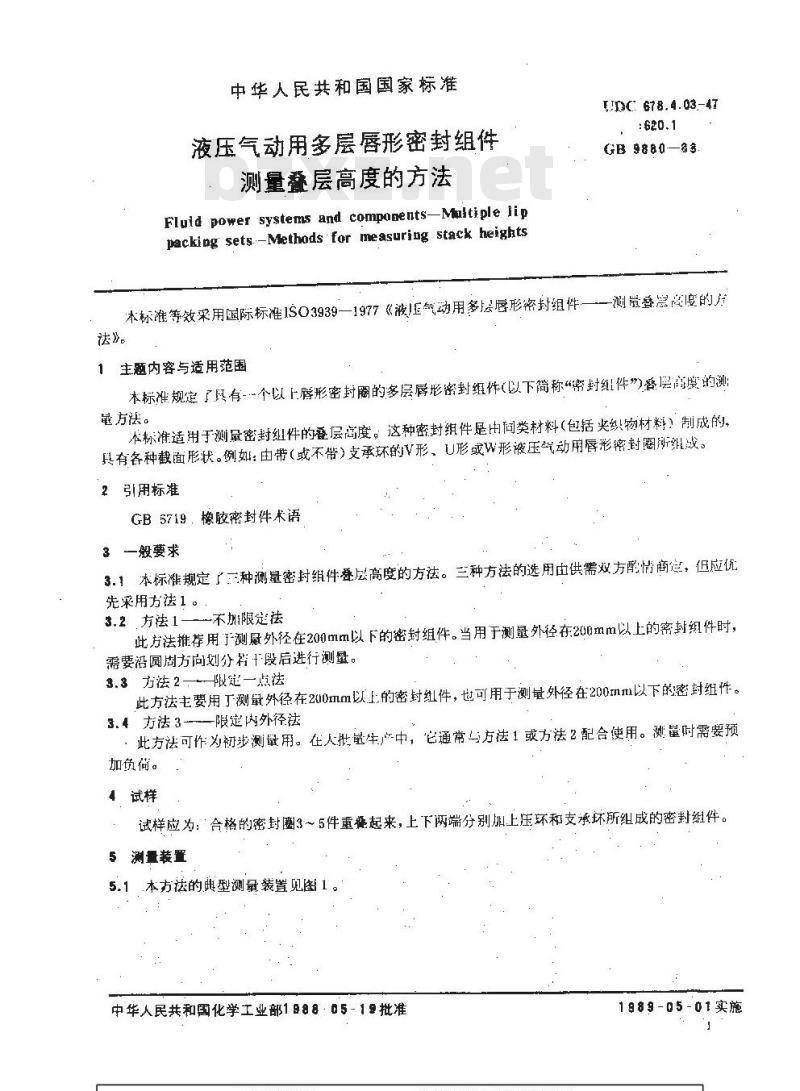

中华人民共和国国家标准
液压气动用多层唇形密封组件
测量叠层高度的方法
Fluid power systems and components-Multiple lippacking sets.-Methods for measuring stack heights本标准等效采用国际标准1SO3939—1977《液正气动用多层唇形密封组件：法》。
WDC 678.4.03-47
GB 9880-83
测量震高度的所
1主题内容与适用范围
木标准规定了具有-个以上唇形密封圈的多层屑形密封组件（以下简称“离封红件”)暨层流度的测最方法。
本标准适用于测量密封组件的叠层高度。这种密封组件是由间类材料（包括夹织物材料）制成的。具有各种截面形状。例如：由带（或不带）支承环的V形、U形或W形液压气动用唇形密封圈所组成。引用标准
GB 5719，橡胶密封件术语
3般要求
3.1本标准规定了三种测量密封组件叠层高度的方法。三种方法的选用由供需双方配情商定，但应优先采用方法1。
3.2，方法1—不加限定法
此方法推荐用于测外径在200mm以下的密封组件。当用于测量外径在200mm以上的密封组件时，需要沿圆周方向划分十段后进行测量。3.3方法2—限定—点法
此方法主要用于测量外径在200mm以上的密封红件，也可用于测量外径在200mm以下的密封组性。3.4方法3--—限定内外径法
，它通常与方法1或方法2配合使用。测量时需要预此方法可作为初步测量用。在人批量生产中，加负荷。
4试样
试样应为：合格的密封圈3～5件重餐起来，上下两端分别加上压环和支承坏所组成的密封组件。5测量装置
本方祛的典型测量装置见图1
中华人民共和国化学工业部1988:05-19批准1989-05-01实施
滑动轴承
GB 9880-88

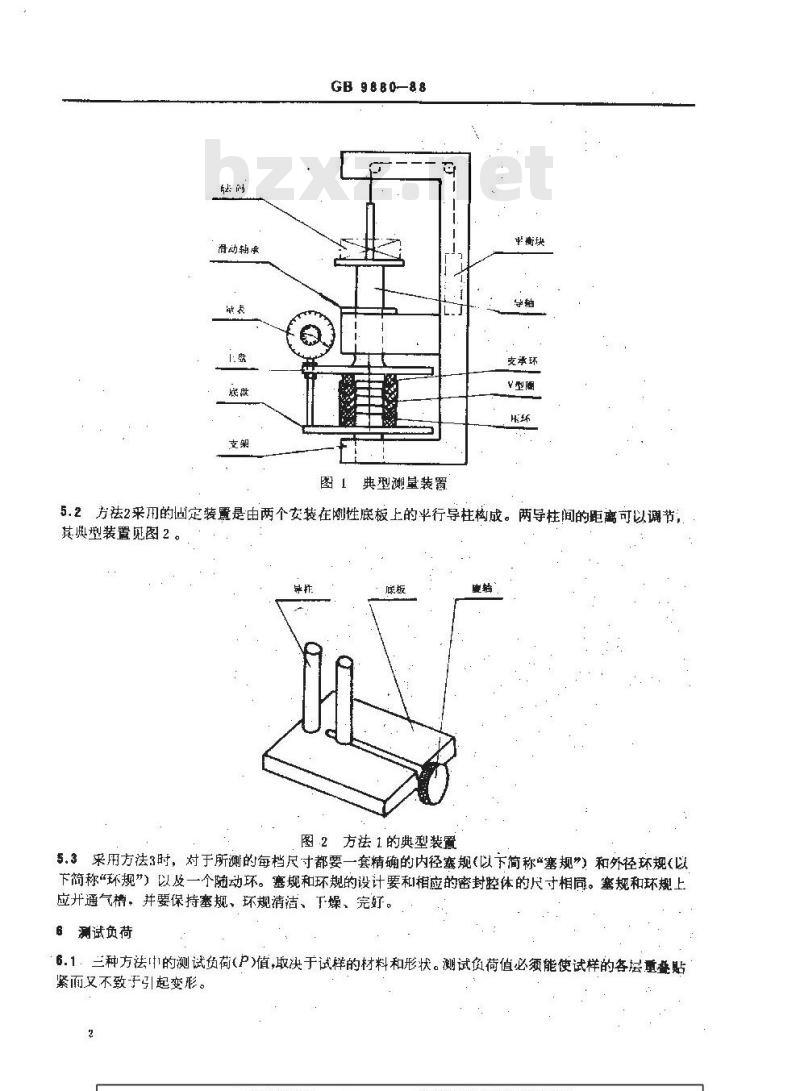

典型测量装置
非衡块
支承环
V型圈
5.2方法2采用的固定装置是由两个安装在刚性底板上的平行导柱构成。两导柱间的距离可以调节，
其典型装置见图2
图2方法1的典型装置
5.3采用方法3时，对于所测的每档尺寸都要一套精确的内径塞规（以下简称“塞规）和外径环规（以下简称“环规”）以及一个随动环。塞规和环规的设计要和相应的密封腔体的尺寸相同。塞规和环规上应开通气槽，并要保持塞规、环规清洁、下燥、完好。6测试负荷
6.1：兰种方法中的测试负荷(P)值,取决于试样的材料和形状。测试负荷值必须能使试样的各坛重盘贴紧而又不致于引起变形。
GB9886-88
6.2对了方1和方法3，測试负荷按式(1)计算P=0.s
式中：P—测试负荷，N，
D—试样的半均直径（内径+外径2
S—试样的径向截面面积，m23
Kp单位体积试验负荷，N/m2。
6.3对方法2，测试负荷按式（2）计算13P-S.K
式小：P——测试负荷，N；
S试样的径尚截面面积，m，
Kp-单位面积试验负荷，N/m2。
?测量程序
7.1方法 1 -
不抑限定法
7.1.1将试样置于测装置底板的中心位置上（见图1）。7.1.2如有需要，可施加预负荷使试样固定好。7.1.3加上测试负荷（见6.2条），测量并记录试样高度。了.2方法2—限定—点法
7.2.1将导柱调整到使两导柱的间距等于密封腔体的径向截面宽度的位置。先将支承环放两导柱之间并接融底板，再放人密封阁，毅后放入压环（见图3）。7.2:2
P（网试你尚）
生能肉
支求环

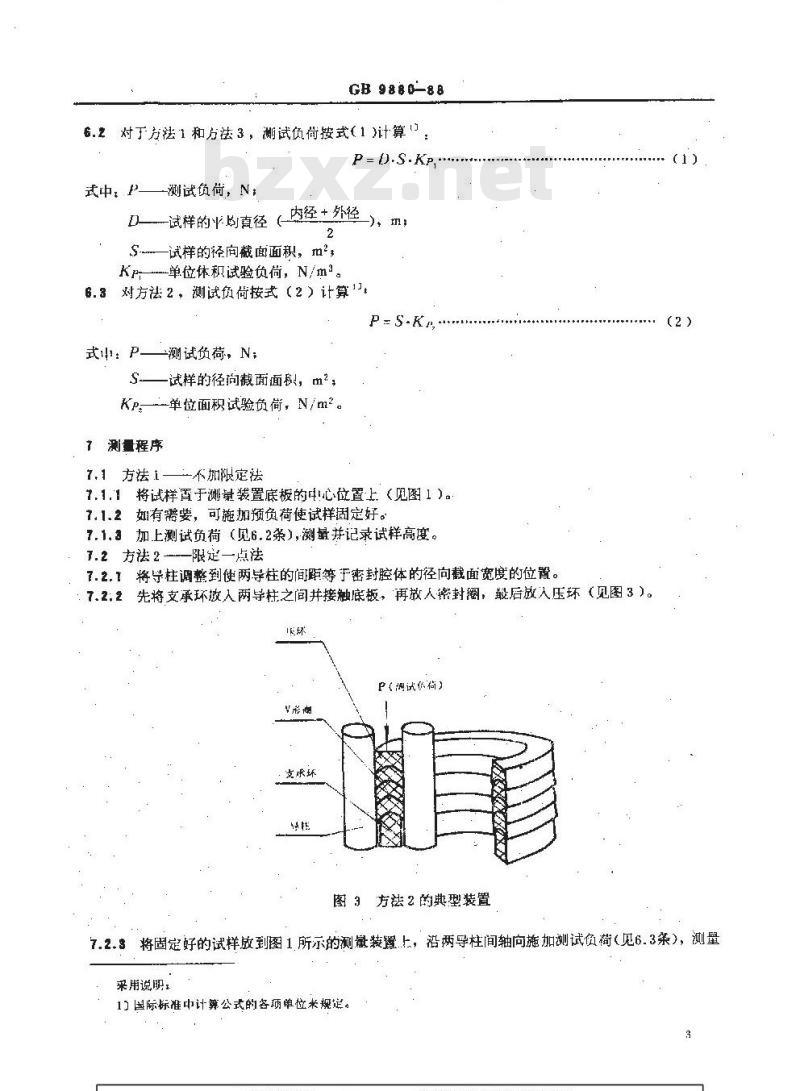

图方法2的典型装置
7.2.3将固定好的试样放到图1所示的测量装置上，沿两导柱间轴向施加测试负荷（见6.3条），测量采用说明，
1] 国际标准中计算公式的各项单位未规定。3
GB 9880-88
并记录试样高度。
在试样的圆周上取括F个等測鼠点，分别测量其度，计算出平均值。测量点数由供需双方7.2.4
商定。
7.3方法3
限定内外径法
7.3.1先将压环救人环规中，然后放人密封圈和支承环。将装好试样的环规翻转，从压环端部插人塞规（见图4）。7.3.2
随动环
支承环
7.3.3放上随动环。
P（酬试粒荷）

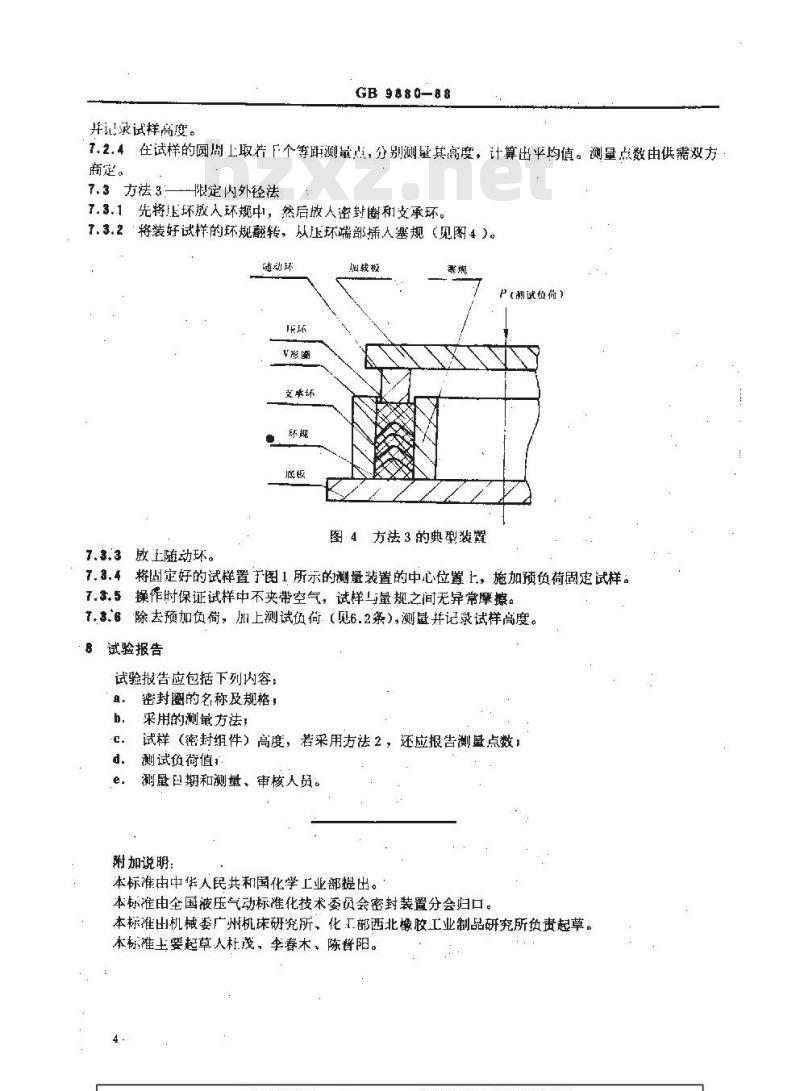

图4方法3的典型装置
将固定好的试样置于图1所示的测量装置的中心位置上，施加预负荷固定试样：7.8.4
7.3.5操作时保证试样中不夹带空气，试样与量规之间无异常摩擦。7.3.6“除去预加负荷，加上测试负荷（见6.2条），测邀并记录试样高度，8试验报告
试验报告应包括下列内容：
密封圈的名称及规格，
采用的测量方法；
试样（密封组件）高度，若采用方法2，还应报告测点数；测试负荷值：
测鼠期和测量、审核人员。
附加说明：
本标准由中华人民共和国化学工业部提出。本标准由全国液压气动标准化技术委员会密封装置分会归口本标准出机械委广州机床研究所、化工部西北橡胶工业制品研究所负责起草，本标准土要起草人杜茂，李春木、陈督阳。中华人民共和国
国家标准
液压气动用多层昏形密封组件
测量叠层高度的方法
GB 980—88
中国标准出版社出版
（北京复外三甲河）
中国标准出版社北京印刷广印剧1
新华书店北京发行所发行：各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2
学数8000bzxZ.net
1989年 7 月第~版
1989年7月第一次印刷
印数【3000
15号：155066-1-8316
定价0.50元
标目11437
