【铁路运输行业标准(TB)】 机车司机室照明测量方法

中华人民共和国铁道部部标准
TB2011-87
机车司机室照明测量方法
1988—01-16发布
中华人民共和国铁道部
1988-0710实施

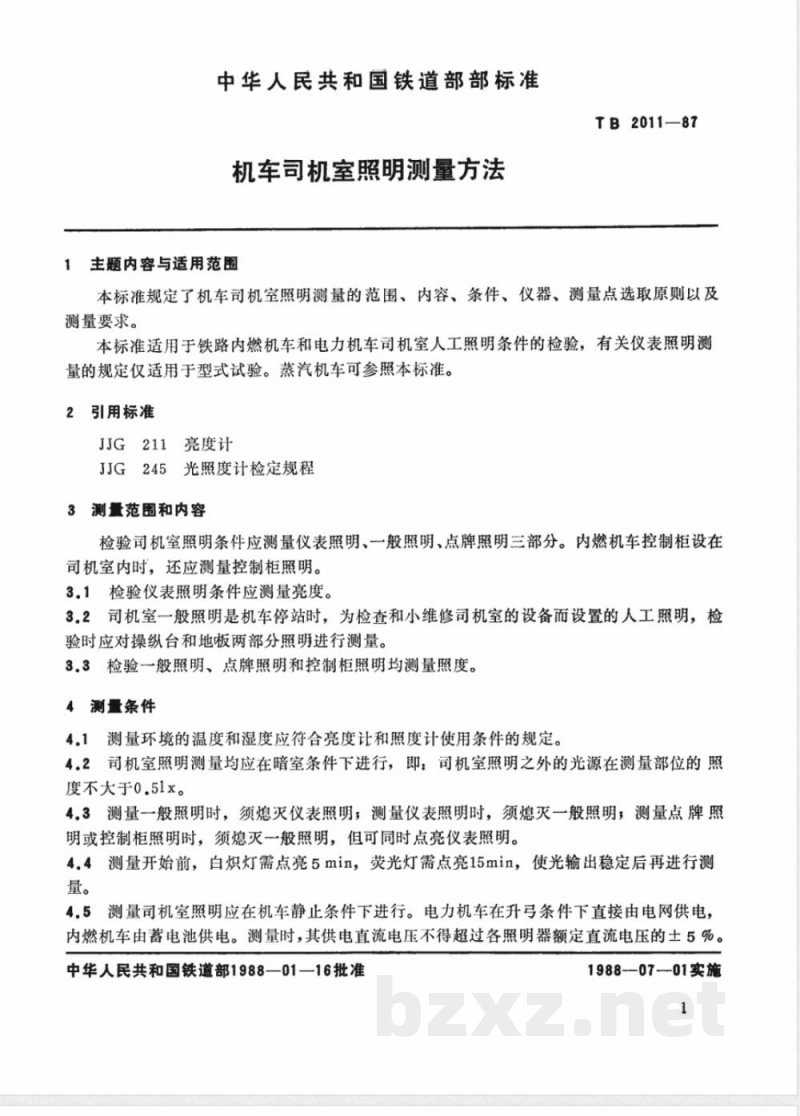

中华人民共和国铁道部部标准
机车司机室照明测量方法
1主题内容与适用范围
TB2011—87
本标准规定了机车司机室照明测量的范围、内容、条件、仪器、测量点选取原则以及测量要求。
本标准适用于铁路内燃机车和电力机车司机室人工照明条件的检验，有关仪表照明测量的规定仅适用于型式试验。蒸汽机车可参照本标准。2引用标准
JJG211亮度计
JJG245光照度计检定规程
3测量范围和内容
检验司机室照明条件应测量仪表照明、一般照明、点牌照明三部分。内燃机车控制柜设在司机室内时，还应测量控制柜照明。3.1检验仪表照明条件应测量亮度。3.2司机室一般照明是机车停站时，为检查和小维修司机室的设备而设置的人工照明，检验时应对操纵台和地板两部分照明进行测量。3.3检验般照明、点牌照明和控制柜照明均测量照度。4测量条件
4.1测量环境的温度和湿度应符合亮度计和照度计使用条件的规定。4.2司机室照明测量均应在暗室条件下进行，即：司机室照明之外的光源在测量部位的照度不大于0.51x。
4.3测量一般照明时，须熄灭仪表照明，测量仪表照明时，须熄灭一般照明，测量点牌照明或控制柜照明时，须熄灭一般照明，但可同时点亮仪表照明。4.4测量开始前，白炽灯需点亮5min，荧光灯需点亮15min，使光输出稳定后再进行测量。
测量司机室照明应在机车静止条件下进行。电力机车在升弓条件下直接由电网供电，内燃机车由蓄电池供电。测量时，其供电直流电压不得超过各照明器额定直流电压的土5%。中华人民共和国铁道部1988一01一16批准1988—07—01实施
TB2011-87
4.6对电压的检测，应以被测照明器的端电压为准。如不能直接测量照明器的端电压，允许以测量电源电压代替，但要考虑线路的电压降。5测量仪器
亮度计
亮度计的测量精度应不低于JJG211规定的二级，测量误差不超过土10%。亮度计必须经国家法定计量部门检定合格后方可使用，检定周期按JJG245规定，不超过一年。6测量点的选取
6.1仪表照明亮度测量点
6.1.1非360°刻度盘仪表，在刻度范围内，均匀选取不少于5个测量点（2个数字，2个刻度及一个指针）。
选取测量点的原则：
a。“数字”应取视觉辨认的关键部位（见附录A图A1），多位数字应选高位数字为测量点。
b。“刻度”应取靠近刻线的内侧端为测量点。“指针”应取指示刻度的部位为测量点。c.
d。英文字母或汉语拼音字母亦应选取视觉辨认的关键部位作测量点（见附录A图A2)。6.2般照明照度测量点
测量操纵台照明照度应选取制动阀、控制器、司机座椅正前方玻璃窗下、速度表座下、副司机座椅正前方玻璃窗下、副司机座椅前操纵台正中共6处作测量点。司机室地板照明照度测量点选在地板正中。
6.3点牌照明照度测量点
6.3.1电力机车点牌照明照度测量点应选在点牌灯下的操纵台上。6.3.2内燃机车点牌照度测量点应按图1所示选取7个测量点。?
图1内燃机车点牌照明测量点示意图6.4控制柜照度测量点应选在控制柜下端底面正中位置。7测量要求
7.1亮度测量
TB2011-—87

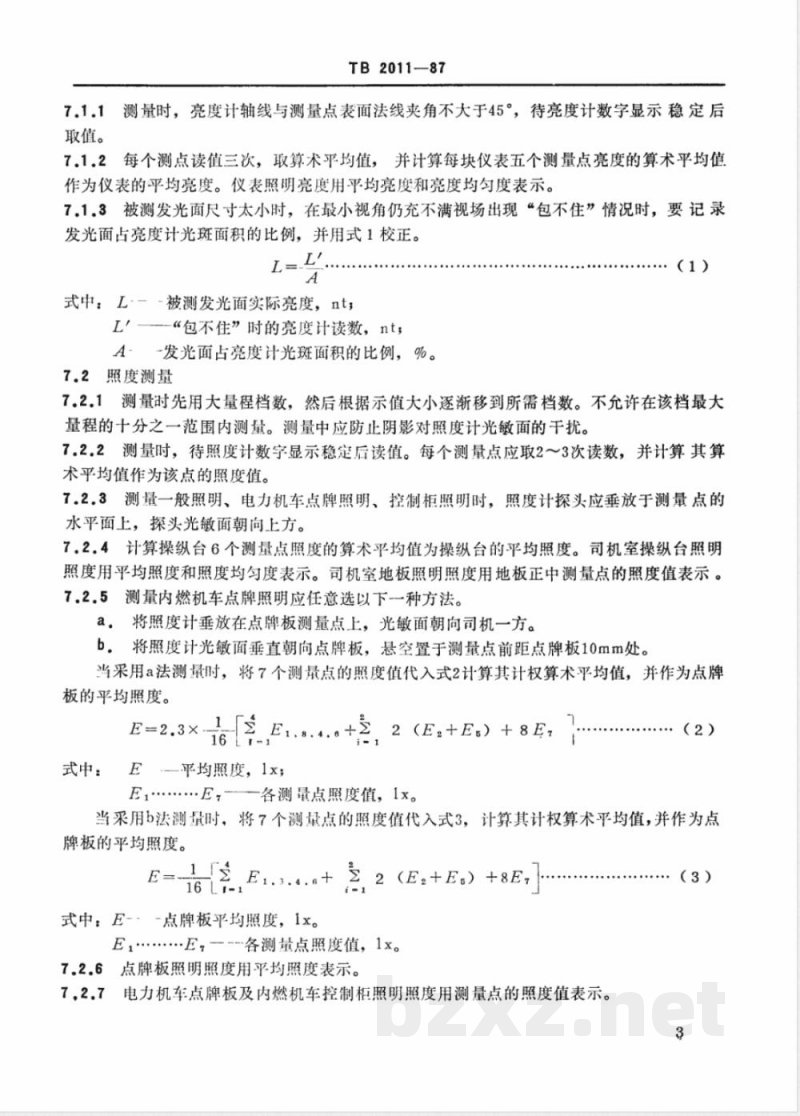

7.1.1测量时，亮度计轴线与测量点表面法线夹角不大于45°，待亮度计数字显示稳定后取值。
7.1.2每个测点读值三次，取算术平均值，并计算每块仪表五个测量点亮度的算术平均值作为仪表的平均亮度。仪表照明亮度用平均亮度和亮度均勾度表示。7.1.3被测发光面尺寸太小时，在最小视角仍充不满视场出现“包不住”情况时，要记录发光面占亮度计光斑面积的比例，并用式1校正。Z.
式中，L·--被测发光面实际亮度，nt；L—“包不住”时的亮度计读数，nt；A--发光面占亮度计光斑面积的比例，%。7.2照度测量
7.2.1测量时先用大量程档数，然后根据示值大小逐渐移到所需档数。不允许在该档最大量程的十分之一范围内测量。测量中应防止阴影对照度计光敏面的干扰。7.2.2测量时，待照度计数字显示稳定后读值。每个测量点应取2～3次读数，并计算其算术乎均值作为该点的照度值。
7.2.3测量一般照明、电力机车点牌照明、控制柜照明时，照度计探头应垂放于测量点的水平面上，探头光敏面朝向上方。7.2.4计算操纵台6个测量点照度的算术平均值为操纵台的平均照度。司机室操纵台照明照度用平均照度和照度均匀度表示。司机室地板照明照度用地板正中测量点的照度值表示。7.2.5测量内燃机车点牌照明应任意选以下-一种方法。a。将照度计垂放在点牌板测量点上，光敏面朝向司机一方。b．将照度计光敏面垂直朝向点牌板，悬空置于测量点前距点牌板10mm处。当采用a法测最时，将了个测量点的照度值代入式2计算其计权算术平均值，并作为点牌板的平均照度。
E平均照度，1x；
式中：
2（E.+E.）+8E
E......E.各测量点照度值，1x。：(2)
当采用b法测量时，将了个测量点的照度值代入式3，让算其计权算术平均值，并作为点牌板的平均照度。
16 L7-1
式中：E--点牌板平均照度，1x。ew
2（E.+E）+8E7
E....E.各测量点照度值，1x。
7.2.6点牌板照明照度用平均照度表示。7，2.7电力机车点牌板及内燃机车控制柜照明照度用测量点的照度值表示。（3）

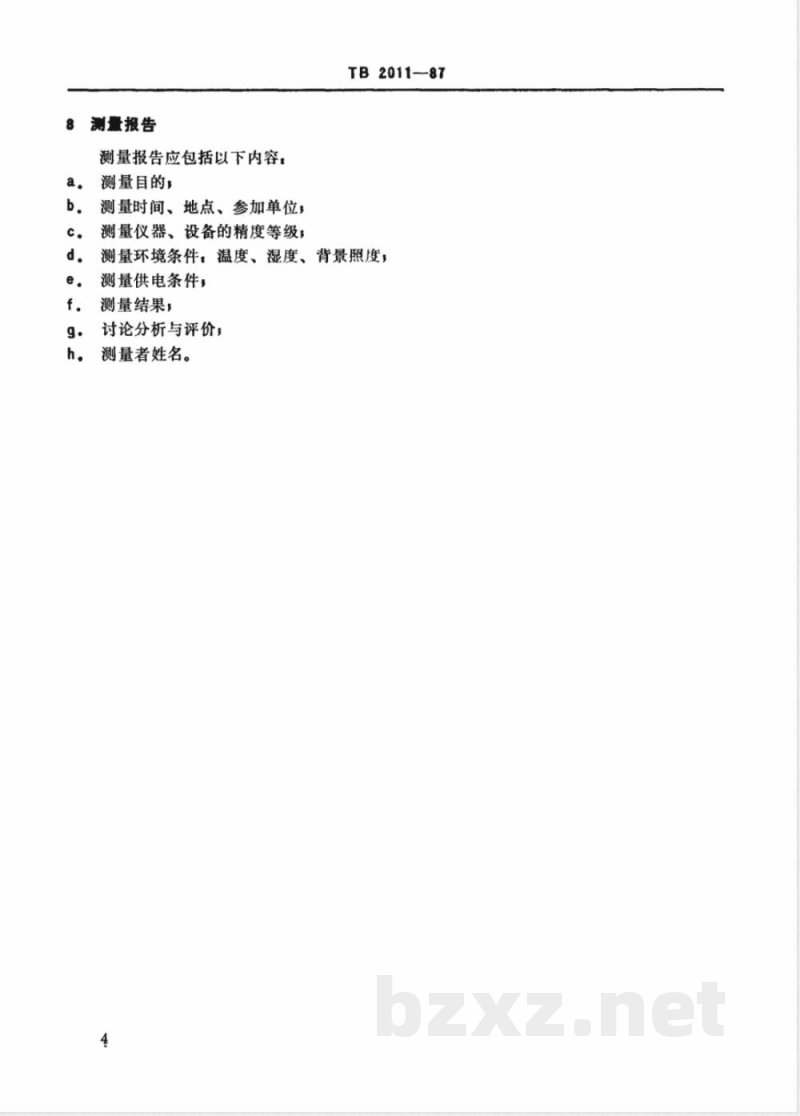

测量报告
测量报告应包括以下内容：
测量目的，
测量时间、地点、参加单位，
测量仪器、设备的精度等级；
TB 2011-87此内容来自标准下载网
测量环境条件：温度、湿度、背景照度测量供电条件，
测量结果，
讨论分析与评价，
测量者姓名。
TB 2011-—87
附录A
数字、字母测量点图示
（补充件）
图A1数字测量点示意图
ABCDEFG
NWMCIH
OPQRSTU
图A2字母的测量点示意图
TB 2011-87
附录B
机车司机室一般照明测量点平面示意图(补充件)
内燃机车司机室
1.制动阀，
2.控制器，
TB2011-37
图B2电力机车司机室
3.司机正前方玻璃窗下；
机座前操纵台正中，了.司机室地板正中。4.速度表座下，5。副司机正前方玻璃窗下，6.副司机车型号
照度计型号
实测值
校正值
实测值
校正值
实测值
校正值
TB2011—-87
附录C
机车司机室照度及仪表亮度测量记录表表C1
灯功率
机车司机室照度测量记录表
环境温度℃
环境湿度
地板照明测量点
测量时间
电压V
控制柜照明测量点
测量者：
操纵台照明照
度计算结果
计算结果
机车型号
亮度计型号
仪表名称
TB 201187
表C2机车司机室仪表亮度测量记录表环境温度℃
环境混度
测量点位置
注：表中Emin为最小照度
Emax为最大照度
Ea为平均照度
Ba为照度均匀度
Lmin为最小亮度
Lm为最大亮度
L为平均亮度
Lmi=为亮度均勾度
附加说明：
本标准由中华人民共和国铁道部提出。本标准由铁道部劳动卫生研究所归口。本标准由铁道部劳动卫生研究所起草。%
