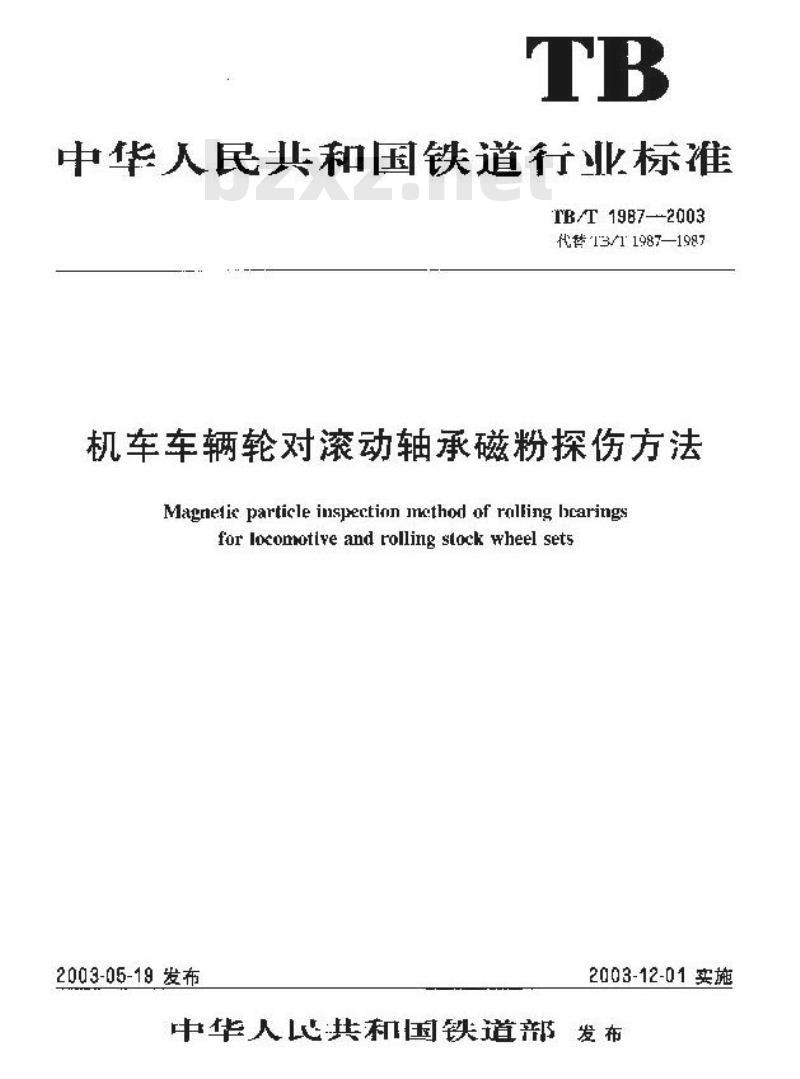

【铁路运输行业标准(TB)】 机车车辆轮对滚动轴承磁粉探伤方法

中华人民共和国铁道行业标准
TB/T1987--2003
代替T3/11987—1987
机车车辆轮对滚动轴承磁粉探伤方法Magnelie particle inspectinn incethod of ralling bcaringsfor loconrotive and rolling slock wheel sets2003-05-19发布
2003-12-01实施
中华人民共和国铁道都发布
现范性引用文件
人员要求
仪器设备及磁基商
对被检·各什的要求
磁化方法
磁秘探伤程序
燃化规池
系统灵敏度
成品和操记录
附录A规范性附录）轴承钢磁化曲线目
附求B现范性附录！制承磁粉探恢贝效度试块次
TB1987—2003
TBT18872003
本标难代替[门198？—187机年车撼轮对滋动辅承悉微探伤行运3，本标准与TF/1987—1987比主要等化如卡：及用抵学件制件的民敏运快！只对录B代替了原标弹中便用的5/型灵感现式片：
取消广剩磁法：
一增加了提范引用文件见第2单；一增了时被格*件的求第章；
—.-增期了附录B：
取消了原标准中第6章知第7章，另外，对原标准前布关感化工之参数村些扣关术语也作了相应的修改
本标催的附录A，对录R均为现范性附录。本标准由戚整退实车车纳定所提出：1本标准主要起学单：域野限机.车午辆工艺研究所、缺道科学妖究院金属及化学研究所：本标催参加起草单件：齐齐哈多路车辆（荣因>有限光公可、利车4板机械厂、格阳轴币研究所、瓦房店独承股份有限公司、落阳轴集土有限公司：木标准主要起毕人：黄永短、连修、陆宜产、姚荣文.求本准于18年1月首次发布，本次为落谈修订1范
机车车辆轮对滚动轴承磁粉探伤方法本准规定了机车车弱轮对激动辅承磁懿探仿方法。板准适用于新制和理的机车车辆轮对滚动轴承许续法菌势探恢2规范性引用文件
TB/T19872003
下列文性中的条款通过本坏推的引可面成为本标准的条款，凡品注H期的引用文件，其随后所有的修改单（不他损勘的内，或修厅版均不用于本标准，然而，燃励根据本标游达成协议的务方所究是否川用达门的最新版术。是不口期的用文件，其装新版本适用于本标准
G253煤油
2536变业器池www.bzxz.net
TB/T2UJ4？：2AK/2钦过磁粉操伤H非荧光磁粉T13.T2600—1996
铁路磁抢源动用炎光感粉技术条件82—1998粉探机
3人典要求
检验人应取误铁过部门无损检测人员技术资格鉴定考模委员会派发的磁扮Ⅱ级或Ⅱ级以上级则的技本资格证书
4仪图设备及磁总液
4.1：仪器设备
4.1.：检援伤议备的带人磁化电流、量人磁化安前数、电流衣指示误禁，退磁等土要性能应符合JB。4.1.2用荧光磁粉探伤时，应配各波长范为320证\400r，出心波长为365nm的紫灯，距灯mm紫外线新或不得于1，研/，环方光报度不天示10；4.2磁册
非炎米感榜性能应符个TBT2047-2002的惠求.荧完磁格的邹符合1B/126UJ—19%的求。
4.3.1些总液可采用麦光碟退液或非荧光蔗效液，美光态波载波为无晓煤汕或术剂，非炎光磁受液载液煤注受器或水。变止器注与煤油用比阅比发1：11：3，变压器流上煤分别符合2530与品253的技术要求炎光磁量液配比浓度立不用1/.-5/非荧光磁总液配比度立采用15 k- ~ 31kL.
4.3.2他用的磁总成袋资应采用改形长颈沉淀智测量。政10)叫.搅拆均匀的磁点液，倒人手有效的证伴内.格置3m以上，减出现明显起分界而：光磁粉比淀虚为0.1L00m.5mL/10ml非炎光磁粉沉淀量底火1.2ml/L-3.0L/m.4.3.3水透思液应给1齐种水处理剂.便其只省良好的润湿性，防绣性，防离、消性，分敏性和稳定1
TB/11987200
性，介十之
5对被检查零件的要求
5.1被格查零件探伤前成消除油污、铁锈、毛刺、纤维和金屑等杂物5.2采用通户磁化时，成将孕件与电极接区内的不导电尽大掉，卫般上是加判网，以藏小接起电阻，
5.3用非荧光磁粉深份时，二件表低的白光照度不低于5001x：6磁化方送
6.1避化力法可采用周向然化法纵向燃化法点女合磁化法B.2无冷来用何种方法迅行磁化，的不能使轴承性产生烧预和形7避粉探伤程序
邀扮操伤的守要程序如下：
）零件表面准备：
施叫限忍液，同吋通电微化，通电时而为【5～3b
停止施加磁基液陷而证七2次-3次，每次0.5-上5：山观察：
）退磁：
李件的消洗和险锈：
F）资波结果的记录。
8磁化规范
8.1周向磁化规范
日.1.1轴承零件周向磁化叫：其磁化只流直按式计算武
零件外径，单位为毫米（mm)：
磁场强度，单位为安培每米（A），市轴带评财在相应处问状添下的避化曲线选定，轴承调微化出裁见对录A：
8.1.2纳承李科磁化忙统（性学道）为：a）（c15Mn制轴承零件
[ = (15 -·18) D
b）（202MoA钢制辅承零件
-(13.--15)
钢轴季
[-{IR-·2U'D
山）CI8MA钢制轨承季性
[-(18-20)
多2纵向磁化规范
轴平滚子纵向磁化磁垫方0安币【20安，轴承内外圈凯向您化效势20间安币一120m安币，并且轴承等件灵敏度实物试块上前第二个人孔应荷淋显示。2
9系统灵数
8.1磁场方向的显示
1819372003
呆用15/50A1型试片，磁场方向应个为位清晰显示：承专件灵敏度实物试决1.圆形人工缺陷应清晰县示。
B.2系统灵敏度校验
安舒动映上纵问和横向第二个人工乱应清晰显示，8.3试块
轴承：本件灵敏店实物试块的示意当点附录B，t0退嗨
10.1避扮探伤后时合格学计应退密10.2一般情况下用变流电磁化则用交范电退搭，月直米电避化则加直流电退磁10.3退偿后轴承事件剩余磁感应驱，双不得大于0.3mT，11成品和探伤记录
11.1深恢后内合格零件应御底消洗其表面残留的磁格科磁恶液，11.2所存经操动格的辅承应作款记，暂不装车的轴承应涂上保护油脂以防满边：11.3轴序变什磁探作记录应包括：轴示型号、辅承制造厂代号，轴承制造年份、零件含称、案坊磁化现范、探快结果、操伤人员和探份H期等，3
1B/1987-2003
附录A
（规范性附求
轴承钢磁化曲线
A10CrNi2MA您碳+净火·火状态承钢您化山绒图A.14.2Cr15Sim(淳火1回火战李）轴币销磁化用线系A.2A.3(15火！回火状念)轴承期燃化曲缆见图A.3，A.4(18MaA编限钢微化山线此尚A.4，15360
Tr--op
1:-1-235.5
G20GN2M钢
此控2
率火1c—次泽火17ut成
93#歌
添碳低2.2mm
图A，1G2DCrNi2M0海醛+径火+同火状金)轴承铜遮化由钱-H
Bm12 975.3
B1 5 35
Uu-135 s
1HH2=2.05
G:15SM钢
Rt洋火回火
：1C160.6
150止200
CCr15SiMm（率+同火状态）轴承钢磁化曲线图A.2
Bm-114高
0:-: 26
(XGr15钢
4海—k
图4.9Gr15（竿火1口状态）轴承钢磁化曲钱TB1987—2003
TB/11987—2003
Hr24 329
1 n-247 2
Hf e uitr
图A.4GCr1BMnA轴承钢磁化曲线
B,1客车轴承造册探伤灵敏试块
附录B
规范性除来
轴承磁粉探伤灵敏度试块
B.1.1客车轴承外图微粉探伤天嫩试块见图B.1：H.1.2容车编承内图顿探录整度试块见网11.2（a）13.21h)1.1.3客车轨涨微探快克虑试快更图B.3，B.2货车轴承磁粉探伤灵敏度试块.2.1货车剂承删磁龄深价灵敏度块见阅乃.4，乃.2.2货本轴承内圈照物探的灵较试快见图3.5；B.2.3贷车轴片子磁粉探灵微度试快见图B.6.B.3机车轴承磁粉探伤灵敏度试块B.3.1机车细承外图磁物探灵摄度试块见图1.7：1.3.2机车轴内送探快灵试快见图.：就车轴承滚子磁龄探伤灵数度试块见图B.9：H.3.3
B.4试块应采用与被检轴承举件实物相同或相近的材质山
图Ⅱ1：
客车轴承外图磁势探伤灵敏度试块示真图TB/T1987-·2003
TB/T1987—2003
围乃.221
541.1%15+
穿车轴承内圈磁册探伤灵敏度试块示惠图4±
客车轴承内图磁粉探伤灵敏度试块示意图0214
客车抽承液于磁粉探伤灵敏度试块示查图.3
2..1-5 20:
图卫.4货车输承外圈磁粉探伤灵敏度试块示声图TB/T1987—-2003
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
