【烟草行业标准(YC)】 烟草机械 YB92D型细长支条外透明纸包装机

YC/T 1291996

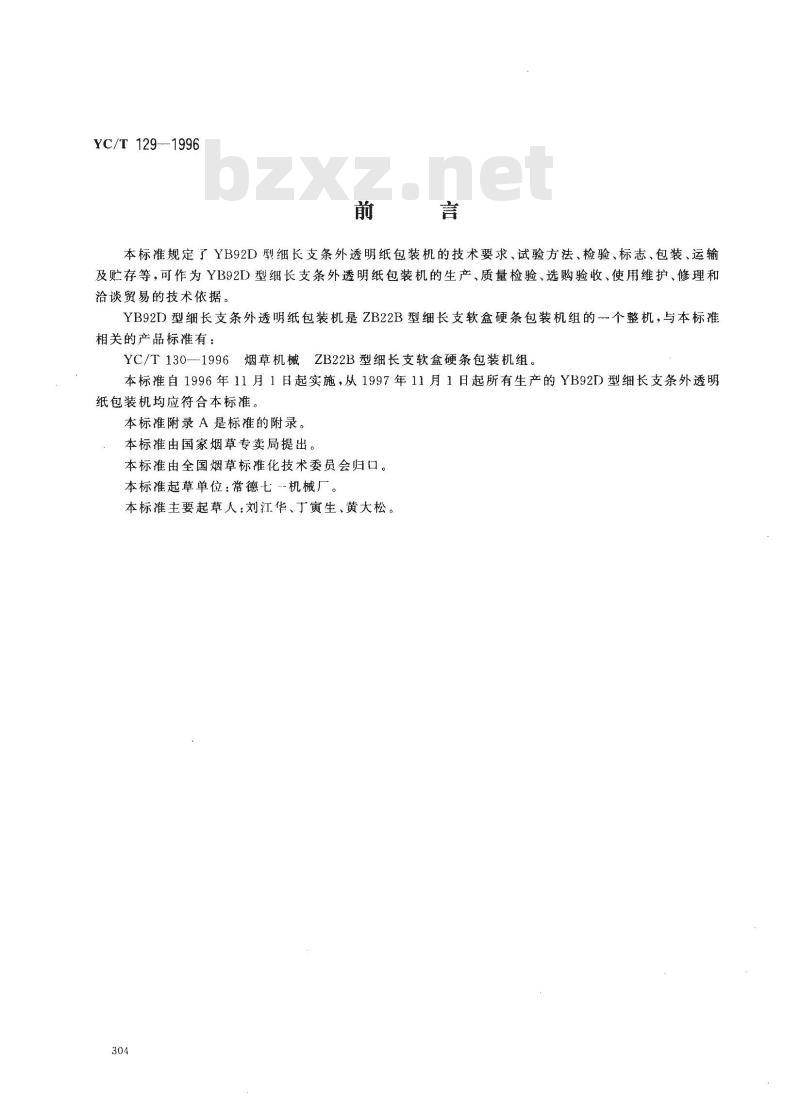

本标准规定了YB92D型细长支条外透明纸包装机的技术要求、试验方法、检验、标志、包装、运输及贮存等，可作为YB92D型细长支条外透明纸包装机的生产、质量检验、选购验收，使用维护、修理和洽谈贸易的技术依据。
YB92D型细长支条外透明纸包装机是ZB22B型细长支软盒硬条包装机组的个整机，与本标准相关的产品标准有：
ZB22B型细长支软盒硬条包装机组。YC/T130—1996烟草机械
本标准自1996年11月1日起实施，从1997年11月1日起所有生产的YB92D型细长支条外透明纸包装机均应符合本标准。
本标准附录 A是标准的附录。
本标准由国家烟草专卖局提出。本标准由全国烟草标准化技术委员会归口。本标准起草单位：常德七…-机械厂。本标准主要起草人：刘江华、丁寅生、黄大松。304

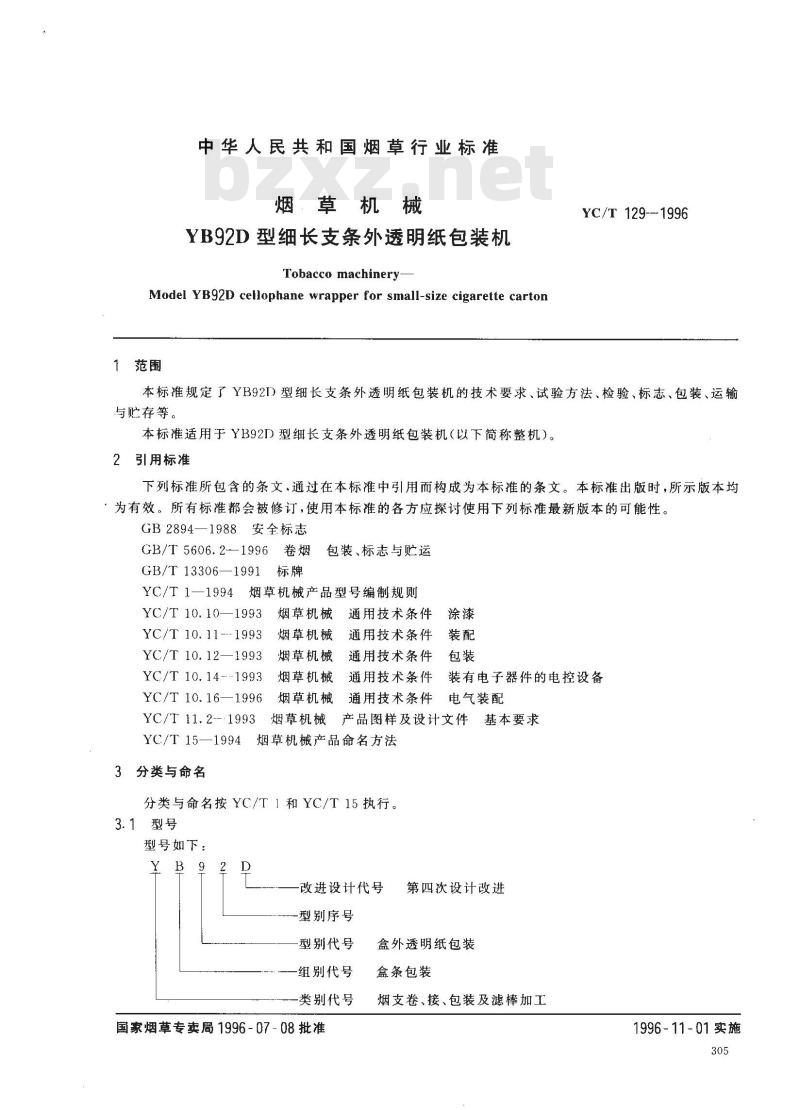

中华人民共和国烟草行业标准
烟草机械
YB92D型细长支条外透明纸包装机Tobacco machinery
Model YB92D cellophane wrapper for small-size cigarette carton范围
YC/T 129--1996
本标准规定了YB92D）型细长支条外透明纸包装机的技术要求、试验方法、检验、标志、包装、运输与贮存等。
本标准适用于YB92D）型细长支条外透明纸包装机（以下简称整机）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均：为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2894—1988安全标志
GB/T 5606. 2--1996
GB/T 13306—1991
YC/T 1—1994
包装、标志与贮运
烟草机械产品型号编制规则
YC/T 10. 10-
YC/T 10. 11
YC/T 10.12—1993
YC/T 10. 14.---. 993
YC/T 10.16—1996
YC/T 11.2---1993
YC/T 15—1994
3分类与命名
烟草机械
烟草机械
烟草机械
烟草机械
烟草机械
烟草机械
通用技术条件
通用技术条件
通用技术条件
通用技术条件
通用技术条件
装有电子器件的电控设备
电气装配
产品图样及设计文件基本要求
烟草机械产品命名方法
分类与命名按YC/T1和YC/T15执行。3.1型号
型号如下：
改进设计代号
-型别序号
型别代号
组别代号
类别代号
国家烟草专卖局1996-07-08批准第四次设计改进
盒外透明纸包装
盒条包装
烟支卷、接、包装及滤棒加工
1996-11-01实施

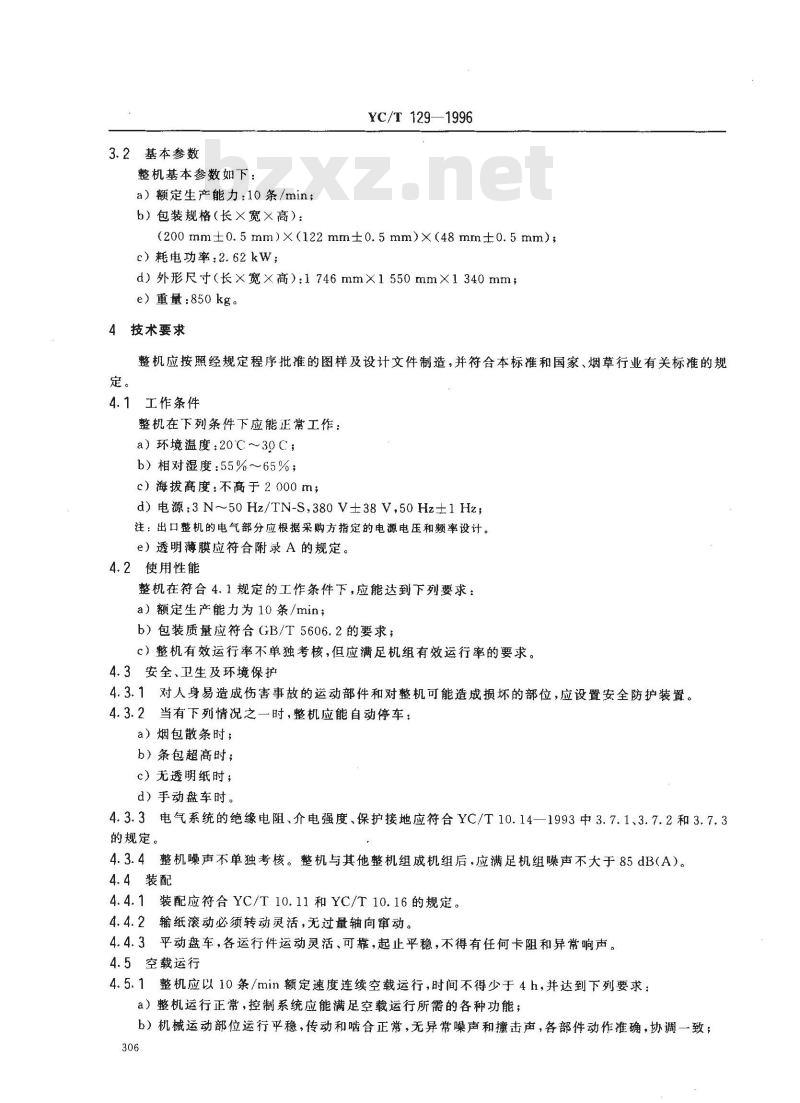

3.2基本参数
整机基本参数如下：
a）额定生产能力：10条/min；
b）包装规格（长×宽×高）：
YC/T129—1996
(200mm±0.5mm)×(122mm±0.5mm)×(48mm±0.5mm)；c）耗电功率：2.62kW；
d）外形尺寸（长×宽×高）：1746mm×1550mm×1340mm；e）重量:850 kg。
4技术要求
整机应按照经规定程序批准的图样及设计文件制造，并符合本标推和国家、烟草行业有关标准的规定。
4.1工作条件
整机在下列条件下应能正常工作：a）环境温度：20℃30C；
b）相对湿度：55%～65%；
c）海拔高度：不高于2000 m;
d)电源:3N-50Hz/TN-S,380 V±38V,50 Hz±1Hz;注：出口整机的电气部分应根据采购方指定的电源电压和频率设计。e）透明薄膜应符合附录A的规定。4.2使用性能
整机在符合4.1规定的工作条件下，应能达到下列要求：a）额定生产能力为10条/min；
b）包装质量应符合GB/T5606.2的要求；c）整机有效运行率不单独考核，但应满足机组有效运行率的要求。4.3安全、卫生及环境保护
4.3.1对人身易造成伤害事故的运动部件和对整机可能造成损坏的部位，应设置安全防护装置。4.3.2当有下列情况之一时，整机应能自动停车；a）烟包散条时；
b）条包超高时；
c）无透明纸时；
d）手动盘车时。
4.3.3电气系统的绝缘电阻、介电强度、保护接地应符合YC/T10.14—1993中3.7.1、3.7.2和3.7.3的规定。
4.3.4整机噪声不单独考核。整机与其他整机组成机组后，应满足机组噪声不大于85dB(A)。4.4装配
4.4.1装配应符合YC/T10.11和YC/T10.16的规定。4.4.2输纸滚动必须转动灵活，无过量轴向审动。4.4.3平动盘车，各运行件运动灵活、可靠，起止平稳，不得有任何卡阻和异常响声。4.5空载运行
4.5.1整机应以10条/min额定速度连续空载运行，时间不得少于4h，并达到下列要求：a）整机运行正常，控制系统应能满足空载运行所需的各种功能；b）机械运动部位运行平稳，传动和啮合正常，无异常噪声和撞击声，各部件动作准确，协调一致；306
YC/T129-—1996

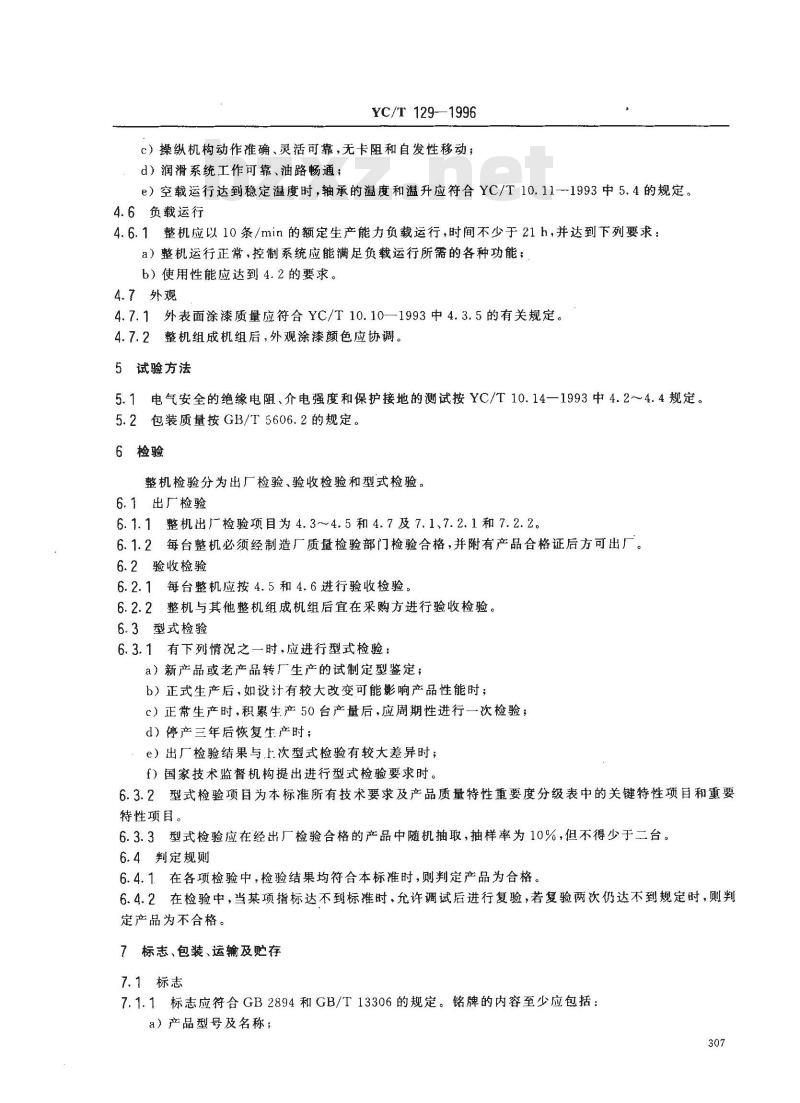

c）操纵机构动作准确、灵活可靠，无卡阻和自发性移动；d）润滑系统工作可靠、油路畅通；e）空载运行达到稳定温度时，轴承的温度和温升应符合YC/T10.11-1993中5.4的规定。4.6负载运行
4.6.1整机应以10条/min的额定生产能力负载运行，时间不少于21h，并达到下列要求：a）整机运行正常，控制系统应能满足负载运行所需的各种功能；b）使用性能应达到4.2的要求。4.7外观
4.7.1外表面涂漆质量应符合YC/T10.10—1993中4.3.5的有关规定。4.7.2整机组成机组后，外观涂漆颜色应协调。5试验方法
5.1电气安全的绝缘电阻、介电强度和保护接地的测试按YC/T10.14一1993中4.2～4.4规定。5.2包装质量按GB/T5606.2的规定。6检验
整机检验分为出厂检验、验收检验和型式检验。6.1出厂检验
6.1.1整机出厂检验项目为4.3~~4.5和4.7及7.1、7.2.1和7.2.2。6.1.2每台整机必须经制造厂质量检验部门检验合格，并附有产品合格证后方可出厂。6.2验收检验
6.2.1每台整机应按4.5和4.6进行验收检验。6.2.2整机与其他整机组成机组后宜在采购方进行验收检验。6.3型式检验
6.3.1有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，如设计有较大改变可能影响产品性能时；c）正常生产时，积累生产50台产量后，应周期性进行一次检验；d）停产三年后恢复生产时；
e）出厂检验结果与.上:次型式检验有较大差异时；f）国家技术监督机构提出进行型式检验要求时。6.3.2型式检验项目为本标准所有技术要求及产品质量特性重要度分级表中的关键特性项目和重要特性项目。
6.3.3型式检验应在经出厂检验合格的产品中随机抽取，抽样率为10%，但不得少于二台。6.4判定规则
6.4.1．在各项检验中，检验结果均符合本标准时，则判定产品为合格。6.4.2在检验中，当某项指标达不到标准时，允许调试后进行复验，若复验两次仍达不到规定时，则判定产品为不合格。
7标志、包装、运输及贮存
7.1标志wwW.bzxz.Net
7.1.1标志应符合GB2894和GB/T13306的规定。铭牌的内容至少应包括：a）产品型号及名称；

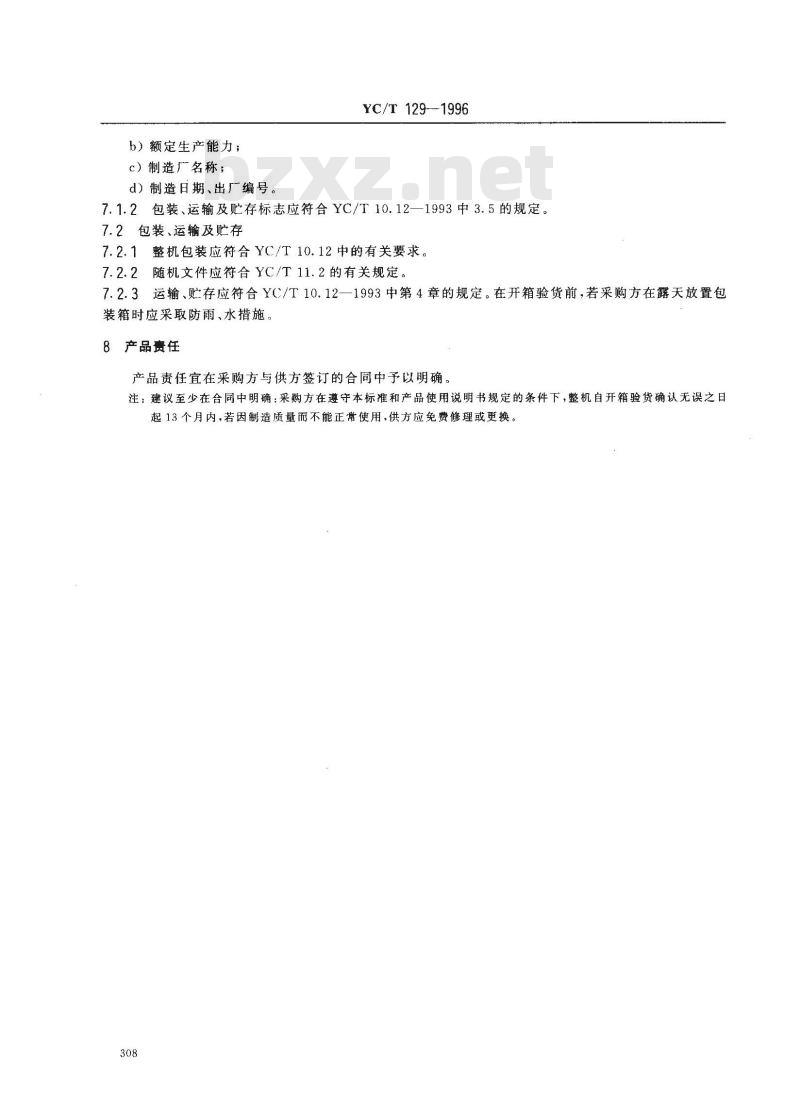

b）额定生产能力；
c）制造广名称；
d）制造日期、出厂编号。
YC/T 129--1996
7.1.2包装、运输及贮存标志应符合YC/T10.12—1993中3.5的规定。7.2包装、运输及贮存
7.2.1整机包装应符合YC/T10.12中的有关要求。7.2.2随机文件应符合YC/T11.2的有关规定7.2.3运输、贮存应符合YC/T10.12一1993中第4章的规定。在开箱验货前，若采购方在露天放置包装箱时应采取防雨、水措施。
8产品责任
产品责任宜在采购方与供方签订的合同中予以明确。注：建议至少在合同中明确：采购方在遵守本标准和产品使用说明书规定的条件下，整机自开箱验货确认无误之日起13个月内，若因制造质量而不能正常使用，供方应免费修理或更换。308
YC/T129—1996
附录A
（标准的附录）
对透明薄膜的要求
透明薄膜为经过电晕处理的双向拉伸聚丙烯薄膜BOPP、OPP,其规格应符合下列规定：a）厚度：0.020mm~0.022mm；
b）宽度：370mm±5nm;
c）卷简孔直径：75mm士2mm。
