【烟草行业标准(YC)】 烟草机械 产品工艺文件 工艺规程设计

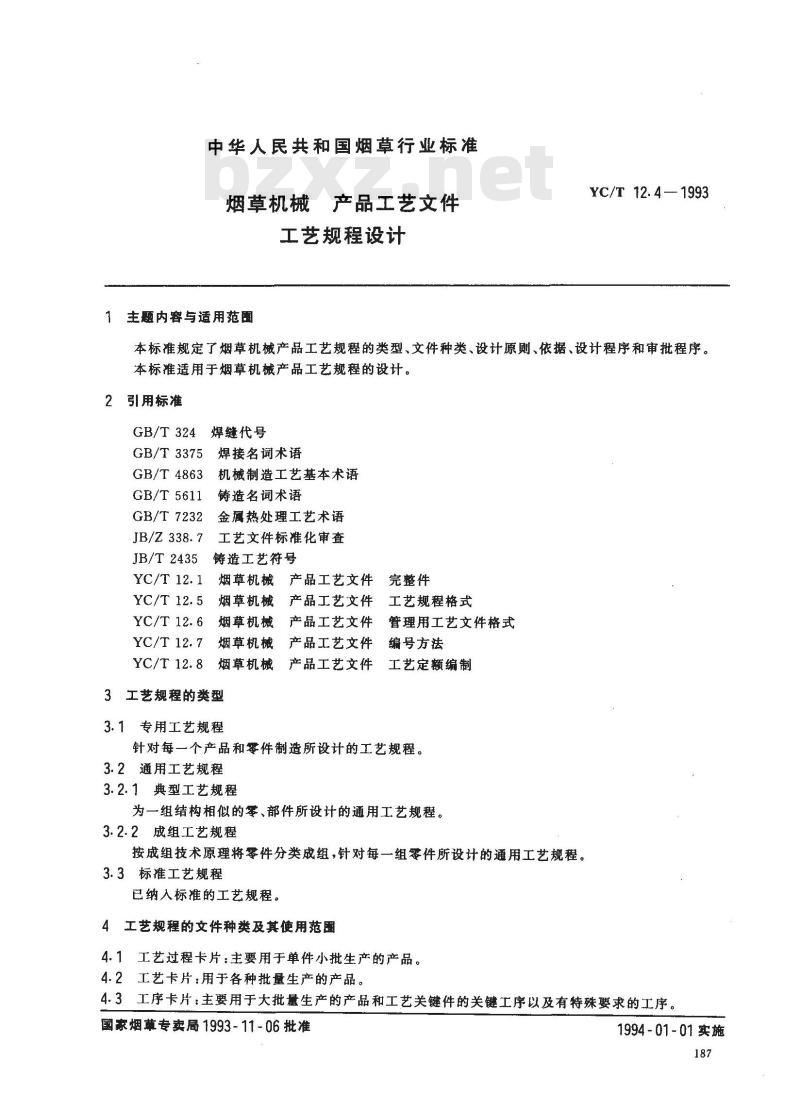

中华人民共和国烟草行业标准
烟草机械产品工艺文件
工艺规程设计
1主题内容与适用范围
YC/T 12.4— 1993
本标准规定了烟草机械产品工艺规程的类型、文件种类、设计原则、依据、设计程序和审批程序。本标准适用于烟草机械产品工艺规程的设计。2引用标准
GB/T324焊缝代号
GB/T3375
焊接名词术语
GB/T 4863
GB/T 5611
GB/T 7232
JB/Z338.7
JB/T2435
YC/T 12. 1
机械制造工艺基本术语
铸造名词术语
金属热处理工艺术语
工艺文件标准化审查
铸造工艺符号
烟草机械产品工艺文件
完整件
YC/T 12.5
YC/T 12. 6
YC/T 12.7
YC/T 12. 8
烟草机械
烟草机械
烟草机械
烟草机械
3工艺规程的类型
3.1专用工艺规程
产品工艺文件
工艺规程格式
产品工艺文件
产品工艺文件
管理用工艺文件格式
编号方法
产品工艺文件
工艺定额编制
针对每一个产品和零件制造所设计的工艺规程。3.2通用工艺规程
3.2.1典型工艺规程bZxz.net
为一组结构相似的零、部件所设计的通用工艺规程。3.2.2成组工艺规程
按成组技术原理将零件分类成组，针对每一组零件所设计的通用工艺规程。3.3标准工艺规程
已纳入标准的工艺规程。
4工艺规程的文件种类及其使用范圃4.1工艺过程卡片：主要用于单件小批生产的产品。4.2工艺卡片：用于各种批量生产的产品。4.3工序卡片：主要用于大批量生产的产品和工艺关键件的关键工序以及有特殊要求的工序。国家烟草专卖局1993-11-06批准1994-01-01 实施
YC/T 12.4-1993

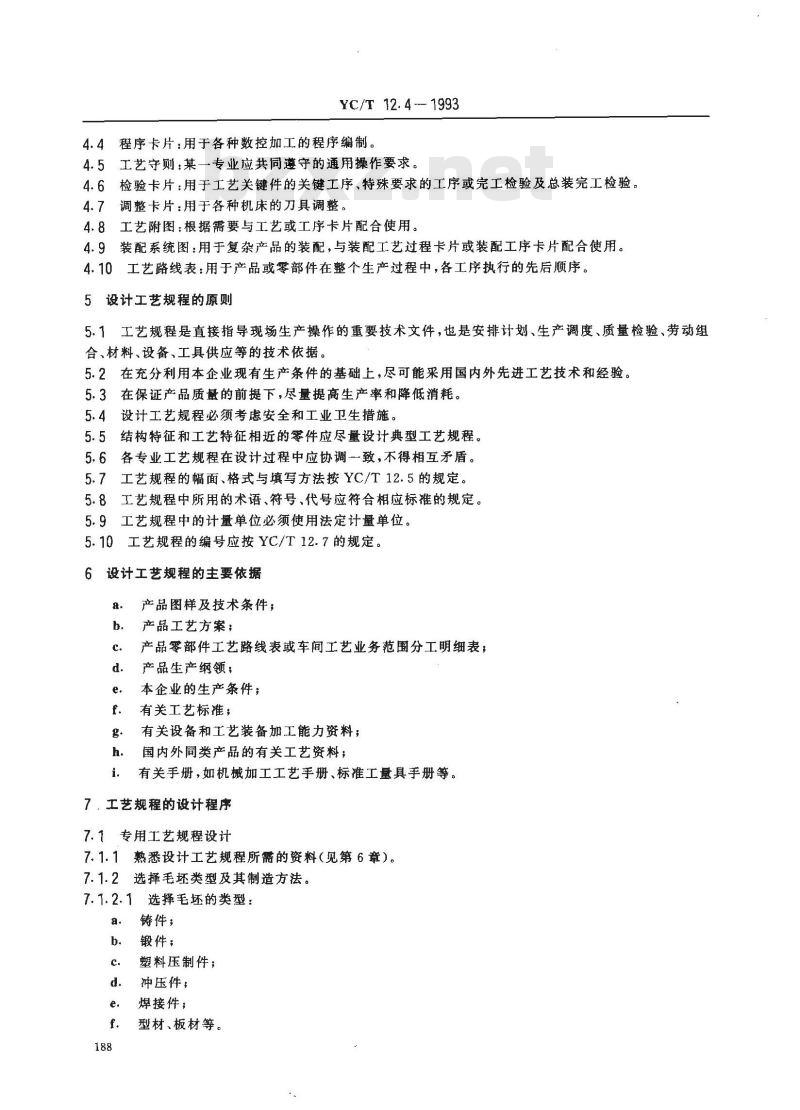

4.4程序卡片：用于各种数控加工的程序编制。4.5工艺守则：某一专业应共同遵守的通用操作要求。4.6检验卡片：用于工艺关键件的关键工序、特殊要求的工序或完工检验及总装完工检验。4.7调整卡片：用于各种机床的刀具调整。4.8工艺附图：根据需要与工艺或工序卡片配合使用。4.9装配系统图：用于复杂产品的装配，与装配工艺过程卡片或装配工序卡片配合使用。4.10工艺路线表：用于产品或零部件在整个生产过程中，各工序执行的先后顺序。5设计工艺规程的原则
5.1工艺规程是直接指导现场生产操作的重要技术文件，也是安排计划、生产调度、质量检验、劳动组合、材料、设备、工具供应等的技术依据。5.2在充分利用本企业现有生产条件的基础上，尽可能采用国内外先进工艺技术和经验。5.3在保证产品质量的前提下，尽量提高生产率和降低消耗。5.4设计工艺规程必须考虑安全和工业卫生措施。5.5结构特征和工艺特征相近的零件应尽量设计典型工艺规程。5.6各专业工艺规程在设计过程中应协调一致，不得相互矛盾。5.7工艺规程的幅面、格式与填写方法按YC/T12.5的规定。5.8工艺规程中所用的术语、符号、代号应符合相应标准的规定。5.9工艺规程中的计量单位必须使用法定计量单位。5.10工艺规程的编号应按YC/T12.7的规定。设计工艺规程的主要依据
产品图样及技术条件，
产品工艺方案；
产品零部件工艺路线表或车间工艺业务范围分工明细表，产品生产纲领；
本企业的生产条件；
有关工艺标准；
有关设备和工艺装备加工能力资料；国内外同类产品的有关工艺资料；有关手册，如机械加工工艺手册、标准工量具手册等。i
7，工艺规程的设计程序
7.1专用工艺规程设计
7.1.1熟悉设计工艺规程所需的资料（见第6章）。7.1.2选择毛坏类型及其制造方法。选择毛坏的类型：
7. 1.2. 1
铸件；
锻件；
塑料压制件；
冲压件；
焊接件；
型材、板材等。

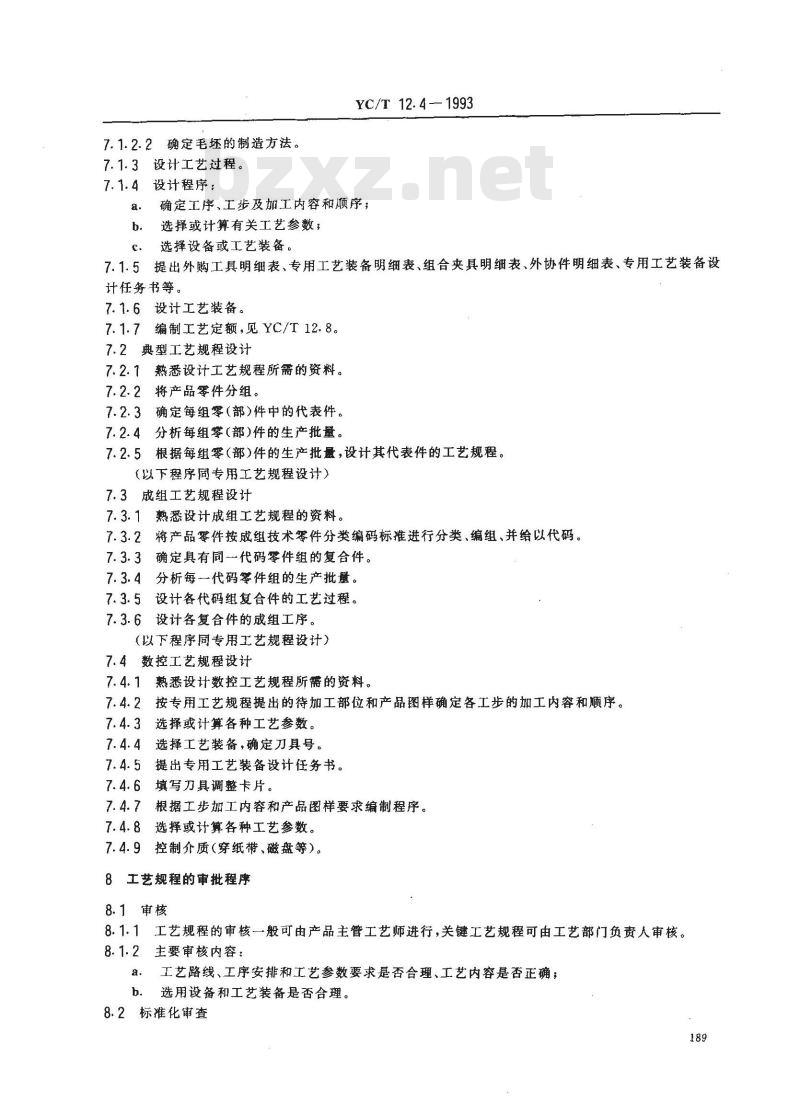

7.1.2.2确定毛坏的制造方法。
7.1.3设计工艺过程。
7.1.4设计程序：
YC/T 12. 4 -— 1993
a、确定工序、工步及加工内容和顺序；选择或计算有关工艺参数；
选择设备或工艺装备。
7.1.5提出外购工具明细表、专用工艺装备明细表、组合夹具明细表、外协件明细表、专用工艺装备设计任务书等。
7.1.6设计工艺装备。
7.1.7编制工艺定额，见YC/T12.8。7.2典型工艺规程设计
7.2.7熟悉设计工艺规程所需的资料。7.2.2将产品零件分组。
7.2.3确定每组零（部）件中的代表件。7.2.4分析每组零（部）件的生产批量。7.2.5根据每组零（部）件的生产批量，设计其代表件的工艺规程。（以下程序同专用工艺规程设计）7.3成组工艺规程设计
7.3.1熟悉设计成组工艺规程的资料。7.3.2将产品零件按成组技术零件分类编码标推进行分类、编组、并给以代码。7.3.3确定具有同一代码零件组的复合件。7.3.4分析每一代码零件组的生产批量。7.3.5设计各代码组复合件的工艺过程。7.3.6设计各复合件的成组工序。（以下程序同专用工艺规程设计）7.4数控工艺规程设计
7.4.1熟悉设计数控工艺规程所需的资料。7.4.2按专用工艺规程提出的待加工部位和产品图样确定各工步的加工内容和顺序。7.4.3选择或计算各种工艺参数。7.4.4选择工艺装备，确定刀具号。7.4.5提出专用工艺装备设计任务书。7.4.6填写刀具调整卡片。
7.4.7根据工步加工内容和产品图样要求编制程序。7.4.8选择或计算各种工艺参数。7.4.9控制介质（穿纸带、磁盘等）。8工艺规程的审批程序
8.1审核
8.1.1工艺规程的审核一般可由产品主管工艺师进行，关键工艺规程可由工艺部门负责人审核。8.1.2主要审核内容：
、工艺路线、工序安排和工艺参数要求是否合理、工艺内容是否正确；b.
选用设备和工艺装备是否合理。8.2标准化审查

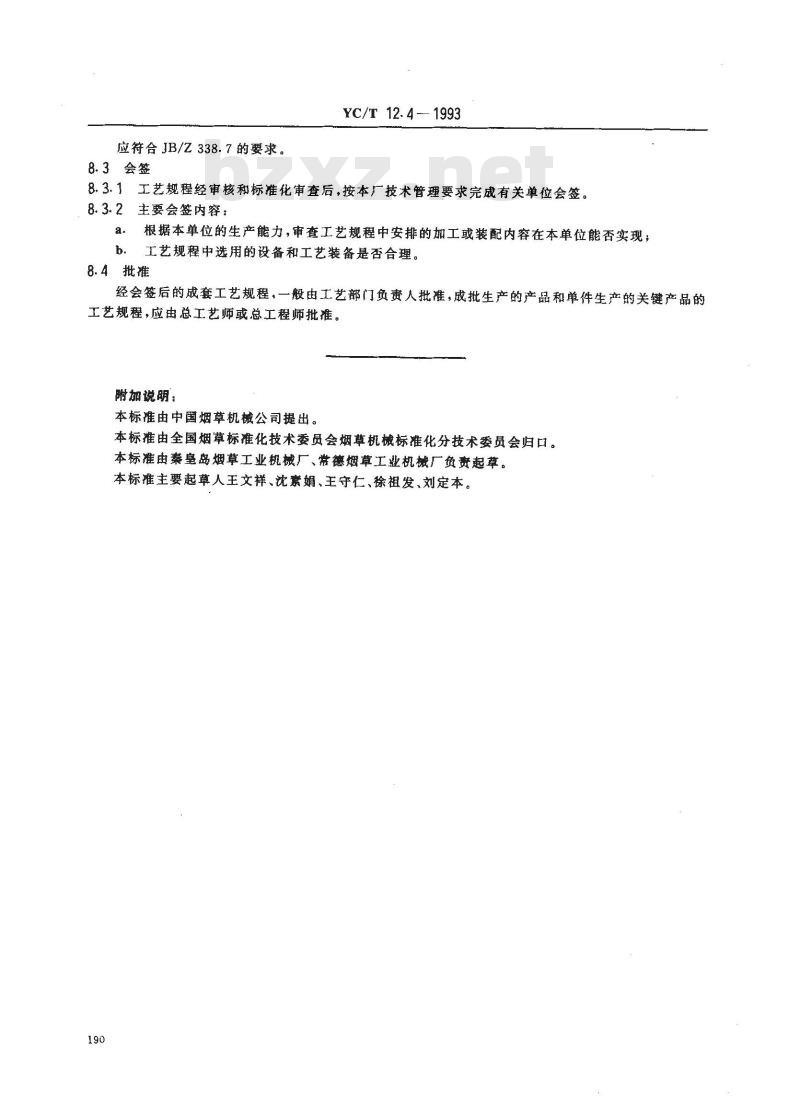

应符合JB/Z338.7的要求。
8.3会签
YC/T12.4-1993
8.3.1工艺规程经审核和标准化审查后，按本厂技术管理要求完成有关单位会签。8.3.2主要会签内容：
根据本单位的生产能力，审查工艺规程中安排的加工或装配内容在本单位能否实现；工艺规程中选用的设备和工艺装备是否合理。8.4批准
经会签后的成套工艺规程，一般由工艺部门负责人批准，成批生产的产品和单件生产的关键产品的工艺规程，应由总工艺师或总工程师批准。附加说明：
本标准由中国烟草机械公司提出。本标准由全国烟草标准化技术委员会烟草机械标准化分技术委员会归口。本标准由秦皇岛烟草工业机械厂、常德烟草工业机械厂负费起草。本标推主要起草人王文祥、沈素娟、王守仁、徐祖发、刘定本。190
