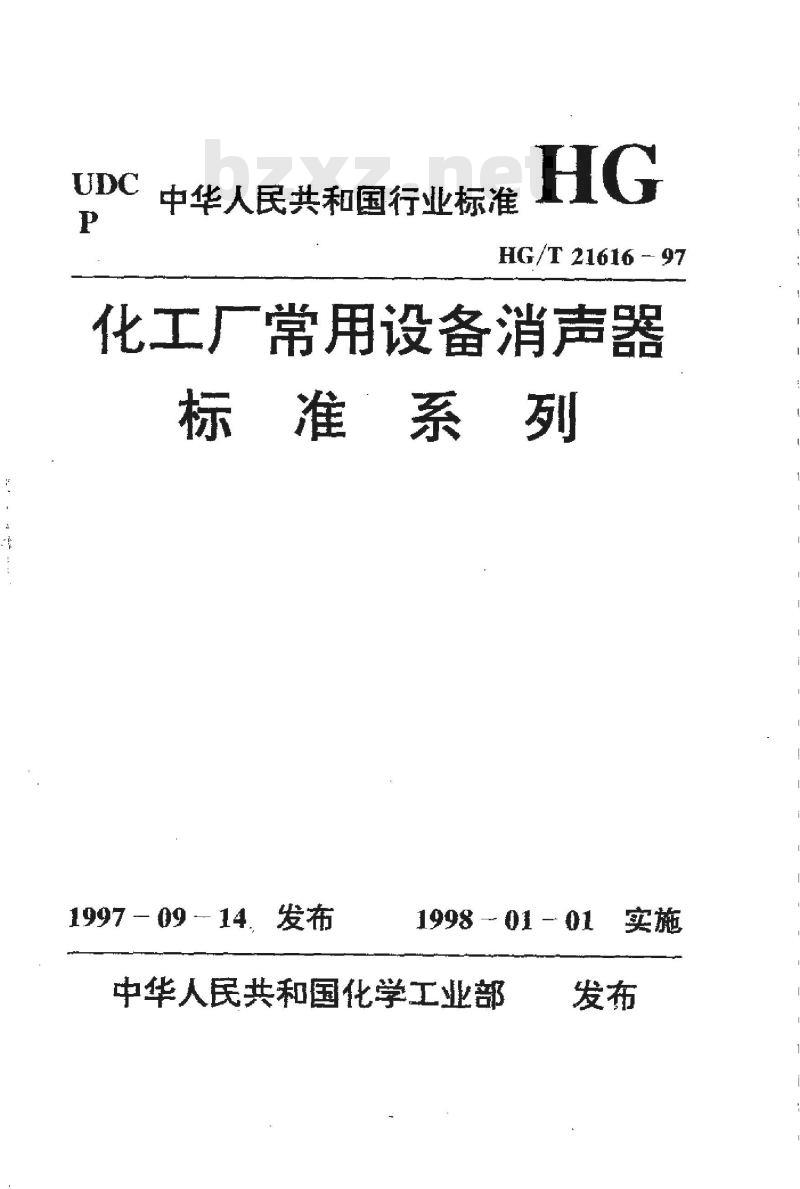

【化工行业标准(HG)】 化工厂常用设备消声器标准系列

中华人民共和国行业标准
HG/T21616-97
化工厂常用设备消声器
标准系列
1997 － 09 14， 发布
1998 -- 01 - 01
中华人民共和国化学工业部
化学工业部文件

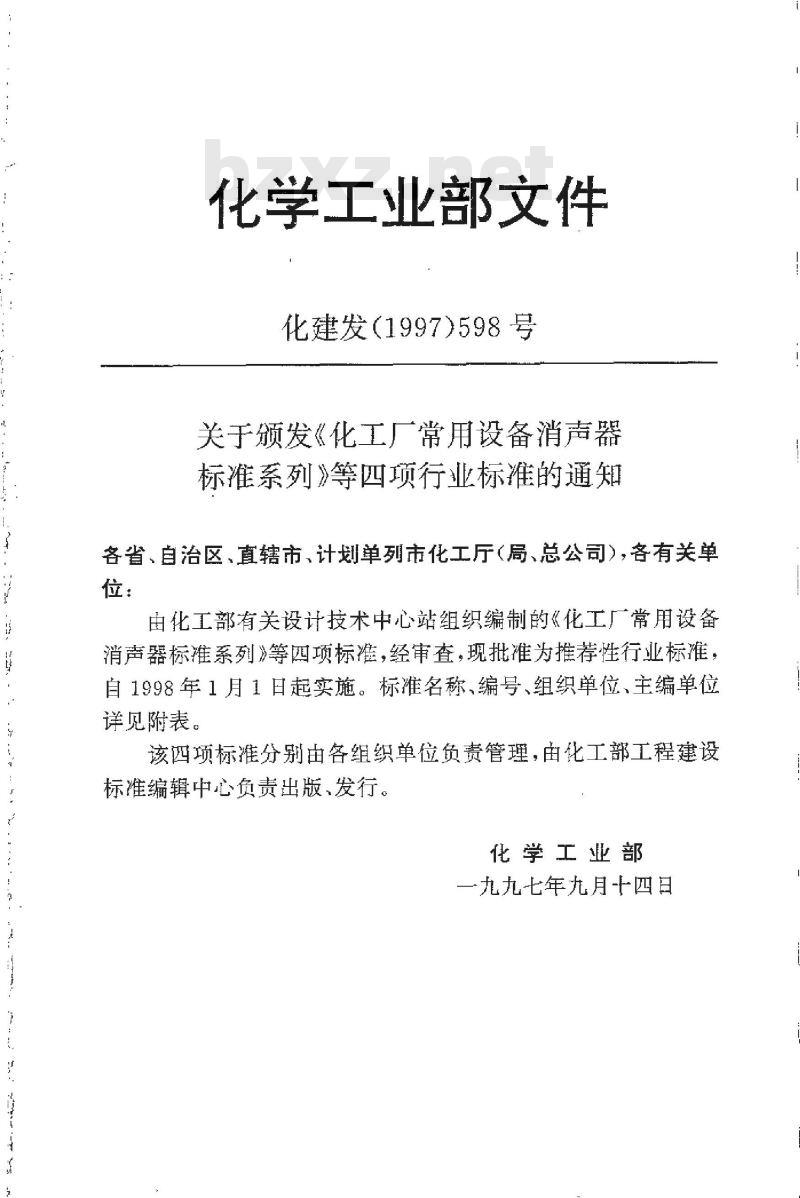

化建发（1997)598号
关于颁发《化工厂常用设备消声器标准系列》等四项行业标准的通知各省、自治区、直辖市、计划单列市化工厅（局、总公司），各有关单位：
由化工部有关设计技术中心站组织编制的《化工厂常用设备消声器标准系列》等四项标准，经审查，现批准为推荐性行业标准，自1998年1月1日起实施。标准名称、编号、组织单位、主编单位详见附表。
该四项标准分别由各组织单位负责管理，由化工部工程建设标准编辑中心负责出版、发行。化学工业部
九九七年九月十四日

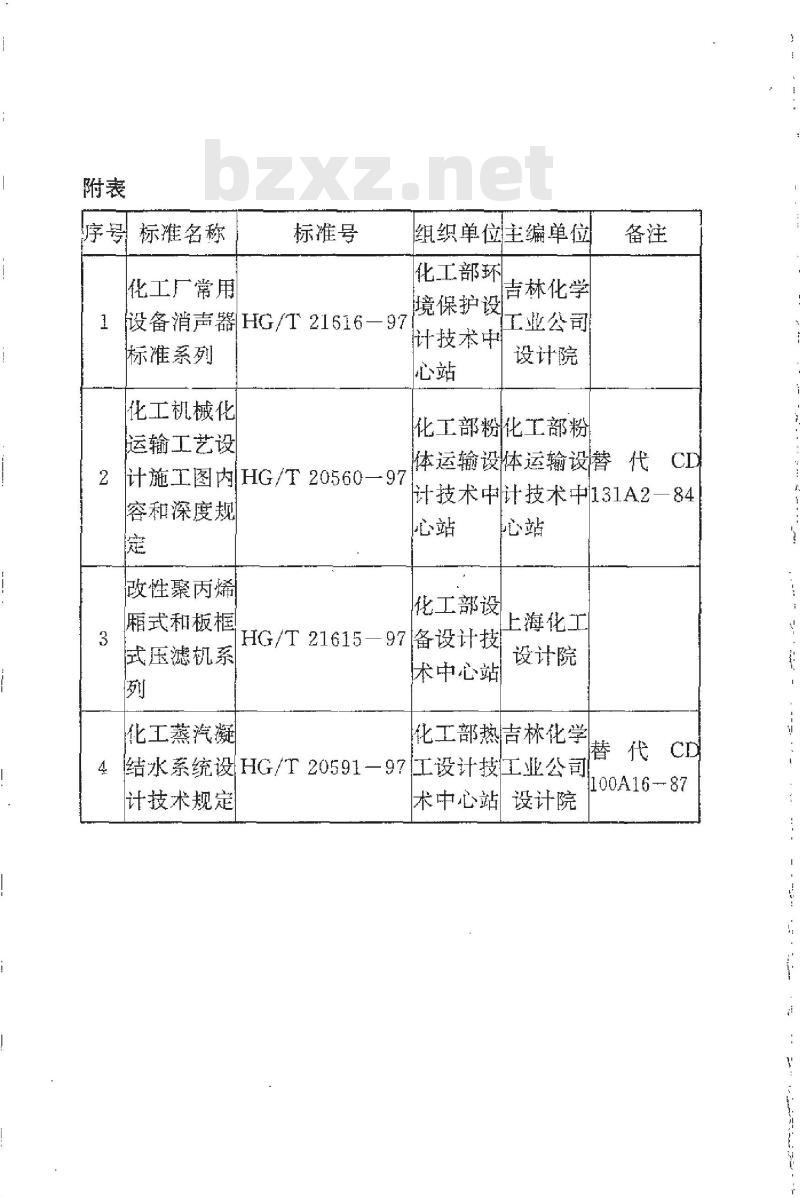

标准名称
化工厂常用
标准号
设备消声器HG/T21616-97
标准系列
化工机械化
运输工艺设
计施工图内HG/T20560-
容和深度规
改性聚丙烯
厢式和板框
武压滤机系
化工蒸汽凝
HG/T21615-
组织单位主编单位
化工部环
吉林化学
境保护设
计技术中
工业公司
设计院
化工部粉化工部粉
本运输设体运输设替代CD
计技术中计技术中131A2-84
化工部设
备设计技
术中心站
上海化工
设计院
化工部热吉林化学
替代CD
结水系统设HG/T20591-97工设计技工业公司计技术规定
术中心站设计院
100A1687

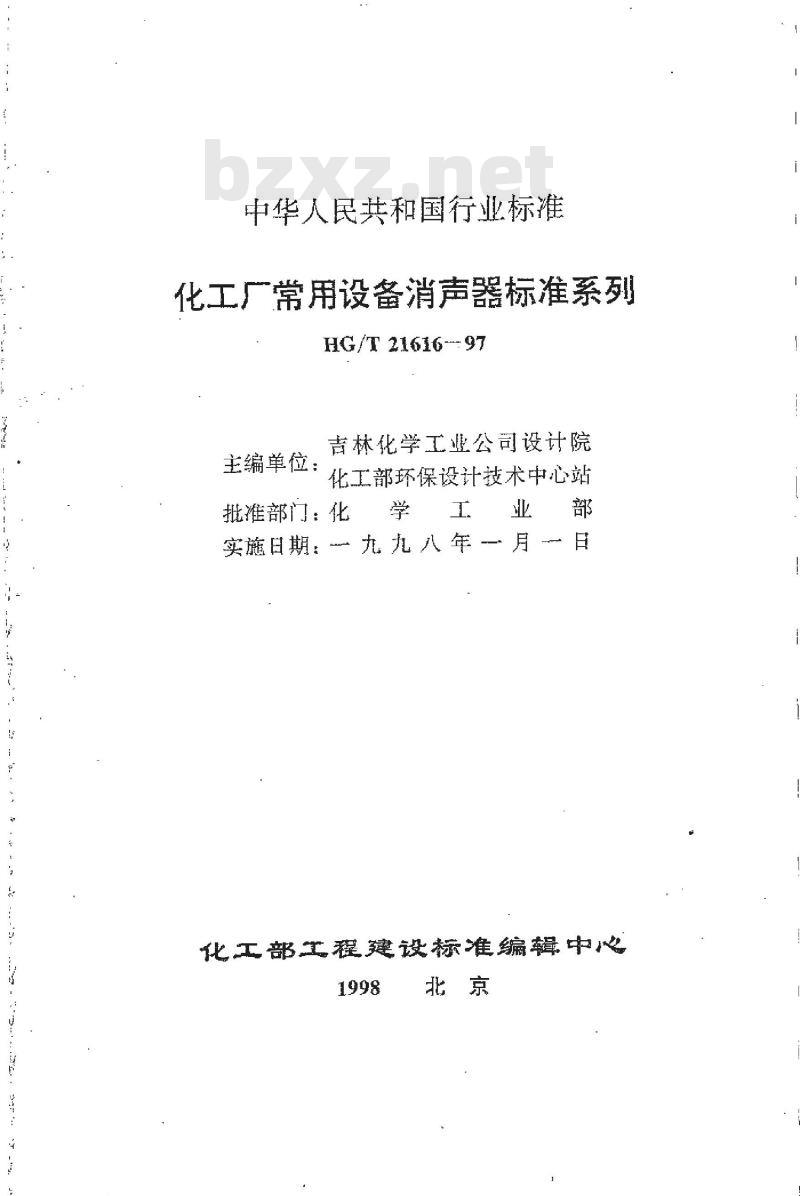

中华人民共和国行业标准
化工广常用设备消声器标准系列HG/T 21616-- 97
主编单位
吉林化学工业公司设计院
化工部环保设计技术中心站
批准部门：化　学　工业部
实施日期：九九八年一月日
化工部工程建设标准编辑中心

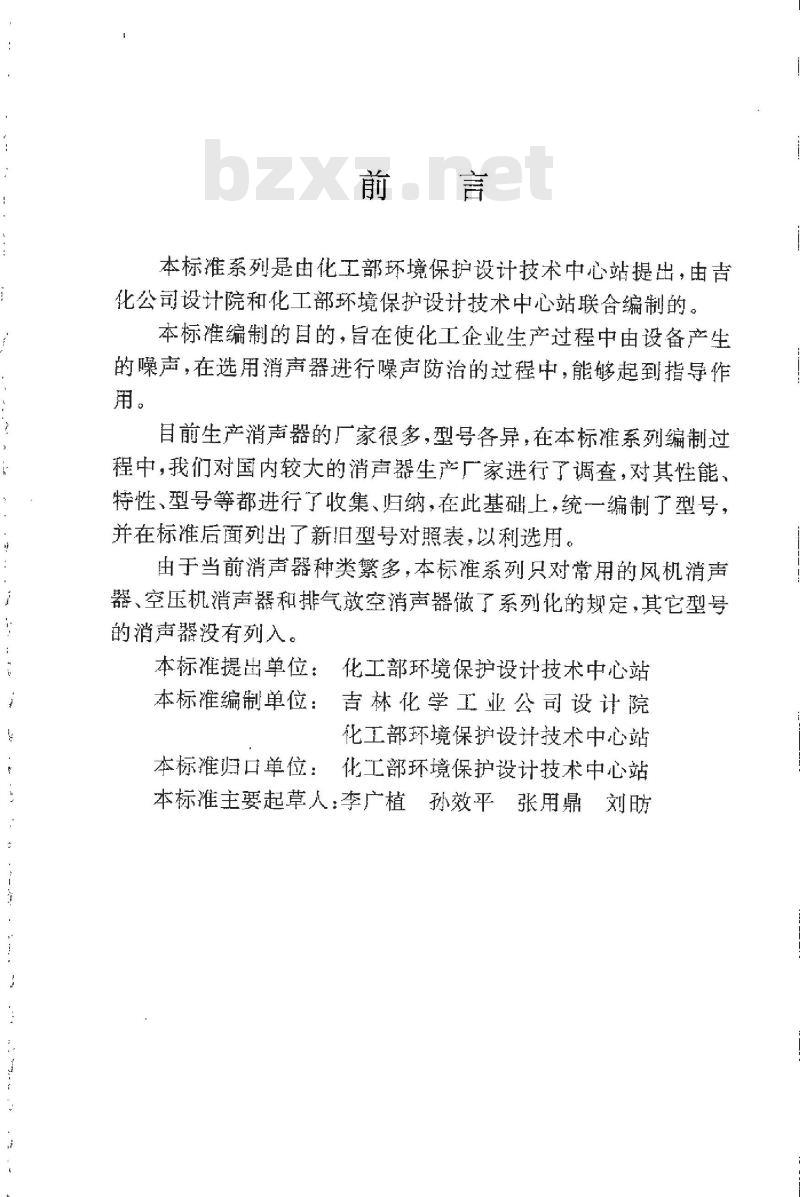

本标准系列是由化工部环境保护设计技术中心站提出，由吉化公司设计院和化工部环境保护设计技术中心站联合编制的。本标准编制的自的，旨在使化工企业生产过程中由设备产生的噪声，在选用消声器进行噪声防治的过程中，能够起到指导作用。
目前生产消声器的厂家很多，型号各异，在本标准系列编制过程中，我们对国内较大的消声器生产厂家进行了调查，对其性能、特性、型号等都进行了收集、归纳，在此基础上，统一编制了型号，并在标准后面列出了新旧型号对照表，以利选用由于当前消声器种类繁多，本标准系列只对常用的风机消声器、空压机消声器和排气放空消声器做了系列化的规定，其它型号的消声器没有列入。
本标准提出单位：化工部环境保护设计技术中心站本标准编制单位：吉林化学工业公司设计院化工部环境保护设计技术中心站本标准归口单位：化工部环境保护设计技术中心站本标准主要起草人：李广植孙效平张用鼎刘防r
一般规定
1.1适用范围
1.2分类
1.3五大类消声器特性
2系列参数及标记方法
2.1风机消声器系列参数及标记方法2.2空压机消声器系列参数及标记方法2.3排气放空消声器系列参数及标记方法3常用消声器标准系列·
3.1风机消声器标准系列
3.1.1通风空调消声器系列
3.1.2高压离心通风消声器系列·3.1.3罗茨鼓风机消声器系列
锅炉鼓风机消声器系列·
轴流风机消声器系列
3.2空压机消声器系列
3.2.1HK-ZK-1型消声器系列
3.2.2HK-ZK-2型消声器系列
3.2.3HK-WK-3型消声器系列
3.3排气放空消声器系列
3.3.1HP-QP-1型消声器系列
3.3.2HP-GP-2型消声器系列
3.3.3HP-QP-3型消声器系列
3.4消声器新旧型号对照
技术要求，
5消声器的选用··
消声器的安装·
7试验方法与检验规则·
8标志、包装、运输、储存
附录A消声器压力损失系数的测定附录B消声器的评价方法
附录C吸声构件制作安装技术要求编制说明
1　一般规定　
适用范围
本标准系列中的消声器适用于化工生产中各类产生噪声的设备消声，根据发声设备类别及技术参数、规格，选用不同类型的消声器，最大消声量在5OdB(A)以内。1.2分类
消声器按消声原理及结构的不同，可分为五大类，每大类里又分为不同的型式，见表1.2所示。实际工程中，按设备种类可分为风机消声器，空压机消声器、排气喷流消声器等。
消声器
消声器分类
所包括型
直管式、片式、
折板式声流
式、蜂窝式、弯
性，扩张室式、共振
消声器
阻抗复合式
微穿孔板
消声器
喷注型
消声器
腔式干涉型
阻一扩型
阻共型
阻—扩--共型
单层微穿孔板
消声器、双层微
穿孔板消声器www.bzxz.net
小孔喷注型
降压扩容型
多孔扩散型
消声频率特性
具有中、高频的
消声性能
具有低、中频消
声性能
具有低、中、高
频消声性能
具有宽频带消
声性能、
宽频带消声特
适用于消除风
机、燃气轮机进
气噪声等
适用于消除空
压机、内燃机、
汽车排气噪声
适用于消除鼓
风机、发动机试
车台噪声
可用于高温、潮
，湿有水气、有油
雾、粉尘及要求
特别清洁卫生
的场所
适用子消除压
力气体排放噪
声，以及锅炉排
气、化工工艺气
体排放噪声
13.1阻性消声器
1.3五大类消声器特性
阻性消声是利用声波在多孔性吸声材料中传播时，摩擦将声能转化为热能而散发掉，以达到消声的目的。阻性消声器其有良好的中、高频消声性能。
1.3.2抗性消声器
该类消声器是利用声波的反射、于涉及共振等原理，吸收或阻碍声能向外传播。它适用千消除中、低频噪声或窄带噪声。1.3.3微穿孔板消声器
该类滑声器是建立在微孔声结构基础上的既有阻文有抗共振式消声器。此消声器可承受较高气流速度的冲击，耐高温，不怕水和潮湿，能耐-一定粉尘。
1.3.4复合式消声器
为了达到宽频带、高吸收的消声效果，可将阻性和抗性消声器组合为复合式消声器。该类消声器既有阻性吸声材料，又有共振器、扩张室、穿孔屏等声学滤波器件1.3.5扩容减压、小孔喷注式排气放空消声器为降低高温、高速、高压排气喷流噪声而设计的排气放空消声器。
从结构上看，风机消声器、空压机消声器大都是阻性或阻抗复式消声器，排气喷流消声器大都是节流降压，扩容隆速，或小乳喷注型消声器。
系列参数及标记方法
2.1风机消声器系列参数及标记方法系列参数包括：型号、风量（流量）、风速、外形尺寸、安装尺寸法兰尺寸)以及重量等。
标记方法
HF-- X× -XX
消声器序号
特性、用途
化工风机
2.2空压机消声器系列参数及标记方法系列参数包括：型号、适用气量、外形尺寸、联接法兰尺寸、消声量、重量等。
标记方法
XX XX
消声器序号
特性、用途
化工空压机
排气放空消声器系列参数及标记方法2.3
系列参数包括：型号、适用气量、外形尺寸、联接尺寸、消声量、重量等。
标记方法
消声器序号
特性、用途
化工排气
