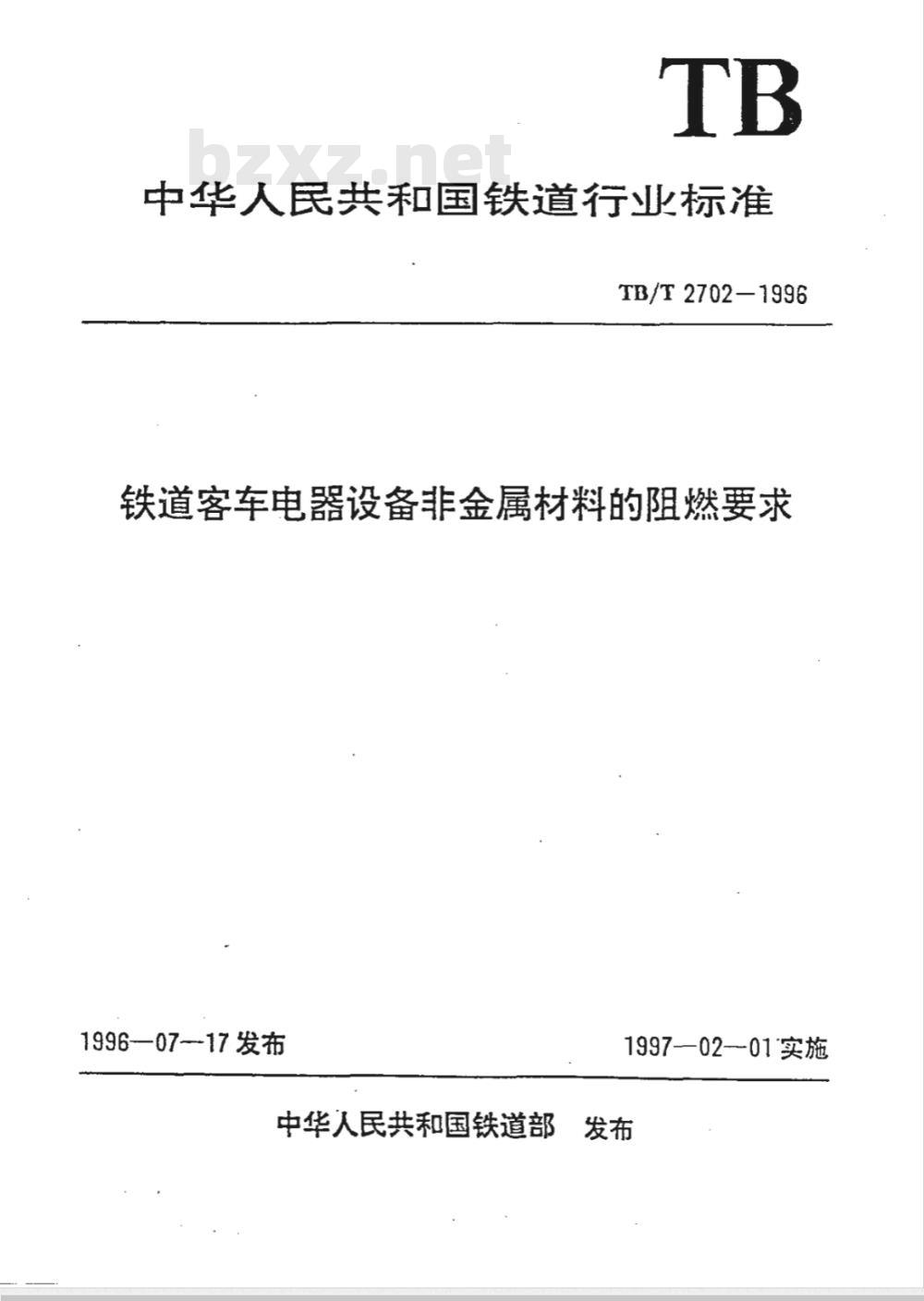

【铁路运输行业标准(TB)】 铁道客车电器设备非金属材料的阻燃要求

中华人民共和国铁道行业标准
TB/T2702-1996
铁道客车电器设备非金属材料的阻燃要求1996—07-17发布
1997—0201实施
中华人民共和国铁道部

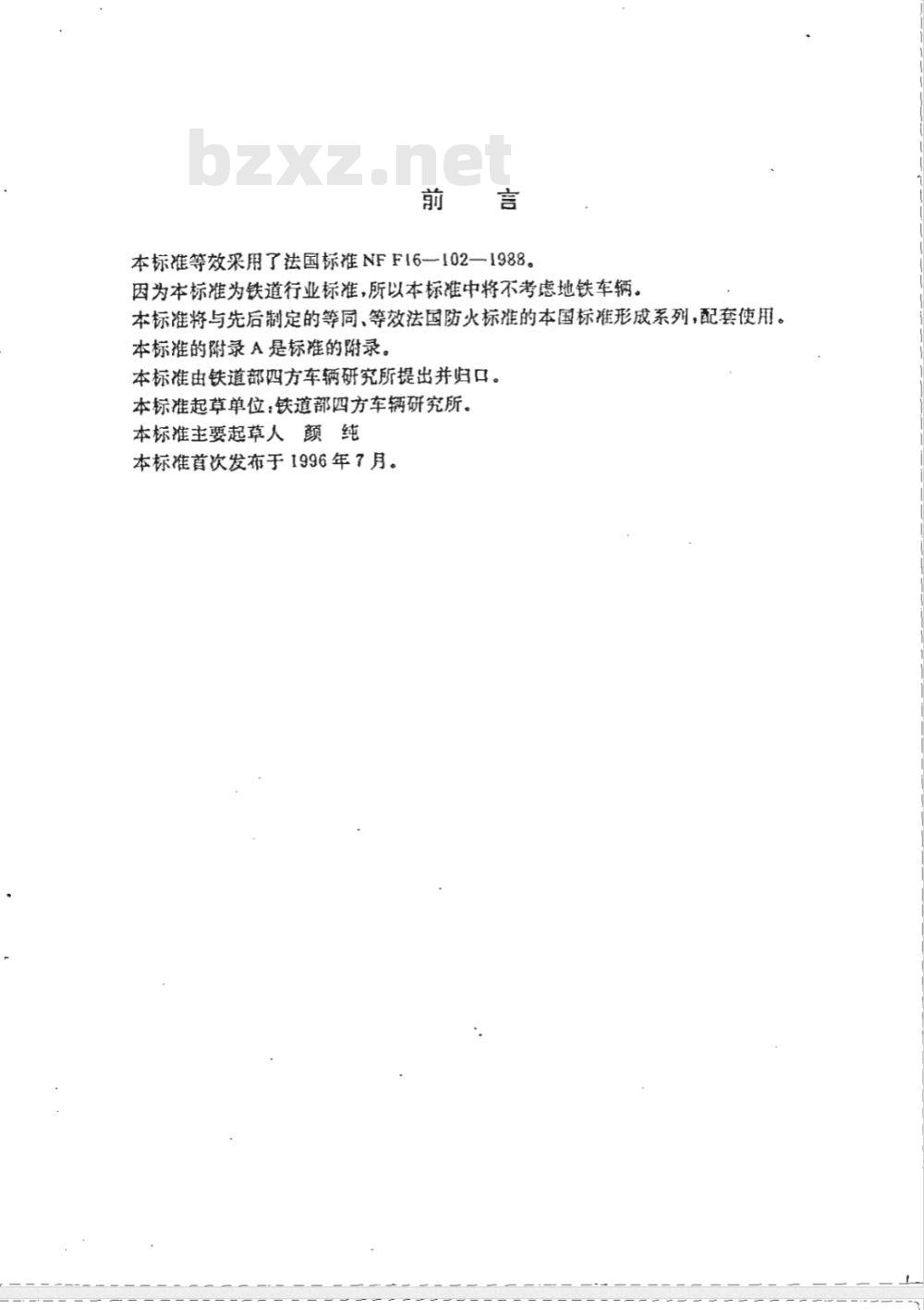

本标谁等效采用了法国标准NFF16—102—1988。因为本标准为铁道行业标准，所以本标准中将不考虑地铁车辆。本标准将与先后制定的等同、等效法国防火标准的本国标准形成系列，配套使用。本标推的附录A是标准的附录。
本标准由铁道部四方车辆研究所提出并归口。本标准起草单位：铁道部四方车辆研究所。本标推主要起草人颜纯
本标准首次发布于1996年7月。

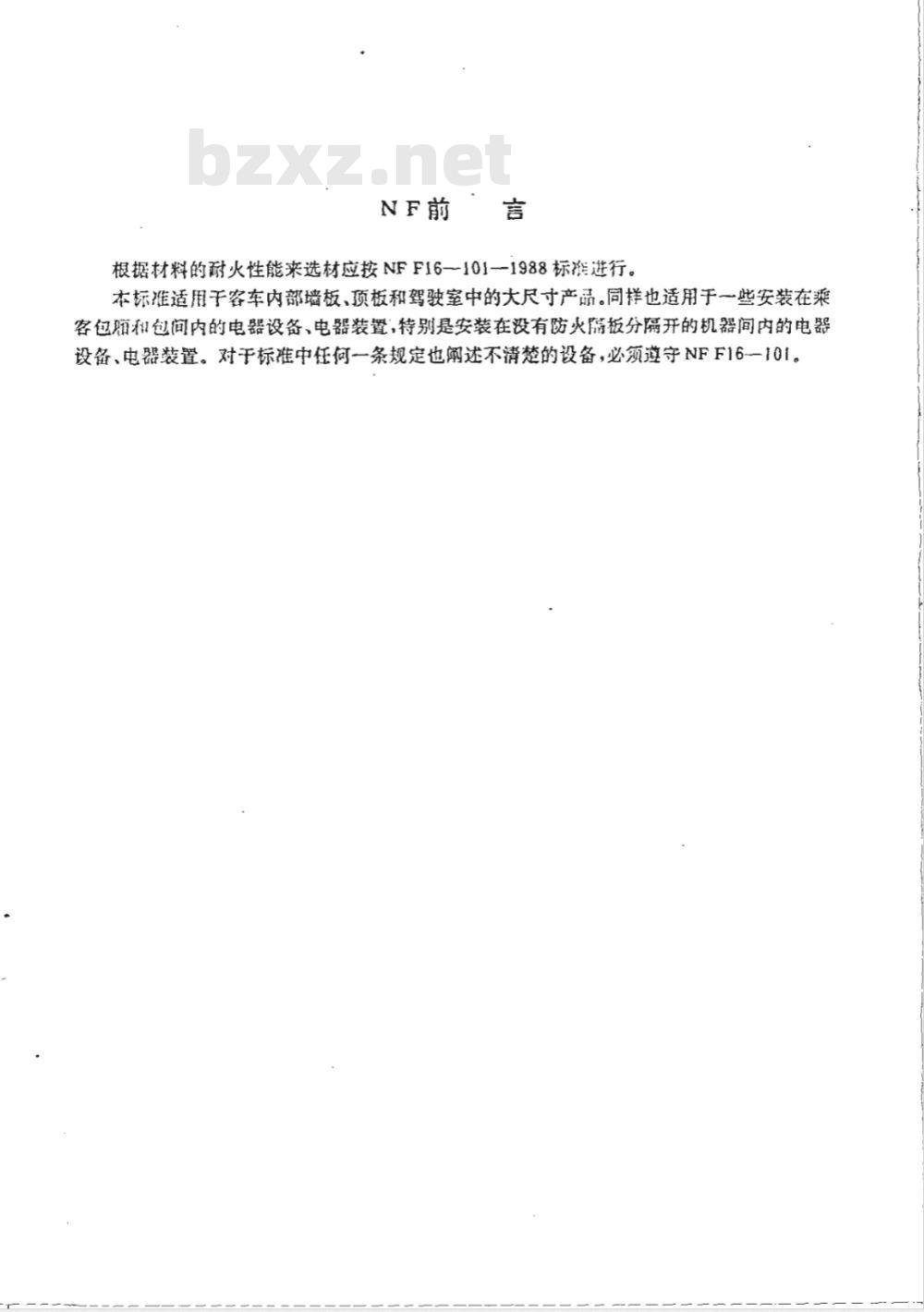

根据材料的耐火性能来选材应按NFF16-101-1988标旗进行。本标准适用于客车内部墙板、顶板和驾驶室中的大尺寸产品。同样也适用于一些安装在乘客包陷利包间内的电器设备、电器装置，特别是安装在没有防火隔板分隔开的机器间内的电器设备、电器装置。对干标准中任何一条规定也阙述不清楚的设备，必须遵守NFF16一101。1目的
中华人民共和国铁道行业标准
TB/T2702-1996

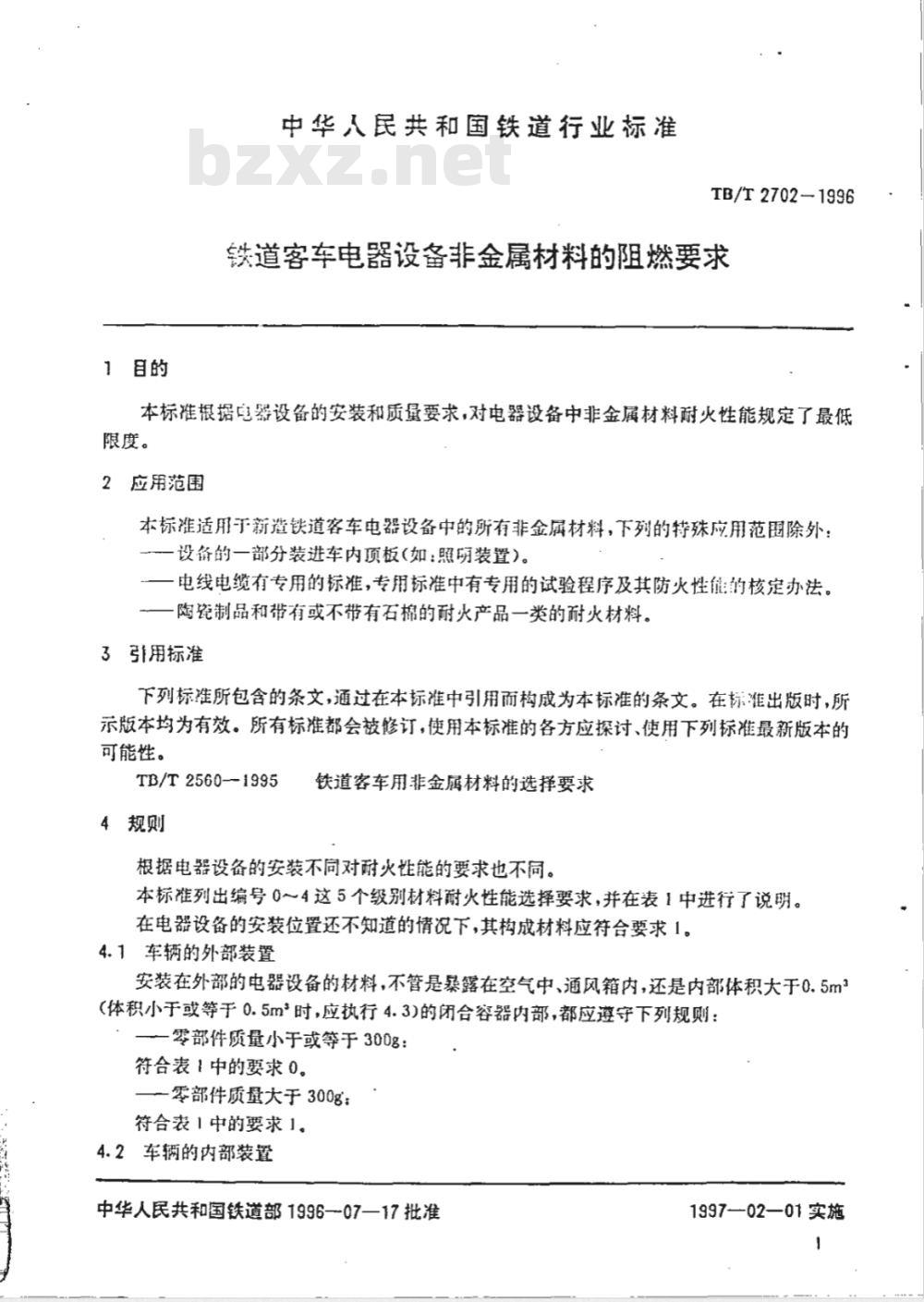

铁道客车电器设备非金属材料的阻燃要求本标准根据电器设备的安装和质量要求，对电器设备中非金属材料耐火性能规定了最低限度。
2应用范围
本标准适用于新造铁道客车电器设备中的所有非金属材料，下列的特殊应用范围除外：设备的一部分装进车内项板(如：照明装置)。一电线电缆有专用的标准，专用标准中有专用的试验程序及其防火性能的核定办法。一陶瓷制品和带有或不带有石棉的耐火产品一类的耐火材料。3引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。
TB/T2560--1995
4规则
铁道客车用非金属材料的选择要求根据电器设备的安装不同对耐火性能的要求也不同。本标准列出编号0～4这5个级别材料耐火性能选择要求，并在表1中进行了说明。在电器设备的安装位置还不知道的情况下，其构成材料应符合要求1。4.1车辆的外部装置
安装在外部的电器设备的材料，不管是暴露在空气中、通风箱内，还是内部体积大于0.5m(体积小于或等于0.5m*时，应执行4.3)的闭合容器内部，都应遵守下列规则：一零部件质量小于或等于300g：符合表1中的要求0。
一零部件质量大于300g：
符合表1中的要求1。
4.2车辆的内部装置
中华人民共和国铁道部199607一17批准1997—02—01实施
在机器间内
要求0
要求1
要求2
要求3
要求4
TB/T2702-1996

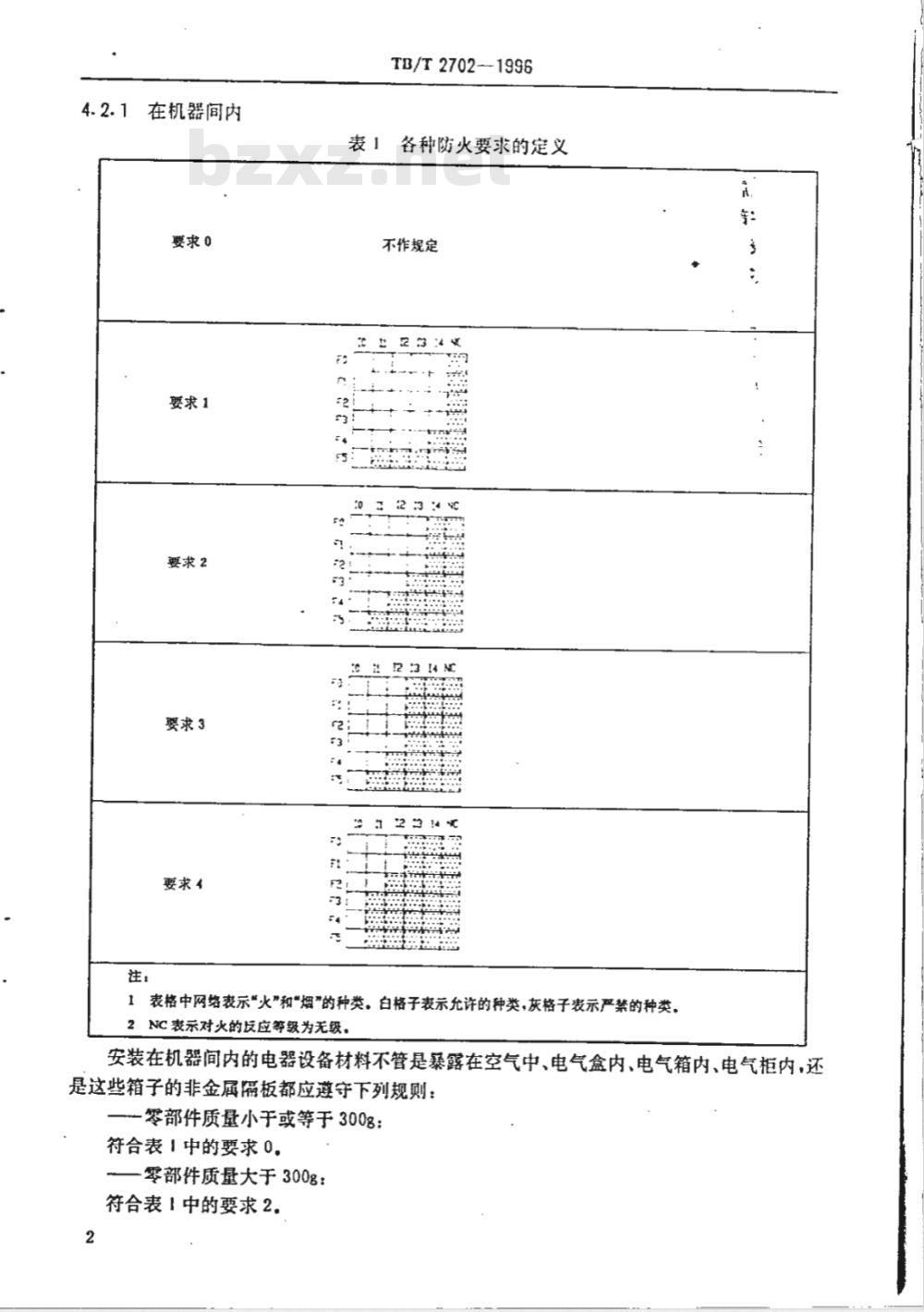

表」各种防火要求的定义
不作规定免费标准bzxz.net
1表格中网络表示*火”和\烟”的种类，白格子表示允许的种类，灰格子表示严禁的种类。2NC表示对火的反应等级为无级，安装在机器间内的电器设备材料不管是暴露在空气中、电气盒内、电气箱内、电气柜内，还是这些箱子的非金属隔板都应遵守下列规则：-零部件质量小于或等于300g：
符合表1中的要求0.
一零部件质量大于300g：
符合表1中的要求2.
4.2.2在乘客包间内
TB/T2702—1996
安装在乘客包间内的电器设备材料，无论是暴露在空气中，没有防火隔板的电气箱内，还是箱子非金窦隔板，都应遵守下列规则：一零邪件质量小于或等于.100g：符合表1中的要求2。烟指数等级不作强制性规定。—-零部件质量大于100g：
符合表1中的要求3。
如果电气箱装有防火隔板，应执行4.2.1。4.2.3在机器间和乘客包间内，所有靠近（距离小于或等于5mm)额定电压为直流大于500V和交流大于380V的电器回路的非绝缘部件处使用的材料，都应符合表1中的要求3。4.3闭合腔内的装置
-安装在内部体积小于或等于0.5m的金属闭合腔内的电器装置的非金属材料不受任何特殊规则(表1中的要求0)限制。—一安装在内部体积大于0.5m的金属闭合腔内的电器设备的非金属材料应符合4.1或4.2耐火性能的要求。
4.4清漆、毛毡、条形物和浸溃处理件清漆、毛毡、条形物和经过浸渍处理的绝缘材料上的非金属材料不受任何特殊规则(表1中的要求0)限制。
5检验
当装置的尺寸符合试件尺寸要求时，其耐火性能应根据TB/T2560的规定来检验。当装置的尺寸不符合试件尺寸要求时，任何试验都不可进行，检验和选材要求依据由材料提供者所提供的技术卡片上指定的材料的种类来进行.在引起争议的情况下，材料的种类可根据供货者所提供的试件或材料的变种或同一材料的大尺寸零件上取样来进行要求。3
附录A(标准的附录)
外部：
质量≤3008
质盘>300g
采客包间：
质量100g
质量>100g
表A1主要规则摘要
装置的安装位置
一靠近（距离5mm）额定电压为直流大于500V和交流大于380V的电器回路的非绝缘部件处使用的材料在闭合腔内：
体积≤0.5m
体积>0.5m2
消漆、毛毡、条形物和设溃处理件注，
·烟指数等级不作强制性规定。*视设备的安装部位按4.1或4.2要求选择，要求
