【冶金行业标准(YB)】 焦炉用硅砖

YB/T5013-1997

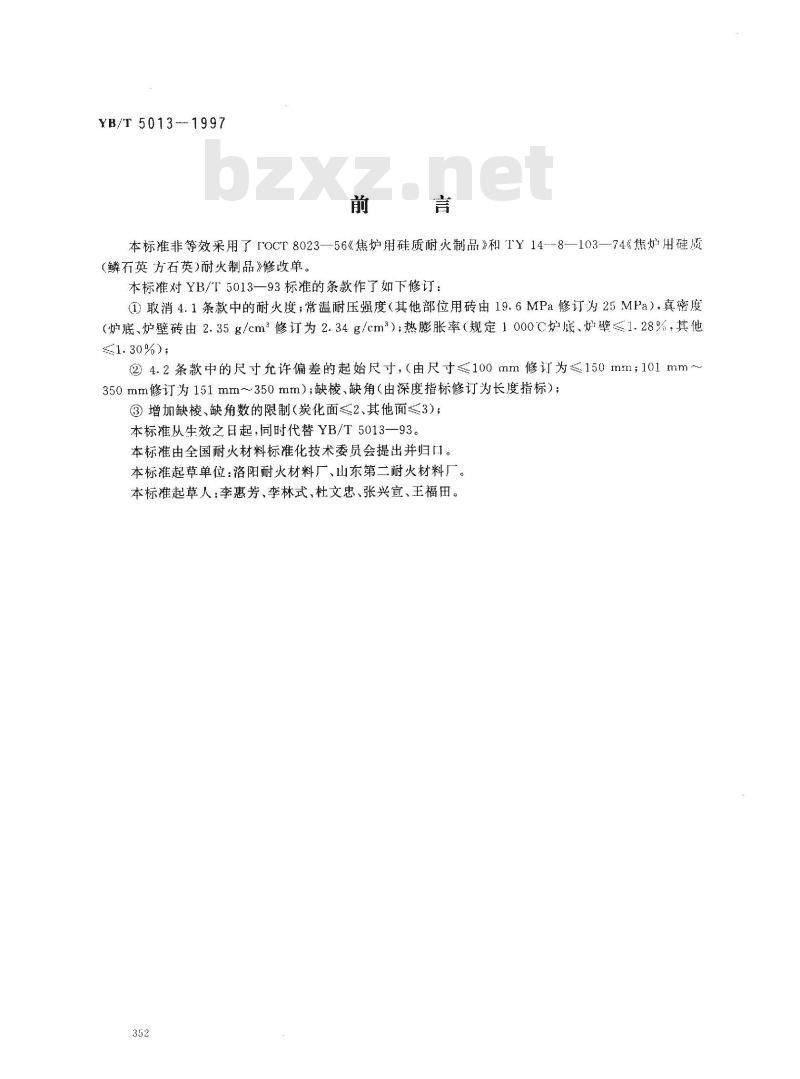

本标准非等效采用了「OCT8023—56《焦炉用硅质耐火制品》和TY14--8—103—74≤焦用硅质(鳞石英方石英）耐火制品》修改单。本标准对YB/T5013—93标准的条款作了如下修订：①取消4.1条款中的耐火度；常温耐压强度（其他部位用砖由19.6MPa修订为25MPa），真密度（炉底、炉壁砖由2.35g/cm2修订为2.34g/cm）：热膨胀率（规定1000℃炉底、炉壁≤1.28%，其他≤1.30%);
②4.2条款中的尺寸允许偏差的起始尺寸，（由尺寸≤100mm修订为≥150mm；101mm～350mm修订为151mm~～350mm）；缺棱、缺角（由深度指标修订为长度指标）；③增加缺棱、缺角数的限制（炭化面≤2、其他面≤3）；本标准从生效之日起，同时代替YB/T5013—93。本标准由全国耐火材料标准化技术委员会提出并归。本标准起草单位：洛阳耐火材料厂、山东第二耐火材料厂。本标准起草人：李惠芳、李林式、杜文忠、张兴宣、王福田。352

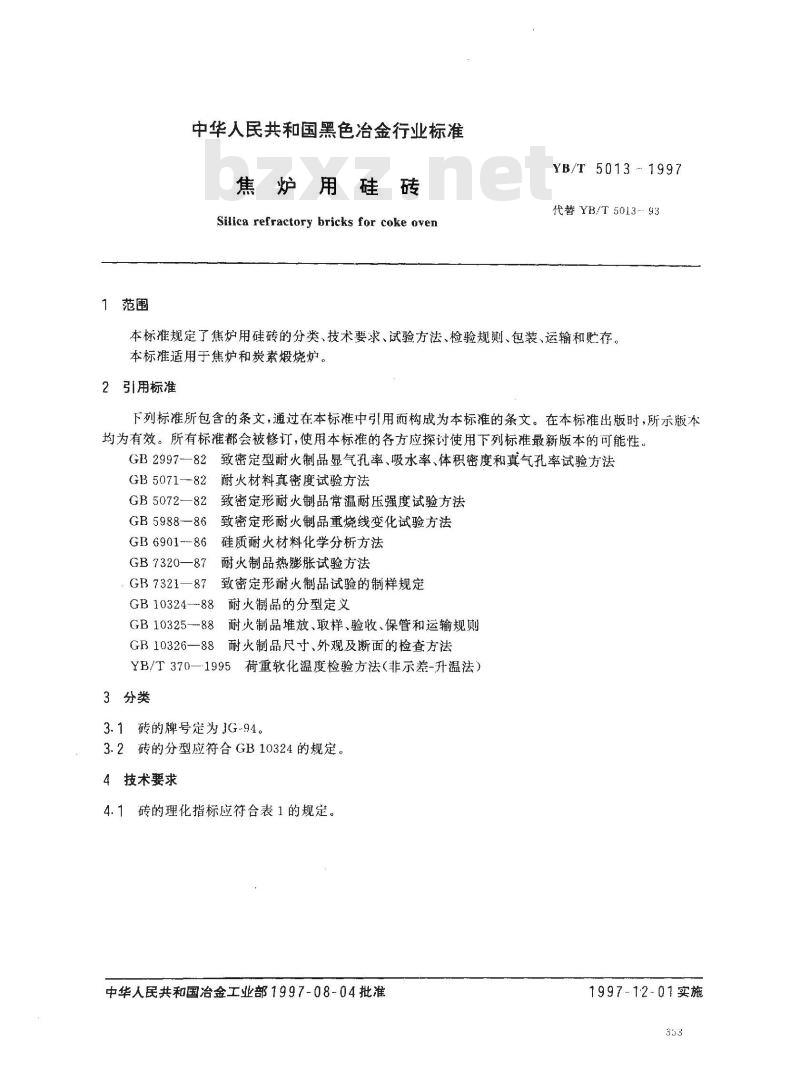

1范围
中华人民共和国黑色冶金行业标准焦炉用硅砖
Silica refractory bricks for coke ovenYB/T5013--1997
代替YB/T5013-~93
本标准规定了焦炉用硅砖的分类、技术要求、试验方法、检验规则、包装、运输和贮存。本标适用于焦炉和炭素熳烧炉。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB299782致密定型耐火制品显气孔率、吸水率、体积密度和真气孔率试验方法GB 5071-82
耐火材料真密度试验方法
GB5072—82致密定形耐火制品常温耐压强度试验方法GB5988-86致密定形耐火制品重烧线变化试验方法GB690186硅质耐火材料化学分析方法耐火制品热膨胀试验方法
GB7320—87
GB7321-87致密定形耐火制品试验的制样规定GB10324-88
耐火制品的分型定义
GB 10325--88
GB 10326—88
耐火制品堆放、取样、验收、保管和运输规则耐火制品尺寸、外观及断面的检查方法YB/T370—-1995荷重软化温度检验方法（非示差-升温法）3分类
3.1砖的牌号定为JG~94。
3.2砖的分型应符合GB10324的规定。4技术要求
4.1砖的理化指标应符合表1的规定。中华人民共和国冶金工业部1997-08-04批准1997-12-01实施

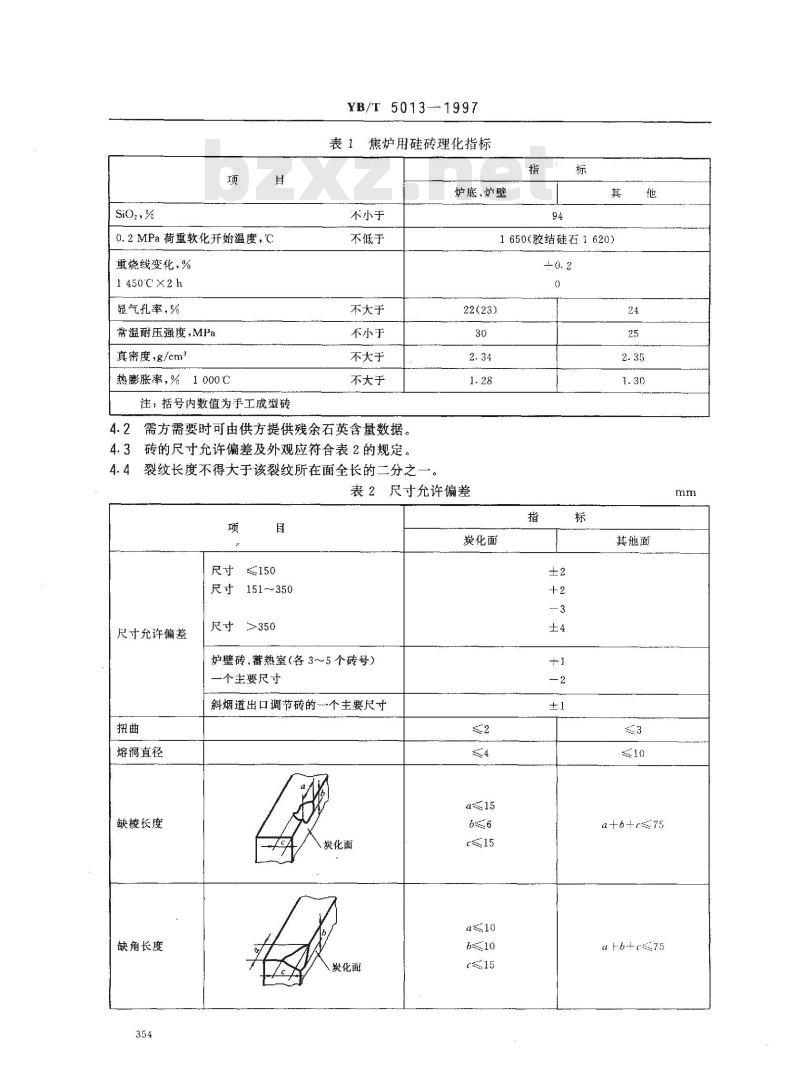

SiO2，%
0.2MPa荷重软化开始温度，℃
重烧线变化，%
1450℃x2h
显气孔率，%
常温耐玉强度,MPa
真密度，g/cm2
热膨胀率，%1000℃
注：括号内数值为手工成型砖
YB/T 5013--1997
黛炉用硅砖理化指标
炉底、炉壁
不小于
不低于
不大于
不小于
不大于
不大于
需方需要时可由供方提供残余石英含量数据。4.2
砖的尺寸允许偏差及外观应符合表2的规定。4.3
裂纹长度不得大于该裂纹所在面全长的二分之一。指
1650（胶结硅石1620）
22(23)
表2尺寸允许偏差
炭化面
尺寸　≤150
尺寸 151～350
尺寸允许偏差
熔洞直径
缺棱长度
缺角长度
炉壁砖、蔷热室（各3～5个砖号）一个主要尺寸
斜烟道出口调节砖的一个主要尺寸2
炭化面
炭化面
其他面
a+6+r≤75
uf6+c75
缺棱、角个数
裂纹长度
宽度≤0.10
宽度0.11~0.25
宽度0.26~~0.50
宽度>0.50
注：硼砖面的扭曲按炭化面指标考核YB/T5013--1997

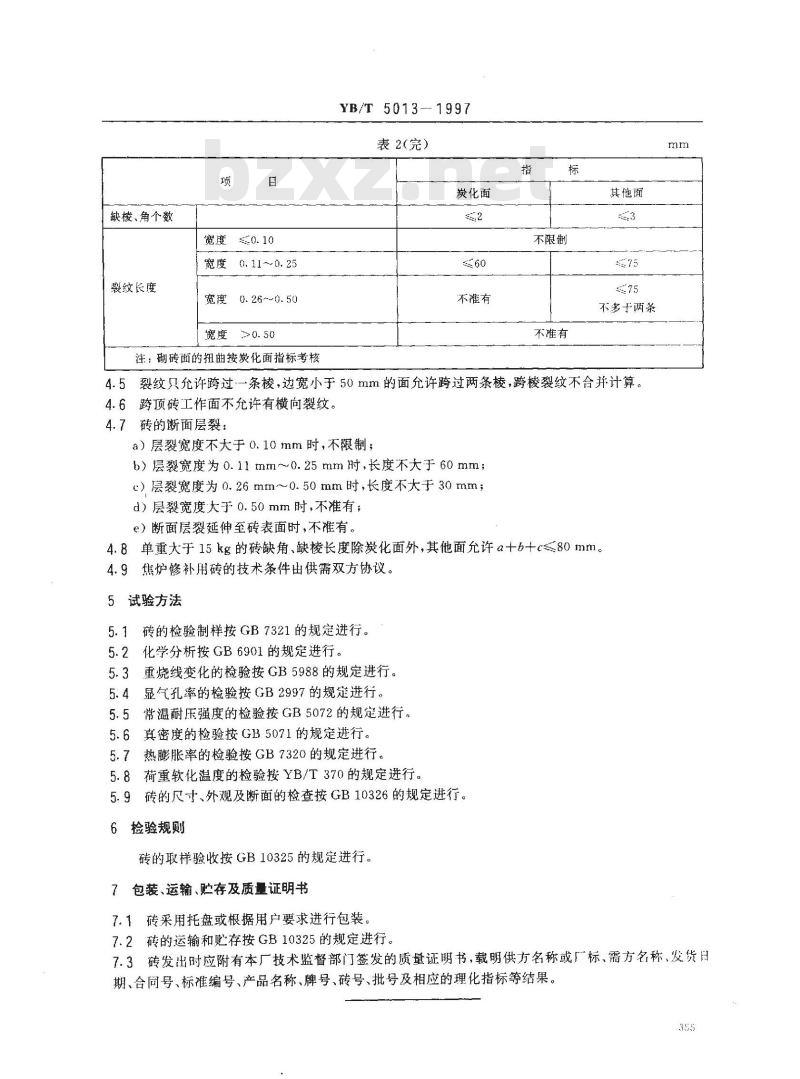

表2(完）
炭化面
不准有
不限制
不准有
其他面bzxZ.net
不多于两条
4.5裂纹只允许跨过一条棱，边宽小于50mm的面允许跨过两条棱，跨棱裂纹不合并计算。4.6跨顶砖工作面不允许有横向裂纹4.7砖的断面层裂：
a）层裂宽度不大于0.10mm时，不限制；b）层裂宽度为0.11mm～0.25mm时，长度不大于60mm；c）层裂宽度为0.26mm~0.50mm时，长度不大于30mm；d）层裂宽度大于0.50mm时，不准有；e）断面层裂延伸至砖表面时，不准有。4.8单重大于15kg的砖缺角、缺棱长度除炭化面外，其他面允许α+b+c≤80mm。4.9焦炉修补用砖的技术条件出供需双方协议。5试验方法
砖的检验制样按GB7321的规定进行。5.1
5.2化学分析按GB6901的规定进行。重烧线变化的检验按GB5988的规定进行。5.3
5.4显气孔率的检验按GB2997的规定进行。5.5常温耐压强度的检验按GB5072的规定进行。5.6真密度的检验按GB5071的规定进行。热膨胀率的检验按GB7320的规定进行。5.7
5.8荷重软化温度的检验按YB/T370的规定进行。5.9
砖的尺寸、外观及断面的检查按GB10326的规定进行。6检验规则
砖的取样验收按GB10325的规定进行。7包装、运输、贮存及质量证明书7.1砖采用托盘或根据用户要求进行包装mm
7.2砖的运输和贮存按GB10325的规定进行。7.3砖发出时应附有本厂技术监督部门签发的质量证明书，载明供方名称或厂标、需方名称、发货目期、合同号、标准编号、产品名称、牌号、砖号、批号及相应的理化指标等结果。355
