【冶金行业标准(YB)】 石墨电极

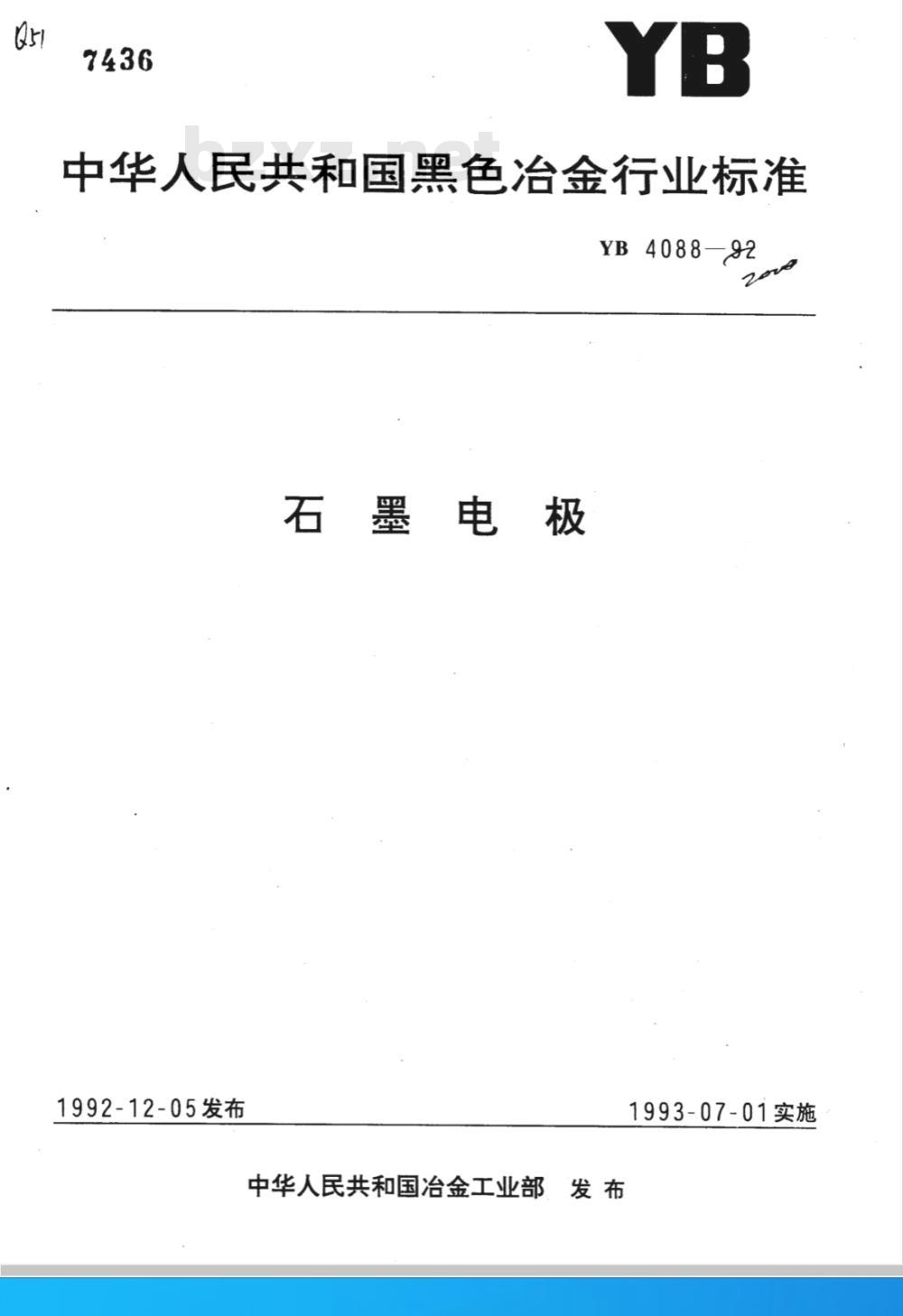

中华人民共和国黑色冶金行业标准YB 4088—92
石墨电极
1992-12-05发布
1993-07-01实施
中华人民共和国冶金工业部发布7436
中华人民共和国黑色治金行业标准石
1主题内容与适用范围
YB4088--92
本标准规定了石墨电极的外形、尺寸及偏差、技术要求、试验方法、检验规则、包装、标志、运输及贮存。
本标准适用于普通功率电弧炉作导电材料的石墨电极。2引用标准
GB1427
炭素材料取样方法
炭素材料灰分含量测定方法
GB1429
石墨电极抗折强度测定方法
GB9974
石墨电极弹性模量测定方法
整体石墨电极弹性模量试验声速法GB3074.42
石墨电极热膨胀系数(CTE)测定方法GB6.154
GB6717
GB8170
GB8719
炭素材料体积密度测定方法
炭素材料电阻率测定方法
数值修约规则
炭素材料及其制品的包装、标志、运输和质量证明书的一般规定3外形、尺寸及允许偏差
3.1石量电极的直径及允许偏差应符合表1的规定。表1
公称直径
中华人民共和国冶金工业部1992-12-05批准实际直径
黑皮部分最小
1993-07-01实施
YB 4088-92

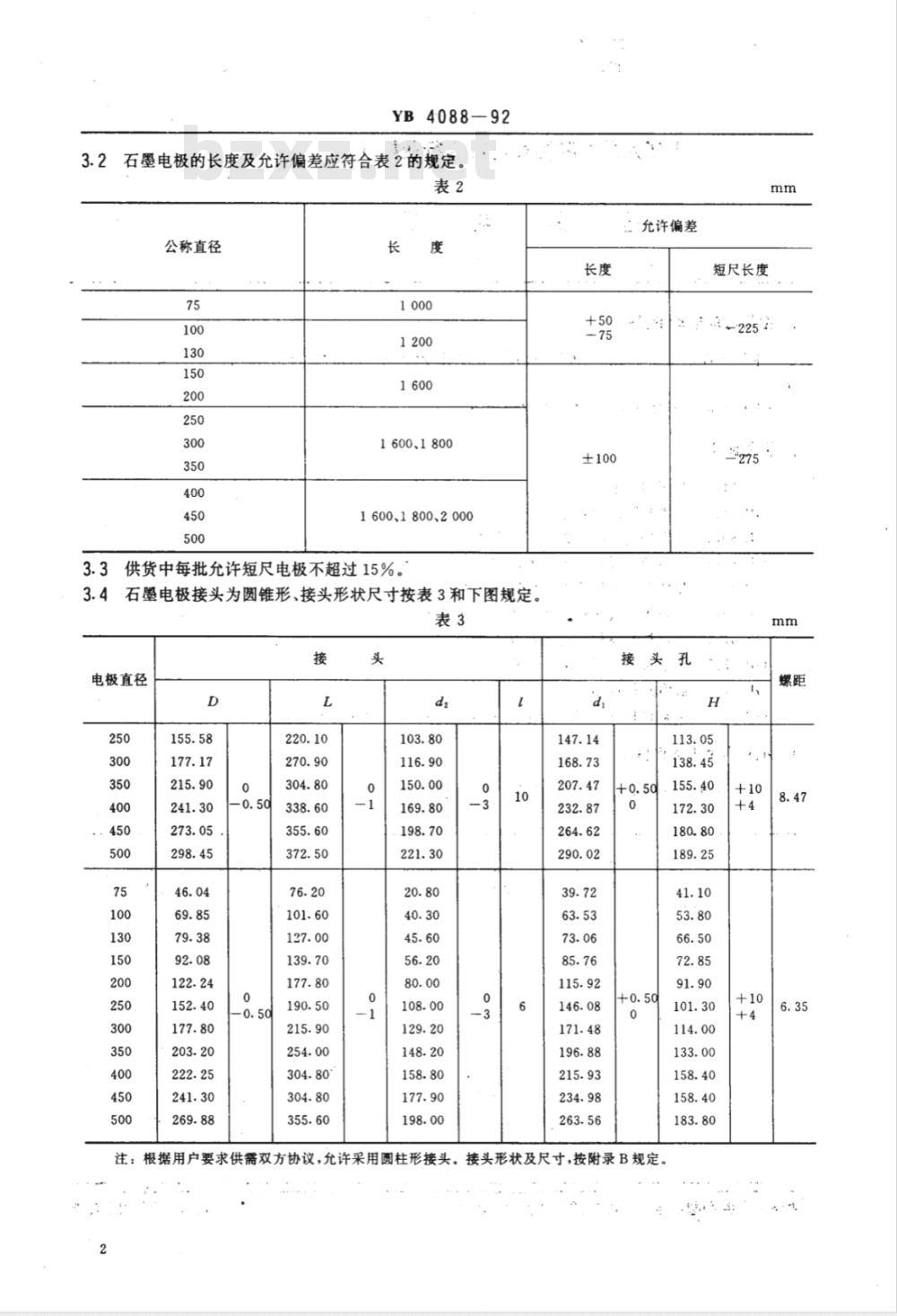

3.2石墨电极的长度及允许偏差应符合表2的规定。表2
公称直径
1600、1800
1600、1800、2000
3.3供货中每批允许短尺电极不超过15%。3.4石墨电极接头为圆锥形、接头形状尺寸按表3和下图规定。表3
电极直径
注：根据用户要求供需双方协议，允许采用圆柱形接头。0
：允许偏差
接头孔
短尺长度
接头形状及尺寸，按附录B规定。+10
YB4088-92

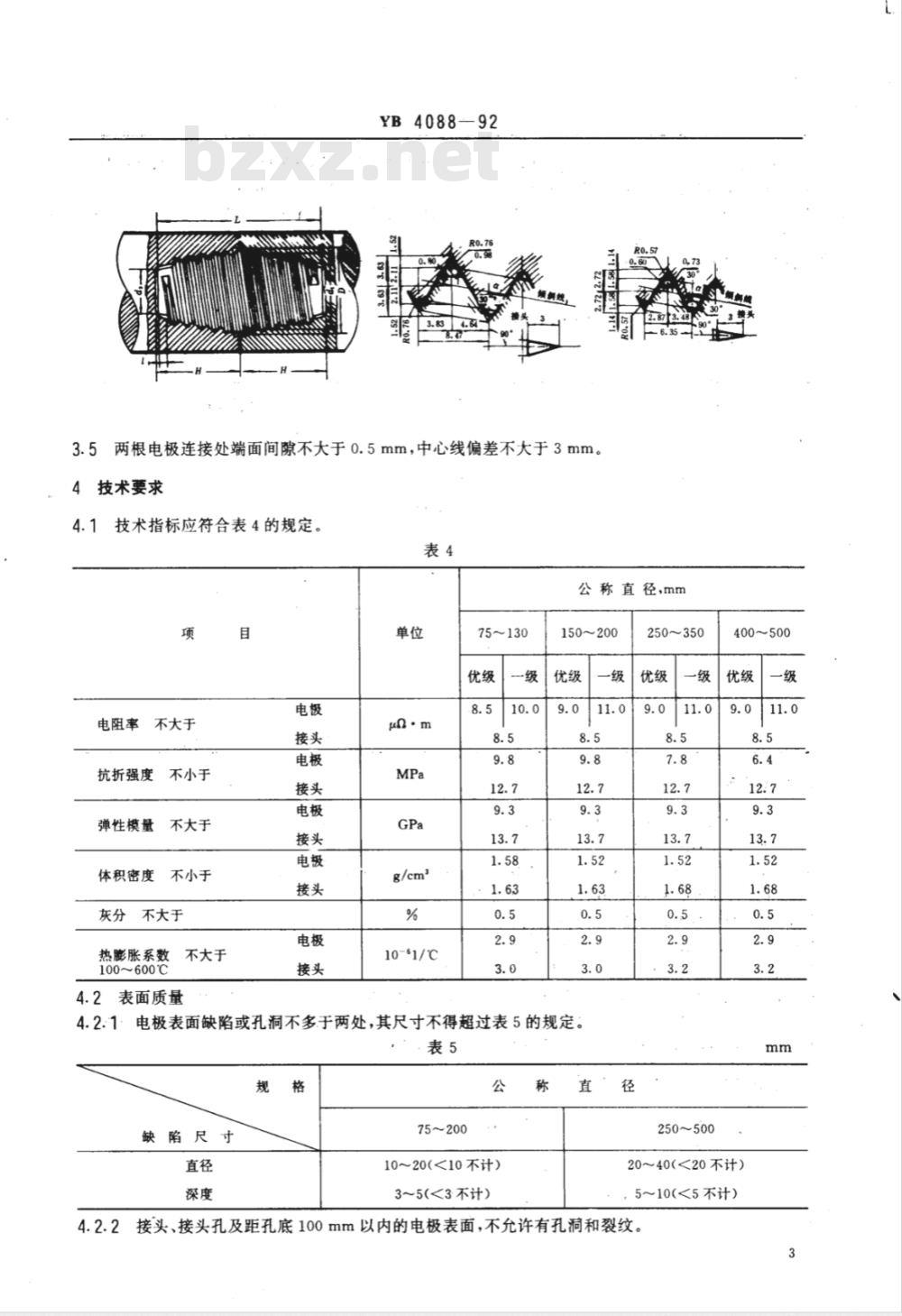

3.5两根电极连接处端面间隙不大于0.5mm，中心线偏差不大于3mm。4技术要求
4.1技术指标应符合表4的规定。表4
公称直径，mm
电阻率
不大于
抗折强度
弹性模量
体积密度
不小于
不大于
不小于
不大于
热膨胀系数
100~600℃
不大于
4.2表面质量
10-61/℃
75~130
150~200
电极表面缺陷或孔洞不多于两处，其尺寸不得超过表5的规定。4.2.1
缺陷尺寸
75～200
10～20(<10不计)
3～5(<3不计)
250~350
250~500
400～500
20～40(<20不计）
510（<5不计）
4.2.2接头、接头孔及距孔底100mm以内的电极表面，不允许有孔洞和裂纹。3
YB4088-92

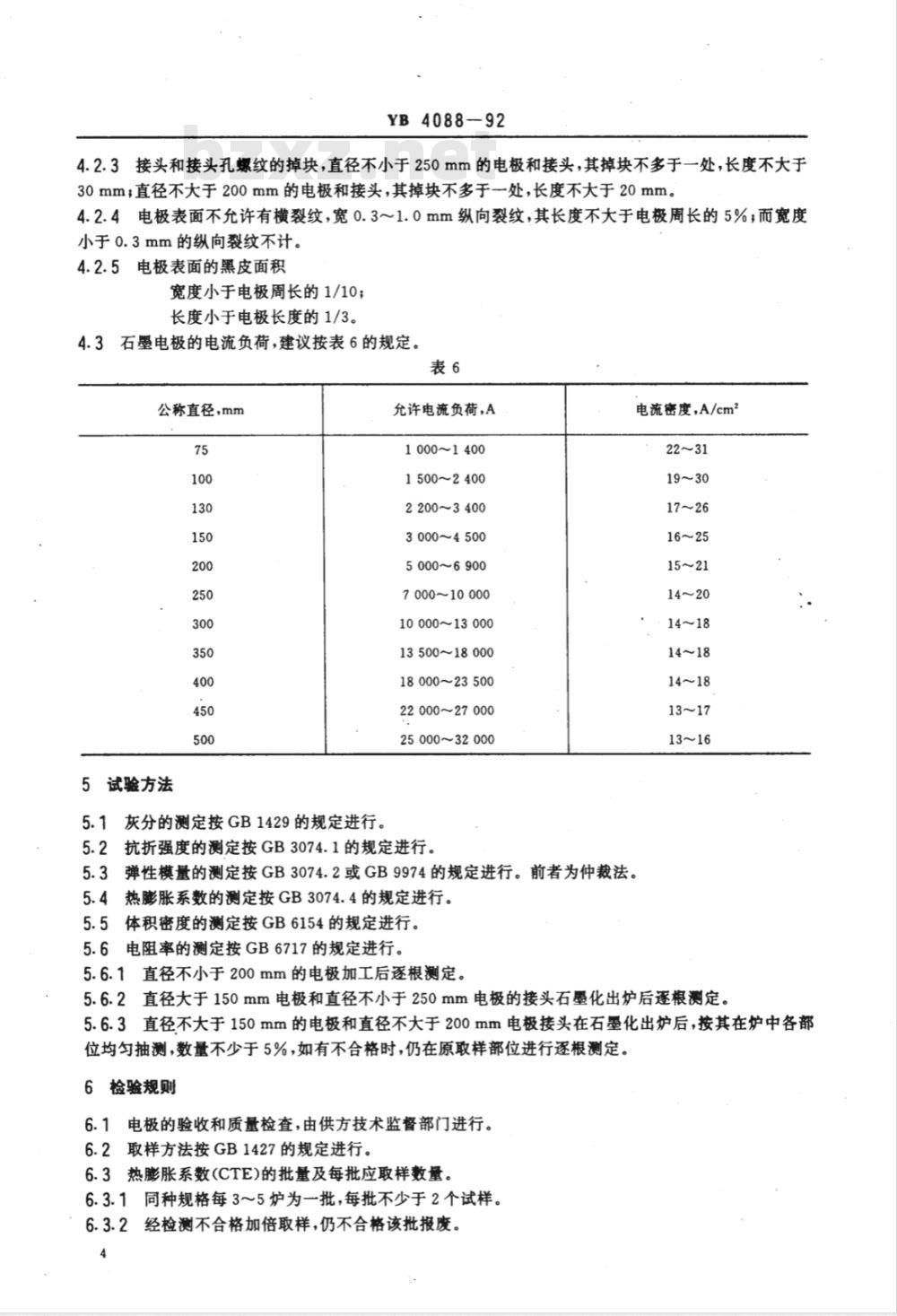

4.2.3接头和接头孔螺纹的掉块，直径不小于250mm的电极和接头，其掉块不多于一处，长度不大于30mm；直径不大于200mm的电极和接头，其掉块不多于一处，长度不大于20mm。4.2.4电极表面不允许有横裂纹，宽0.3～1.0mm纵向裂纹，其长度不大于电极周长的5%；而宽度小于0.3mm的纵向裂纹不计。
4.2.5电极表面的黑皮面积
宽度小于电极周长的1/10；
长度小于电极长度的1/3。
4.3石墨电极的电流负荷，建议按表6的规定。表6
公称直径，mm
5试验方法
5.1灰分的测定按GB1429的规定进行。允许电流负荷，A
10001400
1500~2400
2200~3400
3000~4500
5000~6900
700010000
10000~13000
13500~18000
18000~23500
22000~27000
25000~32000
5.2抗折强度的测定按GB3074.1的规定进行。电流密度，A/cm2
22～31
5.3弹性模量的测定按GB3074.2或GB9974的规定进行。前者为仲裁法。5.4热膨胀系数的测定按GB3074.4的规定进行。5.5体积密度的测定按GB6154的规定进行。5.6电阻率的测定按GB6717的规定进行。5.6.1直径不小于200mm的电极加工后逐根测定。5.6.2直径大于150mm电极和直径不小于250mm电极的接头石墨化出炉后逐根测定。5.6.3直径不大于150mm的电极和直径不大于200mm电极接头在石墨化出炉后，按其在炉中各部位均匀抽测，数量不少于5%，如有不合格时，仍在原取样部位进行逐根测定。6检验规则
6.1电极的验收和质量检查，由供方技术监督部门进行。6.2取样方法按GB1427的规定进行。6.3热膨胀系数(CTE)的批量及每批应取样数量。6.3.1同种规格每3～5炉为一批，每批不少于2个试样。6.3.2经检测不合格加倍取样，仍不合格该批报废。4
6.4数值的修约按GB8170规定进行。7包装、标志、运输、贮有
YB 408892
7.1成品电极在与接头孔底相对应的电板表面上标出白色安全线7.2电极的包装、标志、运输、览存按GB8719的规定进行注：允许石墨电被采用篷车或带有苦布的汽车运输，直径大于200mm电被两端必锁用瓦梭纸保护好YB4088-92
附录A
石墨电极使用说明
（参考件）
A1炼钢电炉的容量主要取决于变压器容量的大小，选用石墨电极直径时可参照本标准4.3条的规定进行。
A2运输、贮存
A2.1石墨电极采用篷车或带有苦布的车辆运输，贮放时应避免雨、雪、水浸淋，使用前需经过烘干。A2.2石墨电极在装卸运输过程中，必须使用专用吊具，轻拿轻放，防止冲击破损。A2.3在发货装车时，将车底垫好，电极吊放整齐，用条捆等物挤紧，严防在运输过程串动，A3安装、使用
A3.1石墨电极与接头在连接前要检查是否完好。A3.2连接新的电极和接头前，需用压缩空气将电极螺纹孔吹扫干净，再将接头和电极拧紧。A3.3紧密地拧紧连接的电极，使两根电极端面紧密贴合。A3.4为防止电极松动、退扣，可任选接头栓、接头销、接头膏等其中的任一种，附 录B
圆柱形接头形状和尺寸
(补充件）
B1圆柱形接头形状和尺寸见图B1和表B1。图B1
YB4088-92下载标准就来标准下载网
oo-cot
附加说明：
4088-92
本标准由中华人民共和国冶金工业部提出。本标准由冶金部标准化研究所、吉林炭素厂、兰州炭素厂负起草。本标准主要起草人余珍、乔致、孙瑞虹。自本标准实施之日起，原GB3072—82《石墨电核》作废。本标准水平等级标记
