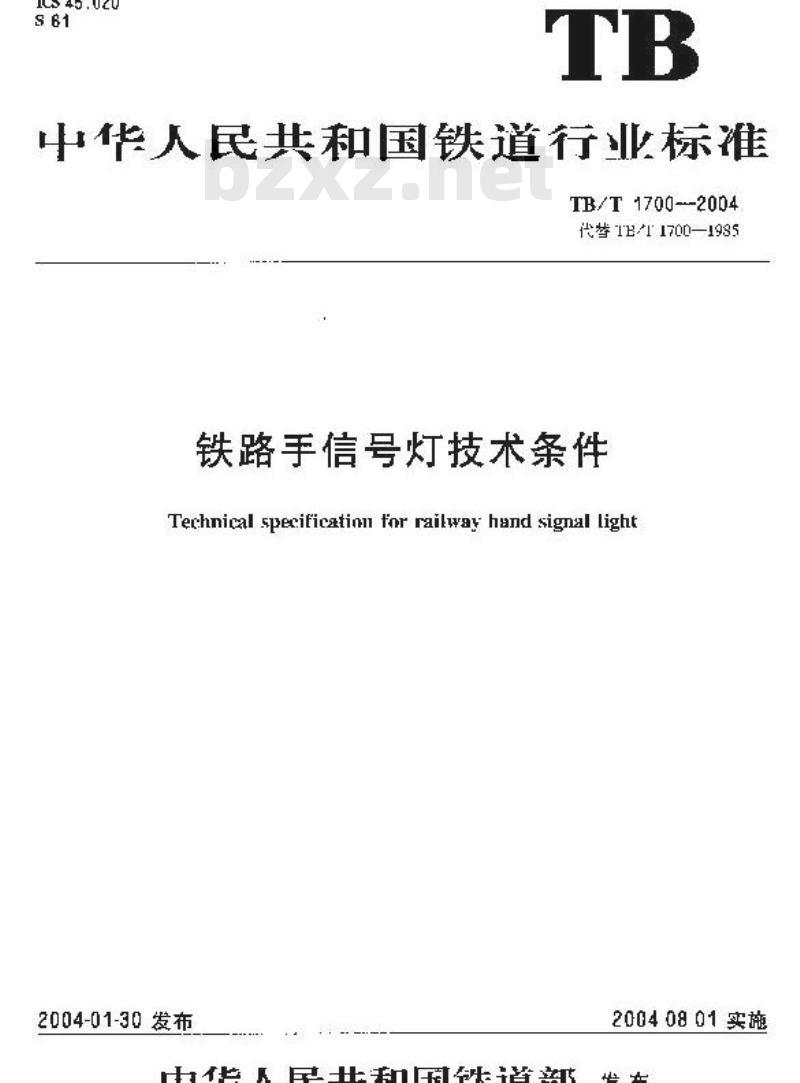

ICS45.020
中华人民共和国铁道行业标准
TB/T 1700--2004
代誉1ET1700—1935
铁路手信号灯技术条件
Technical specificatinn for railway hand signal light2004-01-30发布
20040801实施
中华人民共和国铁道部发布
规范注引用文性
？术语和定义
4工作环境bzxz.net
5技术要求
6抗验和测战方法
检验规哪
8标志、包装运输和存
TB/T1700—2004
TB/T17Q0

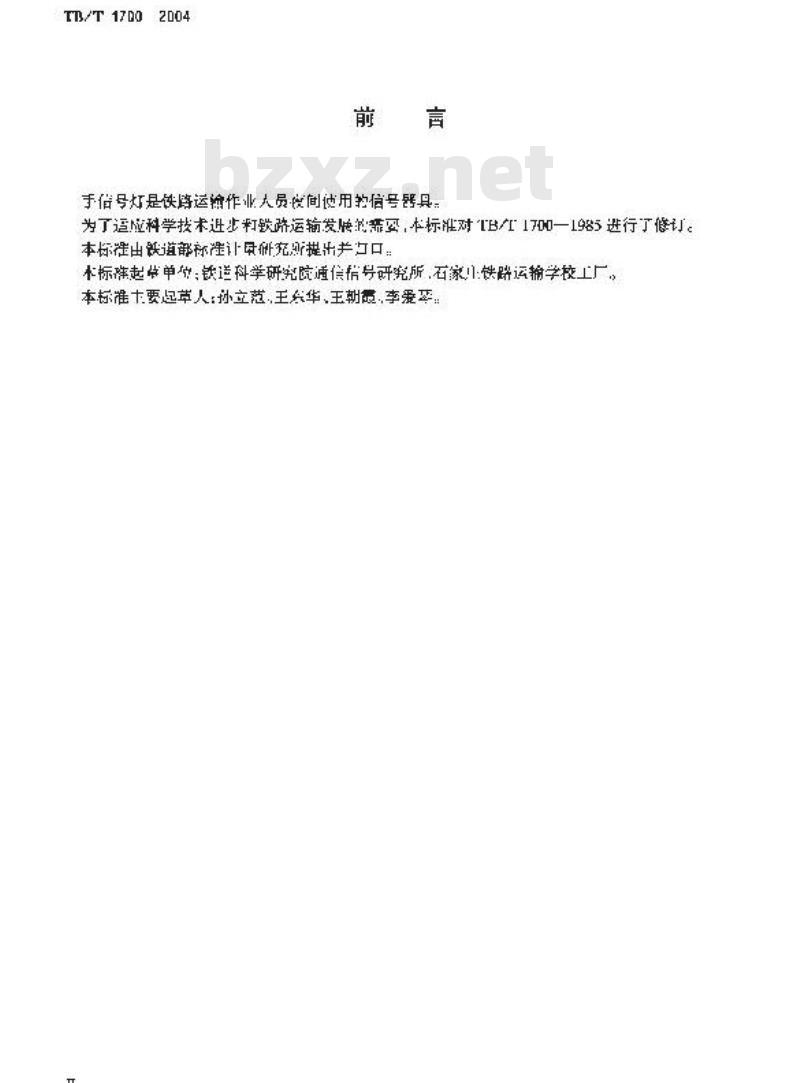

手信号灯是快路运输作业人员收间使用的信号器具为了适应科学按术进步和踏运输发治靠叉，本标准对TB/1700一1985进行了修订。本标程出实值部标准计研究提出关口本标准起收单：铁造科学研究院通信信号研究所，石家铁路运输学校工厂，本标准士要起草人：孙立范，王六华、王朝最李爱琴：H

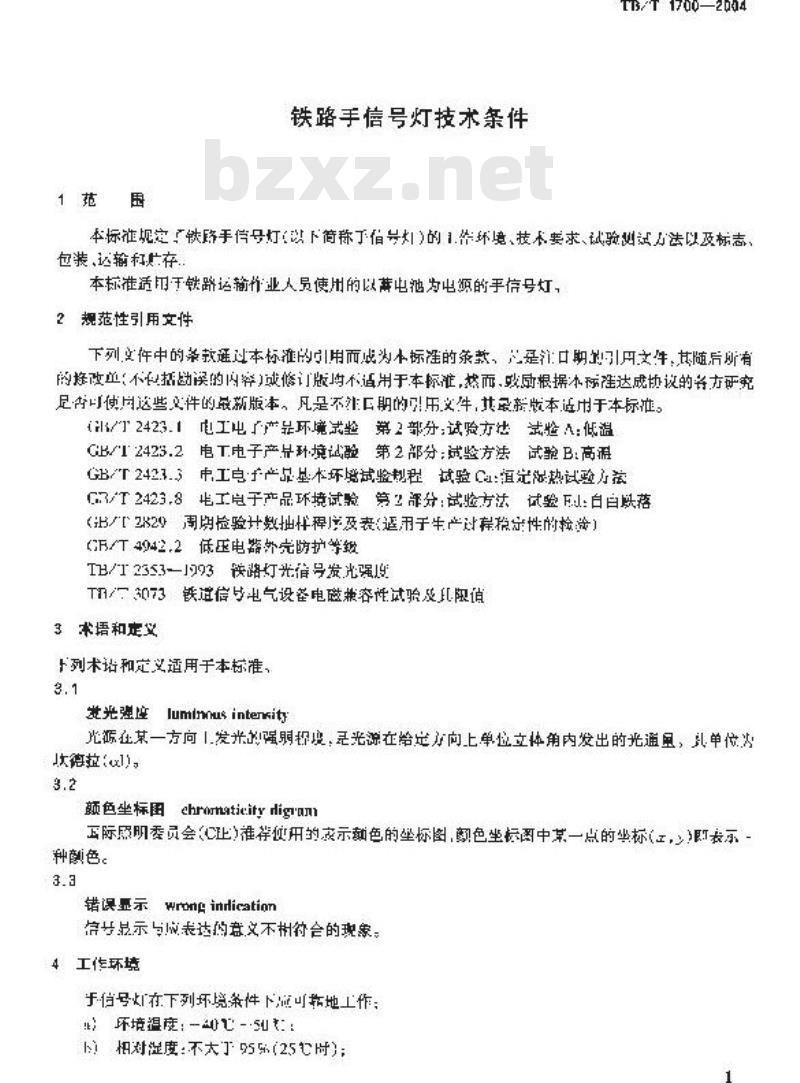

1范围
铁路手信号灯技术亲件
TB/T 1700—2044
本标准规定缺路手信号灯（以下简称于借号灯)的1.件环境、技本要求、试验州试力法以及标志、包装、达输和存
本标准适用于铁路输作业人员使用的以满电池为出须的手信号灯，2规范性引用文件
下列文年中的杀款证过本标准的引用而成为本标准的条款，为是注口期的用文牛，其随后所有的择改单（不括动误的内穿)或修订版其不适用于本标准，然而，改厨根据本标准达成协议的各方证究足再可使月这些文件的最新版本。凡是不准日期的叫用文牛，其最新版本适用于本标准。（H/T2423.1电工电广产品环境试验第2部分：试验方法试验A：低温GB/T2423.2电T电子产导环境试验第2部分：试验方法试验B：高GB/T2423.3中工电产产品基本坏境试验划程试验Cu：值定热试验方券G3/T2423.8电工电于产品环境试验第2分：试验方法试验F.d：白自头落（[2529周期检验计数抽代程序及表（运用于生产过程稳定性的检途）CF/T4942.2低压电器外完防护等级TB/12353-—J993族路灯光信号发光强度TH/3073铁道信号电气设备电磁兼容性试验及比限值3术语和定义
卡列术和定必适用于本标准，
光强座luminousintensity
光源在某一方向1.发光必强明择境，灵光源在恰定力向上单位立体角内发出的光通里，儿单位为J大德拉(ul)，
颜色坐标图chrornatieitydig'an互际照明零员会（心止)准荐他用的示赖色的垫标图，翻色坐标图中荣一点的坐标（工，>）即表示-种颜色。
错课示wrongindlication
信号显示与成表造的意义不树符合的现象，4工作环境
于信号灯在下列坏境条性下流可拓地工作：环境温度：--5：
）相对湿度：不大了955%（25忆时）：1
TB/T1700—2004
）空气生：不低当海技000以：
）隆南雅度：m
5技术要求
5.1手信号灯的显示
6.1.1手信号灯应能正确显六色、绿色（或点色）、门色：检移定色光。5.1.2于信号灯不应出现错误显示：6.2灯光颜色

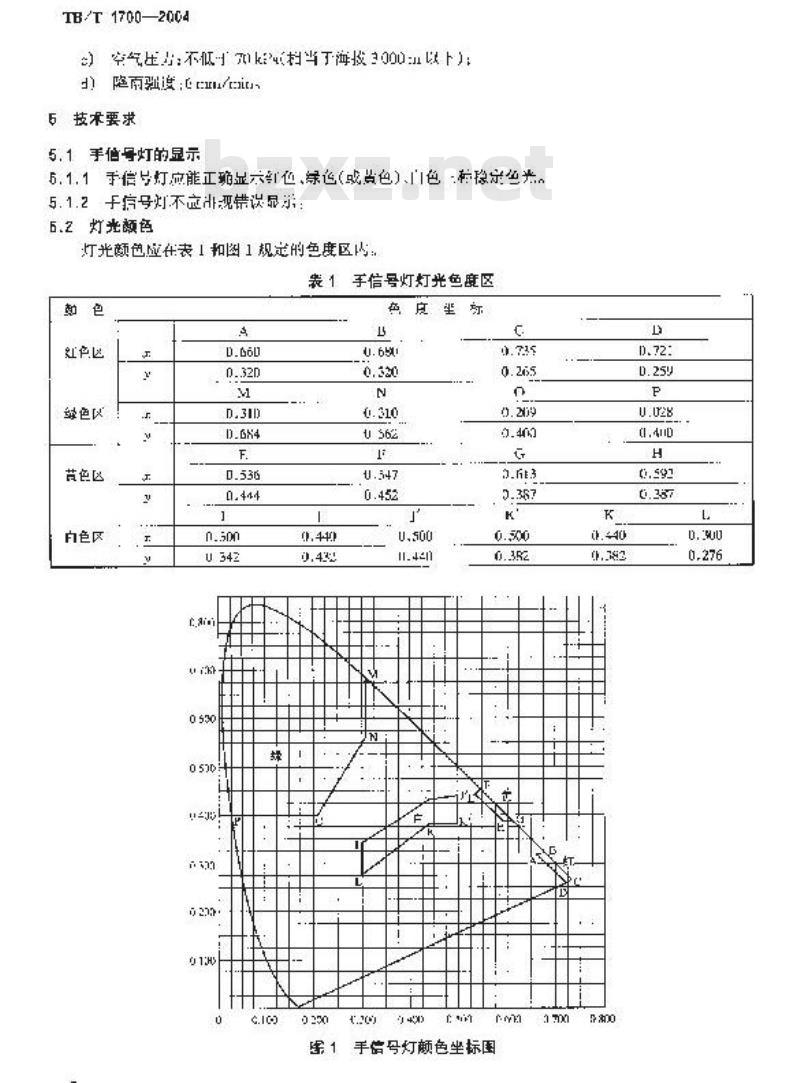

灯光颜色应在表1和图1规定的色度区内：表1手信号灯灯光色度区
江色区
续色区
芭色区
白色区
0530用
色皮坐标
手信号灯颜色坐标围
6.日考光强度和显示距声
在常漫涤件下发光强度应满以下现定：红色灯光发光强兜不小10.c；
绿色灯光发光强度衣小于9.U：
黄色灯光发完强度不小」7.5cd；白色灯光安光度私小于12.0
高、低游战验后发光强度应不低+带温条件下的端。5.4颜色转换
红色、绿色（感黄色灯光范按吋不声滑斗白光：5.5敲色转换机构
TB/T1700·2004
题色转换机构应效作可靠，位准确，不成出坏卡死，接触不良或相邻势点短路等缺陷，不向出现错误显示：
盗能正带动作2方次股工
6.6外形寸及缩构
于危号灯的结拍层便于用携化，其外形尺寸、发光面育经，提于使用空间尺寸成符合表2利图2的定。
变2手信号灯外形尺寸
外形+
W(商)
发光面直控
图2手悟号灯外形尽寸图
下使间见小
H商）
微有提手的手信号灯的均度不大于270F，面直径底符合表2的现宗，升应长有提带。5.2光源
5.7.1在额定电压下，于信号灯所用白烁灯瓶的平沟存命成不低于16h。5.7.2当灯泡发生放降时，能在2%内恢复信号显示：5.8营电池
于信号灯的满凸池应满是以下要求：TB/T1700—2004
：）超地小成肃液
b，热池准线1作片问品不小于10h，上作10后.其发光强度应品以下现定：红色灯光发光强度不小了7.0ee:练色灯光发光独度小于.5；
黄齿灯光发光强度不小.5d
灯光发光强度不小于8.x.
5.9外观形状
灯体形状虚规整关观，些料灯体表而不应有飞选、孔眼、缺料和明显的变形：衣面漆层成均勾，不成有明显的气泡、粘皮、针升等，漆层不得说游，5.10壶
手信号灯重量（带1池或池）成小十125.11跌游
下偿变到跌落非薄后，成能正常显示，构件不应损坏（破薄制除外）克位无破袭。5.12绝缴电阻
常温条件下绝缘电阻座不小于4M2热试烩后绝缘电附成不小于1M2-5.13外壳防护
于信号灯应具有两当、欧水性能，其防扩等龄为G4942.2划定均43组。5.14专信号灯应满足电做乘弃性能要求。6试验和测试方法
6.1外观检验
6.1.1测方法格验三信灯的外源沐结构吨符合5.9划定。6.1.2用通用计只器具涵罩于信号灯更换灯泡时闻、外形尺寸、发光面立径、提手使用交间尺、重量：发光面方径应测量透镜试前玻瑞弹逐光部分的直径，对矩形发光应测量共逻光部分知边长，62灯光颜色测试
在音室中用影色亮出计测试，等于借导灯点宽店，灯光方向动尚彩色亮度计物镜，直接读出额色学标
也再以用分光光度斗测量手信号灯的光谱能垒分作或光谱遗射比，然后根据国际周明委员会(CIF)推荐的免度计算方决齐计算颤色坐标。两种为法具同等效方，
6.9发光强度测试
发光强度应在常温条件卜形瞻室或需暗环镜中测试：藏建手信号灯点究5min后.源整灯光向，他光斑最京处对准前方自负挡累一心前位，用照计测量挡屏中心单宽处的光照度，害测量于信号灯发光而与照度计探头可的距离，用公式（1开尊发光强度
I=×F×S2
发光强感，单分为德拉)
额免修正系数：
上——光照度，单位为剃克斯(1)：-.手信号灯岁光到度于探间所离，单情为来的算不小于1.5m
TB/1700—2004
测垫度时，州度计深头的接文面应垂点丁人射光线方向，单意整免于或其他物体双探头接收血尚成速挡：
盟度计而经检验部门检乐个格升资1/12353一1993中9.2.3规定的方法进行额色候正6.4灯泡平均寿命的测试
灯池的命应在其额定已正下逆续点灯测试供电电压返动范困应不人12%，仪衣准确度施不低于0.5级，被测灯靠录不底少于S只，
平均券命是所有被测灯泡发净算术业均值：6.5高试验
按周（2423.2进行试验，料度为动，时间为2。试验店立即检验其显示、灯光颜负、发光强虑及外观.成符合5.1.2.5.2、5.3、5.9的技术要求6.6低温试验
按用（品2423[进行试临，滑为-40：时间为2h。试确后检验其反示灯光颜色发光强度双外规，而符合5.1.2.2、5.3.5.9的技术要求6.7湿热试验
按瓶3/22273进行或验。度为40，相划湿度为93%：试恰用期2d.试险末期在湿热箱内测试绝缘电四，法骏后文良1检验儿显示及外观，待合5.1.2.5.义.3.12的技术要求，6.8跌落试验
在节温下按照GB/T2423.8进行试验，跌落高度：1000mr1,缺落次数：2次：试整片，于信号壳体应喷变，树件应提环变图出偿外），点划应十带，不应山必票读小6.9销误亚示试验
在手信灯前方，用机车前叫灯别并手信多灯，使手信号灯处扭照虑为100！%，在于信号灯和机车前照灯主光轴间求角为0”-5范围内，按铁道部路技术管理规程规定的方式据动于倍号灯.在前采灯附近观察手信卡灯的红、绿：或黄）、色信号显示，不市出迎错提品示现象：关向子后号灯后，用定度测试卡信号灯的反光竞度，不证超过400cd/应在正常气俊条件下夜成暗室中进行试验。税案者祝觉减正节，人数个一3人。6.10蓄电池放电测试
在带温策性下将于信号灯点竞.连续点灯101，器后测说其发光遇度，应符合5.8的技术要求。使用不问种类光源的手信寸灯，应对逆量大的光源进行再电池放见测试6.11绝举电阻测试
于信号处于关向状点.2外V非欧丧测试相币绝穿的寻申部分的单缴电限.成符合5.12的技术要求.
6.12外壳防护试验
按据代492.2规定的减整方法进行或整。灯急的泄水孔不包指在试验内。试险过保中应能止常点，出池不应知路，6.13电磁兼容性试验
6，13，1上数超抗元度验
按照TT3/T3073裁定的方达进行试验试验等级方5级，1UA/m;性能判据为A：6.13.2脉河磁场抗扰股或验
微照TB/T3073规定的方法进行试验试险等数为4级，3门A/m：性能判据为A：5
TBI170D~-2004
7抢整规则
7.1出厂检险
7.1.1年台产品整丝制造，检验部门检验合格后,并离有产品合许方可出」7.1.2出厂检晚的项日技术要求，试验方法见表3。表3出厂检验项目、技术恶求和检验方法引
7.2型式检验
险整项片
外观形状
绝绿心围
献色转换
7.2.1于估号汀大下列情况下底进行型式检验：a）新产品定型鉴定：
技深要求
$.1.1.5.1.2
）批量生产后，如材料、工艺，构有较大改变，能影呵产品惊铺时连继产时达到年：
d）产品停产两年后实象生产：
国家质量监保检验机构均提出进行型式检验要求对型式检整内容应包拆本标准企音技术要求，7.2.2
7,2.3型式险险应度GB/T2829的行关规定进行,并应符合以下规定判别平：：
b）本合格量水平：RQL-40：
！按“次抽祥方染：
d）划是数距：合格判划数 A=U:不合格判定Ke=1。8标志、包装运输和助存
8.1利台干信号灯在明显位置成具有产品名称，制造厂名称的标志或标牌B.2子信号灯出厂时用硬纸箱包装牛固，灯具之间用百拐纸或发泡塑料隔，并附力产品出厂合格证
.3包装箱应社明产品名称、型号制造」名称，并标明“小心总”、“怕所“等标记。日.4于信号灯在运输中严禁碰摔、用雪脚，概运时轻亨轻放，8.5手信号灯应存放在通从，干操的空内、盘电池应单独装、存放，关我产品说明书规定，定期充电，6
