【化工行业标准(HG)】 不锈钢鲍尔环填料

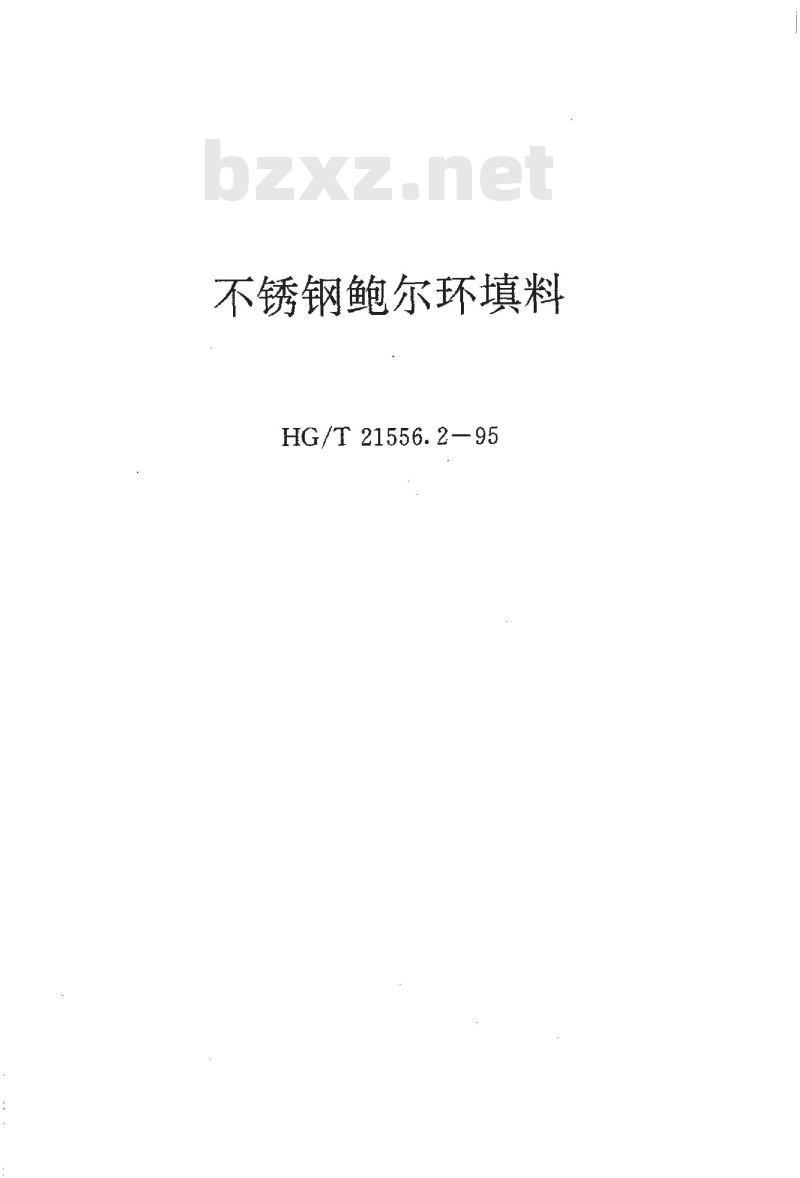

不锈钢鲍尔环填料
HG/T 21556.2-95

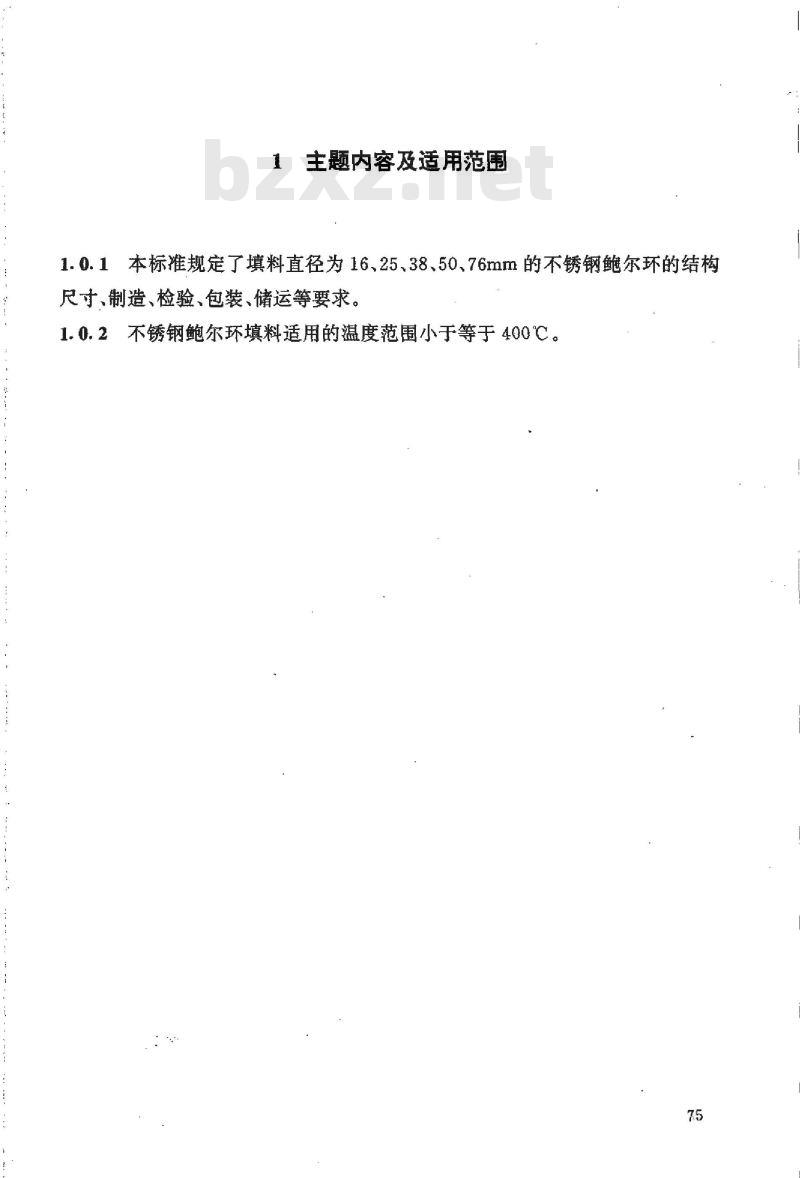

1主题内容及适用范围
1.0.1本标准规定了填料直径为16、25.38、50.76mm的不锈钢鲍尔环的结构尺寸、制造、检验、包装、储运等要求。1.0.2不锈钢鲍尔环填料适用的温度范围小于等于400℃。7.5
GB3280
GB1184
GB 1804

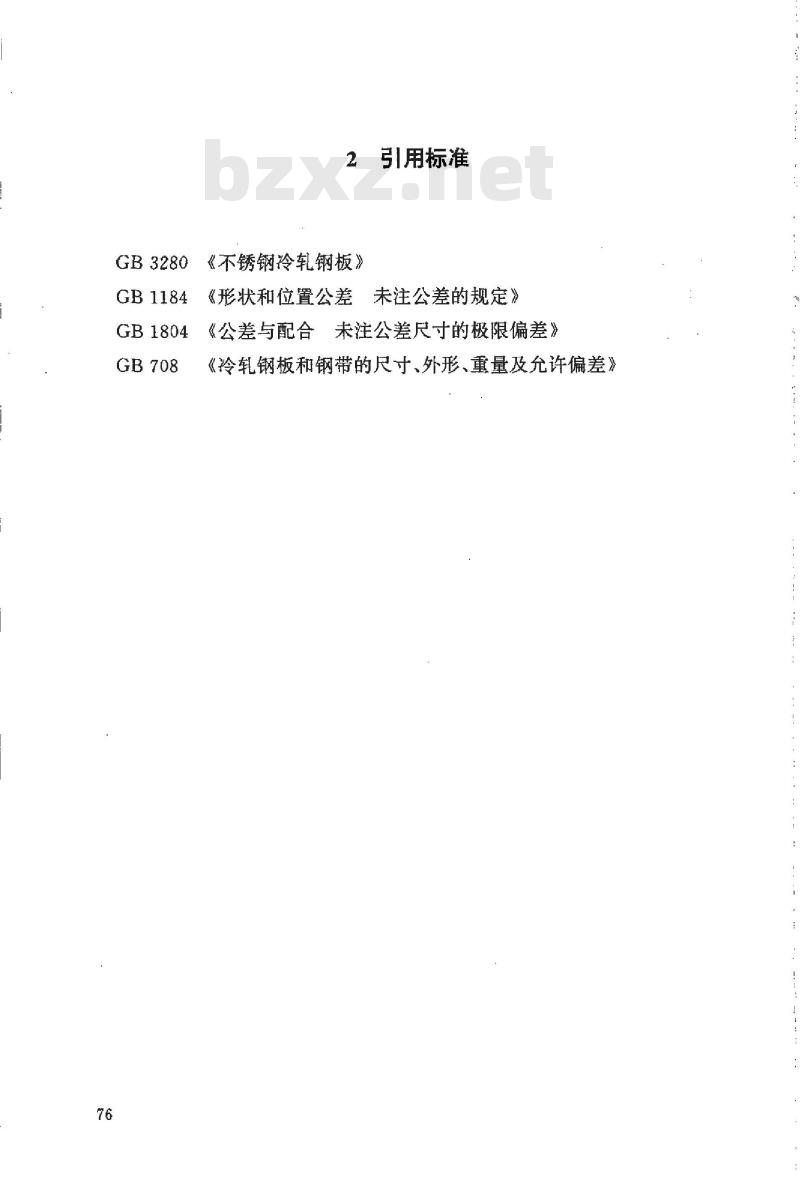

引用标准
《不锈钢冷轮钢板》
《形状和位置公差未注公差的规定》《公差与配合未注公差尺寸的极限偏差》《冷轧钢板和钢带的尺寸、外形、重量及允许偏差》3

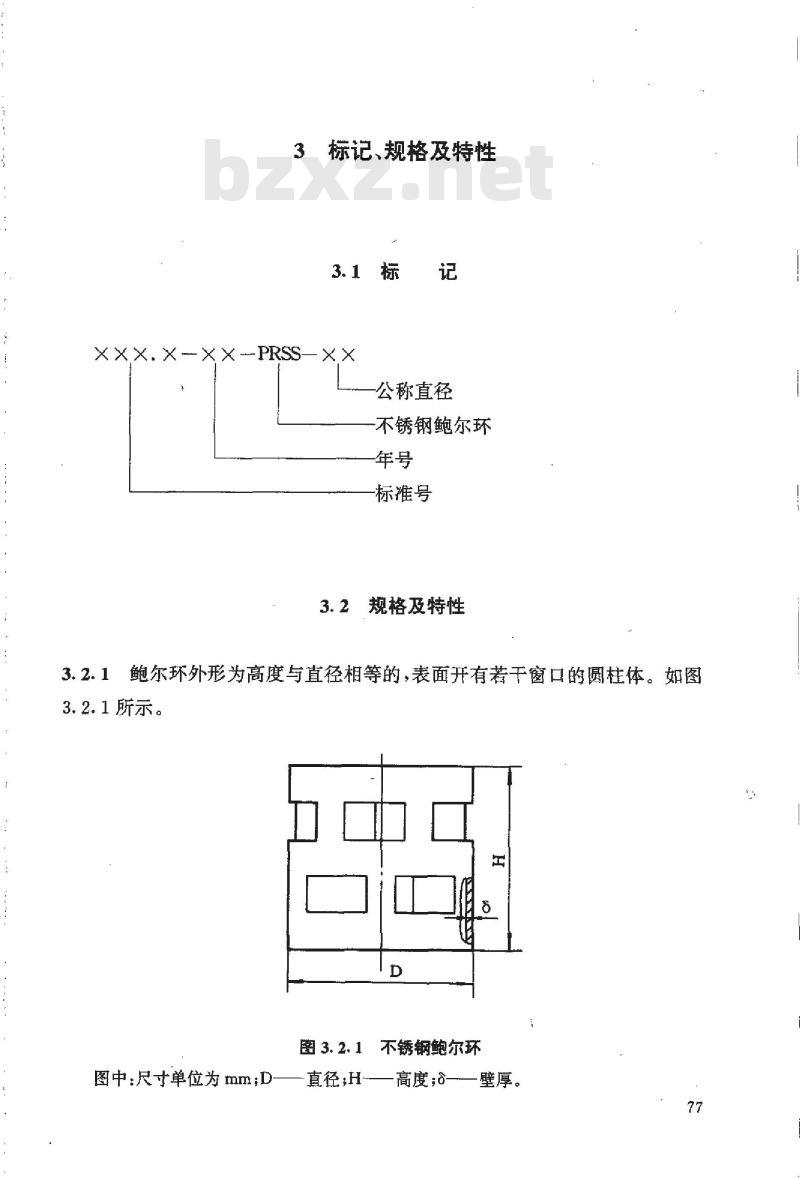

标记、规格及特性
X XX.X X X -PRSS-X X
公称直径
不锈钢鲍尔环
标准号
3.2规格及特性
3.2.1鲍尔环外形为高度与直径相等的，表面开有若干窗口的圆柱体。如图3.2.1所示。
图3.2.1不锈钢鲍尔环
图中：尺寸单位为mm;D-
一直径;H
—高度;——壁厚。

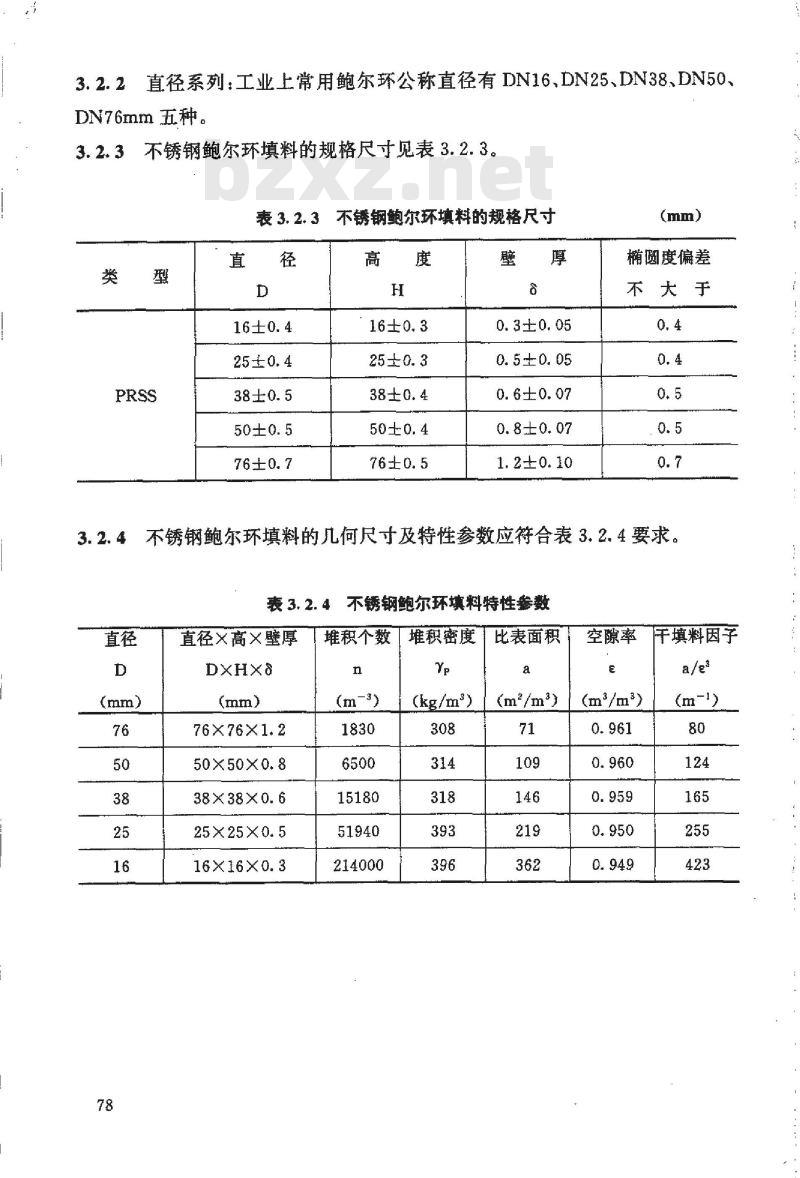

3.2.2直径系列：工业上常用鲍尔环公称直径有DN16、DN25、DN38、DN50、DN76mm五种。
不锈钢鲍尔环填料的规格尺寸见表3.2.3。不锈钢鲍尔环填料的规格尺寸
0.3±0.05
0.5±0.05
0.6±0.07
0.8±0.07
1.2±0.10
椭圆度偏差
不大于
不锈钢鲍尔环填料的几何尺寸及特性参数应符合表3.2.4要求。表3.2.4不锈钢鲍尔环填料特性参数直径×高×壁厚堆积个数
堆积密度
比表面积
76×76×1.2
50×50×0.8
38X38×0.6
25×25×0.5
16×16×0.3
214000
(kg/m2)
(m*/m2)
空隙率www.bzxz.net
(m*/m2)
于填料因子
4材料
4.0.1选用不锈钢材料应按GB3280标准中规定的技术要求执行。4.0.2选用不锈钢板及钢带的尺寸、外形、重量及允许偏差应按GB708规定中的B级精度热行。
4.0.3选用材料必须要有成品合格证书及材质的化学成分报告。4
制造要求
5.0.1不锈钢鲍尔环制作尺寸见图5.0.1及表5.0.1。AE
BABABALBALBE
图5.0.1不锈钢鲍尔环填料制作尺寸出
图中：尺寸单位为mm；A—窗口孔间距；B.窗口长，H,---宽度H2———窗口宽；H上下排窗口孔间距，E、F一长度，壁厚，RR-D直径;H-高度;L——展开长度。80
一曲率半径：
裹5.0.1不锈钢鲍尔环制作尺寸表B
35.511.18.514.016.016
.59.012.d
5.0.2冲压加工精度按GB1804标推中的IT13级及GB1184标准中的B级精度执行。
填料环的接缝间隙，对DN16、DN25、DN38mm三种填料接缝间隙应小5.0.3
于0.4mm；对DN50、DN76两种填料接缝间隙应小于0.8mm。不允许填料上、下两边缘有错位，填料环的端面应垂直于轴向中心线，并与侧面成90°。5.0.4填料环表面不应有裂痕，填料边缘不应有毛刺。81
检验及验收
6.1验收规则
6.1.1填料应分批验收，一种尺寸的填料可作为批。分批量见表6.1.1。当一种尺寸填料的生产量不足表6.1.1所规定的批量值，则可按一种尺寸的生产量为一批。
表6.1.1填料分批量
公称直径DN
小于38
批量(m2)
6.1.2每批填料的抽样量不得少于60个样品用作检测。6.1.3样品的外观尺寸如有超过抽样量的5%数量不符合本标准要求，则应从同批产品中加倍抽样数量，重新测试。重复试验的结果适用于同批产品。如果重新测试的样品的不合格率仍大于抽样量的5%，则该批产品为不合格。6.2检验方法
6.2.1填料的直径、壁厚、高度用游标卡尺测量。每个样品的每个测量项目不得少于2个测量点。测量值要求见表3.2.3。6.2.2用游标卡尺测量样品的椭圆度。每个试样必须测量两个相互垂直的直径，椭圆度按两个相互垂直的直径径向差异来决定。测量值要求见表3.2.3。6.2.3将直角仪放在填料端面，用塞尺测量直角仪与端面棱边之间的间隙，以测量侧面的倾斜偏差。垂直度偏差应小于1%。6.2.4当填料形状尺寸产生变化时，需做填料特性、流体力学及传质性能试验。82
7标志、包装及储运
7.1标志
7.1.1填料装箱应有装箱单及产品合格证书。其土应标明：产品名称、规格尺寸、检验结果、检验日期及检验人员盖章、制造厂名称、生产日期。7.1.2外包装箱上应标明：产品名称、质量（或数量）、制造厂名称，以及“严防潮湿”、“请勿重压”等字样或标志。7.2包
7.2.1包装容器应采用干燥的箱盒或其它包装材料。内衬防潮纸或其它防潮材料。
7.2.2包装容器必须具有足够的强度，能保证经受多次搬运和装卸，并安全可靠运抵目的地。
运输及储存
7.3.1产品在运输途中应采防雨、防潮措施。7.3.2产品应储存在干燥及无腐蚀的场地。不得在内包装受到破坏的情况下储存。
附加说明本标准提出单位、主编单位和主要起草人
提出单位：化工部化学工程设计技术中心站主编单位：
化工部化学工程设计技术中心站主　编：于鸿寿林　洁
审核人：
审定人：
萧成基谈冲费维扬
李春方
王抚华
