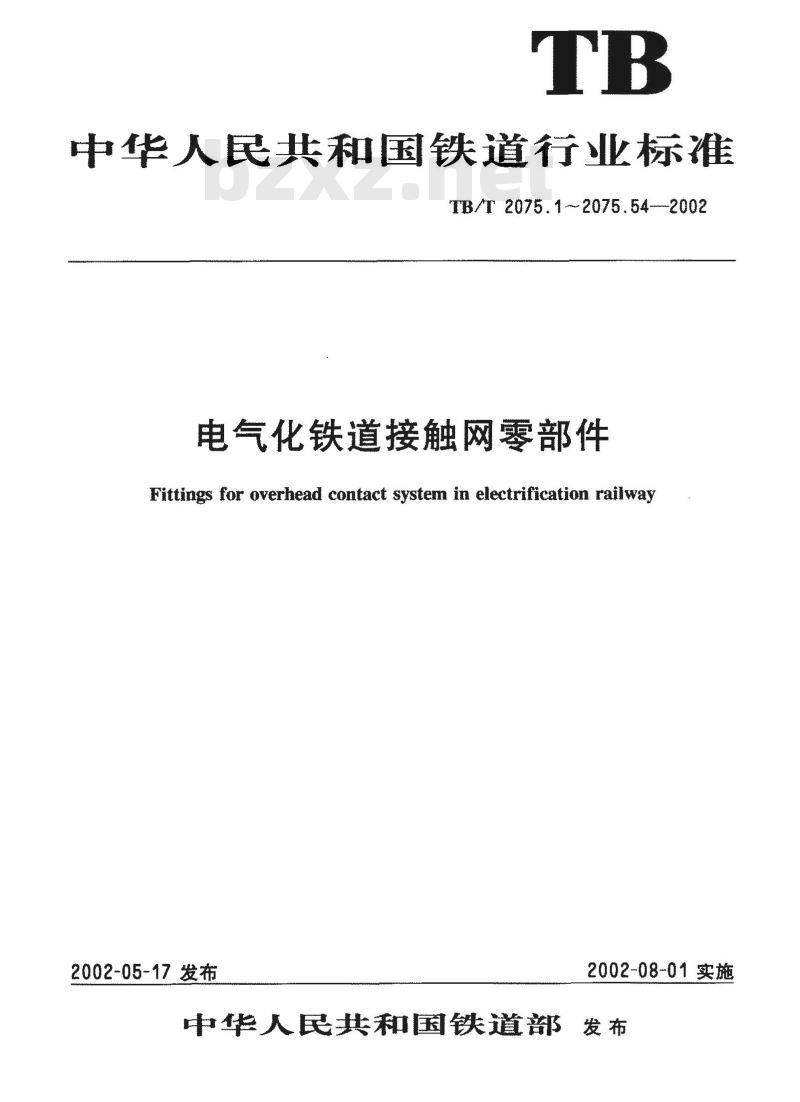

【铁路运输行业标准(TB)】 电气化铁道接触网零部件 第6部分:承力索中心锚结线夹

中华人民共和国铁道行业标准
TB/T 2075.1-2075.54--2002
电气化铁道接触网零部件
Fittings for overhead contact system in electrification railway2002-05-17发布
2002-08-01实施
中华人民共和国铁道部发布

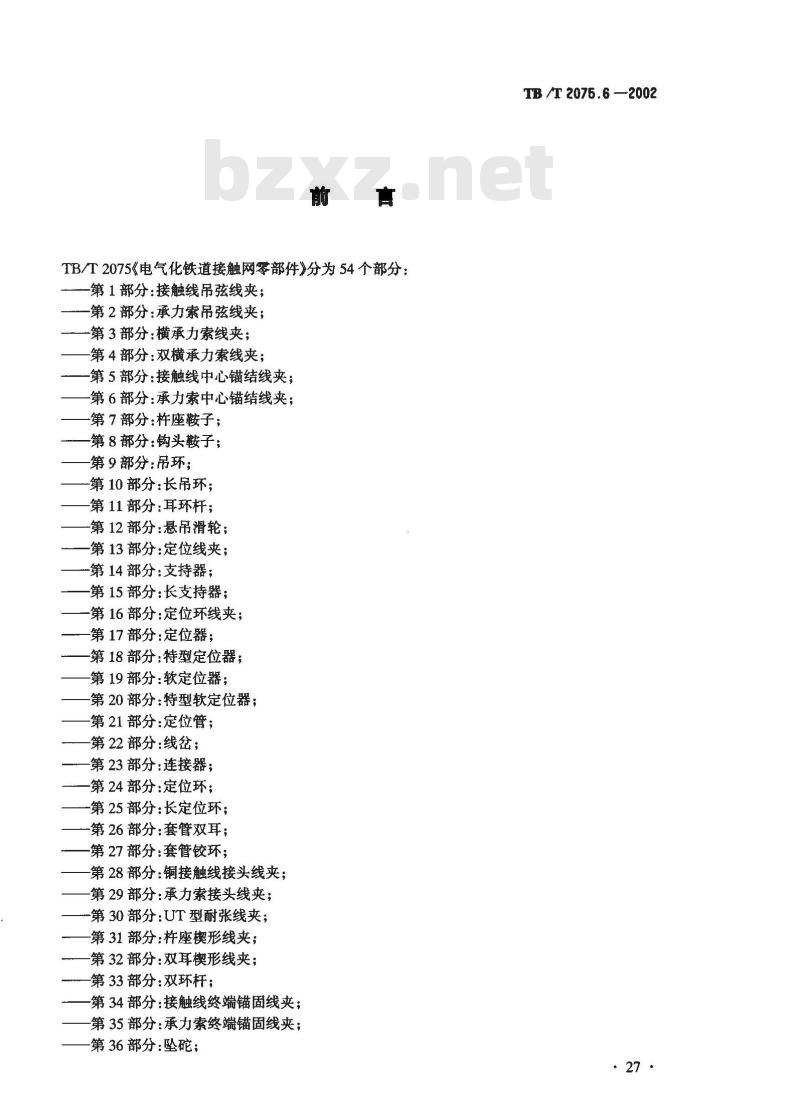

TB/T2075《电气化铁道接触网零部件》分为54个部分：-第1部分：接触线吊弦线夹；
一第2部分：承力索吊弦线夹；
-第3部分：横承力索线夹；
第4部分：双横承力索线夹；
第5部分：接触线中心锚结线夹：-第6部分：承力索中心锚结线夹；-第7部分：杵座鞍子；
-第8部分：钩头鞍子；
第9部分：吊环；
-第10部分：长吊环；
第11部分：耳环杆；
第12部分：悬吊滑轮；
第13部分：定位线夹；
第14部分：支持器；
第15部分：长支持器；
一第16部分：定位环线夹；
一第17部分：定位器；
第18部分：特型定位器；
第19部分：软定位器；
第20部分：特型软定位器；
-第21部分：定位管；
第22部分：线岔；bZxz.net
第23部分：连接器；
一第24部分：定位环；
-第25部分：长定位环；
第26部分：套管双耳；
第27部分：套管铰环；
第28部分：铜接触线接头线夹；第29部分：承力索接头线夹；
一第30部分：UT型耐张线夹；
第31部分：座楔形线夹；
第32部分：双耳楔形线夹；
—第33部分：双环杆；
第34部分：接触线终端锚固线夹；第35部分：承力索终端锚固线夹；第36部分：坠砭；
TB /T 2075.6 —2002
·27·
TB /T 2075.6 —2002

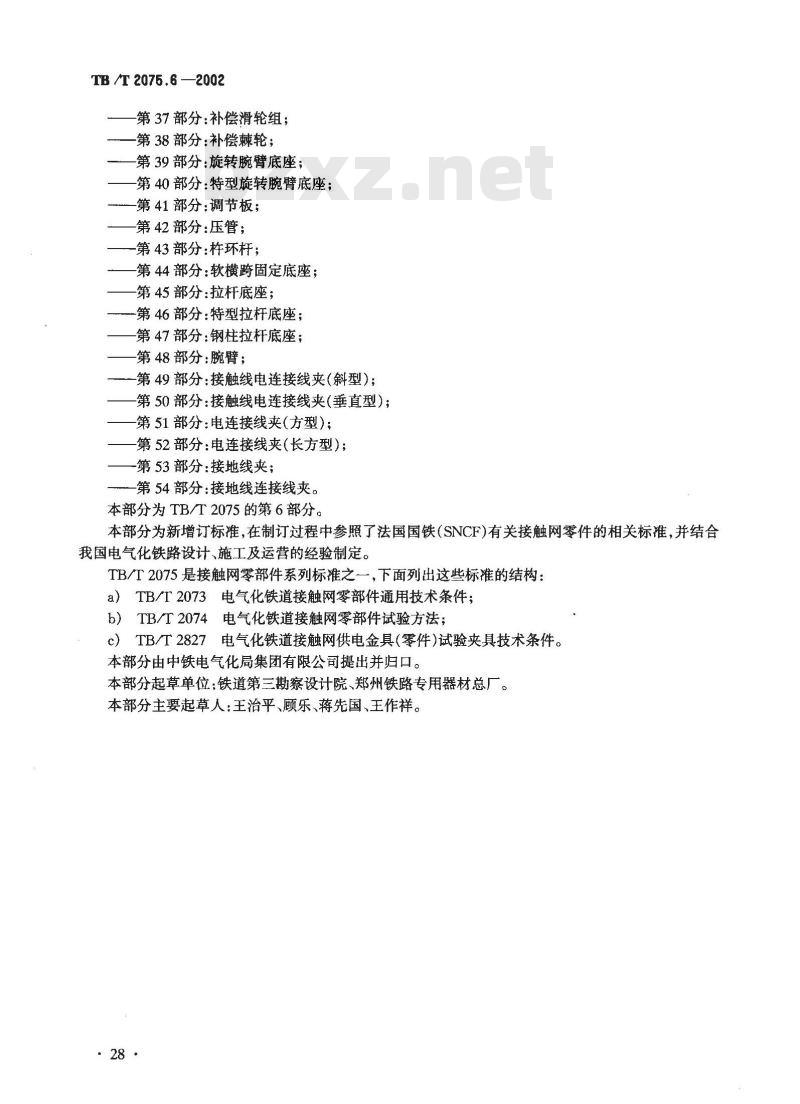

第37部分：补偿滑轮组；
第38部分：补偿棘轮；
-第39部分：旋转腕臂底座；
第40部分：特型旋转腕臂底座；-第41部分：调节板；
第42部分：压管；
一第43部分：杵环杆；
第44部分：软横跨固定底座；
第45部分：拉杆底座；
第46部分：特型拉杆底座；
第47部分：钢柱拉杆底座；
第48部分：腕臂；
一第49部分：接触线电连接线夹（斜型）：第50部分：接触线电连接线夹（垂直型）；第51部分：电连接线夹（方型）：第52部分：电连接线夹（长方型）；第53部分：接地线夹：
第54部分：接地线连接线夹。
本部分为TB/T2075的第6部分。
本部分为新增订标准，在制订过程中参照了法国国铁（SNCF)有关接触网零件的相关标准，并结合我国电气化铁路设计、施工及运营的经验制定。TB/T2075是接触网零部件系列标准之一，下面列出这些标准的结构：a）TB/T2073电气化铁道接触网零部件通用技术条件；b）TB/T2074电气化铁道接触网零部件试验方法；c）TB/T2827电气化铁道接触网供电金具（零件)试验夹具技术条件。本部分由中铁电气化局集团有限公司提出并归口。本部分起草单位：铁道第三勘察设计院、郑州铁路专用器材总厂。本部分主要起草人：王治平、顾乐、蒋先国、王作祥。.28·

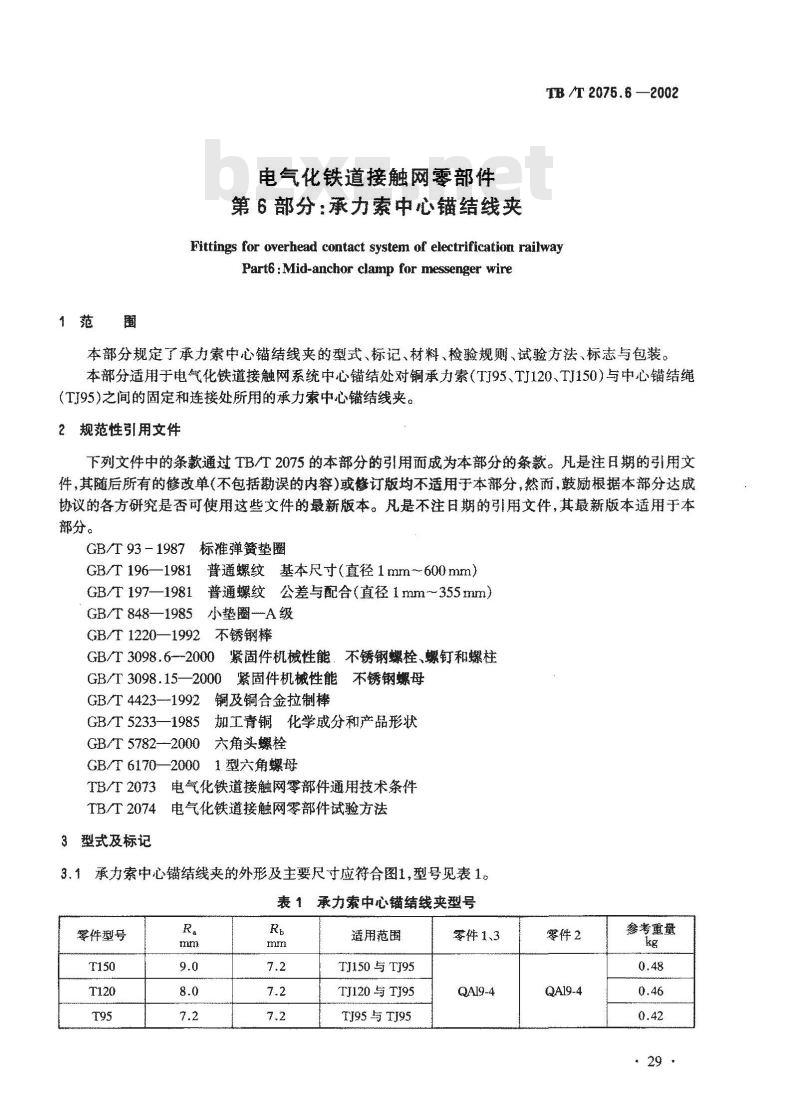

1范围
电气化铁道接触网零部件
第6部分：承力索中心锚结线夹
TB /T 2075. 6.-2002
Fittirngs for overhead contact system of electrification railwayPart6 : Mid-anchor clamp for messenger wire本部分规定了承力素中心锚结线夹的型式、标记、材料、检验规则、试验方法、标志与包装。本部分适用于电气化铁道接触网系统中心锚结处对铜承力索（TJ95、TJ120、TJ150）与中心锚结绳（TI95）之间的固定和连接处所用的承力索中心锚结线夹。？规范性引用文件
下列文件中的条款通过TB/T2075的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的用文件，其最新版本适用于本部分。
GB/T93-1987标雅弹簧垫圈
GB/T 196一1981普通螺纹 基本尺寸（直径1 mm～600mm）GB/T197一1981普通螺纹公差与配合（直径1mm～355mm）GB/T848—1985小垫--A级
GB/T1220—1992不锈钢棒
GB/T3098.6-2000紧固件机械性能.不锈钢螺栓、螺钉和螺柱GB/T3098.15—2000紧固件机械性能不锈钢螺母GB/T4423—-1992铜及铜合金拉制棒GB/T5233—1985加工青铜化学成分和产品形状GB/T 5782-2000六角头螺栓
GB/T6170—20001型六角螺母
TB/T2073电气化铁道接触网零部件通用技术条件TB/T2074电气化铁道接触网零部件试验方法3型式及标记
承力索中心锚结线夹的外形及主要尺寸应符合图1，型号见表1表1承力索中心锚结线夹型号
零件型号
适用范围
TJ150与 TJ95
TJ120与 TJ95
TJ95 与 TJ95
零件1、3
QA19-4
零件2
QA19-4
参考童量
TB /T 2075.6 —2002

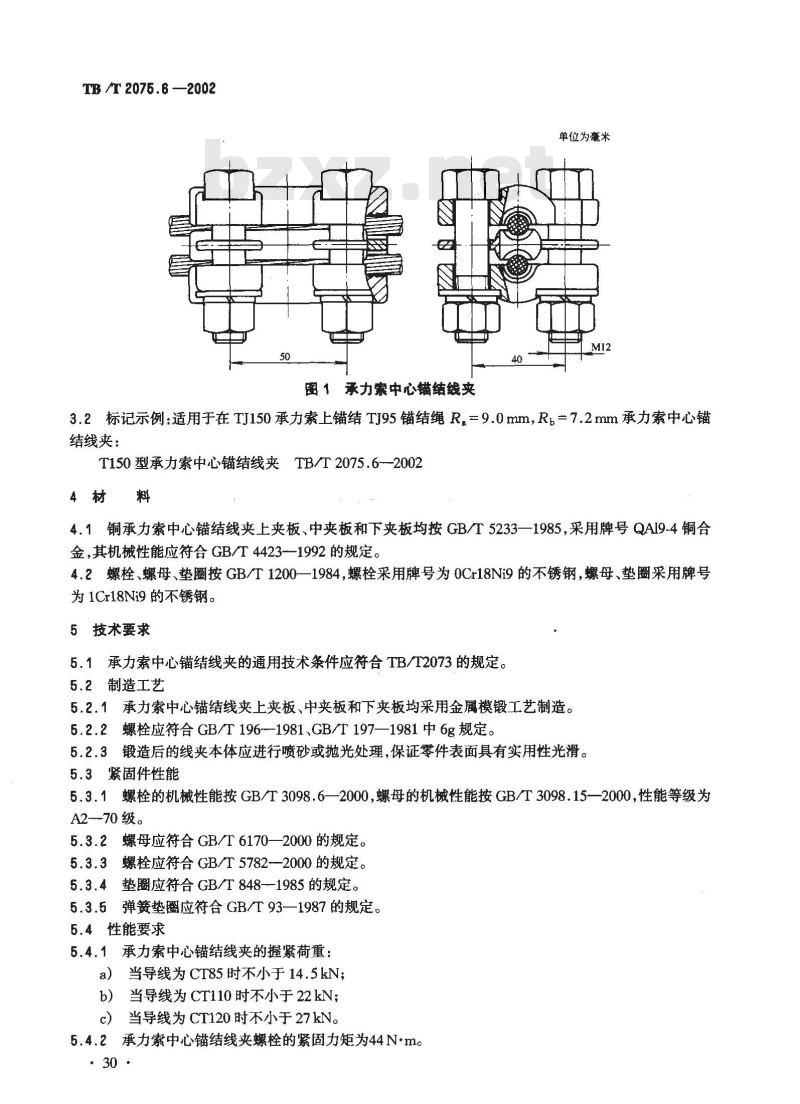

图1承力索中心锚结线夹
单位为毫米
3.2标记示例：适用于在TJ150承力索上锚结TJ95锚结绳R，=9.0mm，Rb=7.2mm承力索中心锚结线夹：
T150型承力索中心锚结线夹TB/T2075.6--20024材料
4.1铜承力索中心锚结线夹上夹板、中夹板和下夹板均按GB/T5233一1985，采用牌号QAI9-4铜合金，其机械性能应符合GB/T4423-1992的规定。4.2螺栓、螺母、垫圈按GB/T1200一1984,螺栓采用牌号为0Cr18Ni9的不锈钢，螺母、垫圈采用牌号为1Cr18Ni9的不锈钢。
5技术要求
5.1承力索中心锚结线夹的通用技术条件应符合TB/T2073的规定。5.2制造工艺
5.2.1承力索中心锚结线夹上夹板、中夹板和下夹板均采用金属模锻工艺制造。5.2.2螺栓应符合 GB/T196-1981、GB/T 197—1981中 6g规定。5.2.3锻造后的线夹本体应进行喷砂或抛光处理，保证零件表面具有实用性光滑。5.3紧固件性能
5.3.1螺栓的机械性能按GB/T3098.6—2000，螺母的机械性能按GB/T3098.15—2000，性能等级为A2-70 级。
5.3.2螺母应符合GB/T6170—2000的规定。5.3.3螺栓应符合GB/T5782—2000的规定。5.3.4垫圈应符合GB/T848-1985的规定。5.3.5弹簧垫圈应符合GB/T93—1987的规定。5.4性能要求
5.4.1承力索中心锚结线夹的握紧荷重：a)
当导线为CT85时不小于14.5kN；b)
当导线为CT110时不小于22kN；
当导线为 CT120 时不小于27kN。5.4.2承力索中心锚结线夹螺栓的紧固力矩为44N·m。·30·
6检验规则与试验方法
6.1检验规则
承力索中心锚结线夹的检验规则按TB/T2073的规定执行。6.2试验方法
TB /T 2075.6 —2002
6.2.1承力索中心锚结线夹的试验方法除振动试验的条件外，均按TB/T2074的规定执行。6.2.2振动试验
承力索中心锚结线夹的振动试验应按照TB/T2073及TB/T2074中的有关规定，试验条件为：安装条件按使用工作状态安装，规定紧固力矩紧固；a）
振动波形正弦波；
c）垂直振幅±35mm接触线处）；振动频率3Hz～5Hz；
e）振动次数2×106。
6.3经振动试验后，承力索中心锚结线夹的滑动荷重值与规定值相比下降不大于10%。6.4经振动试验后，承力索中心锚结线夹不应出现裂纹、变形等现象。6.5在全部项目试验中，螺栓与螺母间不应出现“咬死”现象。7标志与包装
7.1标志
在承力索中心锚结线夹本体上明显易见而又不降低零件性能的地方，用永久性凸字的方法清晰地标出制造厂代号和产品型号。
7.2包装
承力索中心锚结线夹的包装应符合TB/T2073的规定。.31·
