【铁路运输行业标准(TB)】 电气化铁道接触网零部件 第53部分:接地线夹

中华人民共和国铁道行业标准
TB/T 2075.1-2075.54--2002
电气化铁道接触网零部件
Fittings for overhead contact system in electrification railway2002-05-17发布
2002-08-01实施
中华人民共和国铁道部发布
TB /T 2075.53 -2002

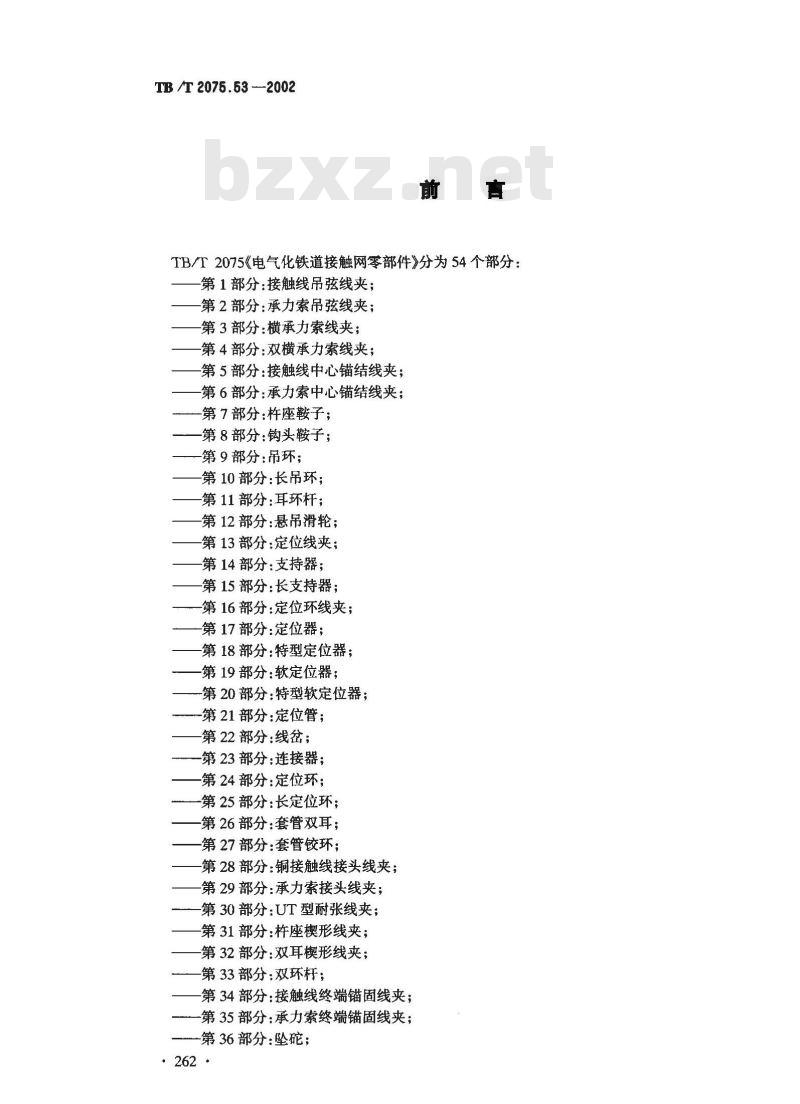

TB/T2075《电气化铁道接触网零部件》分为54个部分：第1部分：接触线吊弦线夹；
第2部分：承力索吊弦线夹；
第3部分：横承力索线夹；
第4部分：双横承力索线夹；
第5部分：接触线中心锚结线夹；第6部分：承力索中心锚结线夹；-第7部分：杆座鞍子；
第8部分：钩头鞍子；
第9部分：吊环；
第10部分：长吊环；
第11部分：耳环杆；
第12部分：悬吊滑轮；
第13部分：定位线夹；
第14部分：支持器；
第15部分：长支持器；
-第16部分：定位环线夹；
第17部分：定位器；
第18部分：特型定位器；
第19部分：软定位器；
-第20部分：特型软定位器；
第21部分：定位管；
第22部分：线岔；
第23部分：连接器；
第24部分：定位环；
-第25部分：长定位环；
第26部分：套管双耳；
第27部分：套管铰环；
第28部分：铜接触线接头线夹；第29部分：承力索接头线夹；
第30部分：UT型耐张线夹；
第31部分：杆座楔形线夹；
第32部分：双耳楔形线夹；
第33部分：双环杆；
第34部分：接触线终端锚固线夹；第35部分：承力索终端锚固线夹；一第36部分：坠碗；
·262·

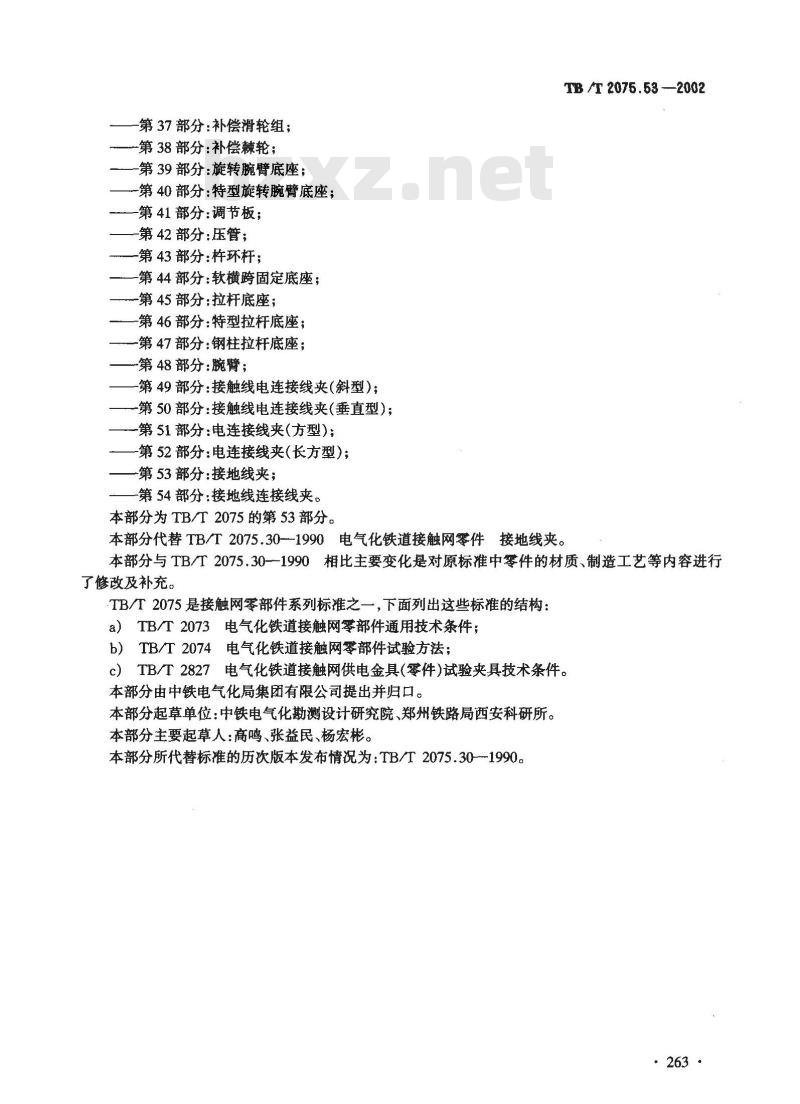

-第37部分：补偿滑轮组；
-第38部分：补偿棘轮；
-第39部分：旋转腕臂底座；
第40部分：特型旋转腕臂底座；-第41部分：调节板；
-第42部分：压管；
-第43部分：杆环杆；
—-第44部分：软横跨固定底座；-第45部分：拉杆底座；
-第46部分：特型拉杆底座；
-第47部分：钢柱拉杆底座；
第48部分：腕臂；
-第49部分：接触线电连接线夹（斜型）；一第50部分：接触线电连接线夹（垂直型）；一第51部分：电连接线夹（方型）；第52部分：电连接线夹（长方型）；-第53部分：接地线夹；
-第54部分：接地线连接线夹。
本部分为TB/T2075的第53部分。本部分代替TB/T2075.30--1990电气化铁道接触网零件接地线夹。TB /T 2075.53 -2002
本部分与TB/T2075.30-1990相比主要变化是对原标准中零件的材质、制造工艺等内容进行了修改及补充。
TB/T2075是接触网零部件系列标准之一，下面列出这些标准的结构：a）TB/T2073电气化铁道接触网零部件通用技术条件；b）TB/T2074电气化铁道接触网零部件试验方法；c）TB/T2827电气化铁道接触网供电金具(零件)试验夹具技术条件。本部分由中铁电气化局集团有限公司提出并归口。本部分起草单位：中铁电气化勘测设计研究院、郑州铁路局西安科研所。本部分主要起草人：高鸣、张益民、杨宏彬。本部分所代替标准的历次版本发布情况为：TB/T2075.30-1990。·263·
TB/T2075.63—2002

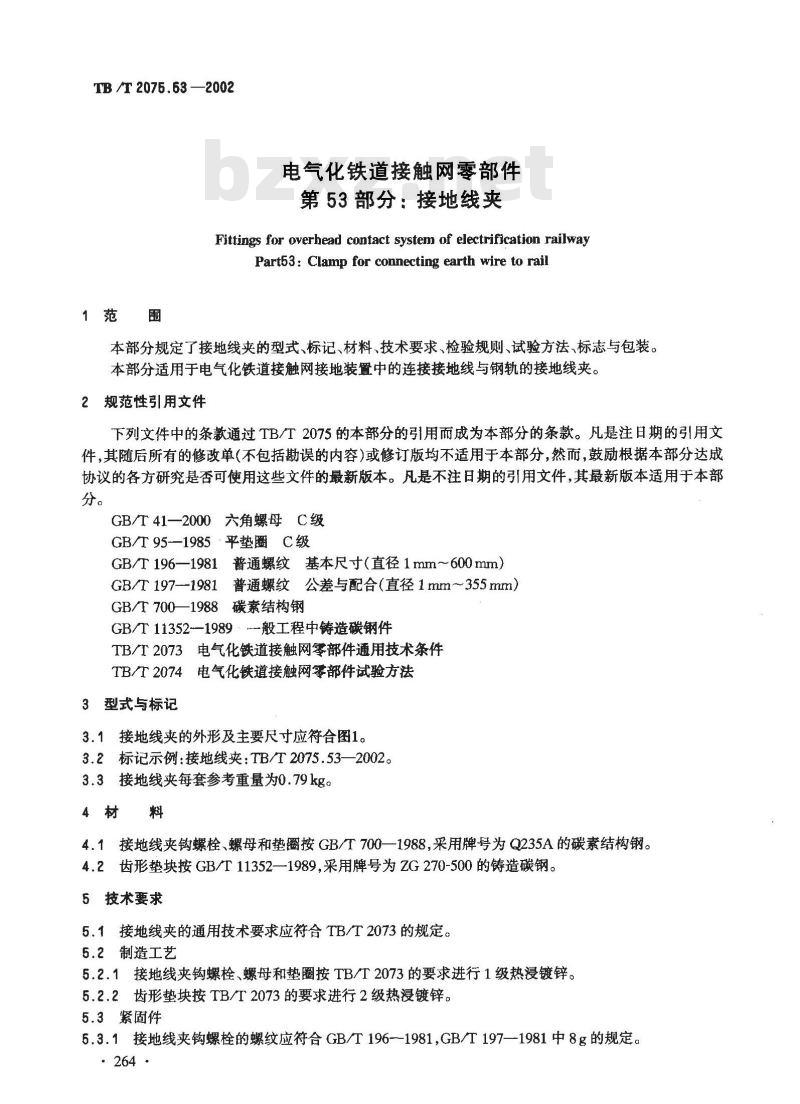

电气化铁道接触网零部件
第53部分：接地线夹
Fittings for overhead contact system of electrification railwayPart53 : Clamp for connecting earth wire to rail1１范围bZxz.net
本部分规定了接地线夹的型式、标记、材料、技术要求、检验规则、试验方法、标志与包装。本部分适用于电气化铁道接触网接地装置中的连接接地线与钢轨的接地线夹。2规范性引用文件
下列文件中的条款通过TB/T2075的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T41—2000六角螺母C级
GB/T95-1985平垫圈C级
GB/T196一1981普通螺纹基本尺寸（直径1mm～600mm）GB/T197-1981普通螺纹公差与配合（直径1mm～355mm）GB/T700—1988碳素结构钢
GB/T11352—1989：-般工程中铸造碳钢件TB/T2073电气化铁道接触网零部件通用技术条件TB/T2074电气化铁道接触网零部件试验方法3型式与标记
3.1接地线夹的外形及主要尺寸应符合图1。3.2标记示例：接地线夹：TB/T2075.53—2002。3.3接地线夹每套参考重量为0.79kg。4材料
4.1接地线夹钩螺栓、螺母和垫圈按GB/T700—1988,采用牌号为Q235A的碳素结构钢。4.2齿形垫块按GB/T11352一1989,采用牌号为ZG270-500的铸造碳钢。5技术要求
5.1接地线夹的通用技术要求应符合TB/T2073的规定。5.2制造工艺
5.2.1接地线夹钩螺栓、螺母和垫圈按TB/T2073的要求进行1级热浸镀锌。5.2.2齿形垫块按TB/T2073的要求进行2级热浸镀锌。5.3紧固件
5.3.1接地线夹钩螺栓的螺纹应符合GB/T196--1981,GB/T197—1981中8g的规定。·264·
5.3.2螺母应符合GB/T41—2000。5.3.3垫圈应符合GB/T95—1985。5.4性能要求
5.4.1接地线夹的滑动荷重为7.4kN。230

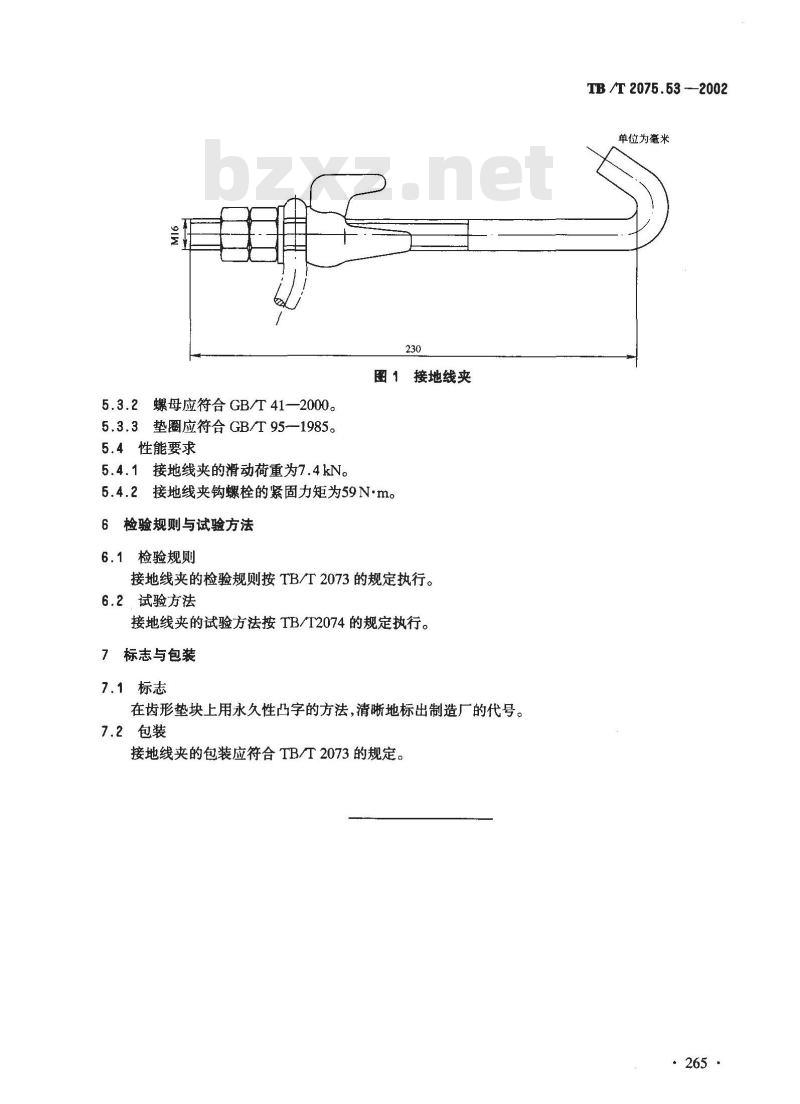

图1接地线夹
5.4.2接地线夹钩螺栓的紧固力矩为59Nm。6检验规则与试验方法
6.1检验规则
接地线夹的检验规则按TB/T2073的规定执行。6.2试验方法
接地线夹的试验方法按TB/T2074的规定执行。7标志与包装
7.1标志
在齿形垫块上用永久性凸字的方法，清晰地标出制造厂的代号。7.2包装
接地线夹的包装应符合TB/T2073的规定。TB /T 2075.53 --2002
单位为毫米
· 265
