【铁路运输行业标准(TB)】 电气化铁道接触网零部件 第5部分:接触线中心锚结线夹

中华人民共和国铁道行业标准
TB/T2075.1-2075.54--2002
电气化铁道接触网零部件
Fittings for overhead contact system in electrification railway2002-05-17发布
2002-08-01实施www.bzxz.net
中华人民共和国铁道部发布
TB /T 2075.5 —2002

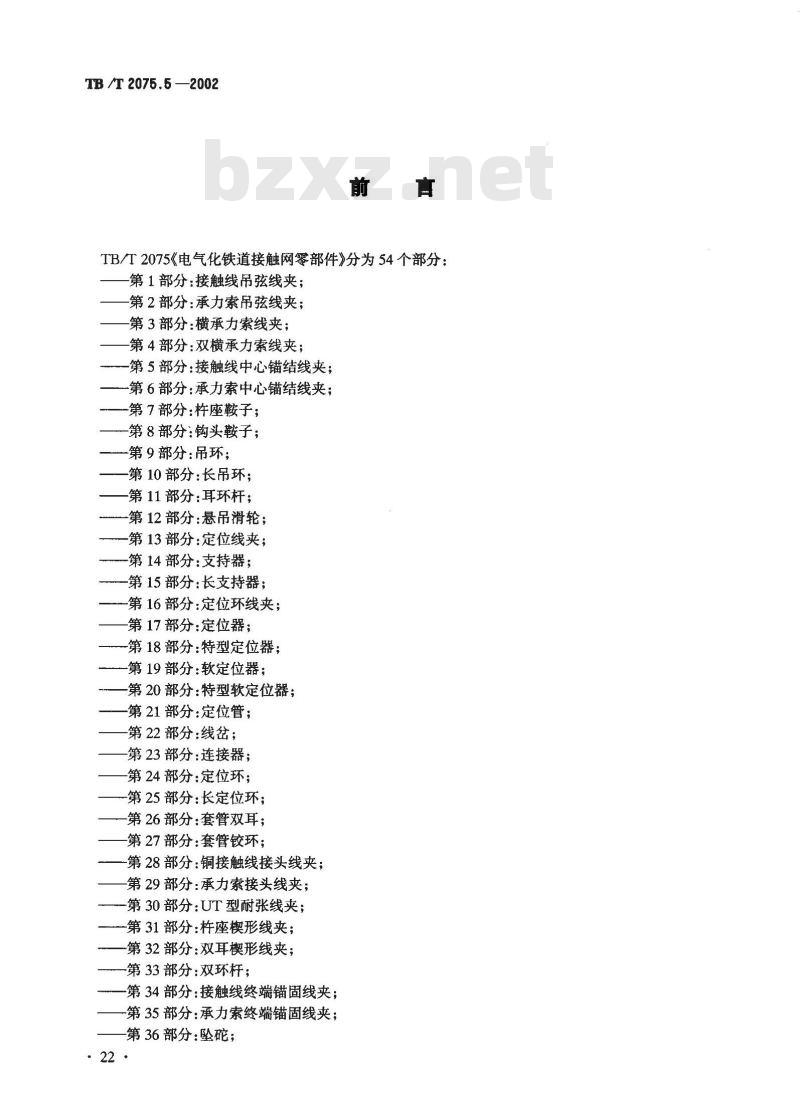

TB/T2075《电气化铁道接触网零部件》分为54个部分：第1部分：接触线吊弦线夹；
第2部分：承力索吊弦线夹；
-第3部分：横承力索线夹；
第4部分：双横承力索线夹；
第5部分：接触线中心锚结线夹；-第6部分：承力索中心锚结线夹；一第7部分：杵座鞍子；
第8部分：钩头鞍子；
-第9部分：吊环；
第10部分：长吊环；
第11部分：耳环杆；
-第12部分：悬吊滑轮；
第13部分：定位线夹；
第14部分：支持器；
-第15部分：长支持器；
第16部分：定位环线夹；
第17部分：定位器；
第18部分：特型定位器；
第19部分：软定位器；
一第20部分：特型软定位器；
-第21部分：定位管；
第22部分：线岔；
第23部分：连接器；
第24部分：定位环；
-第25部分：长定位环；
一第26部分：套管双耳；
第27部分：套管铰环；
第28部分：铜接触线接头线夹；第29部分：承力索接头线夹；
第30部分：UT型耐张线夹；
-第31部分：杆座楔形线夹；
一第32部分：双耳楔形线夹；
—第33部分：双环杆；
一第34部分：接触线终端锚固线夹；一第35部分：承力索终端锚固线夹；第36部分：坠；

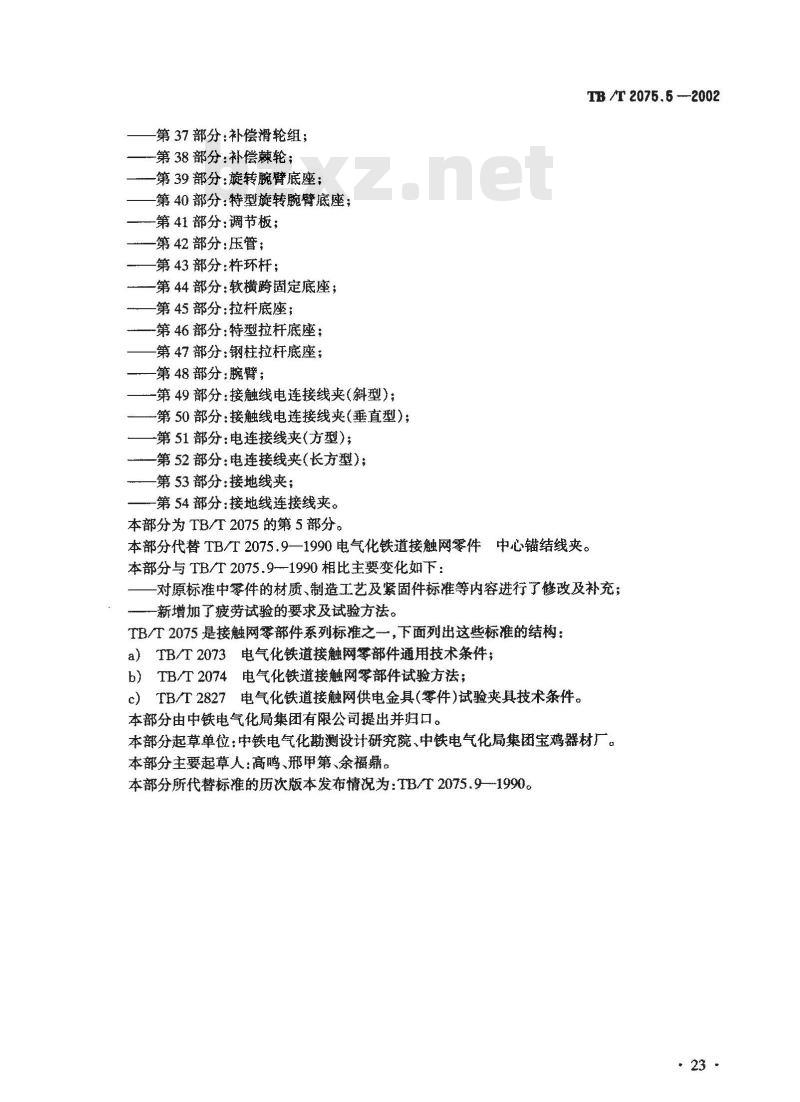

第37部分：补偿滑轮组；
第38部分：补偿棘轮；
第39部分：靛转腕臂底座：
第40部分：特型旋转腕臂底座：一第41部分：调节板；
一第42部分：压管；
第43部分：杵环杆；
第44部分：软横跨固定底座；
第45部分：拉杆底座；
第46部分：特型拉杆底座：
第47部分：钢柱拉杆底座：
一第48部分：腕臂；
第49部分：接触线电连接线夹（斜型）：第50部分：接触线电连接线夹（垂直型）：-第51部分：电连接线夹（方型）；第52部分：电连接线夹（长方型），第53部分：接地线夹；
第54部分：接地线连接线夹。
本部分为TB/T2075的第5部分。
TB /T 2075.6 --2002
本部分代替TB/T2075.9—1990电气化铁道接触网零件中心锚结线夹。本部分与TB/T2075.9--1990相比主要变化如下：对原标准中零件的材质、制造工艺及紧固件标准等内容进行了修改及补充；新增加了疲劳试验的要求及试验方法。TB/T2075是接触网零部件系列标准之，下面列出这些标准的结构：a）TB/T2073电气化铁道接触网零部件通用技术条件：b）TB/T2074电气化铁道接触网零部件试验方法：c）TB/T2827电气化铁道接触网供电金具（零件）试验爽具技术条件。本部分由中铁电气化局集团有限公司提出并归口。本部分起草单位：中铁电气化勘测设计研究院、中铁电气化局集团宝鸡器材厂。本部分主要起草人：高鸣、邢甲第、余福鼎。本部分所代替标准的历次版本发布情况为：TB/T2075.9-1990。*23-
TB/T2075.5-2002

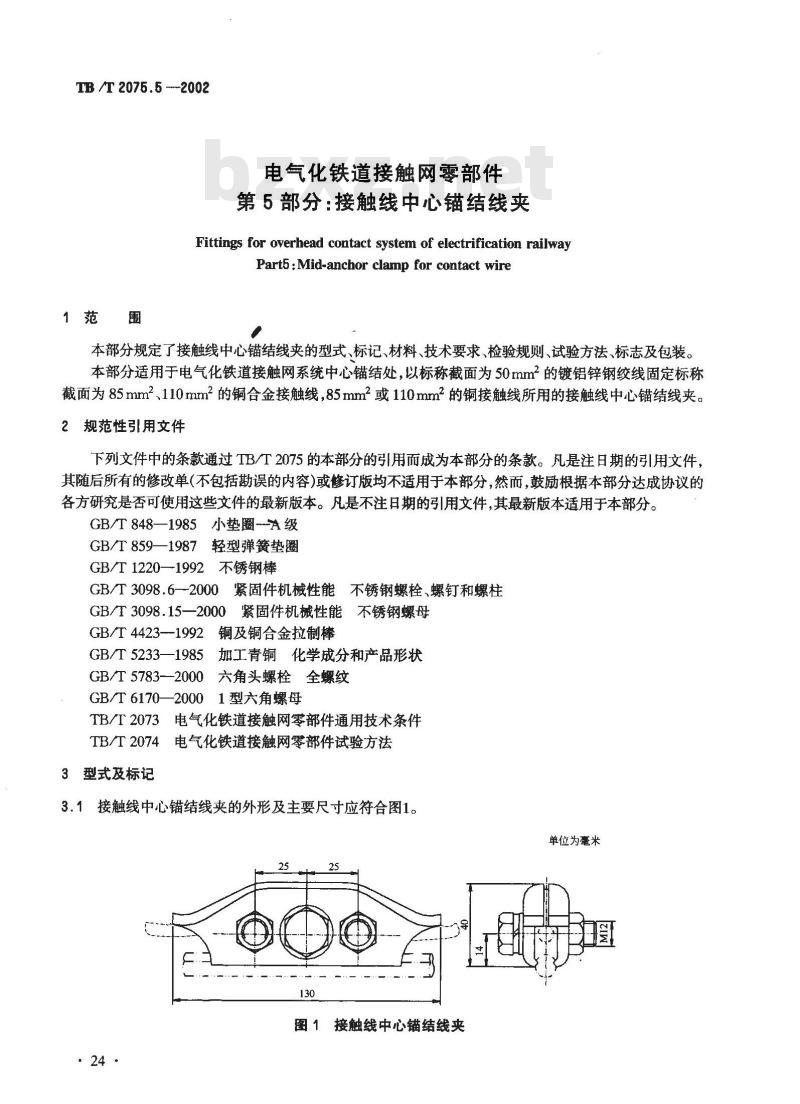

电气化铁道接触网零部件
第5部分：接触线中心铺结线夹
Fittings for overhead contact system of electrification railwayPart5 : Mid-anchor clamp for contact wire1范围
本部分规定了接触线中心锚结线夹的型式、标记、材料、技术要求、检验规则、试验方法、标志及包装。本部分适用于电气化铁道接触网系统中心锚结处，以标称截面为50mm2的镀铝锌钢绞线固定标称截面为85mm2、110mm2的锅合金接触线，85mm2或110mm2的铜接触线所用的接触线中心锚结线夹。2规范性引用文件
下列文件中的条款通过TB/T2075的本部分的引用而成为本部分的条款。凡是注日期的用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T848—1985小垫圈--A级
GB/T859—1987轻型弹簧垫圈
GB/T1220—1992不锈钢棒
GB/T3098.6—2000紧固件机械性能不锈钢螺栓、螺钉和螺柱GB/T3098.15—2000紧固件机械性能不锈钢螺母GB/T4423-1992铜及铜合金拉制棒GB/T5233—1985加工青铜化学成分和产品形状GB/T5783--2000六角头螺栓全螺纹GB/T6170—20001型六角螺母
TB/T2073电气化铁道接触网零部件通用技术条件TB/T2074电气化铁道接触网零部件试验方法3型式及标记
3.1接触线中心锚结线夹的外形及主要尺寸应符合图1。单位为毫米
图1接触线中心锚结线夹

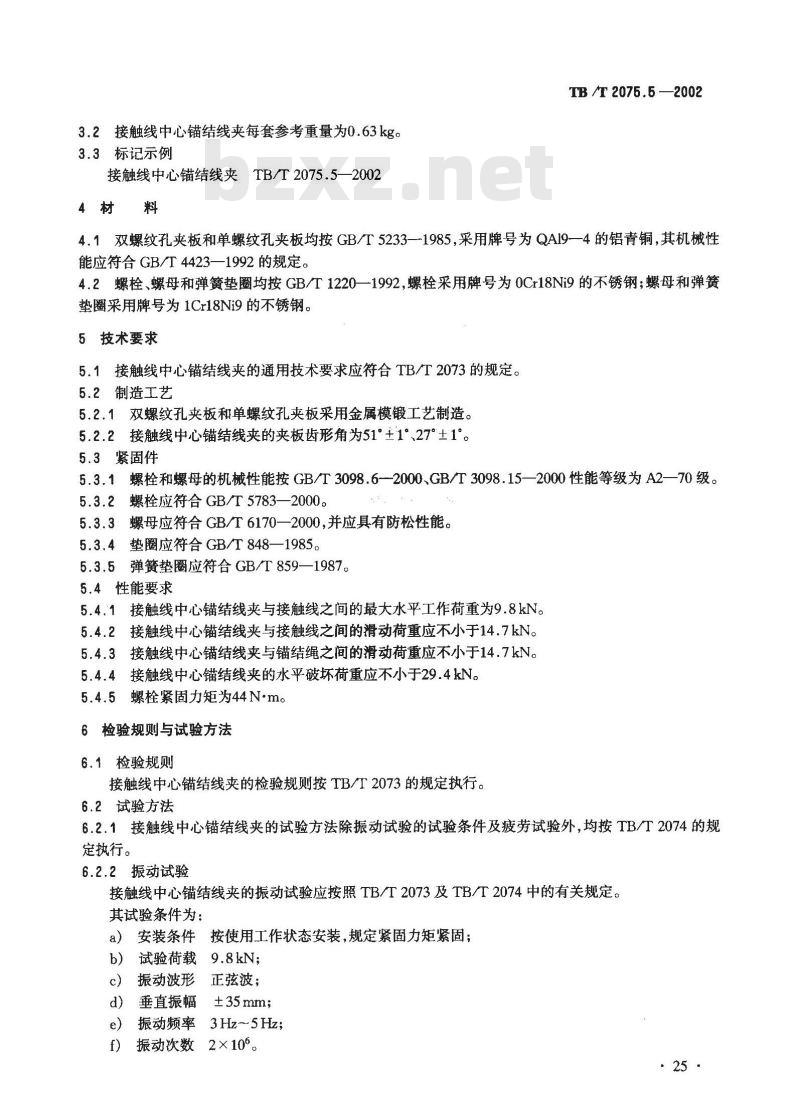

3.2接触线中心锚结线夹每套参考重量为0.63kg。3.3标记示例
接触线中心锚结线夹TB/T2075.5—20024材料
TB /T 2076.6 2002
4.1双螺纹孔夹板和单螺纹孔夹板均按GB/T5233-1985,采用牌号为QA19-4的铝青铜，其机械性能应符合GB/T4423—1992的规定。4.2螺栓、螺母和弹簧垫圈均按GB/T1220一1992螺栓采用牌号为0Cr18Ni9的不锈钢；螺母和弹簧垫圈采用牌号为1Cr18Ni9的不锈钢。5技术要求
5.1接触线中心锚结线夹的通用技术要求应符合TB/T2073的规定。5.2制造工艺
5.2.1双螺纹孔夹板和单螺纹孔夹板采用金属模锻工艺制造。5.2.2接触线中心锚结线夹的夹板齿形角为51°±1°、27°±1°。5.3紧固件
5.3.1螺栓和螺母的机械性能按GB/T3098.62000、GB/T3098.15—2000性能等级为A2—70级。5.3.2螺栓应符合GB/T5783—2000。5.3.3螺母应符合GB/T6170—2000，并应具有防松性能。5.3.4垫圈应符合GB/T848—1985。5.3.5弹簧垫圈应符合GB/T859—1987。5.4性能要求
5.4.1接触线中心锚结线夹与接触线之间的最大水平工作荷重为9.8kN。5.4.2接触线中心锚结线夹与接触线之间的滑动荷重应不小于14.7kN。5.4.3接触线中心锚结线夹与锚结绳之间的滑动荷重应不小于14.7kN。5.4.4接触线中心锚结线夹的水平破坏荷重应不小于29.4kN。5.4.5螺栓紧固力矩为44Nm。
6检验规则与试验方法
6.1检验规则
接触线中心锚结线夹的检验规则按TB/T2073的规定执行。6.2试验方法
6.2.1接触线中心锚结线夹的试验方法除振动试验的试验条件及疲劳试验外，均按TB/T2074的规定执行。
6.2.2振动试验
接触线中心锚结线夹的振动试验应按照TB/T2073及TB/T2074中的有关规定。其试验条件为：
a）安装条件按使用工作状态安装，规定紧固力矩紧固；b）试验荷载9.8kN;
振动波形
正弦波；
±35mm；
d）垂直振幅
振动频率3Hz～5Hz;
2×10%。
振动次数
TB /T 2075.5 --2002
6.2.3疲劳试验
接触线中心锚结线夹的疲劳试验条件为：a）安装条件按使用工作状态安装，规定紧固力矩紧固；b）试验荷载及幅值9.8kN±2.94kN;c）疲劳交变波形正弦波；
d）疲劳频率　1Hz～3Hz；
e）疲劳次数5×105。
6.3经振动试验后接触线中心锚结线夹的滑动荷重与规定的最小值相比下降不大于10%。6.4经振动及疲劳试验后，接触线中心锚结线夹的破坏荷重值与规定的最小值相比下降不大于5%。6.5经振动及疲劳试验后，接触线中心锚结线夹不应出现裂纹、变形等现象。6.6在全部项目试验中，螺栓与螺母间不应出现“咬死”现象。7标志与包装
7.1标志
在接触线中心锚结线夹本体上明显易见而又不降低零件性能的地方，用永久性凸字的方法清晰地标出制造厂代号和产品型号的标志。7.2包装
接触线中心锚结线夹的包装应符合TB/T2073的规定。26·
