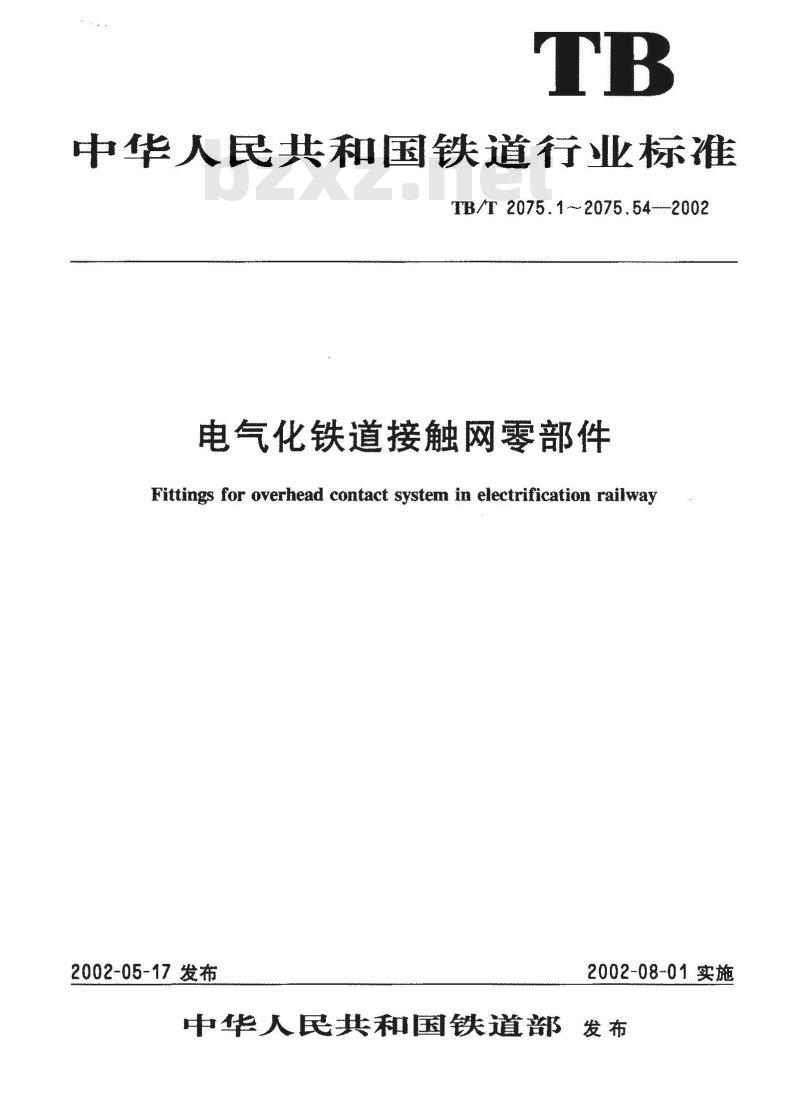

中华人民共和国铁道行业标准
TB/T 2075.1-2075.54--2002
电气化铁道接触网零部件
Fittings for overhead contact system in electrification railway2002-05-17发布
2002-08-01实施
中华人民共和国铁道部发布

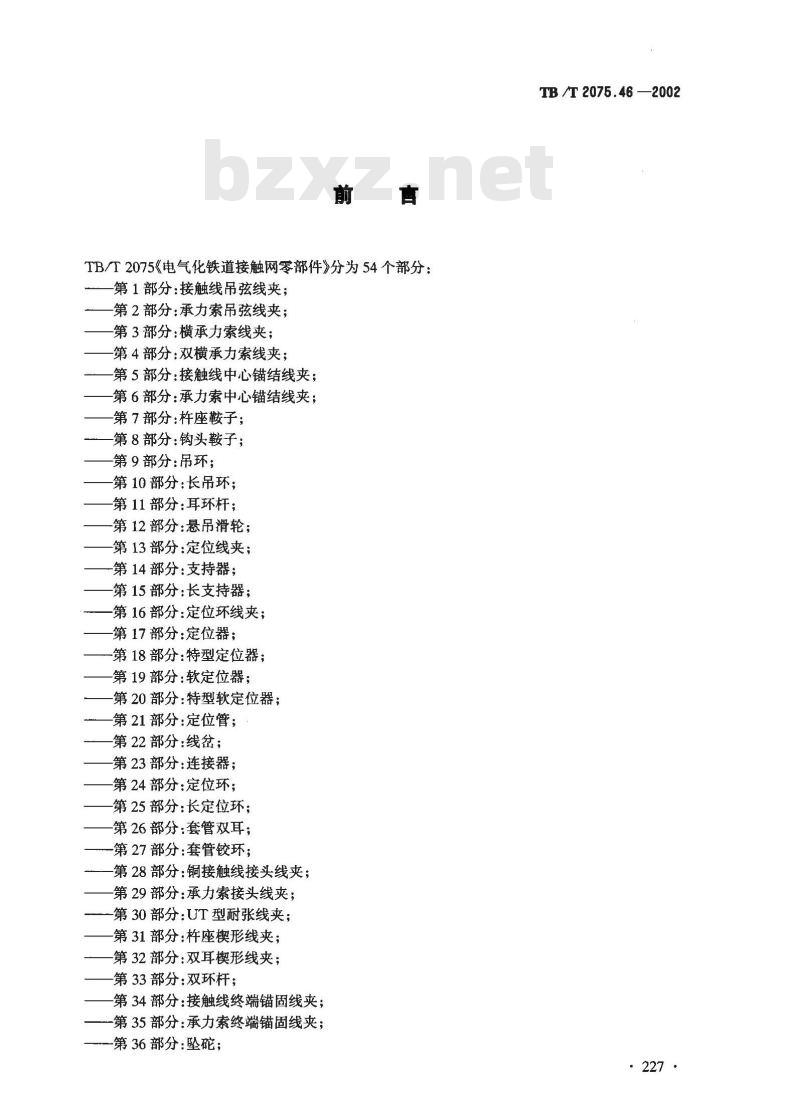

TB/T2075《电气化铁道接触网零部件》分为54个部分：第1部分：接触线吊弦线夹；
第2部分：承力索吊弦线夹；
第3部分：横承力索线夹；
第4部分：双横承力索线夹；
第5部分：接触线中心锚结线夹；第6部分：承力索中心锚结线夹；第7部分：杵座鞍子；
第8部分：钩头鞍子；
第9部分：吊环；
第10部分：长吊环；
第11部分：耳环杆；
第12部分：悬吊滑轮；
第13部分：定位线夹；
第14部分：支持器；
第15部分：长支持器；
第16部分：定位环线夹；
第17部分：定位器；
第18部分：特型定位器；
第19部分：软定位器；
第20部分：特型软定位器；
第21部分：定位管；
第22部分：线岔；
第23部分：连接器；
第24部分：定位环；
第25部分：长定位环；
第26部分：套管双耳；
-第27部分：套管铰环；
第28部分：铜接触线接头线夹；第29部分：承力索接头线夹；
-第30部分：UT型耐张线夹；
第31部分：杵座楔形线夹；
第32部分：双耳楔形线夹；
第33部分：双环杆；
第34部分：接触线终端锚固线夹；-第35部分：承力索终端锚固线夹；—第36部分：坠碗；
TB /T 2075.46 —2002
TB /T 2075.46 —2002

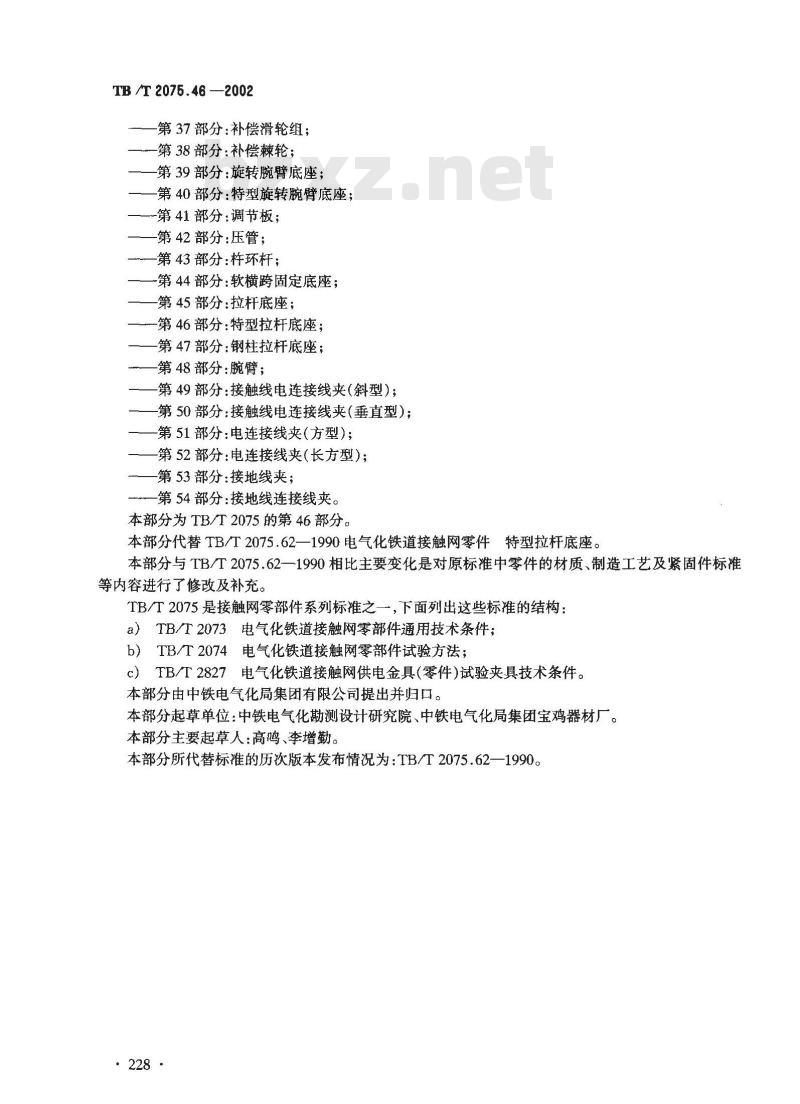

一第37部分：补偿滑轮组；
第38部分：补偿棘轮；
第39部分：旋转腕臂底座；
第40部分：特型旋转腕臂底座；——-第41部分：调节板；
一第42部分：压管；
一第43部分：环杆；
-第44部分：软横跨固定底座；
-第45部分：拉杆底座；
第46部分：特型拉杆底座；免费标准bzxz.net
第47部分：钢柱拉杆底座；
第48部分：腕臂；
一第49部分：接触线电连接线夹（斜型）；一第50部分：接触线电连接线夹（垂直型）；第51部分：电连接线夹（方型）；第52部分：电连接线夹（长方型）；第53部分：接地线夹；
一第54部分：接地线连接线夹。本部分为TB/T2075的第46部分。本部分代替TB/T2075.62—1990电气化铁道接触网零件特型拉杆底座。本部分与TB/T2075.62一1990相比主要变化是对原标准中零件的材质、制造工艺及紧固件标准等内容进行了修改及补充。
TBT2075是接触网零部件系列标准之一，下面列出这些标准的结构：a）TB/T2073电气化铁道接触网零部件通用技术条件；b）TB/T2074电气化铁道接触网零部件试验方法；c）TB/T2827电气化铁道接触网供电金具（零件）试验夹具技术条件。本部分由中铁电气化局集团有限公司提出并归口。本部分起草单位：中铁电气化勘测设计研究院、中铁电气化局集团宝鸡器材厂。本部分主要起草人：高鸿、李增勤。本部分所代替标准的历次版本发布情况为：TB/T2075.62一1990。·228·

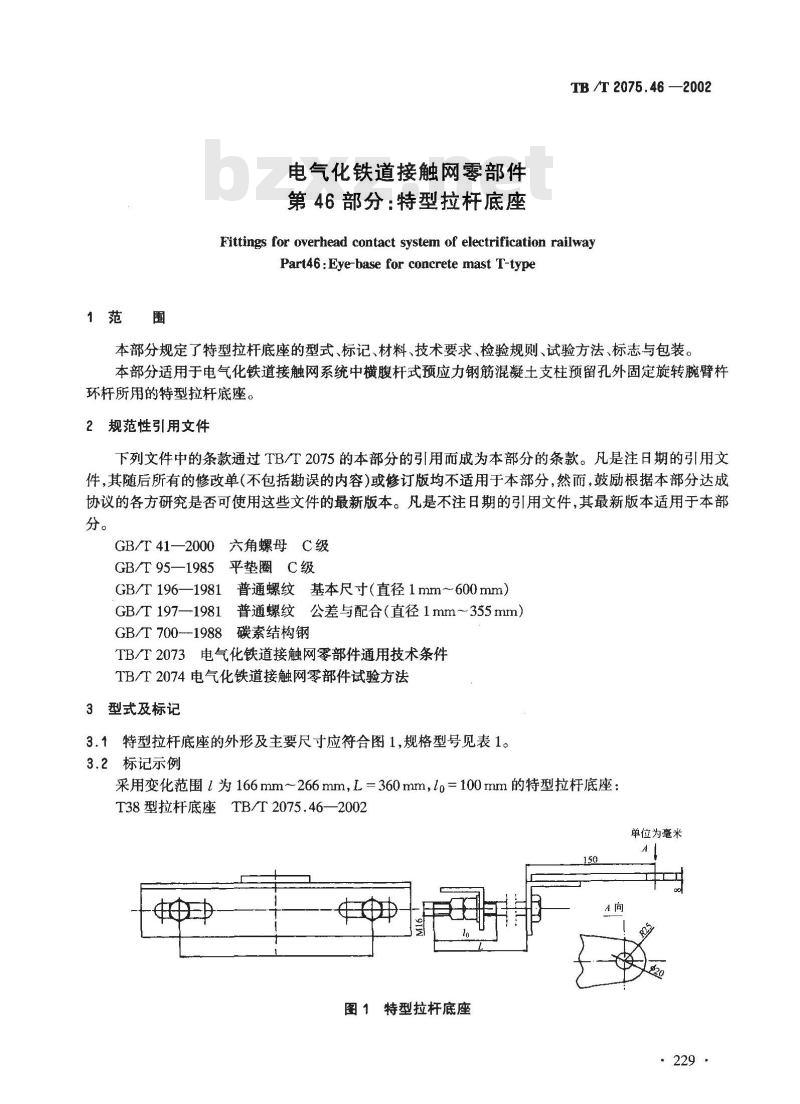

1范围
电气化铁道接触网零部件
第46部分：特型拉杆底座
TB /T 2075.46 —2002
Fittings for overhead contact system of electrification railwayPart46 : Eye-base for concrete mast T-type本部分规定了特型拉杆底座的型式、标记、材料、技术要求、检验规则、试验方法、标志与包装。本部分适用于电气化铁道接触网系统中横腹杆式预应力钢筋混凝土支柱预留孔外固定旋转腕臂杆环杆所用的特型拉杆底座。
2规范性引用文件
下列文件中的条款通过TB/T2075的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 41—2000六角螺母C级
GB/T 95—1985平垫圈C级
GB/T196一1981普通螺纹基本尺寸直径1mm～600mm）GB/T197—1981普通螺纹公差与配合（直径1mm～355mm）GB/T700--1988碳素结构钢
TB/T2073电气化铁道接触网零部件通用技术条件TB/T2074电气化铁道接触网零部件试验方法3型式及标记
3.1特型拉杆底座的外形及主要尺寸应符合图1,规格型号见表1。3.2标记示例
采用变化范围l为166mm~266mm,L=360mm,lo=100mm的特型拉杆底座：T38型拉杆底座TB/T2075.46—2002单位为毫米
图1特型拉杆底座
·229·
TB/T 2075.46—2002
适用支柱类型
H78、H60

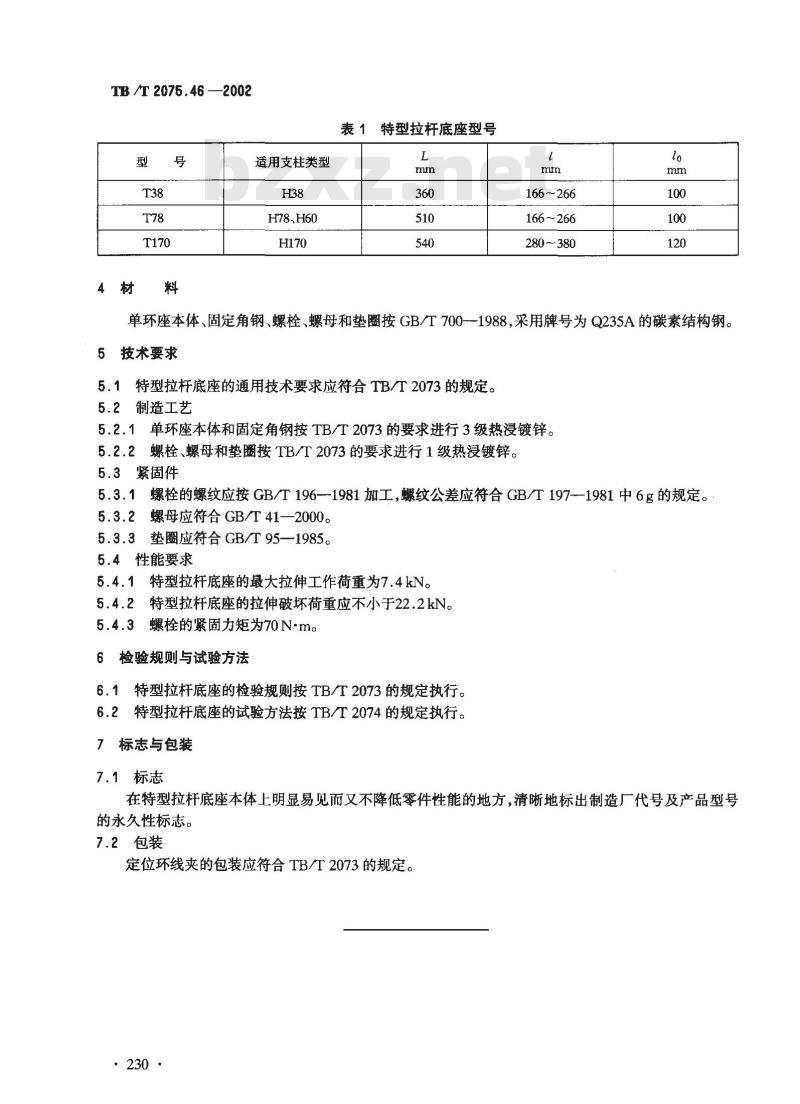

表1特型拉杆底座型号
166~266
166~266
280~380
单环座本体、固定角钢、螺栓、螺母和垫圈按GB/T700-1988,采用牌号为Q235A的碳素结构钢。5．技术要求
5.1特型拉杆底座的通用技术要求应符合TB/T2073的规定。5.2制造工艺
5.2.1单环座本体和固定角钢按TB/T2073的要求进行3级热浸镀锌。5.2.2螺栓、螺母和垫圈按TB/T2073的要求进行1级热浸镀锌。5.3紧固件
5.3.1螺栓的螺纹应按GB/T196-1981加工,螺纹公差应符合GB/T197-—1981中6g的规定。5.3.2螺母应符合GB/T41—2000。5.3.3垫圈应符合GB/T95—1985。5.4性能要求
5.4.1特型拉杆底座的最大拉伸工作荷重为7.4kN。5.4.2特型拉杆底座的拉伸破坏荷重应不小于22.2kN。5.4.3螺栓的紧固力矩为70N·m。6检验规则与试验方法
6.1特型拉杆底座的检验规则按TB/T2073的规定执行。6.2特型拉杆底座的试验方法按TB/T2074的规定执行。7标志与包装
7.1标志
在特型拉杆底座本体上明显易见而又不降低零件性能的地方，清晰地标出制造厂代号及产品型号的永久性标志。
7.2包装
定位环线夹的包装应符合TB/T2073的规定。·230·
