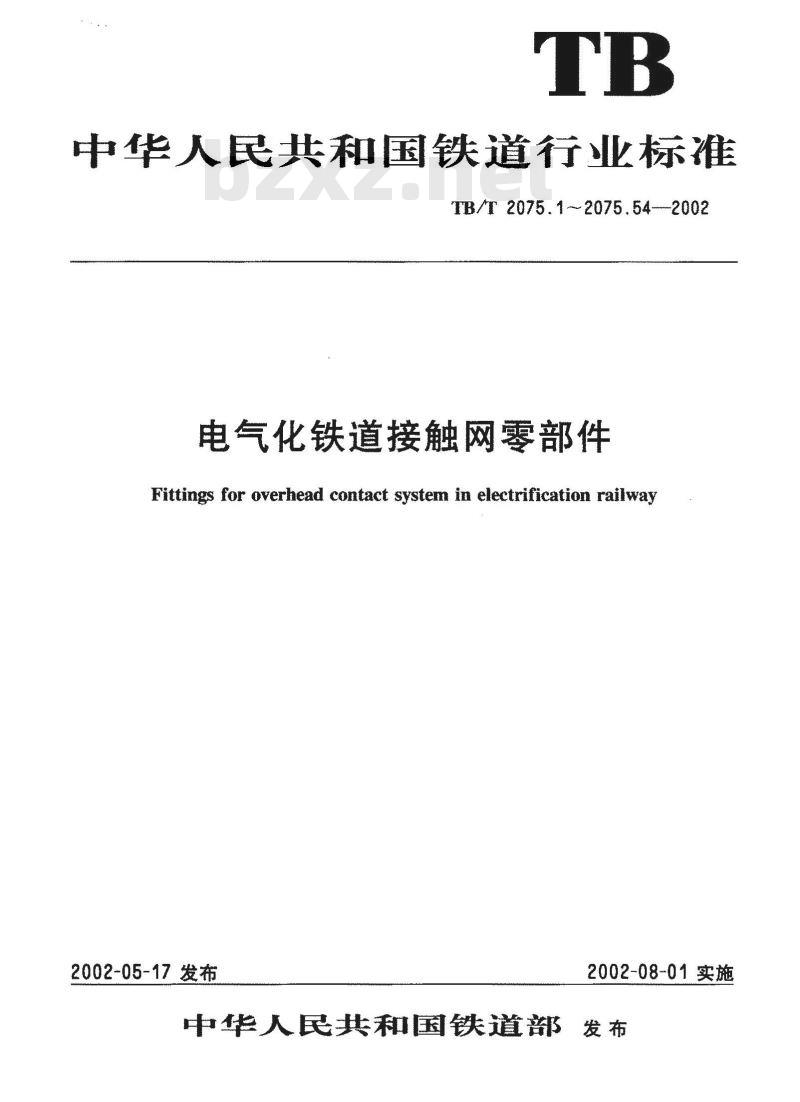

【铁路运输行业标准(TB)】 电气化铁道接触网零部件 第39部分:旋转腕臂底座

中华人民共和国铁道行业标准
TB/T 2075.1-2075.54--2002
电气化铁道接触网零部件
Fittings for overhead contact system in electrification railway2002-05-17发布
2002-08-01实施
中华人民共和国铁道部发布
TB /T 2075.39 —2002

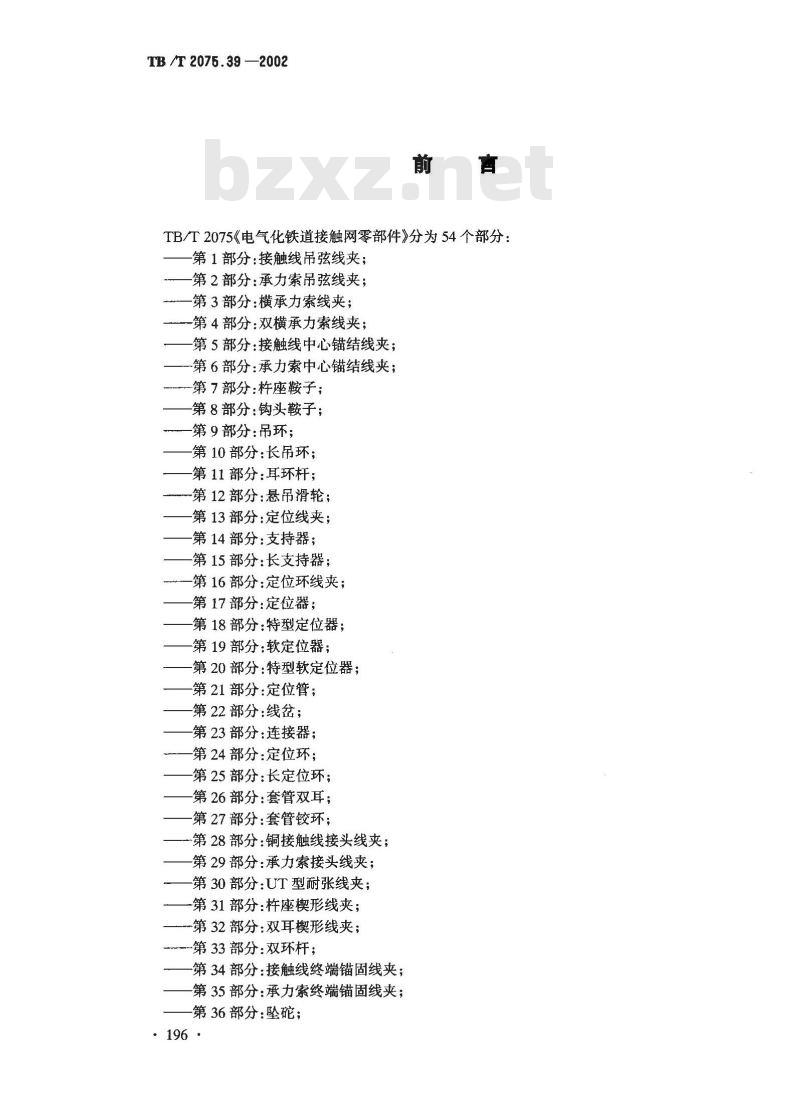

TB/T2075《电气化铁道接触网零部件》分为54个部分：第1部分：接触线吊弦线夹；
第2部分：承力索吊弦线夹；
第3部分：横承力索线夹；
第4部分：双横承力索线夹；
第5部分：接触线中心锚结线夹；—第6部分：承力索中心锚结线夹；-第7部分：杆座鞍子；
第8部分：钩头鞍子；
第9部分：吊环；
第10部分：长吊环；
第11部分：耳环杆；
第12部分：悬吊滑轮；
第13部分：定位线夹；
第14部分：支持器；
第15部分：长支持器；
一第16部分：定位环线夹；
第17部分：定位器；
第18部分：特型定位器；
第19部分：软定位器；
第20部分：特型软定位器；
第21部分：定位管；
第22部分：线岔；
第23部分：连接器；
第24部分：定位环；
第25部分：长定位环；
第26部分：套管双耳；
第27部分：套管铰环；
一第28部分：铜接触线接头线夹：第29部分：承力索接头线夹；
第30部分：UT型耐张线夹；
一第31部分：杆座楔形线夹；
第32部分：双耳楔形线夹；
-第33部分：双环杆；
第34部分：接触线终端锚固线夹；第35部分：承力索终端锚固线夹；第36部分：坠碗；
· 196·
第37部分：补偿滑轮组；
第38部分：补偿棘轮；
-第39部分：旋转腕臂底座；

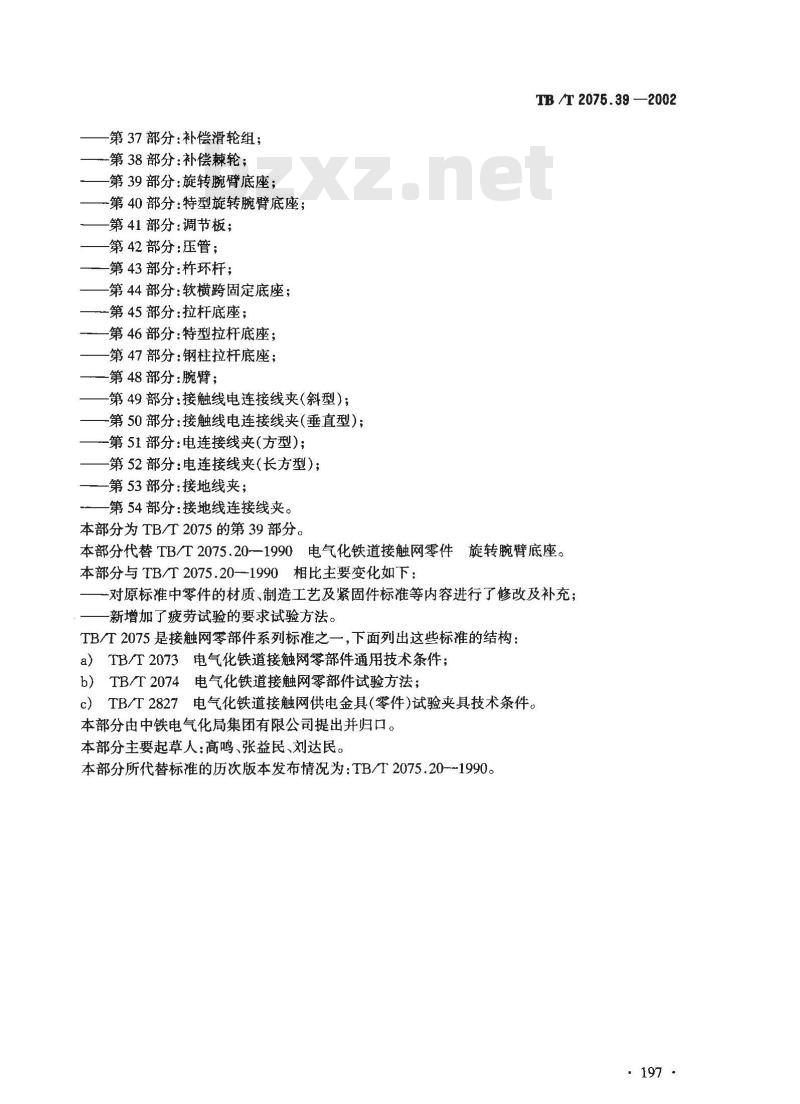

第40部分：特型旋转腕臂底座；第41部分：调节板；
第42部分：压管；
第43部分：杆环杆；
第44部分：软横跨固定底座；
-第45部分：拉杆底座；
一第46部分：特型拉杆底座；
第47部分：钢柱拉杆底座；
一第48部分：腕臂；
第49部分：接触线电连接线夹（斜型）；~第50部分：接触线电连接线夹（垂直型)；第51部分：电连接线夹（方型）；第52部分：电连接线夹（长方型）；一第53部分：接地线夹；
一第54部分：接地线连接线夹。本部分为TB/T2075的第39部分。TB /T 2075.39—2002
本部分代替TB/T2075.201990电气化铁道接触网零件旋转腕臂底座。本部分与TB/T2075.20—1990相比主要变化如下：一对原标准中零件的材质、制造工艺及紧固件标准等内容进行了修改及补充；新增加了疲劳试验的要求试验方法。TB/T2075是接触网零部件系列标准之一，下面列出这些标准的结构：a）TB/T2073电气化铁道接触网零部件通用技术条件；b）TB/T2074电气化铁道接触网零部件试验方法；c）TB/T2827电气化铁道接触网供电金具（零件)试验夹具技术条件。本部分由中铁电气化局集团有限公司提出并归口。本部分主要起草人：高鸣、张益民、刘达民。本部分所代替标准的历次版本发布情况为：TB/T2075.20-1990。·197
TB /T 2075.39 —2002

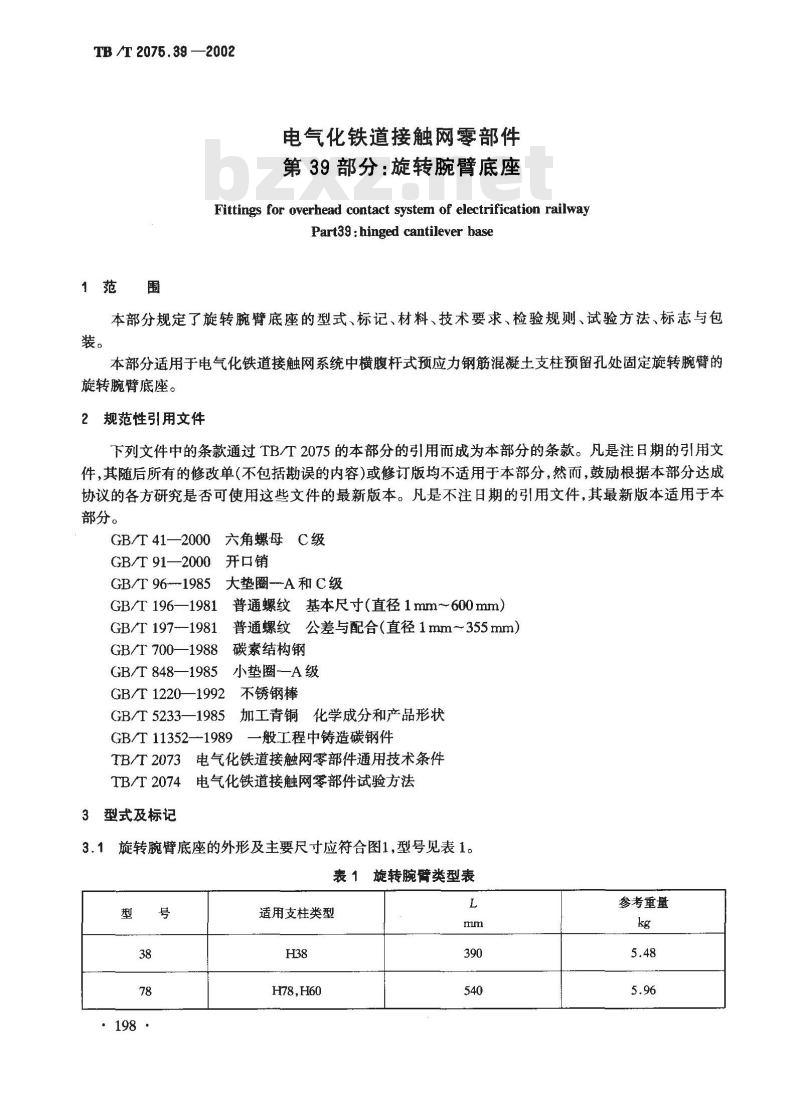

电气化铁道接触网零部件
第39部分：旋转腕臂底座
Fittings for overhead contact system of electrification railwayPart39 : hinged cantilever base1范
本部分规定了旋转腕臂底座的型式、标记、材料、技术要求、检验规则、试验方法、标志与包装。
本部分适用于电气化铁道接触网系统中横腹杆式预应力钢筋混凝土支柱预留孔处固定旋转腕臂的旋转腕臂底座。www.bzxz.net
2规范性引用文件
下列文件中的条款通过TB/T2075的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T41—2000六角螺母C级
GB/T 91—2000　并口销
GB/T961985大垫圈-A和C级
GB/T 196—1981
普通螺纹基本尺寸（直径1mm600mm）GB/T 197-1981
普通螺纹公差与配合（直径1mm～355mm）GB/T 700—1988石
碳素结构钢
GB/T 848—1985小垫圈—A级
GB/T1220—1992不锈钢棒
GB/T5233—1985加工青铜化学成分和产品形状一般工程中铸造碳钢件
GB/T 11352—-1989
TB/T2073电气化铁道接触网零部件通用技术条件TB/T2074电气化铁道接触网零部件试验方法3
型式及标记

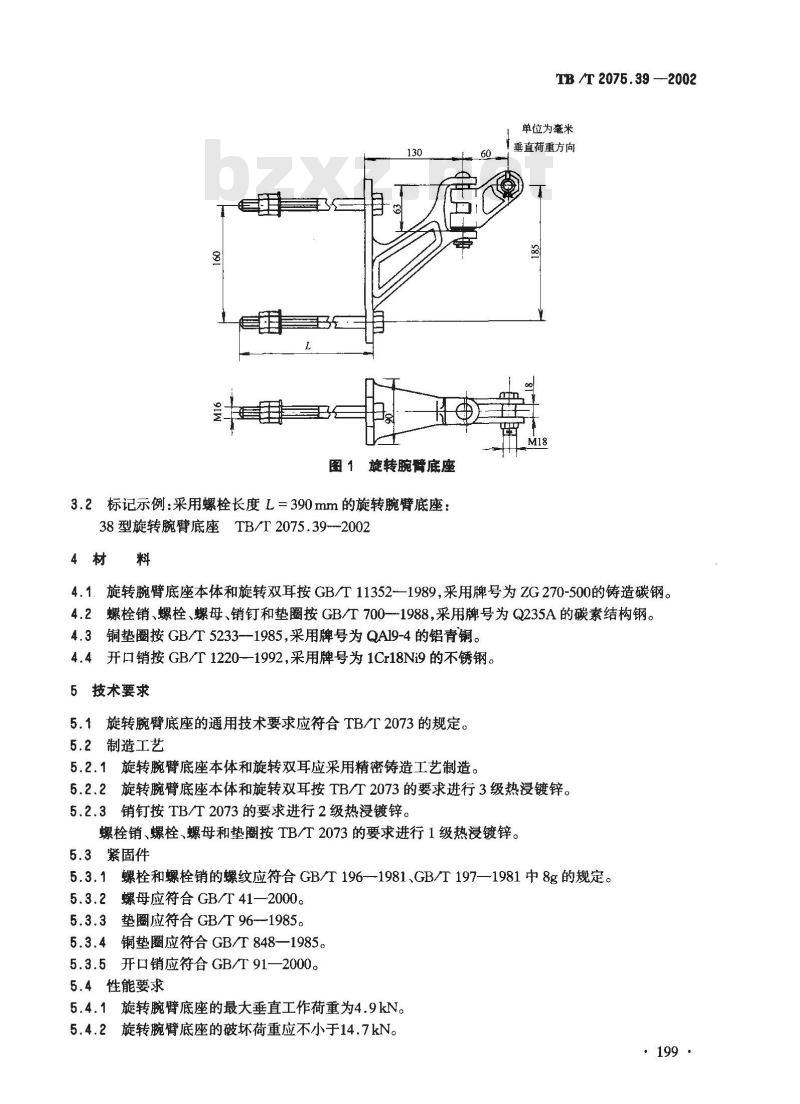

旋转腕臂底座的外形及主要尺寸应符合图1,型号见表1。表 1旋转腕臂类型表
·198·
适用支柱类型
H78, H60
参考重量
图1旋转腕臂底座
3.2标记示例：采用螺栓长度L=390mm的旋转腕臂底座：38型旋转腕臂底座TB/T2075.39--20024材料
TB /T 2075.39 --2002
单位为毫米
！垂直荷重方向
4.1.旋转腕臂底座本体和旋转双耳按GB/T11352-1989,采用牌号为ZG270-500的铸造碳钢。4.2螺栓销、螺栓、螺母、销钉和垫圈按GB/T700-1988,采用牌号为Q235A的碳素结构钢。4.3铜垫圈按GB/T5233--1985,采用牌号为QA19-4的铝青铜。4.4开口销按GB/T1220-1992,采用牌号为1Cr18Ni9的不锈钢。5技术要求
5.1旋转腕臂底座的通用技术要求应符合TB/T2073的规定。5.2制造工艺
5.2.1旋转腕臂底座本体和旋转双耳应采用精密铸造工艺制造。5.2.2旋转腕臂底座本体和旋转双耳按TB/T2073的要求进行3级热浸镀锌。5.2.3销钉按TB/T2073的要求进行2级热浸镀锌。螺栓销、螺栓、螺母和垫圈按TB/T2073的要求进行1级热浸镀锌。5.3紧固件
5.3.1螺栓和螺栓销的螺纹应符合GB/T196-1981、GB/T197—1981中8g的规定。5.3.2螺母应符合GB/T41—2000。5.3.3垫圈应符合GB/T96-—1985。5.3.4铜垫圈应符合GB/T848—1985。5.3.5开口销应符合GB/T91—2000。5.4性能要求
5.4.1旋转腕臂底座的最大垂直工作荷重为4.9kN。5.4.2旋转腕臂底座的破坏荷重应不小于14.7kN。199:
TB/T2075.39—2002
检验规则与试验方法
6.1检验规则
旋转腕臂底座的检验规则按TB/T2073的规定执行。6.2试验方法
旋转腕臂底座的试验方法按TB/T2074的规定执行。7标志与包装
7.1标志
在旋转腕臂底座本体及旋转双耳上明显易见而又不降低零件性能的地方，用永久性凸字的方法，清晰地标出制造厂的代号。
旋转腕臂底座的包装应符合TB/T2073的规定。· 200 ·
