【铁路运输行业标准(TB)】 弹条Ⅰ型扣件 轨距挡板

中华人民共和国铁道行业标准
TB/T1495.1~5-92
弹条I型扣件
1992—08-—21发布
中华人民共和国铁道部免费标准bzxz.net
1992—12—31实施

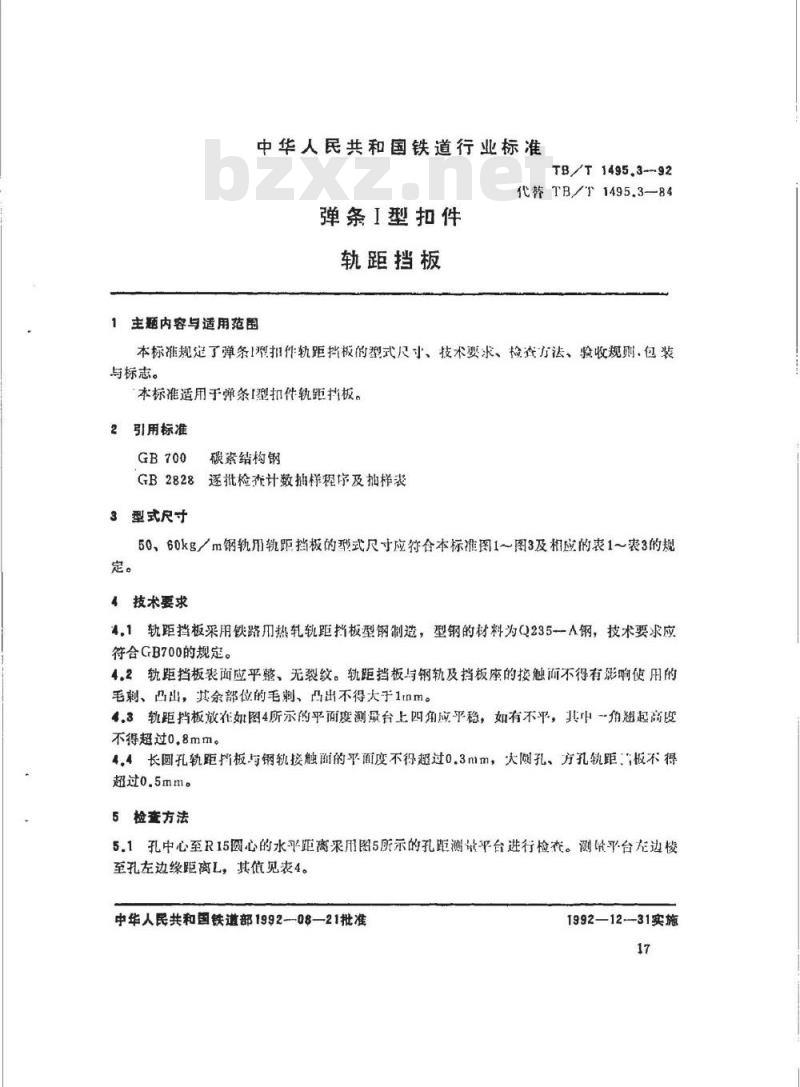

中华人民共和国铁道行业标准
TB/T1495.3-92
代替TB/T1495.3-84
弹条I型扣件
轨距挡板
主题内容与适用范围
本标谁规定了弹条1型扣件轨距挡板的型式尺寸、技术要求、检态方法、验收规则.包装与标志。
本标准适用于弹条型扣件轨距挡板。2引用标准
碳紫结构钢
GB2828逐批检查计数拍样程序及抽样表3型式尺寸
50，60kg/m钢轨用轨距挡板的型式尺寸应符合本标准图1～图3及相应的表1～表3的规定。
技术要求
4.1轨距挡板采用铁路热轧轨距挡板型钢制造，型钢的材料为Q235-A钢，技术要求应符合GB700的规定。
4.2轨距挡板表面应平整、无裂纹。轨距挡板与钢轨及挡板座的按触而不得有影响使用的毛剌、凸出，共余部位的毛刺、凸出不得大于1tnm。4.3轨距挡板放在如图4所示的平面度测最台上四角应平稳，如有不平，其中角翘起商度不得超过0.8mm。
44长圆孔轨距挡板与钢轨接触前的平面度不得超过0.3mm，天圆孔、方孔轨距，板不得超过0.5mm。
5检查方法
5.1孔中心至R15圆心的水平距离采用图5所示的孔距测量平台进行检交。测最平台左边棱至孔左边缘距离L，其值见表4。中华人民共和国铁道部1992—08—21批准1992—12--31实施
中司、接头
TB/T1495.3--92

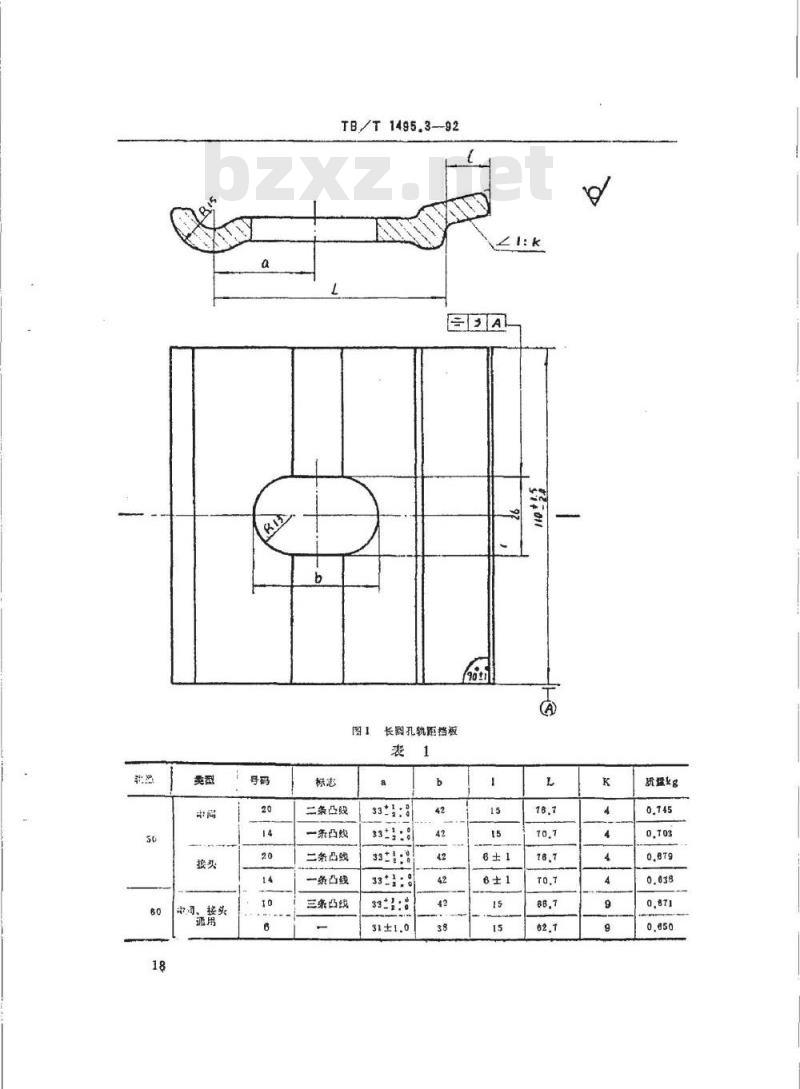

图！长圈孔轨距挡板
二条凸载
一条凸线
二条西线
一条凸线
三条凸线
3321:8
3321:8
质摄kg
TBT1495.3-92

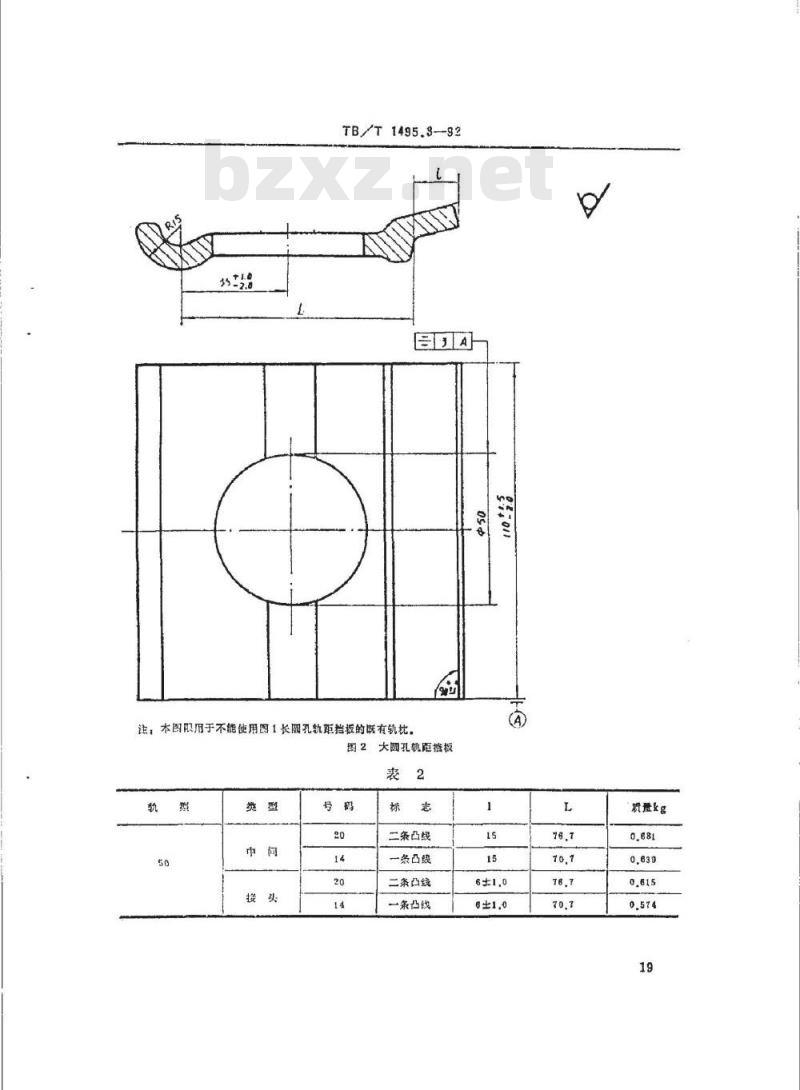

法，本图用于不能使用图1长四孔轨距板的既有轨枕图2大圆孔轨距搭板
二条凸线
一条凸段
二条凸线
一条凸线
款册kg
TB/T 1495.3-92

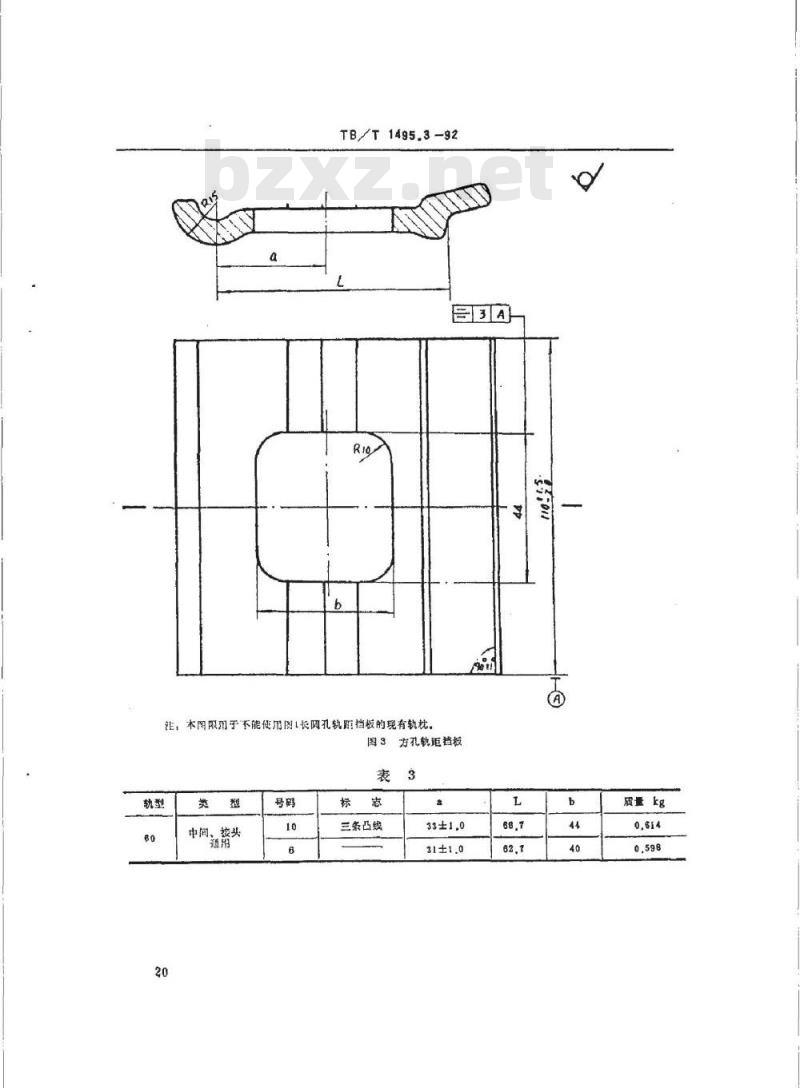

注，本图限州于不能便用图长圆孔轨蹈挡板的现有轨枕，图3方孔轨矩挡板
中国油蓄*
三条凸线
质量kg
TB/T1495.3-92
50kg/m轨
baks/m轨
轨距档校号码
10、14、20
TB/T1495.3--32
轨距粘板孔型
长圈孔
长圖孔
大鼠孔
23t1:8
轨距挡板一角翘起高度和与钢轨接触面的平面度在轨距挡板前端用塞尺测。5.2
5.3轨距挡板剪切角度用万能角度尺测量。6验收规则
6.1轨距挡板应出制造厂的质适检套部门进行验收检查，抽样方法采用GB2828，以不合格数表示批的质款，其检查水平和合格质整水平见表5。表5
检查项目
挡板宽
孔中心至R15圆心水乎距
一角想起高度
挡板与锅轨接烛面的平面度
孔的对称度
剪切角度
技术婴求
110t10
见51条
类圆况：另孔，0.5
90'±1
见4.2条
检登水乎
准：单个样品任一检查项目中出现一个以上的不合格时，只获一个不合格进行统计，包装与标志
合格质迁水平抽样方案类型
7.1轨距挡板表面有明显的厂标。7.2轨距挡板在正带的运输和保管条件下应保证产品发到用户时不生锈。二次
7.3轨距挡板用铁丝捆扎或用袋包装牢翻。每串或每袋轨距挡板应类型相同，质不超过50kg。并附有产品合格证。
7.4轨距指板包装标记：
TB/T1495.3—92
a。产品名称、类型、生产许可证号；b。件数和质量，
c。制造厂名，
d，制造（出厂）日期和批号。
