【铁路运输行业标准(TB)】 透镜式色灯信号机构及信号表示器

中华人民共和国铁道行业标准
TB/T1413—2001

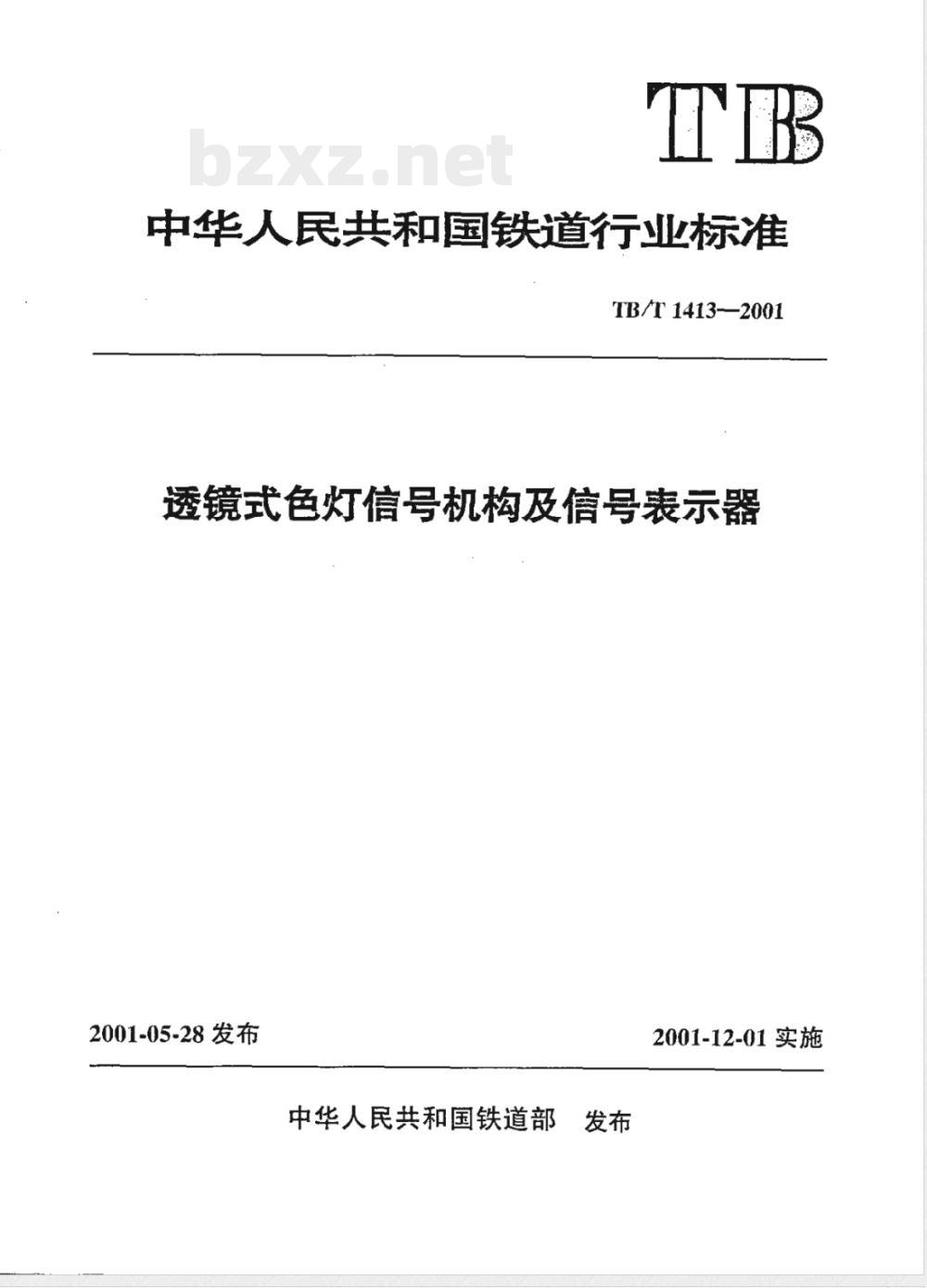

透镜式色灯信号机构及信号表示器2001-05-28发布
中华人民共和国铁道部发布
2001-12-01实施

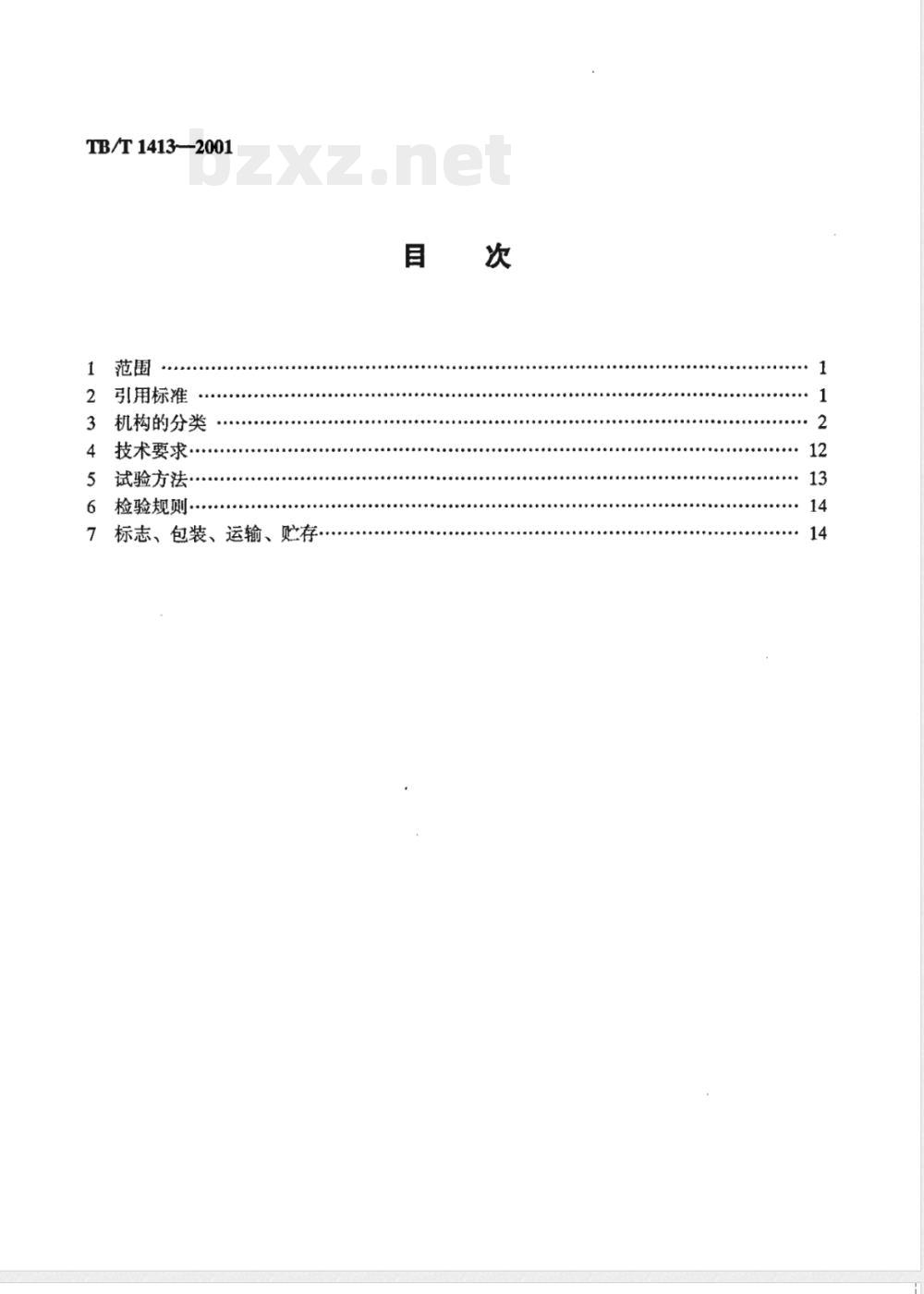

TB/T1413—2001
引用标准
机构的分类
技术要求…
试验方法
检验规则
标志、包装、运输、贮存·
TB/T1413—2001

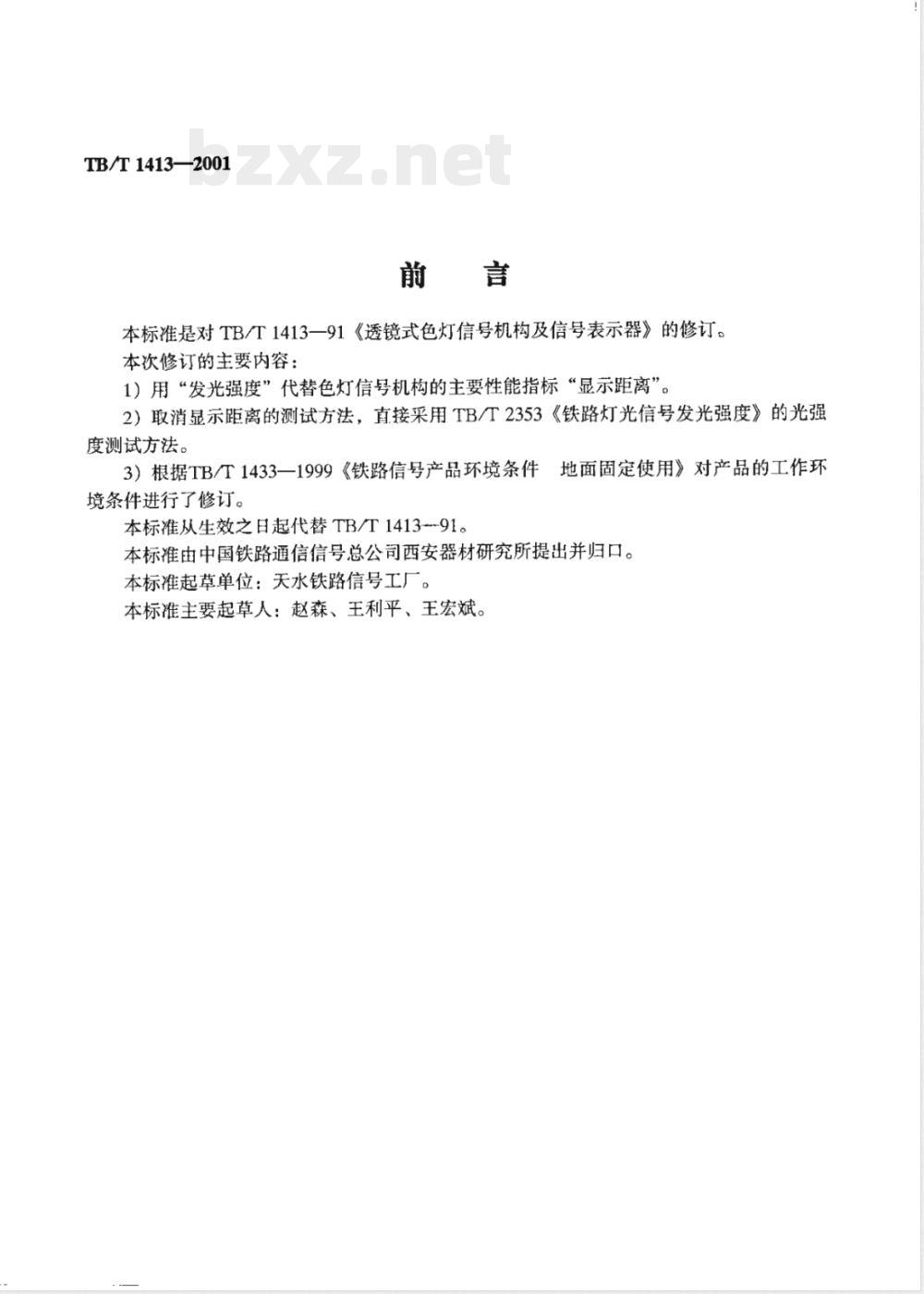

本标准是对TB/T1413一91《透镜式色灯信号机构及信号表示器》的修订。本次修订的主要内容：
1）用“发光强度”代替色灯信号机构的主要性能指标“显示距离”。2）取消显示距离的测试方法，直接采用TB/T2353《铁路灯光信号发光强度》的光强度测试方法。
3）根据TB/T1433一1999《铁路信号产品环境条件地面固定使用》对产品的工作环境条件进行了修订。
本标准从生效之日起代替TB/T1413--91。本标准由中国铁路通信信号总公司西安器材研究所提出并归口。本标准起草单位：天水铁路信号工厂。本标准主要起草人：赵森、王利平、王宏斌。1范围
中华人民共和国铁道行业标准
TB/T 1413-2001

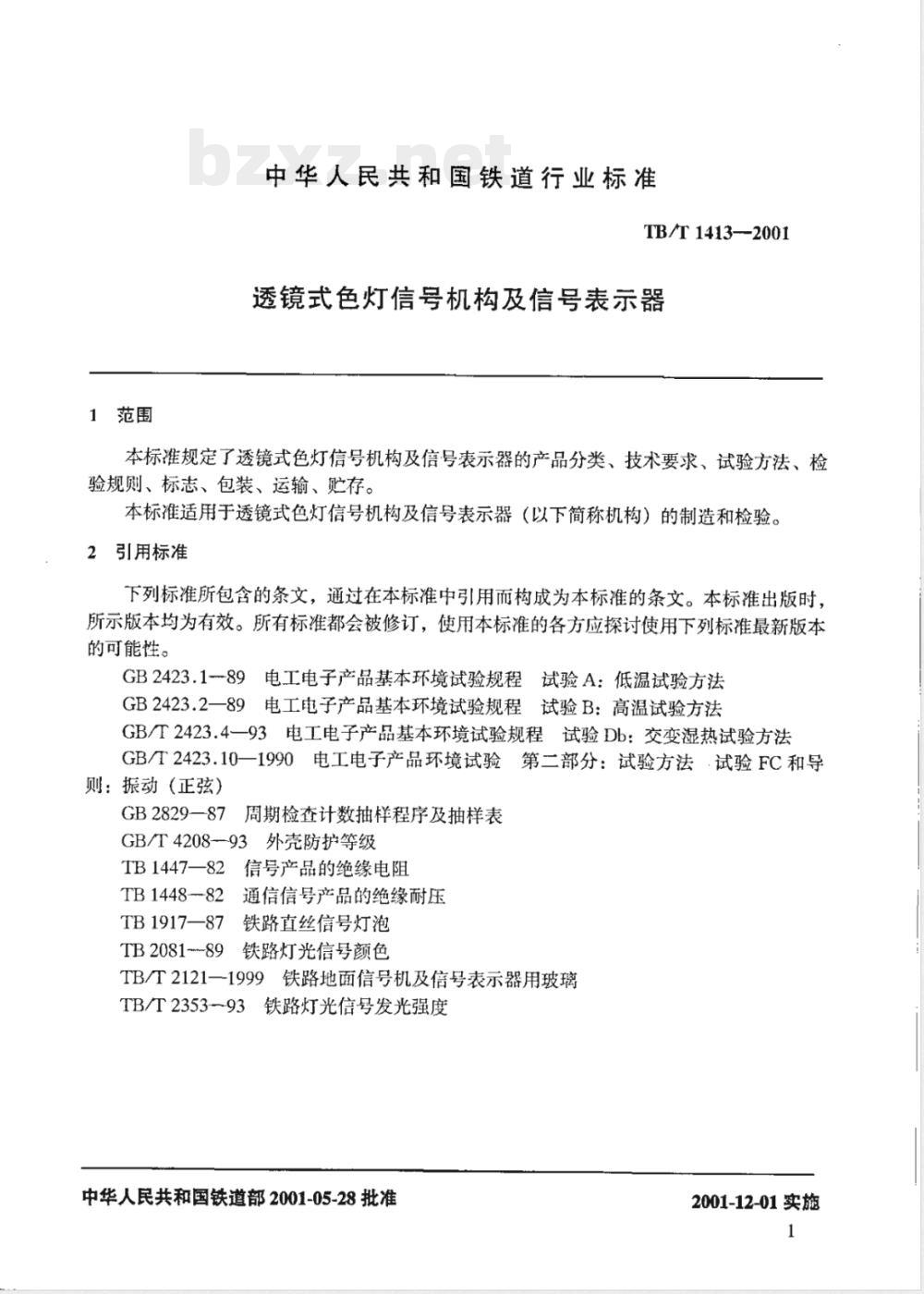

透镜式色灯信号机构及信号表示器本标准规定了透镜式色灯信号机构及信号表示器的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于透镜式色灯信号机构及信号表示器（以下简称机构）的制造和检验。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB2423.1--89电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2一89电工电子产品基本环境试验规程试验B：高温试验方法GB/T2423.4一93电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T2423.10一1990电工电子产品环境试验第二部分：试验方法·试验FC和导则：振动（正弦）
GB2829—87周期检查计数抽样程序及抽样表GB/T4208-93外壳防护等级
TB1447一82信号产品的绝缘电阻TB1448--82
通信信号产品的绝缘耐压
TB1917—87
7铁路直丝信号灯泡
TB2081--89
铁路灯光信号颜色
TB/T2121一1999铁路地面信号机及信号表示器用玻璃TB/T2353934
铁路灯光信号发光强度
中华人民共和国铁道部2001-05-28批准2001-12-01实施
3机构的分类
TB/T 1413--2001

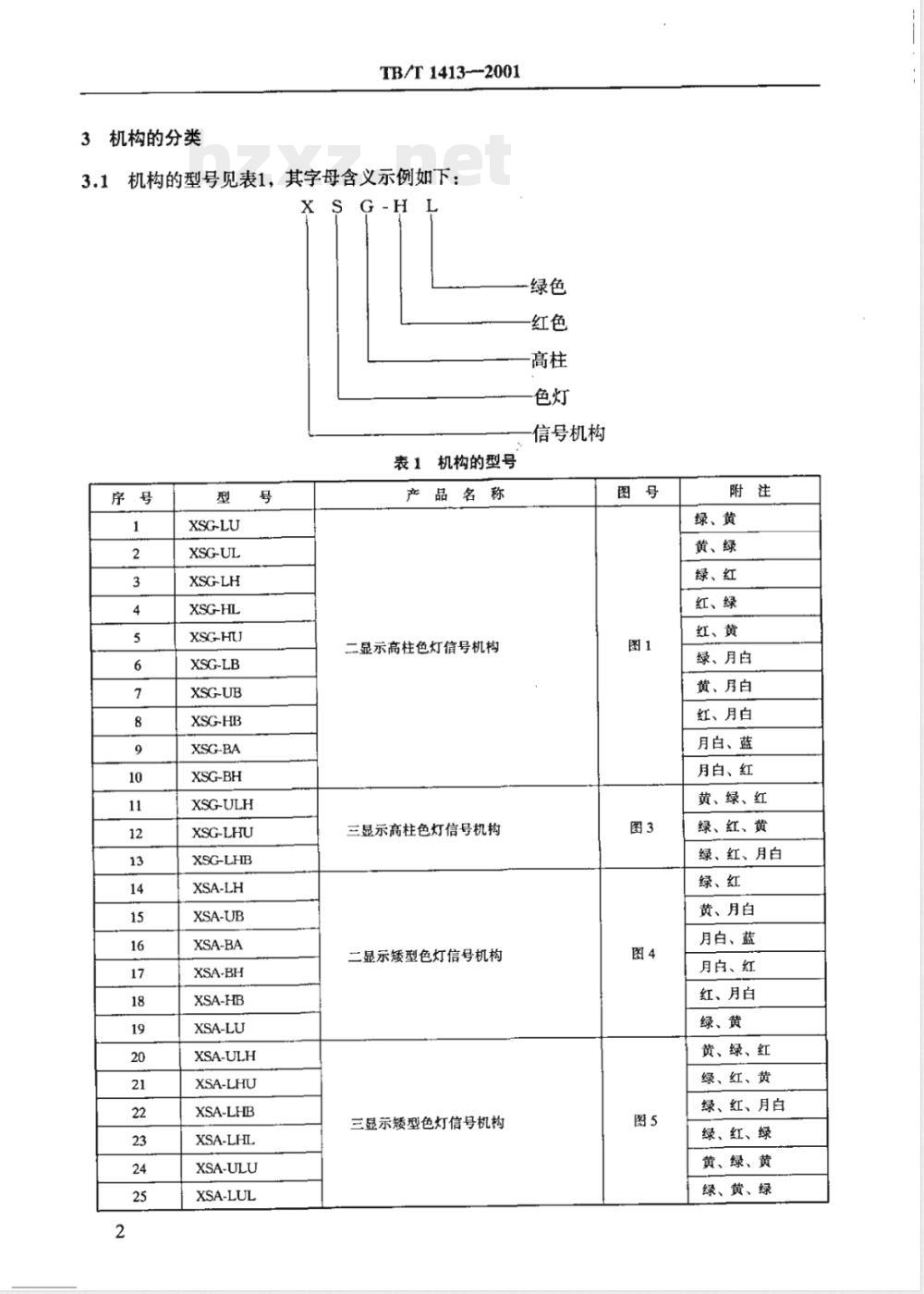

3.1机构的型号见表1，其字母含义示例如下：X
XSG-LU
XSG-UL
XSG-HL
XSG-HUJ
XSG-LB
XSG-UB
XSG-HB
XSG-BA
XSG-BH
XSG-ULH
XSG-LHU
XSG-LHB
XSA-LH
XSA-UB
XSA-BA
XSA-BH
XSA-HB
XSA-LU
XSA-ULH
XSA-LHU
XSA-LHB
XSA-LHL
XSA-ULU
XSA-LUL
表1机构的型号
产品名称
二显示高柱色灯信号机构
三显示高柱色灯信号机
二显示矮型色灯信号机构
三显示矮型色灯信号机构
信号机构
绿、黄
黄、绿
绿、红
红、绿
红、黄
绿、月白
黄、月白
红、月白
月白、蓝
月白、红
黄、绿、红
绿、红、黄
绿、红、月白
绿、红
黄、月白
月白、蓝
月白、红
红、月白
绿、黄
黄、绿、红
绿、红、黄
绿、红、月白
绿、红、绿
黄、绿、黄
绿、黄、绿
XSF2-UL
XSF2-HB
TB/T1413—2001
产品名称
复示信号机构
矮型复示信号机构
灯列式进站复示信号机构
驼峰复示信号机构
引导信号机构
断信号机构
容许信号机构
发车线路表示器
三灯高柱进路表示器
二灯高柱进路表示器
三灯矮型进路表示器
二灯矮型进路表示器
发车表示器
机构的外形尺寸、安装尺寸应符合图1～图16的规定。3.2
图1二显示高柱色灯信号机构
续上表
绿或月白
月白、月白、月白
黄、绿
红、月白bZxz.net
TB/T1413—2001
图2XSY型引导信号机构
图3三显示高柱色灯信号机构
TB/T1413—2001
二显示矮型色灯信号机构
图5三显示矮型色灯信号机构
TB/T1413—2001
图6遮断及复示信号机构
图7XSFA型矮型复示信号机构
TB/T1413-—2001
图8XSF1型灯列式进站复示信号机构(427)
图9XSR型容许信号机构
TB/T1413—2001
图10驼峰复示信号机构
(1000)
