【化工行业标准(HG)】 仪表辅助设备及电缆、管缆的编号

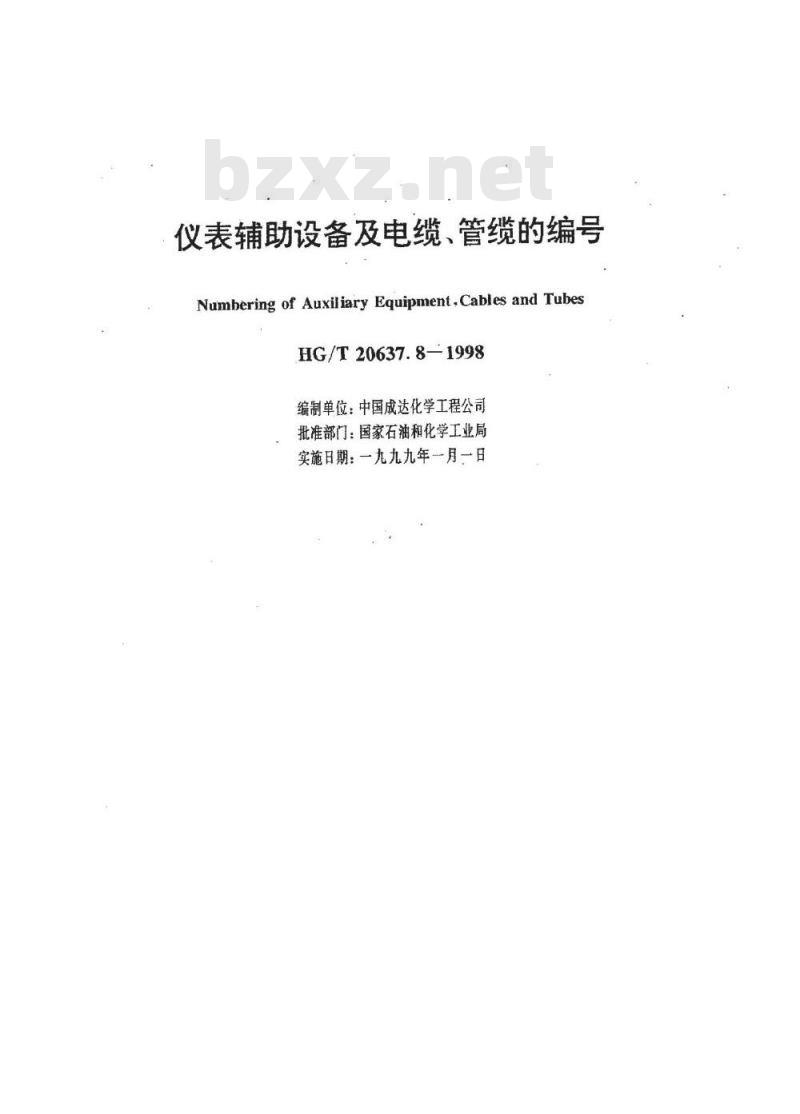

仪表辅助设备及电缆、管缆的编号Numbering of Auxiliary Equipment.Cables and TubesHG/T20637.8-1998

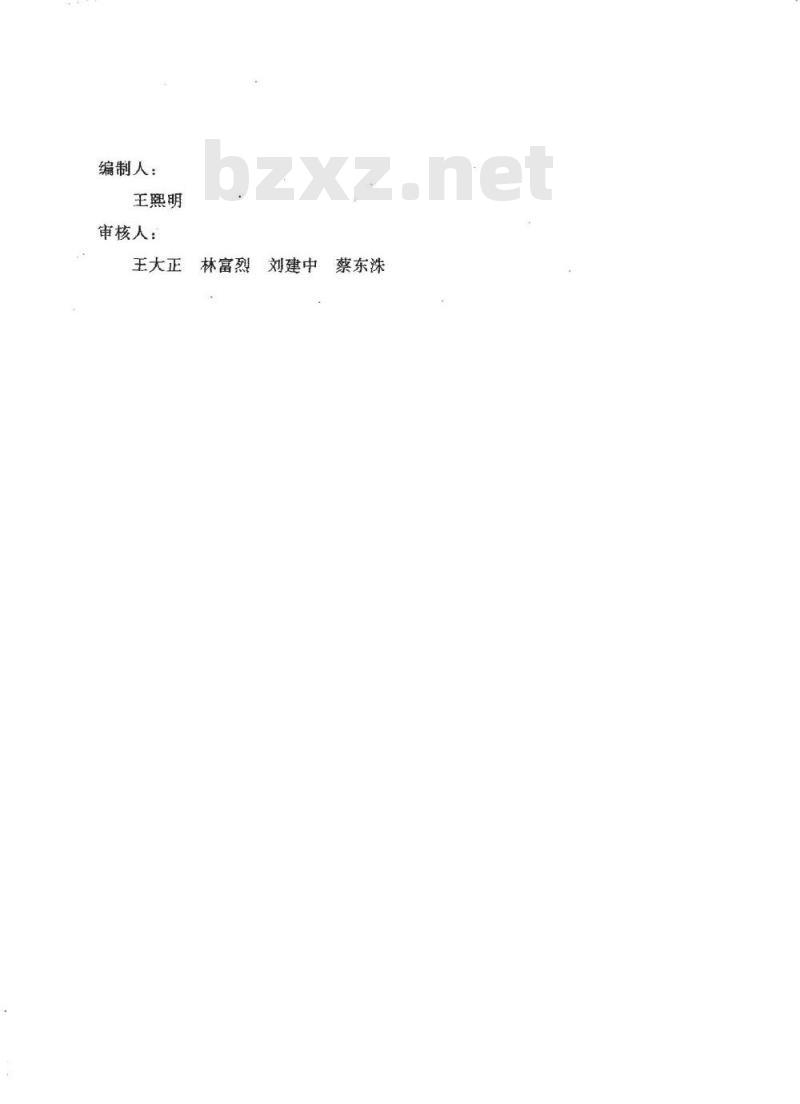

编制单位：中国成达化学工程公司批准部门：国家石油和化学工业局实施日期：一九九九年一月一日编制人：
王熙明
审核人：
王大正
林富烈
刘建中
蔡东洙

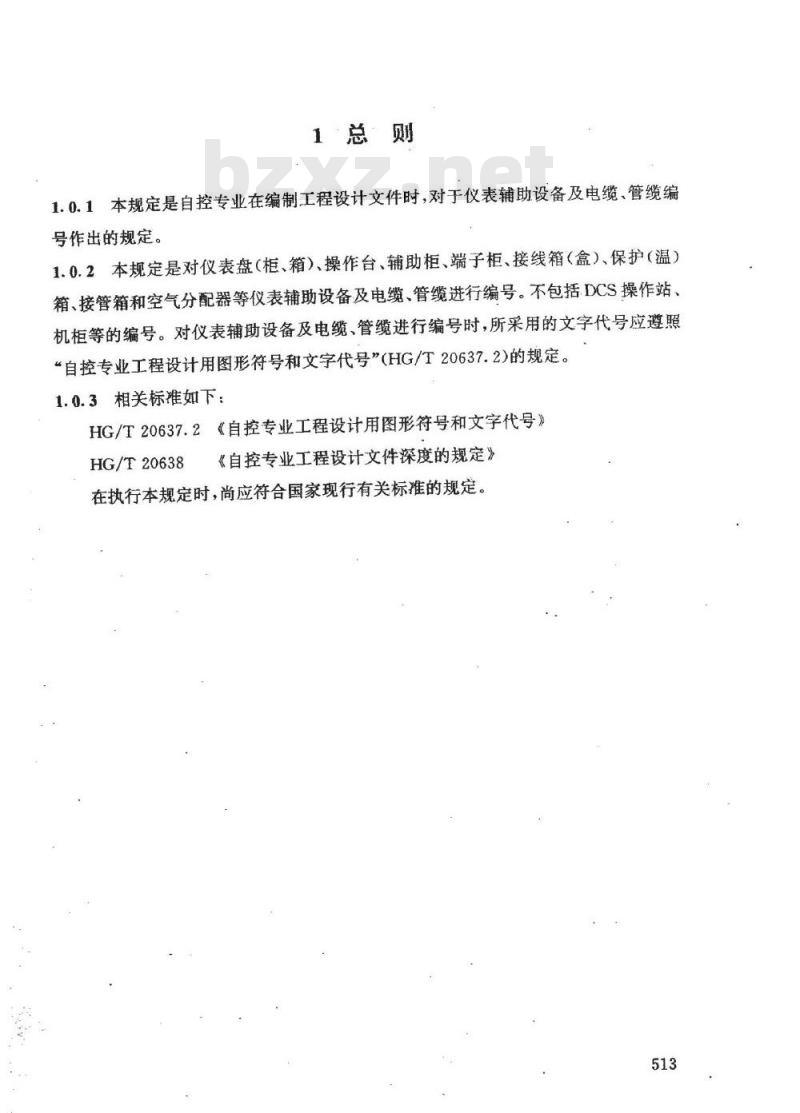

1总则
1.0.1本规定是自控专业在编制工程设计文件时，对于仪表辅助设备及电缆、管缆编号作出的规定。
1.0.2本规定是对仪表盘（柜、箱）、操作台、辅助柜、端子柜、接线箱（盒）、保护（温）箱、接管箱和空气分配器等仪表辅助设备及电缆、管缆进行编号。不包括DCS操作站、机柜等的编号。对仪表辅助设备及电缆、管缆进行编号时，所采用的文字代号应遵照“自控专业工程设计用图形符号和文字代号”(HG/T20637.2)的规定。1.0.3相关标准如下：
HG/T20637.2《自控专业工程设计用图形符号和文字代号》HG/T20638
《自控专业工程设计文件深度的规定》在执行本规定时，尚应符合国家现行有关标准的规定。513

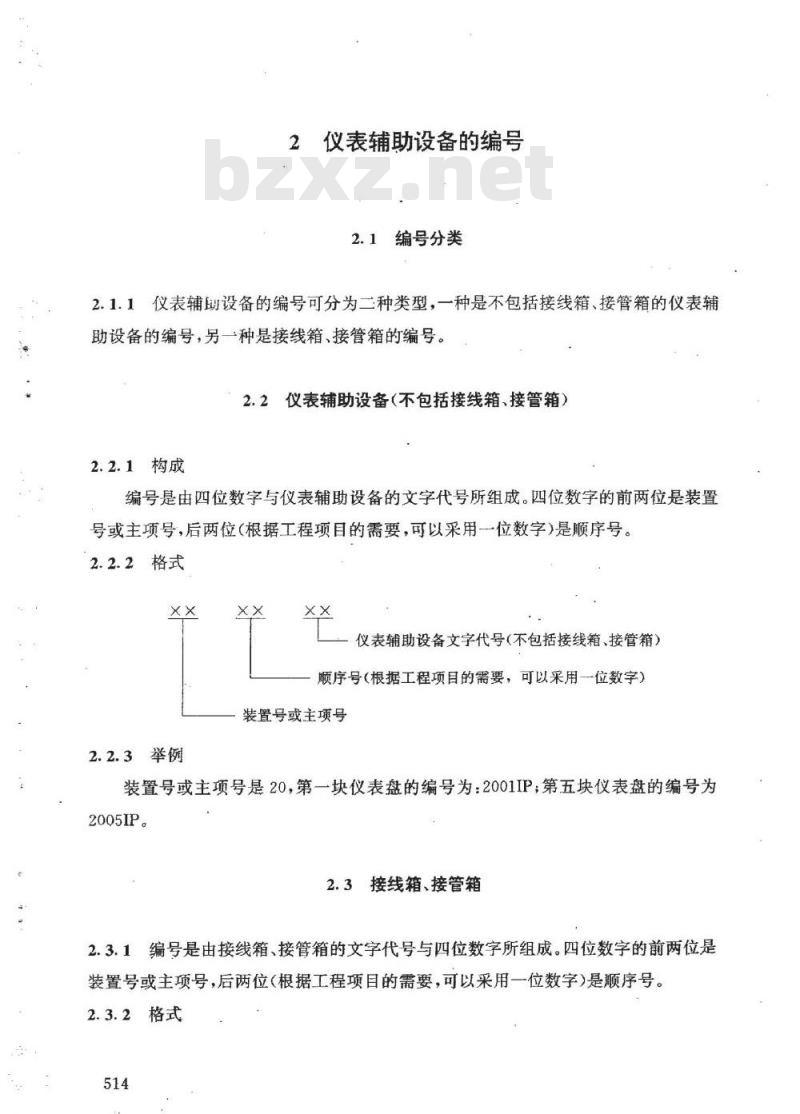

仪表辅助设备的编号
2.1编号分类
2.1.1仪表辅助设备的编号可分为二种类型，一种是不包括接线箱、接管箱的仪表辅助设备的编号，另一种是接线箱、接管箱的编号。2.2仪表辅助设备（不包括接线箱、接管箱）2.2.1构成
编号是由四位数字与仪表辅助设备的文字代号所组成。四位数字的前两位是装置号或主项号，后两位（根据工程项目的需要，可以采用一位数字）是顺序号。2.2.2格式
2.2.3举例
仪表辅助设备文字代号（不包括接线箱、接管箱）顺序号（根据工程项目的需要，可以采用一位数字）装置号或主项号
装置号或主项号是20，第一块仪表盘的编号为：2001IP；第五块仪表盘的编号为2005IP。
2.3接线箱、接管箱
2.3.1编号是由接线箱、接管箱的文字代号与四位数字所组成。四位数字的前两位是装置号或主项号，后两位（根据工程项目的需要，可以采用一位数字）是顺序号。2.3.2格式
顺序号（根据工程项目的需要，可以采用一位数字）装置号或主项号
接线（管)箱文字代号

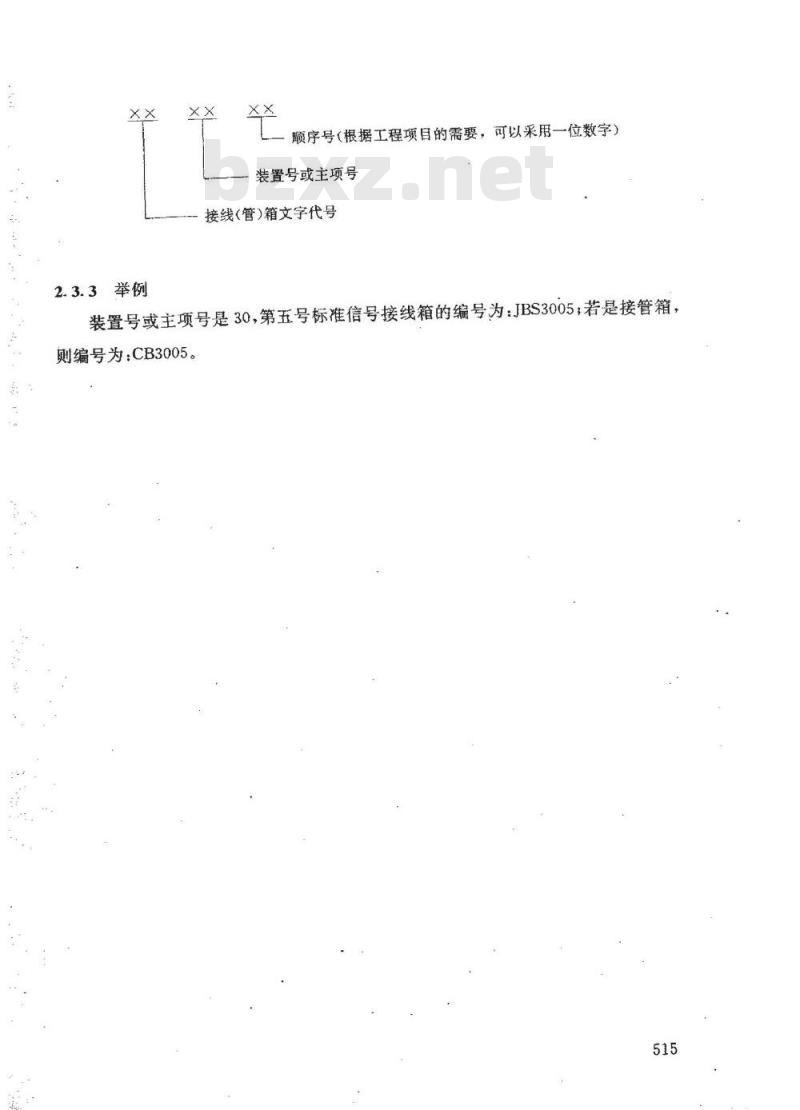

2.3.3举例
装置号或主项号是30，第五号标准信号接线箱的编号为：JBS3005；若是接管箱则编号为：CB3005。
3仪表电缆、管缆的编号
3.1编号方法
3.1.1控制室与接线箱、接管箱之间电缆、管缆的编号采用接线箱、接管箱编号法。3.1.2控制室或接线箱、接管箱与现场仪表之间电缆、管缆的编号采用仪表位号编号法。
3.1.3控制室内端子柜与机柜、辅助柜、仪表盘、操作台等之间或机柜、辅助柜、仪表盘、操作台等之间电缆的编号均采用对应呼号编号法。3.2接线箱、接管箱编号法
3.2.1构成
单根电缆、管缆的编号是由接线箱、接管箱的编号与电缆、管缆文字代号所组成。对于多根电缆、管缆的编号，是由单根电缆、管缆编号的尾部再加顺序号所组成。3.2.2格式
单根电缆、管缆
XXXXXX
对于多根电缆、管缆
XXXXXX
3.2.3举例
电缆(管缆）文字代号
接线(管）箱号
多根电缆（管缆）顺序号
电缆(管缆)文字代号
接线(管)箱号
1控制室与编号JBS3125标准信号接线箱之间连接的标准信号电缆的编号为：JBS3125SC。若连接二根电缆时，其编号分别为JBS3125SC-1.JBS3125SC2516
2控制室与编号CB3234接管箱之间连接的气动信号管缆的编号为：CB3234TB。若连接三根管缆时，其编号分别为CB3234TB一1、CB3234TB一2、CB3234TB-3。
3.3仪表位号编号法免费标准下载网bzxz
3.3.1构成
编号是由现场仪表与电缆、管缆文字代号所组成。3.3.2格式
电缆(管缆)文字代号
现场仪表位号(取消文字与数字之间的横线）3.3.3举例
1现场仪表位号是FT—2051、PV-3046，控制室或接线箱与变送器、控制阀之间的信号电缆的编号为FT2051SC、PV3046SC；如果是本安电缆时，则编号为FT2051SiC、PV3046SiC。
2现场仪表位号是TE一1423，控制室或接线箱与测温元件之间的热电阻信号电缆的编号为TE1423RC；如果是热电偶补偿电缆时，则编号为TE1423TC。3现场仪表位号是PT一1534，控制室或接管箱与变送器之间的气动信号管缆的编号为PT1534TB。
3.4对应呼号编号法
3.4.1构成
端子柜、机柜、辅助柜、仪表盘、操作台等之间等电缆的编号由柜（盘、台）的编号与连接电缆的顺序号所组成。
3.4.2格式
端子柜与机柜、辅助柜、仪表盘、操作台等之间517
3.4.3举例
电缆顺序号
机柜（辅助柜、仪表盘、操作台等）顺序号机柜（辅助柜、仪表盘、操作台等)文字代号端子柜序号
端子柜文字代号
1，编号TC02端子柜与编号DC01机柜之间连接的三根电缆编号分别为TC02-DCo1-1TC02-DC01-2、TC02—DCo13。2编号AC03辅助柜与编号CD01操作台之间连接的二根电缆编号分别为AC03—CD01—1,AC03—CD01--2.518
