【地方标准】 住宅厨房卫生间防火型变压式排气道应用技术规程

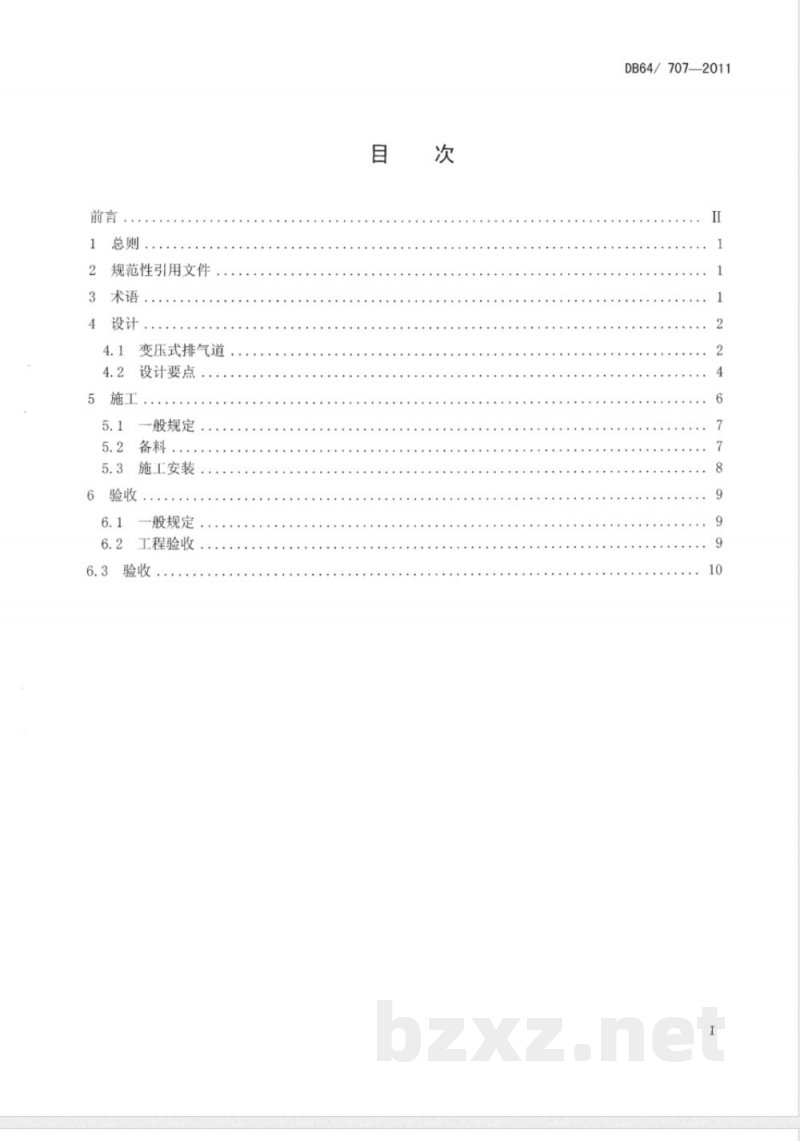

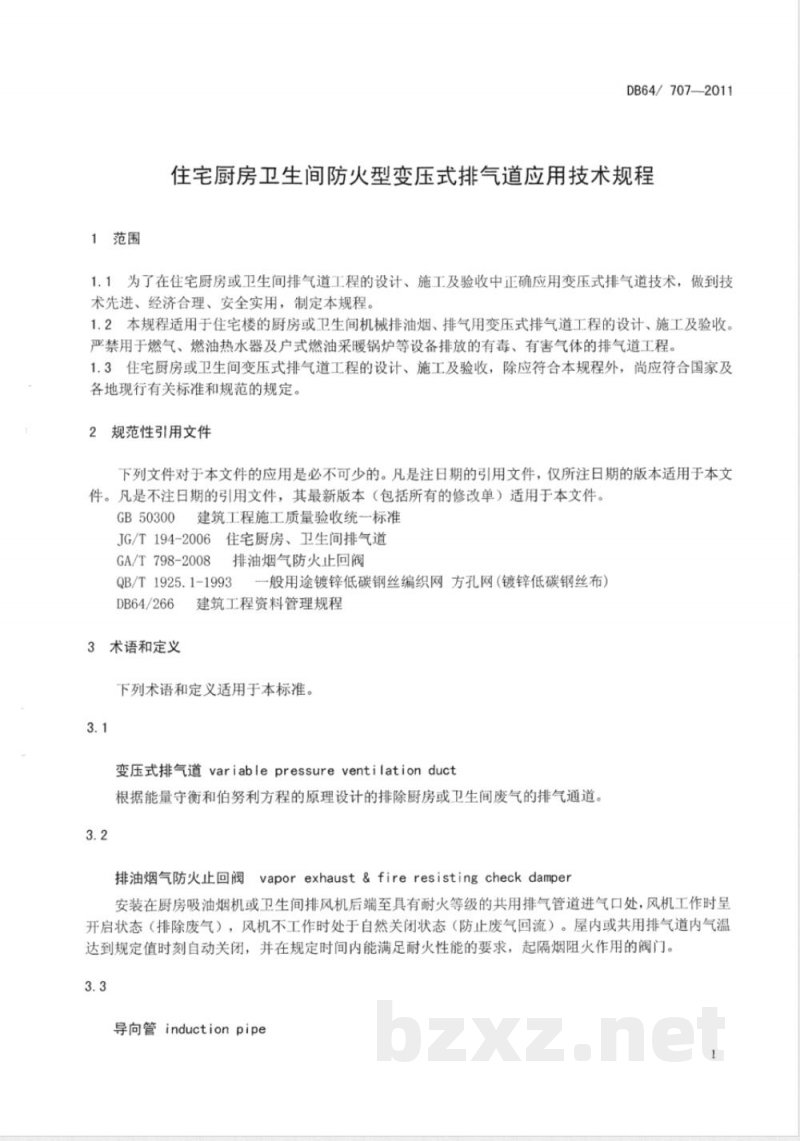

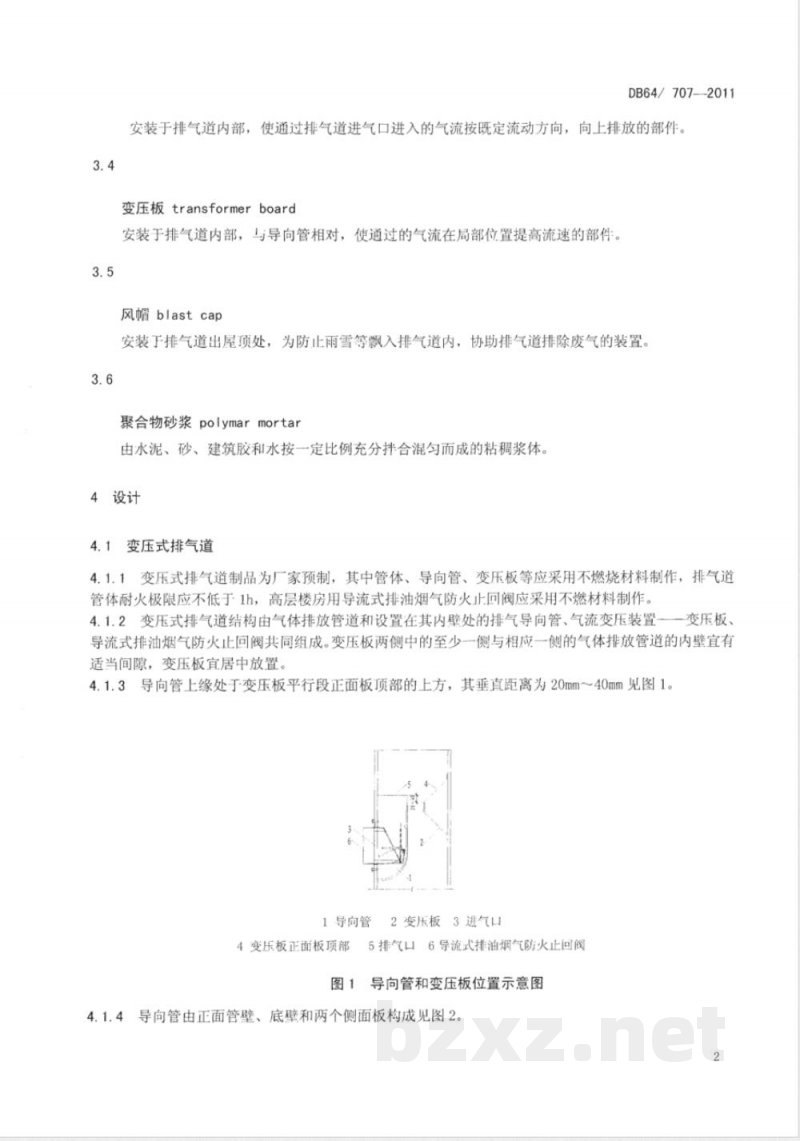

住宅厨房卫生间防火型变压式排气道应用技术规程（DB64/707—2011）发布于2011年9月23日，由宁夏回族自治区住房和城乡建设厅提出并归口实施。本标准适用于住宅厨房或卫生间变压式排气道工程的设计、施工及验收。 1 范围 本规程规定了住宅厨房或卫生间机械排油烟、排气用变压式排气道工程的设计、施工及验收要求，适用于住宅楼厨房或卫生间的相关工程。禁止用于燃气、燃油热水器及户式燃油采暖锅炉等设备的排气道工程。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： - GB50300 建筑工程施工质量验收统一标准 - JG/T194-2006 住宅厨房、卫生间排气道 - GA/T798-2008 排油烟气防火止回阀 - QB/T1925.1-1993 一般用途镀锌低碳钢丝编织网方孔网 3 术语和定义 3.1 变压式排气道：根据能量守衡和伯努利方程原理设计的排气通道，用于排除厨房或卫生间废气。 3.2 排油烟气防火止回阀：安装于厨房吸油烟机或卫生间排风机后端至共用排气管道进气口处，用于防止废气回流。 3.3 导向管：安装于排气道内部，指导气流按预定方向向上排放。 3.4 变压板：安装于排气道内部，局部提高气流流速。 3.5 风帽：安装于排气道出尾顶，防止雨雪等进入排气道。 4 设计 4.1 变压式排气道 4.1.1 变压式排气道制品应由厂家预制，管体、导向管、变压板等应采用不燃烧材料制作，排气道管体耐火极限不低于1小时。 4.1.2 变压式排气道结构由气体排放管道、排气导向管、气流变压装置（变压板）、导流式排油烟气防火止回阀组成。 4.1.3 导向管上缘应位于变压板平行段正面板顶部上方，垂直距离为20mm至40mm。 4.1.4 导向管由正面管壁、底壁和两个侧面板构成，变压板应在排气道中间放置。 4.1.5 排气道进气口处必须安装导流式排油烟气防火止回阀。 附图1：导向管和变压板位置示意图 附图2：导向管结构示意图 附图3：变压板结构示意图
