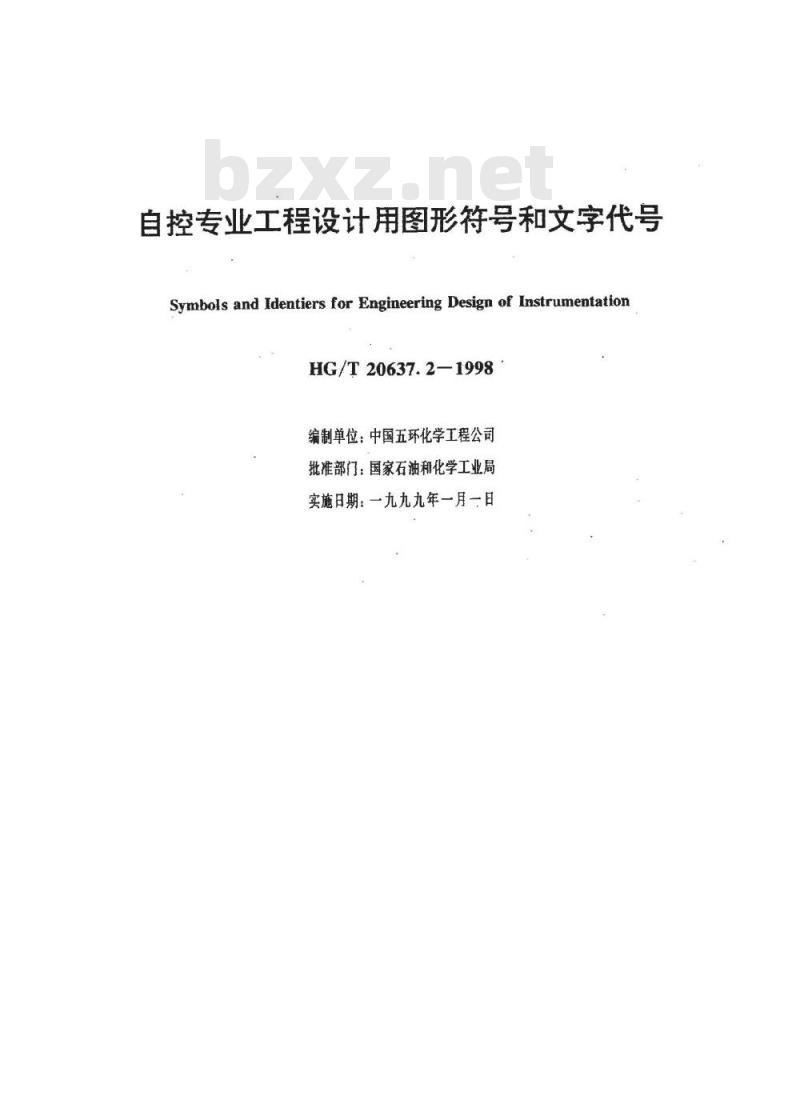

【化工行业标准(HG)】 自控专业工程设计用图形符号和文字代号

自控专业工程设计用图形符号和文字代号Symbols and Identiers for Engineering Design of InstrumentationHG/T20637.2-1998

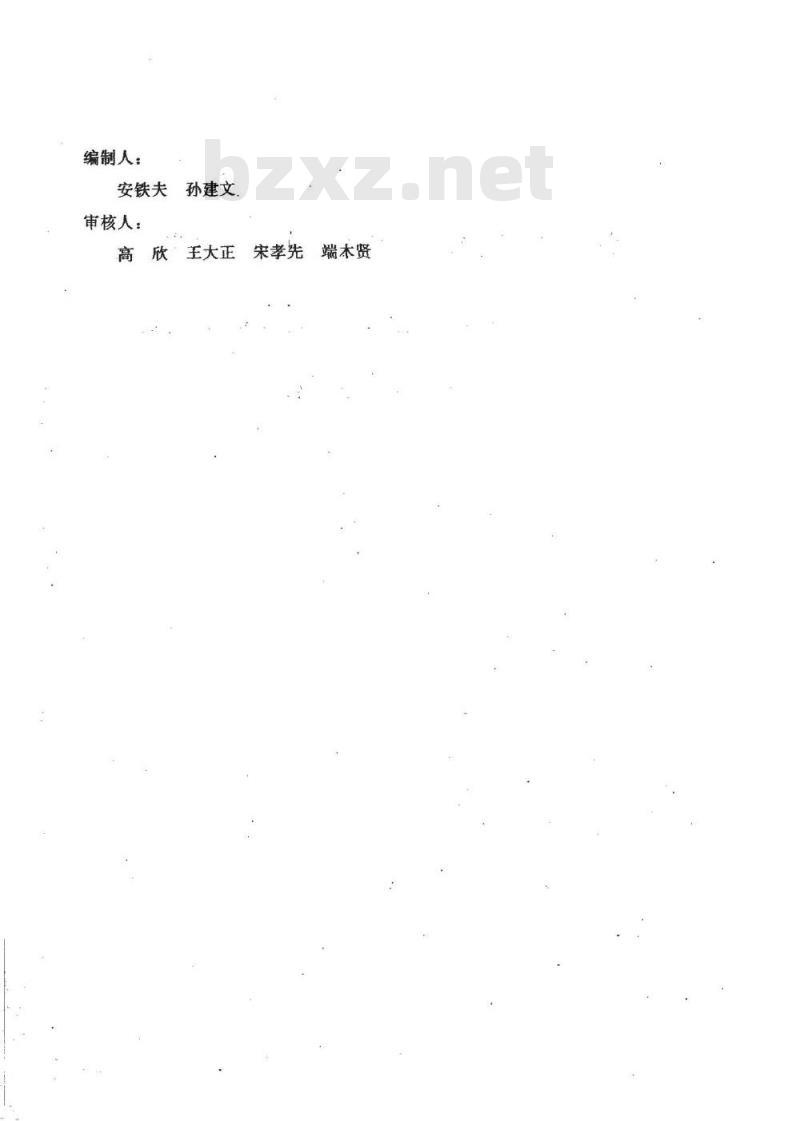

编制单位：中国五环化学工程公司批准部门：国家石油和化学工业局实施日期：一九九九年一月一日编制人：
安铁夫孙建文
审核人：
高欣王大正宋孝先
端本贤

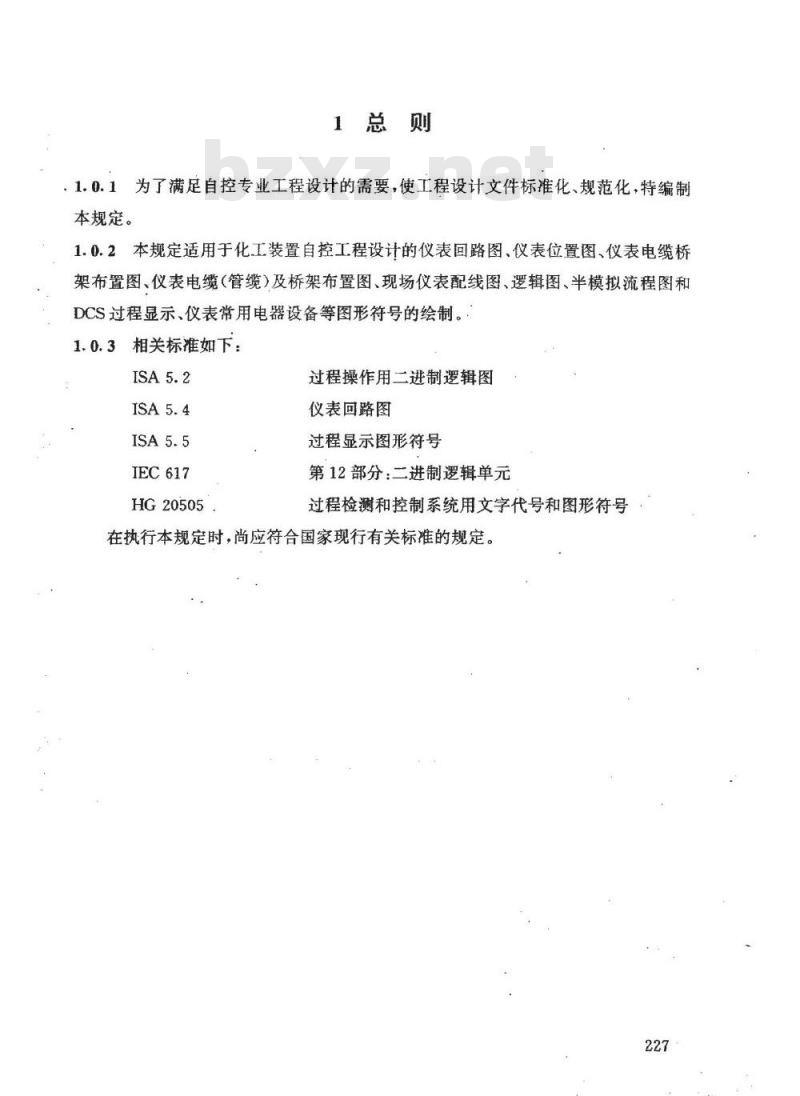

1总则
为了满足自控专业工程设计的需要，使工程设计文件标准化、规范化，特编制1.0.1
本规定。
1.0.2本规定适用于化工装置自控工程设计的仪表回路图、仪表位置图、仪表电缆桥架布置图、仪表电缆（管缆）及桥架布置图、现场仪表配线图、逻辑图、半模拟流程图和DCS过程显示、仪表常用电器设备等图形符号的绘制。1.0.3相关标准如下：
IEC617
HG20505
过程操作用二进制逻辑图
仪表回路图
过程显示图形符号
第12部分：二进制逻辑单元
过程检测和控制系统用文字代号和图形符号在执行本规定时，尚应符合国家现行有关标准的规定。227

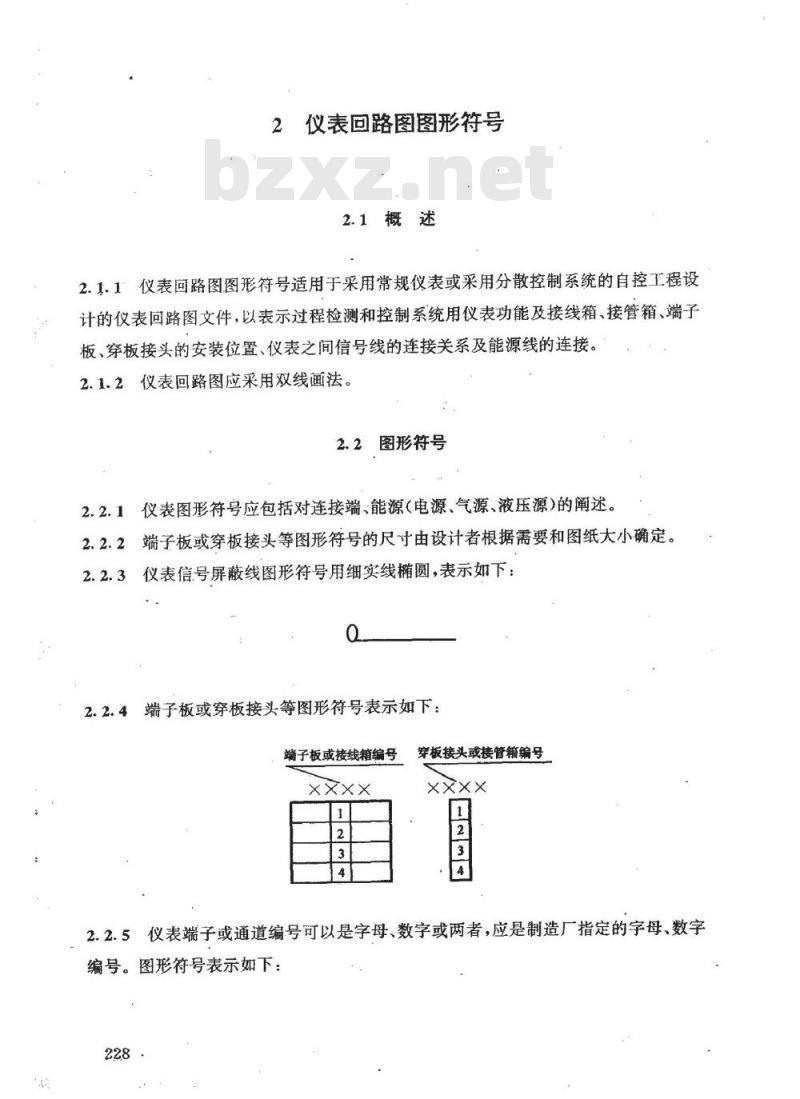

2仪表回路图图形符号
2.1概述
仪表回路图图形符号适用于采用常规仪表或采用分散控制系统的自控工程设计的仪表回路图文件，以表示过程检测和控制系统用仪表功能及接线箱、接管箱、端子板、穿板接头的安装位置、仪表之间信号线的连接关系及能源线的连接。2.1.2仪表回路图应采用双线画法。2.2图形符号
仪表图形符号应包括对连接端、能源（电源、气源、液压源）的阐述。2.2.1
2.2.2端子板或穿板接头等图形符号的尺寸由设计者根据需要和图纸大小确定。仪表信号屏蔽线图形符号用细实线椭圆，表示如下：2.2.3
端子板或穿板接头等图形符号表示如下：2.2.4
端子板或接线箱编号
穿板接头或接管箱编号

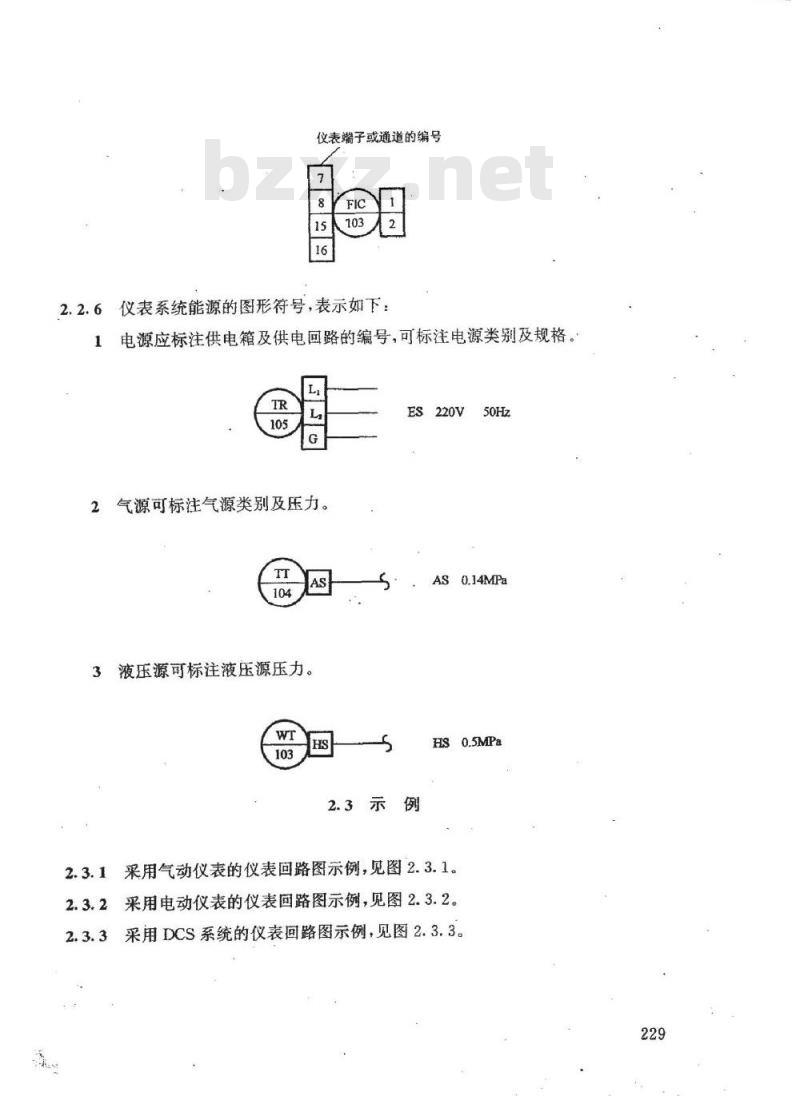

2.2.5仪表端子或通道编号可以是字母、数字或两者，应是制造厂指定的字母、数字编号。图形符号表示如下：
仪表端子或通道的编号
2.2.6仪表系统能源的图形符号，表示如下电源应标注供电箱及供电回路的编号，可标注电源类别及规格。ES220V
气源可标注气源类别及压力。
AS0.14MPa
液压源可标注液压源压力。
2.3.1采用气动仪表的仪表回路图示例，见图2.3.1。2.3.2采用电动仪表的仪表回路图示例，见图2.3.2。2.3.3
采用DCS系统的仪表回路图示例，见图2.3.3229
ONIEMNOO
600-31a/216-31
ONO会酒
100011080
3逻辑图图形符号
3.1概述
3.1.1逻辑图图形符号适用于自控工程设计中表示生产过程和设备的起动、操作、报警和停车等二进制联锁和程序控制系统的绘制。也适用于在逻辑图中用来表示逻辑功能。还可以用来表示能执行这些逻辑功能的物理器件，并可用于任何种类的硬件。3.2符号的组成
符号由方框或方框的组合和一个或多个限定性符号组成。方框
输入线
总限定符号的
最佳位置
输出线
总限定符号供
任选的位置
注：1.符号使用时要附加输入线和输出线。2.单个星号（*）表示与输入和输出有关的限定的符号允许位置。3.只有当单元的功能完全由输入和/或输出的限定符号决定时，才不需要总限定符号。4.符号的大小，可根据内部标注所需空间以及输入/输出线之多少及其间隔而定。3.2.2标在符号以外的字母，(I\输入”和0\输出\)不是符号的组成部分，仅作为说明逻辑元件输入端和输出端的参考。233
3.3符号的使用
3.3.1逻辑系统可以仅使用“基本”符号所构成的最基本的逻辑方框图来描述。为使所绘制的逻辑系统图清楚易懂、简单明了，也可使用供任选的非“基本”符号。本规定第3.4条中用粗线框出的图形符号均为“基本”符号。3.3.2逻辑图的深度取决于使用意图，为使逻辑图表达更加清楚，可能会包括一+些辅助的，实际上为非逻辑的信息。如参考文件的标志、位号、端子标记等等。3.3.3在本规定第3.4节中表示了有3个输入——11、12和13的逻辑符号，它代表具有两个或两个以上输入信号的逻辑功能。3.3.4信号流由表达逻辑关系的信号流线来表示。通常的流向是从左到右或自上而下。为了清晰起见，可在流线上添加箭头，但在与上述通常流向不同的流线上，则必须加箭头来表示其流向。
3.3.5应考虑任何逻辑组件或整个逻辑系统电源失电的后果。在这种情况下，可将通电或失电作为逻辑信号输入到系统或单独的逻辑元件的必要条件。对于记忆装置，电源的考虑可适用上述方法或如3.4.7(b)和3.4.7(c）条所示本规定第3.4.7(b)条1款已规定如何用符号来表示记忆装置在发生电源失电时记忆消失。因此不应使用逻辑反馈符号来表示记忆装置，下列符号不应使用。.01
电源恢复的后果也应考虑。
3.4图形符号
表示二进制逻辑符号的规定如表3.4所示。234
*内部详细的描述，用
数学符号和量值来表示（见
说明）
表示二进制逻辑符号的规定
至逻辑程序的输入信号
至逻辑程序的输出信号
联锁时
动作状态
一故障时触点状态
联锁原因
触点位置
参见图3.5.4
位号或设备名称
参见图3.5.4
只有当11、I2、和13遇
若吸入罐的液位高，并且出料阀开着，则输入全部呈“1状态，逻辑开动泵输出O1才呈“1\状态
吸入罐液位高
出料阀开着
只有当11、12和13逻辑
输入中的一个或一个以上呈
“1”状态，逻辑输出01便呈
“1\状态
只有当11.12和I3逻辑
开动泵
若冷却水压力低或轴承温度高，则停压水压低
停压缩机
轴承温度高
a)若两个而且仅有两个储仓在使用时，输入呈“1\状态符合限定衍才开动混合器号中所表示的数值，逻辑输
出01才呈“1”状态
必须使用下列限定数学衔
号，并规定相应的量值：
a)=等于
b)半不等于
c)<小于
红仓在使用
兰仓在使用
白仓在使用
黄仓在使用
混合器
1)非门(反向器）
2)输入端非门
3)输出端非门
d)>大于
e不小于
子不大于
g)<小于等于
(与f等效）
h)≥大于等于
(与e等效）
只有当逻辑输入11
呈“1”状态，逻辑输出01
才呈“0”状态
只有当逻辑输入11
呈“1”状态，内部逻辑输
人才相反，呈“0\状态
只有当内部逻辑输
出呈“1”状态，外部逻辑
输出01才相反呈“0”状
当逻辑输入11呈“1”
状态，逻辑输出O1立即
呈“1\状态，并持续呈“1\
状态，直到逻辑输入12呈
“1”状态时，逻辑输出01
才呈“0\状态，并持续保
持呈“0\状态，除非输入
11再次呈“1”状态时，输
承若输出02不使用，出01才再次呈“1”状态则可不表示。
b)当至少有两个安全装置要求停止时，则反应才停止
装置引发
2#装置引发
3#装置引发
装置引发
装置引发
若1#烧嘴和2#烧嘴都未打开，则切断燃料气
1#烧嘴打开bzxZ.net
2#烧嘴打开
1#烧嘴打开
2#烧嘴打开
燃料气
燃料气
若储罐压力变高，则储罐放空泄压，不考虑随后压力如何变化而持续放空。只能在压力不高时，由人工操作手动开关HS一1去停让放空，储罐放空这才停止，压缩机方可启动
