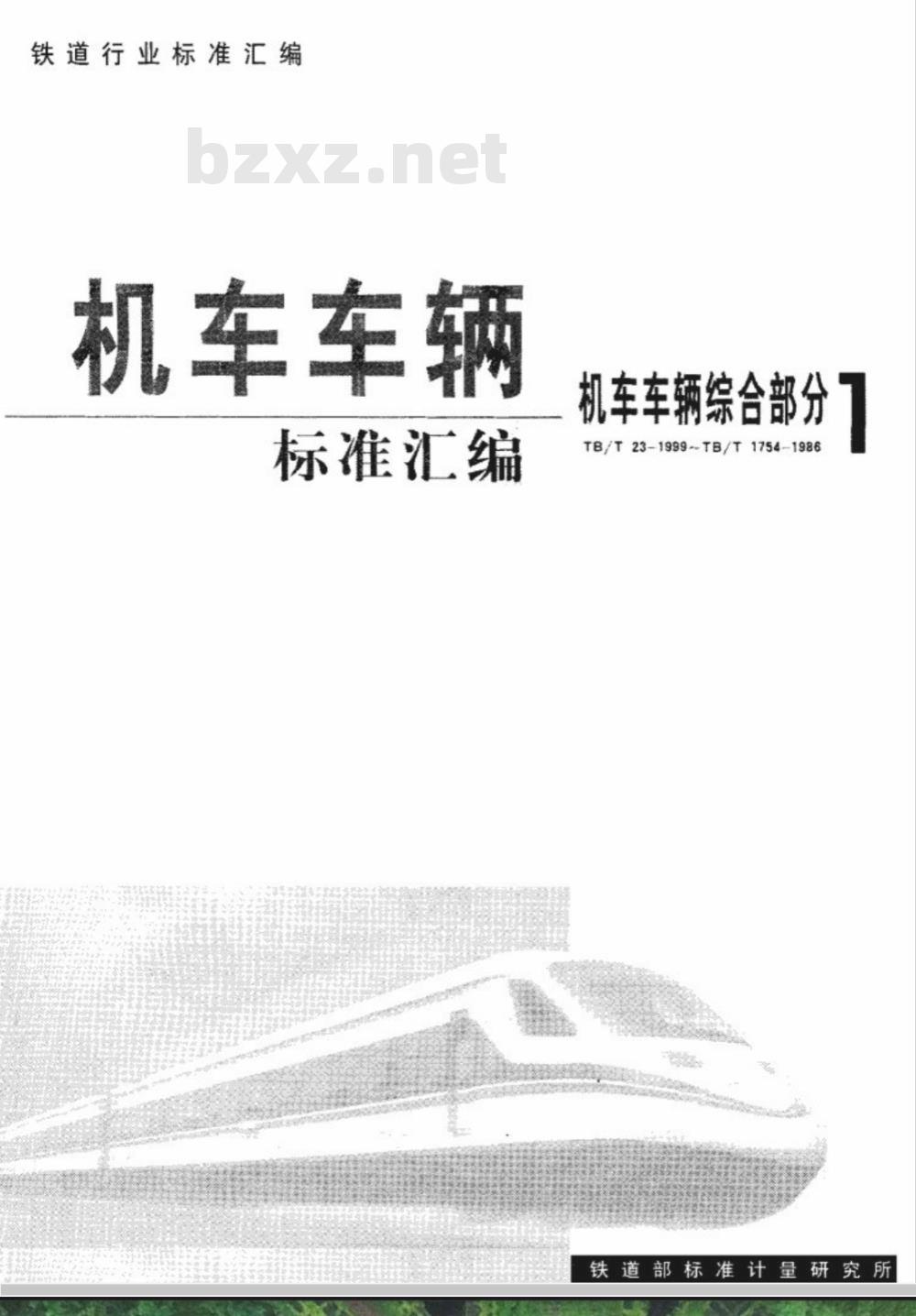

【铁路运输行业标准(TB)】 轮对内距尺

铁道行业标准汇编
机车车辆
标准汇编
机车车辆综合部分
TB/T23-1999--TB/T1754-1986
铁道部标准计量研究所

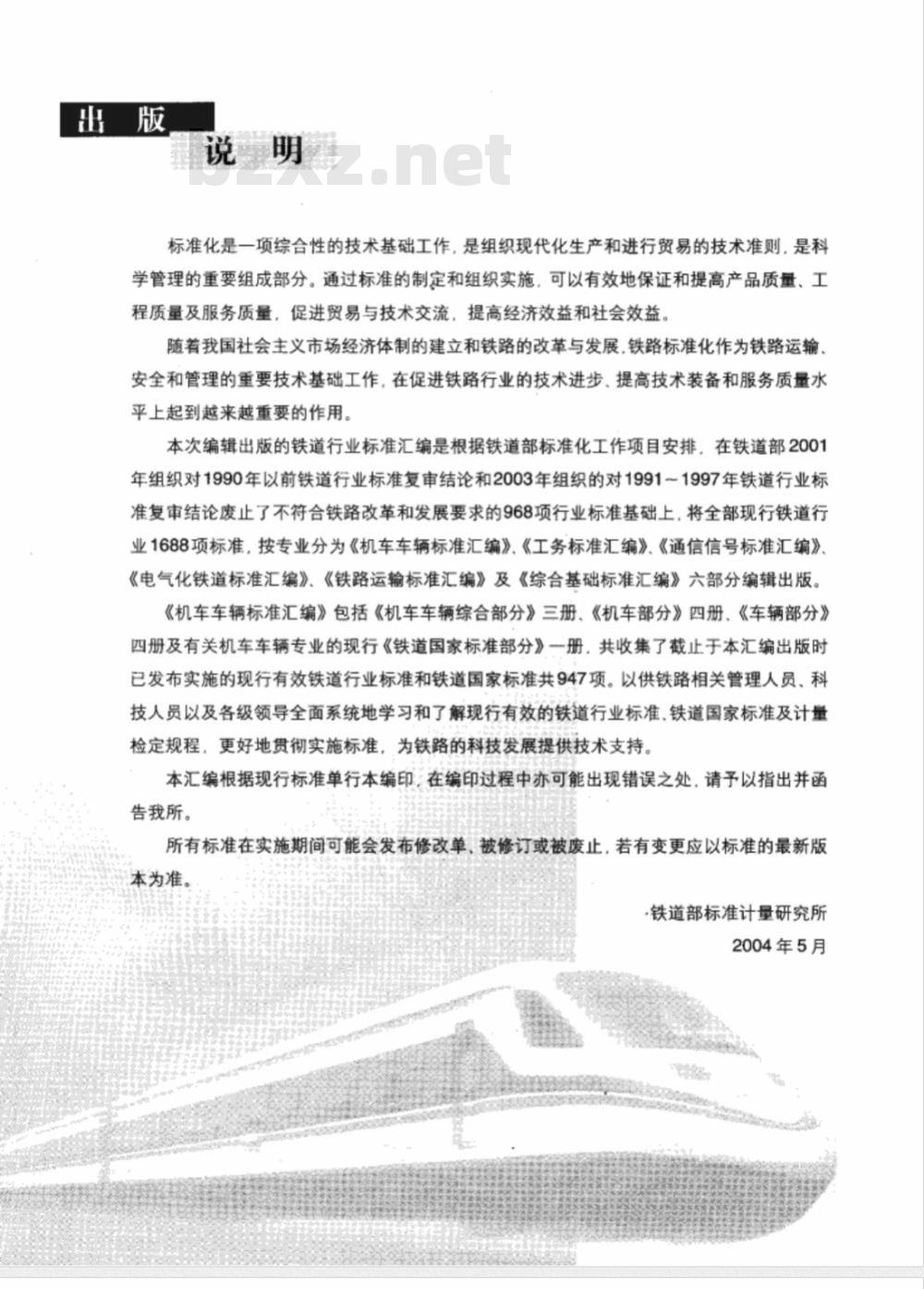

标准化是一项综合性的技术基础工作，是组织现代化生产和进行贸易的技术准则，是科学管理的重要组成部分。通过标准的制定和组织实施，可以有效地保证和提高产品质量、工程质量及服务质量，促进贸易与技术交流，提高经济效益和社会效益。随着我国社会主义市场经济体制的建立和铁路的改革与发展，铁路标准化作为铁路运输安全和管理的重要技术基础工作，在促进铁路行业的技术进步、提高技术装备和服务质量水平上起到越来越重要的作用。
本次编辑出版的铁道行业标准汇编是根据铁道部标准化工作项目安排，在铁道部2001年组织对1990年以前铁道行业标准复审结论和2003年组织的对1991~1997年铁道行业标准复审结论废止了不符合铁路改革和发展要求的968项行业标准基础上，将全部现行铁道行业1688项标准，按专业分为《机车车辆标准汇编》、《工务标准汇编》、《通信信号标准汇编》《电气化铁道标准汇编》、《铁路运输标准汇编》及《综合基础标准汇编》六部分编辑出版。《机车车辆标准汇编》包括《机车车辆综合部分》三册、《机车部分》四册、《车辆部分》四册及有关机车车辆专业的现行《铁道国家标准部分》册，共收集了截止于本汇编出版时已发布实施的现行有效铁道行业标准和铁道国家标准共947项。以供铁路相关管理人员、科技人员以及各级领导全面系统地学习和了解现行有效的铁道行业标准.铁道国家标准及计量检定规程，更好地贯彻实施标准，为铁路的科技发展提供技术支持。本汇编根据现行标准单行本编印，在编印过程中亦可能出现错误之处，请予以指出并函告我所。
所有标准在实施期间可能会发布修改单、被修订或被废止，若有变更应以标准的最新版本为准。
铁道部标准计量研究所
2004年5月

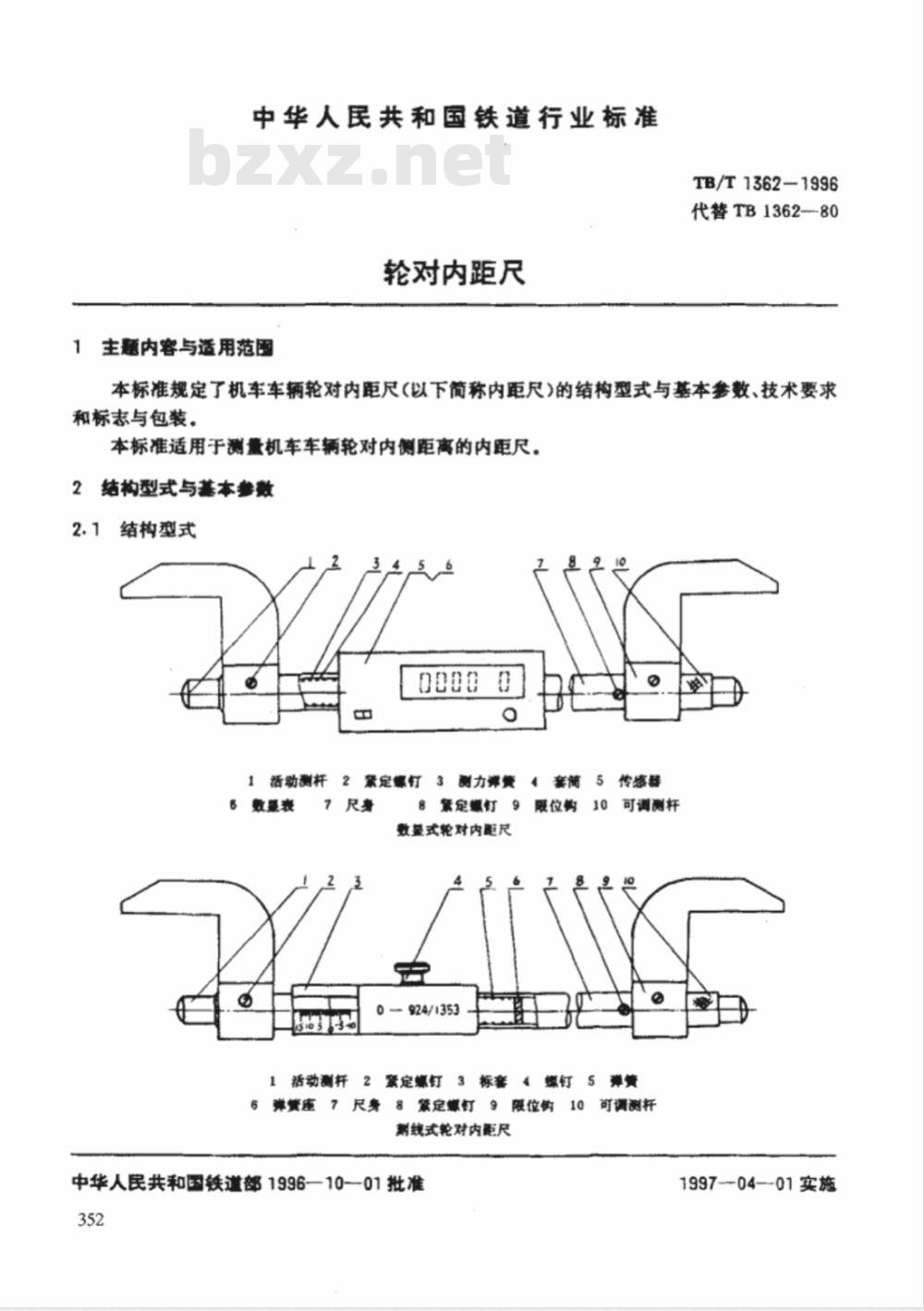

中华人民共和国铁道行业标准wwW.bzxz.Net
轮对内距尺
主题内容与适用范围
TB/T1362-1996
代替TB1362-80
本标准规定了机车车辆轮对内距尺（以下简称内距尺）的结构型式与基本参数、技术要求和标志与包装。
本标准适用于测量机车车辆轮对内侧距离的内距尺。2结构型式与基本参数
2.1结构型式
0000 0
活动测杆
数最表
测力弹簧
紧定爆钉
8案定爆钉9
致益式轮对内题尺
—924/1353
套简5
传感器
限位购
10可调测杆
1活动测杆2定螺钉3标套4爆钉5弹簧6弹簧座7
尺身8紫定爆钉9限位钩10可调测杆刻线式轮对内距尺
中华人民共和国铁道部1996—10—01批准352
1997--04--01实施

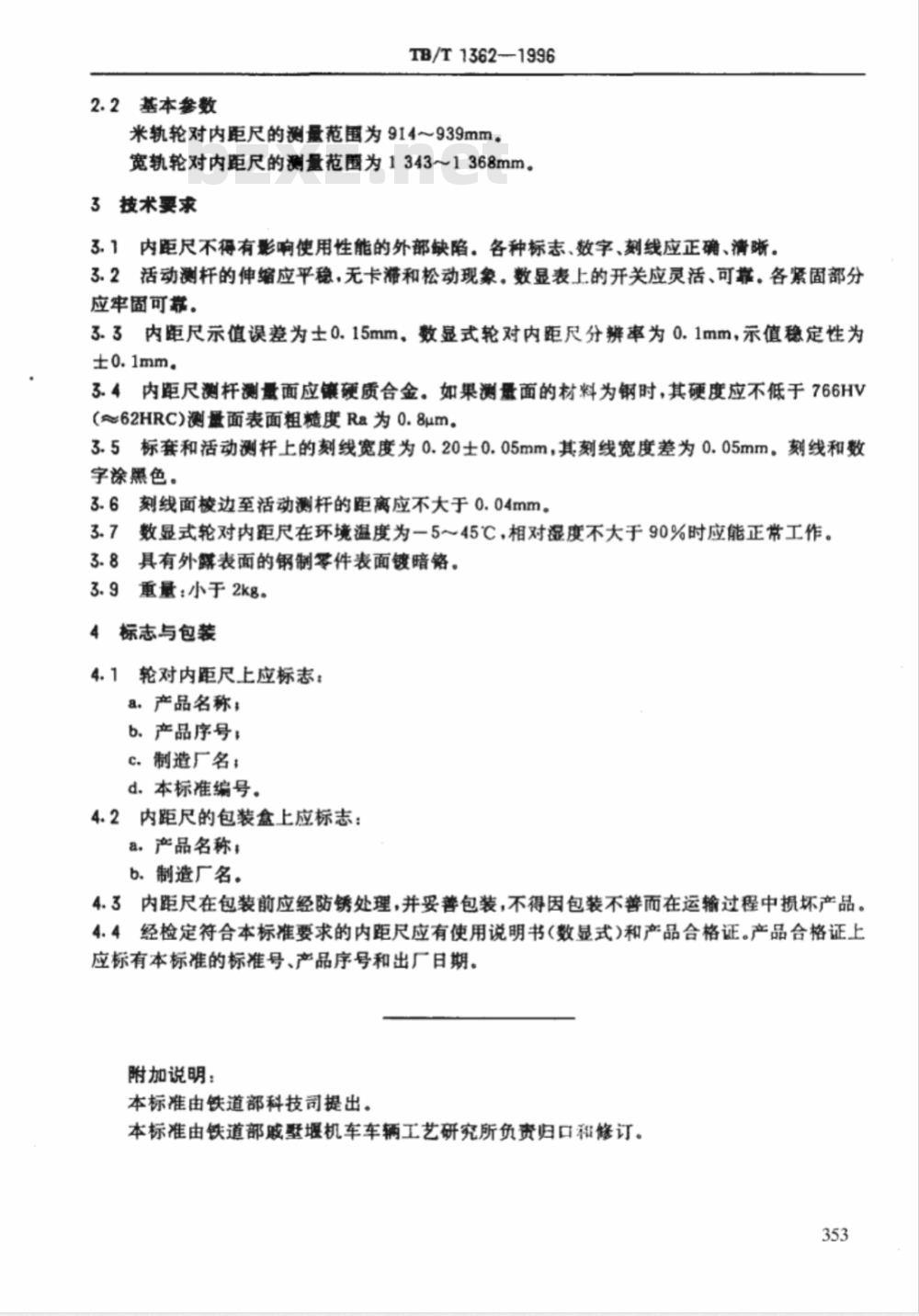

2.2基本参数
TB/T1362-1996
米轨轮对内距尺的测量范围为914～939mm。宽轨轮对内距尺的测量范为1343~1368mm。3技术要求
3.1内距尺不得有影响使用性能的外部缺陷。各种标志、数字、刻线应正确、清晰。3.2活动测杆的伸缩应平稳，无卡滞和松动现象。数显表上的开关应灵活、可靠。各紧固部分应牢固可。
3.3内距尺示值误差为士0.15mm，数显式轮对内距尺分辨率为0.1mm，示值稳定性为±0.1mm。
3.4内距尺测杆测量面应镶硬质合金。如果测量面的材料为钢时，其硬度应不低于766HV(62HRC）测量面表面粗糙度Ra为0.8μm。3.5标套和活动测杆上的刻线宽度为0.20士0.05mm，其刻线宽度差为0.05mm。刻线和数字涂黑色。
3.6刻线面棱边至活动测杆的距离应不大于0.04mm。3.7数显式轮对内距尺在环境温度为一5～45℃，相对湿度不大于90%时应能正常工作。3.8具有外鳞表面的钢制零件表面镀暗铬。3.9重量：小于2kg。
4标志与包装
4.1轮对内距尺上应标志：
a.产品名称；
b.产品序号：
c.制造厂名：
d.本标准编号。
4.2内距尺的包装盒上应标志：
a.产品名称；
b.制造厂名。
4.3内距尺在包装前应经防锈处理，并妥善包装，不得因包装不善而在运输过程中损坏产品。4.4经检定符合本标准要求的内距尺应有使用说明书（数显式）和产品合格证。产品合格证上应标有本标准的标准号、产品序号和出厂日期。附加说明：
本标准由铁道部科技司提出。
本标准由铁道部威墅堰机车车辆工艺研究所负资归口和修订。353
