【铁路运输行业标准(TB)】 75kg/m钢轨用接头夹板型式尺寸

中华人民共和国铁道行业标准
TB/T 2342.1~4—93
43～75kg／m钢轨用接头夹板型式尺寸1993—04-—22发布
1993—1001实施
中华人民共和国铁道部
中华人民共和国铁道行业标准

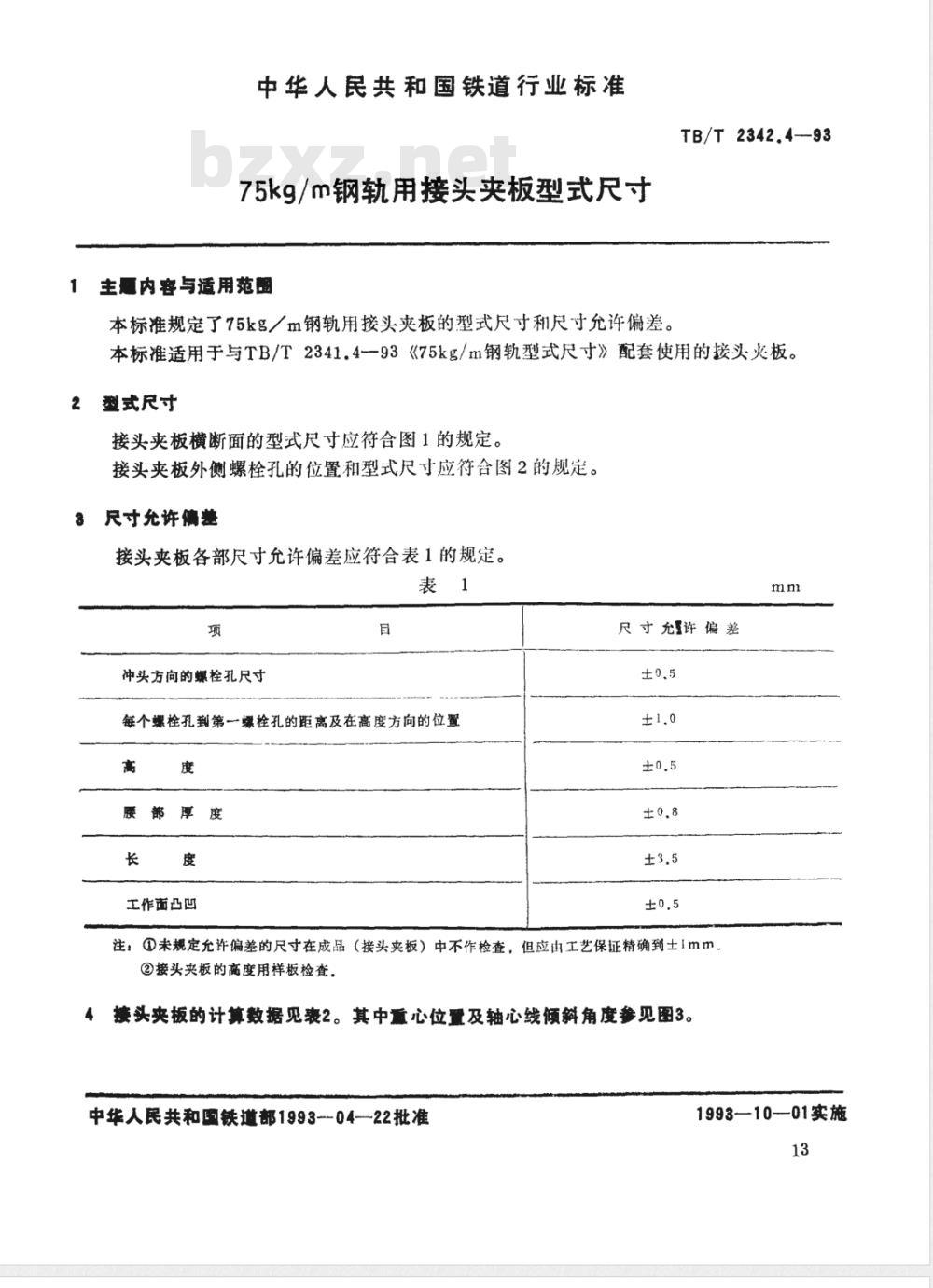

75kg/m钢轨用接头夹板型式尺寸主题内容与适用范翻
本标准规定了75kg／m钢轨用接头夹板的型式尺寸和尺寸允许偏差。TB/T 2342.4--93Www.bzxZ.net
本标准适用于与TB/T2341.4-93《75kg/m钢轨型式尺寸》配套使用的接头火板。2型式尺寸

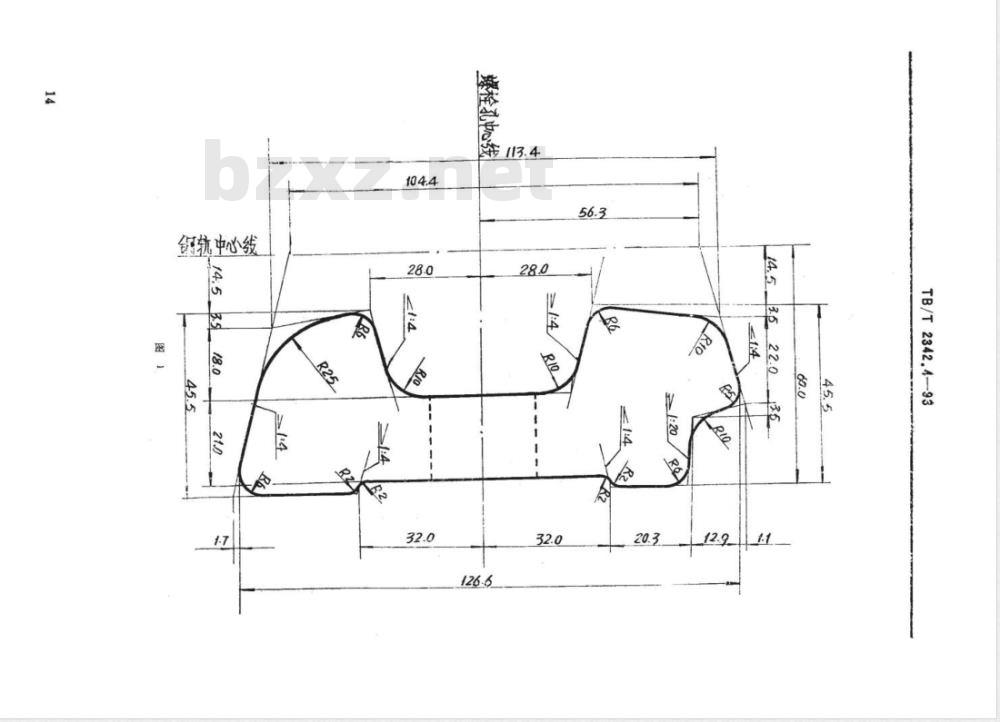

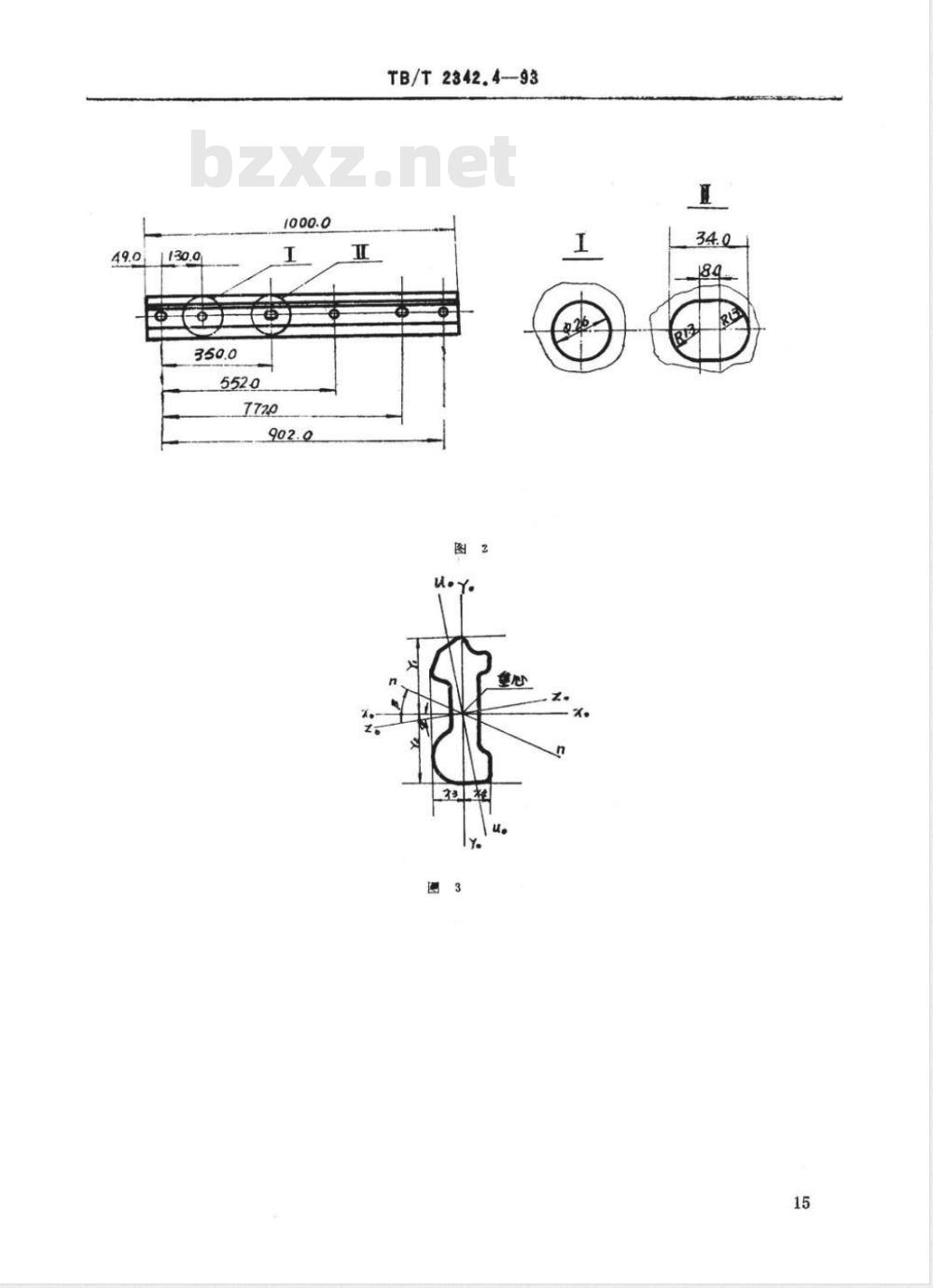

接头夹板横断面的型式尺寸应符合图1的规定。接头夹板外侧螺栓孔的位置和型式尺寸应符合图2的规定。3尺寸允许差
接头夹板各部尺寸允许偏差应符合表1的规定。表1
冲头方向的螺栓孔尺寸
每个螺栓孔到第一螺栓孔的距离及在高度方向的位置高
腰部潭度
工作面凸凹
尺寸充许偏差
注：①未规定允许偏差的尺寸在成品（接头夹板）中不作检查，但应由工艺保证精确到士Imm②接头夹板的高度用样板检查.

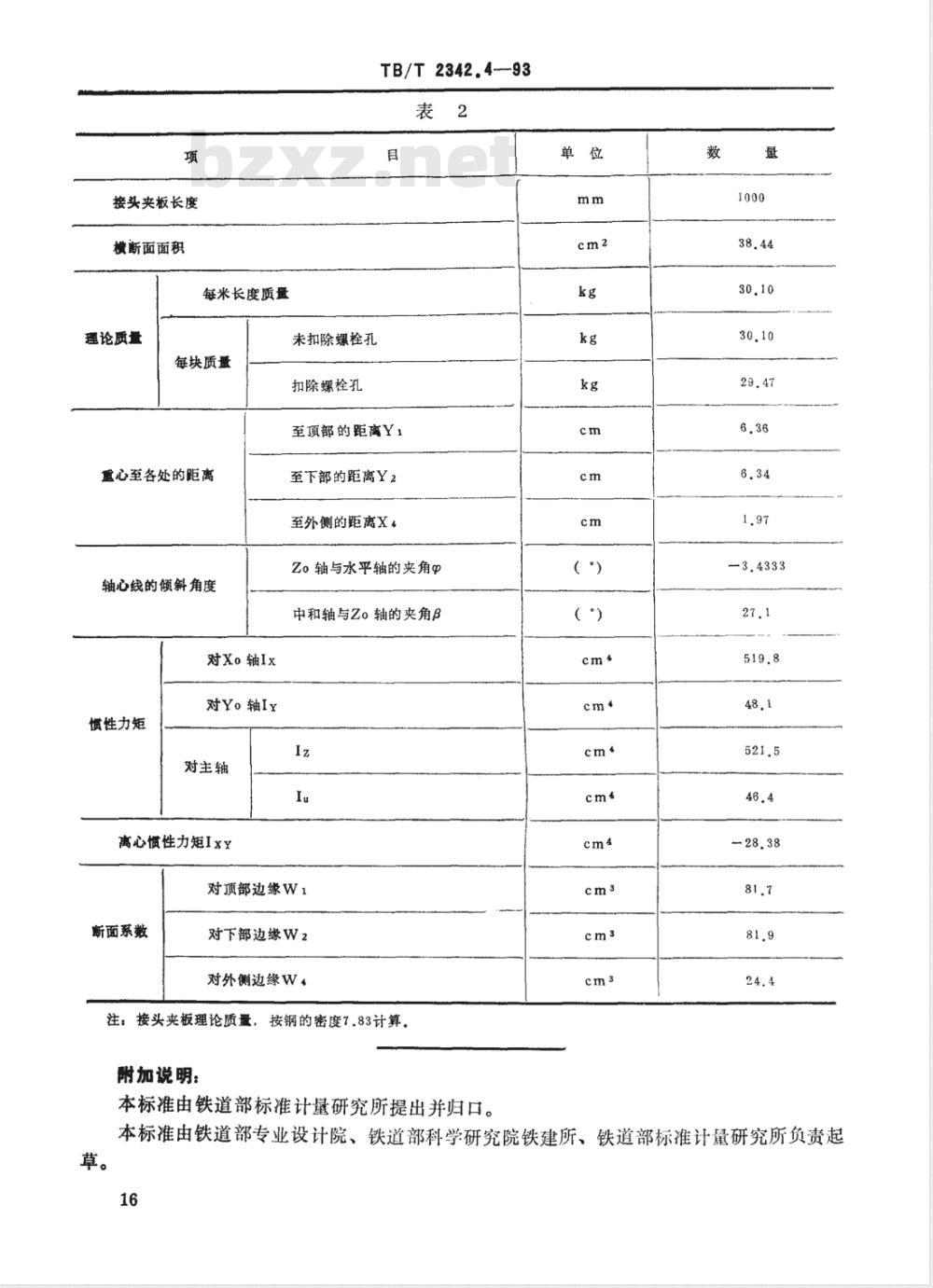

接头夹板的计算数据见表2。其中重心位置及轴心线倾斜角度参见图3。中华人民共和国铁道部1993--04-22批准mm
1993—10-—01实施
经轨中心线
TB/T2342.4—93
TB/T2342.4-93
接头夹板长度
横断面面积
每米长度质盘
理论质量
每块质量
未扣除螺栓孔
扣除螺栓孔
TB/T2342.4-93
至顶部的距离Y1
重心至各处的距离
轴心线的倾斜角度
对Xo轴Ix
惯性力矩
对Yo轴Iy
对主轴
离心惯性力矩IxY
至下部的距离Y2
至外侧的距离X
Zo轴与水平轴的夹角Φ
中和轴与Zo轴的夹角β
对顶部边缘W1
断面系数
对下部边缘W2
对外侧边缘W。
注：接头夹板理论质量，按钢的密度7.83计算。附加说明：
—3.4333
本标准由铁道部标准计量研究所提出并归口。本标准由铁道部专业设计院、铁道部科学研究院铁建所、铁道部标准计量研究所负责起草。
