【化工行业标准(HG)】 人身防护应急系统的设置

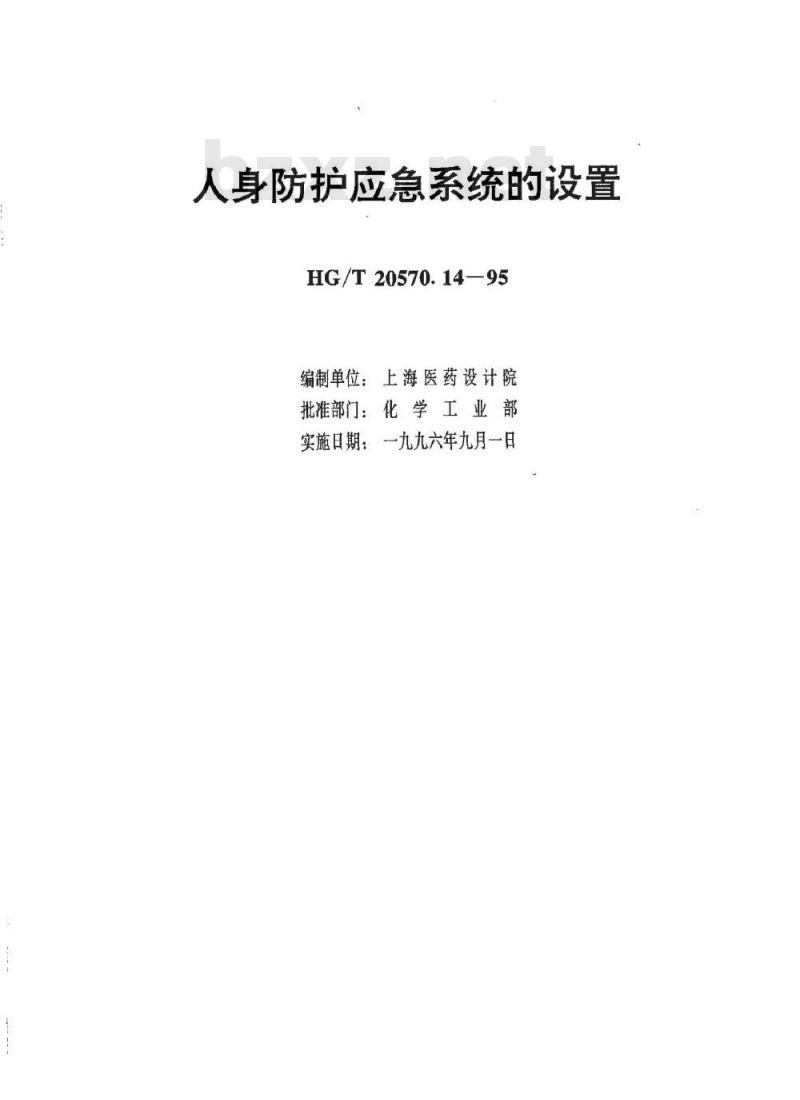

人身防护应急系统的设置
HG/T20570.14—95
编制单位：上海医药设计院
批准部门：化学工业部

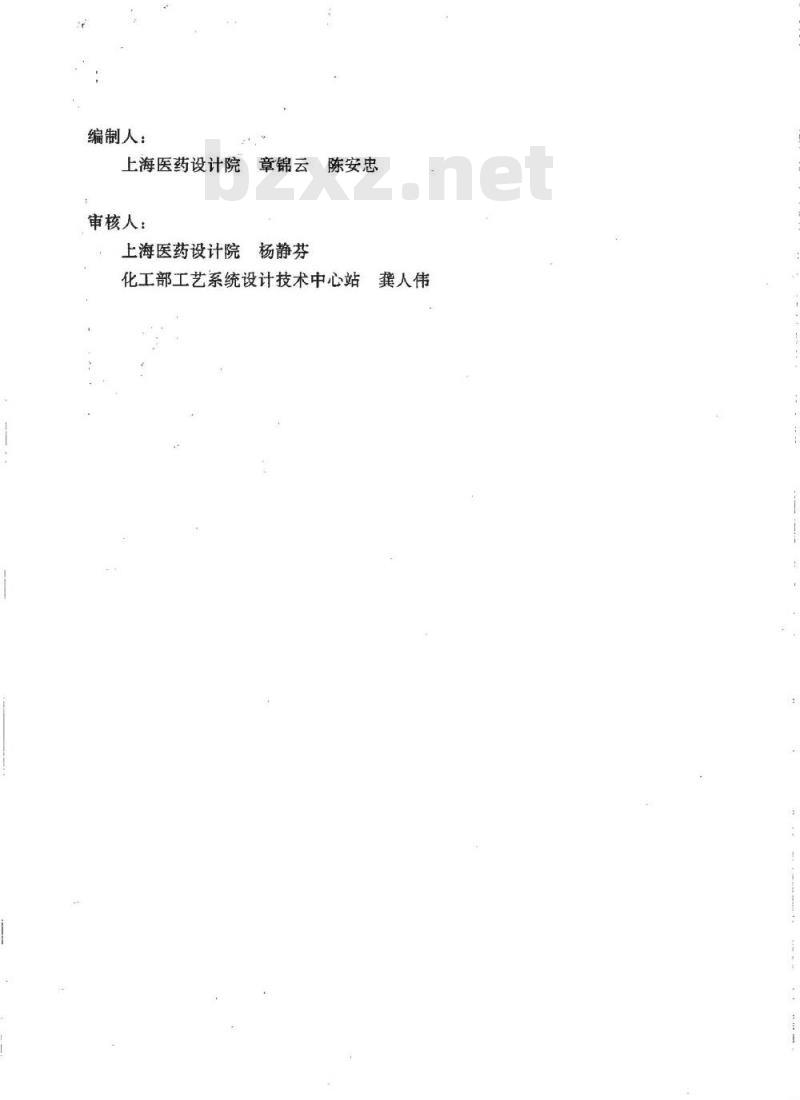

实施日期：一九九六年九月一日编制人：
上海医药设计院
审核人：
上海医药设计院
章锦云
杨静芬
陈安忠
化工部工艺系统设计技术中心站龚人伟

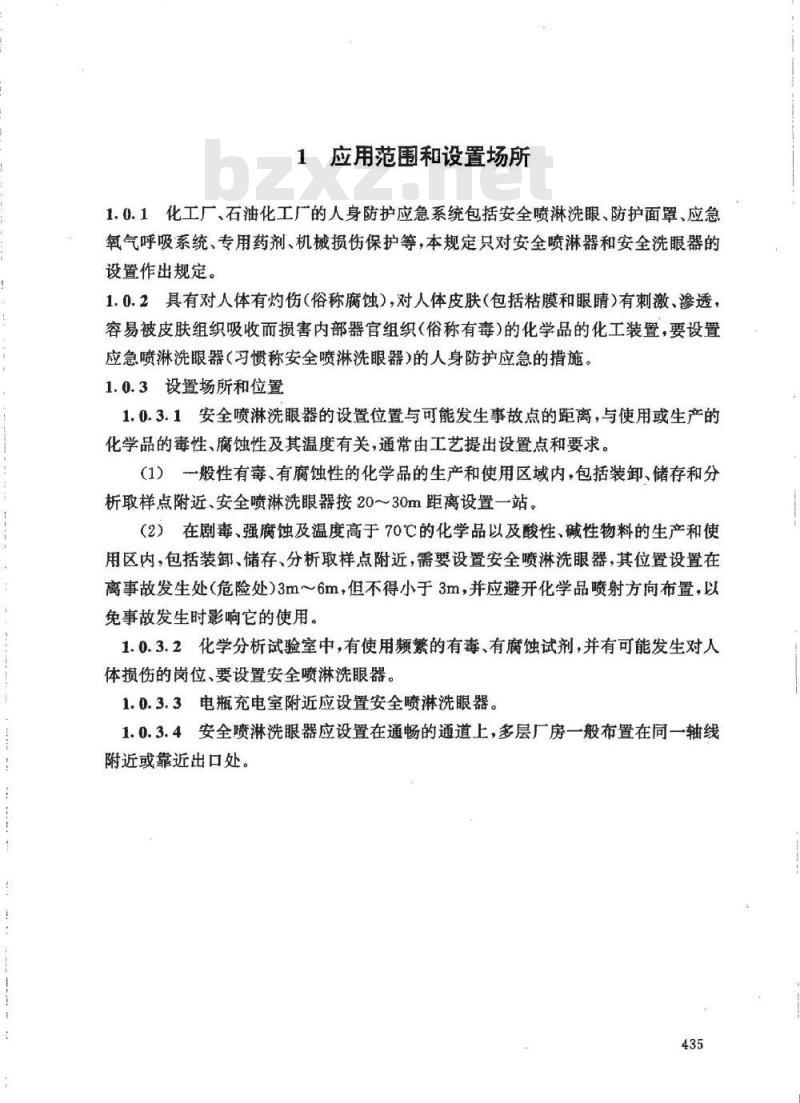

1应用范围和设置场所
1.0.1化工厂、石油化工厂的人身防护应急系统包括安全喷淋洗眼、防护面罩、应急氧气呼吸系统、专用药剂、机械损伤保护等，本规定只对安全喷淋器和安全洗眼器的设置作出规定。
1.0.2具有对人体有灼伤（俗称腐蚀），对人体皮肤（包括粘膜和眼晴）有刺激、渗透，容易被皮肤组织吸收而损害内部器官组织（俗称有毒）的化学品的化工装置，要设置应急喷淋洗眼器（习惯称安全喷淋洗眼器）的人身防护应急的措施1.0.3设置场所和位置
1.0.3.1安全喷淋洗眼器的设置位置与可能发生事故点的距离，与使用或生产的化学品的毒性、腐蚀性及其温度有关，通常由工艺提出设置点和要求。（1）一般性有毒、有腐蚀性的化学品的生产和使用区域内，包括装卸、储存和分析取样点附近、安全喷淋洗眼器按2030m距离设置一站。（2）在剧毒、强腐蚀及温度高于70℃的化学品以及酸性、碱性物料的生产和使用区内，包括装卸、储存、分析取样点附近，需要设置安全喷淋洗眼器，其位置设置在离事故发生处（危险处）3m～6m，但不得小于3m，并应避开化学品喷射方向布置，以免事故发生时影响它的使用。
1.0.3.2化学分析试验室中，有使用频繁的有毒、有腐蚀试剂，并有可能发生对人体损伤的岗位、要设置安全喷淋洗眼器。1.0.3.3电瓶充电室附近应设置安全喷淋洗眼器。1.0.3.4安全喷淋洗眼器应设置在通畅的通道上，多层厂房一般布置在同一轴线附近或靠近出口处。

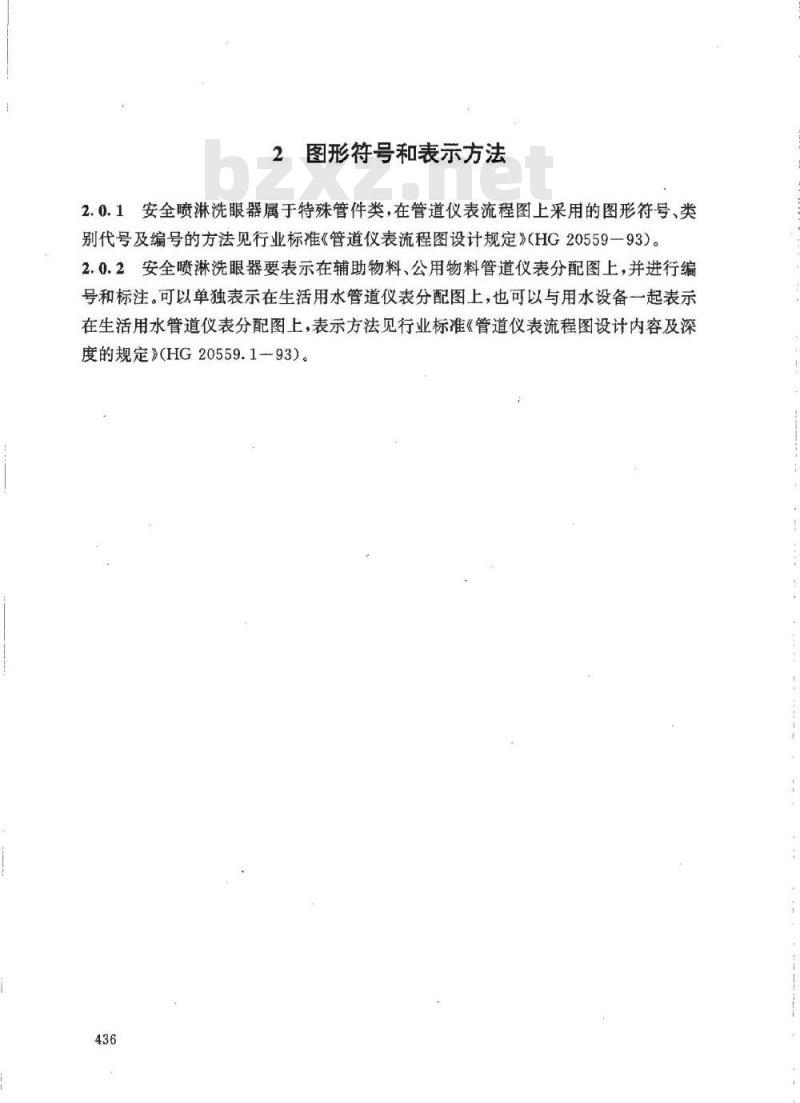

2图形符号和表示方法
2.0.1、安全喷淋洗眼器属于特殊管件类，在管道仪表流程图上采用的图形符号、类别代号及编号的方法见行业标准《管道仪表流程图设计规定》（HG20559一93）。2.0.2安全喷淋洗眼器要表示在辅助物料、公用物料管道仪表分配图上，并进行编号和标注。可以单独表示在生活用水管道仪表分配图上，也可以与用水设备一起表示在生活用水管道仪表分配图上，表示方法见行业标准《管道仪表流程图设计内容及深度的规定》(HG20559.1—93)。

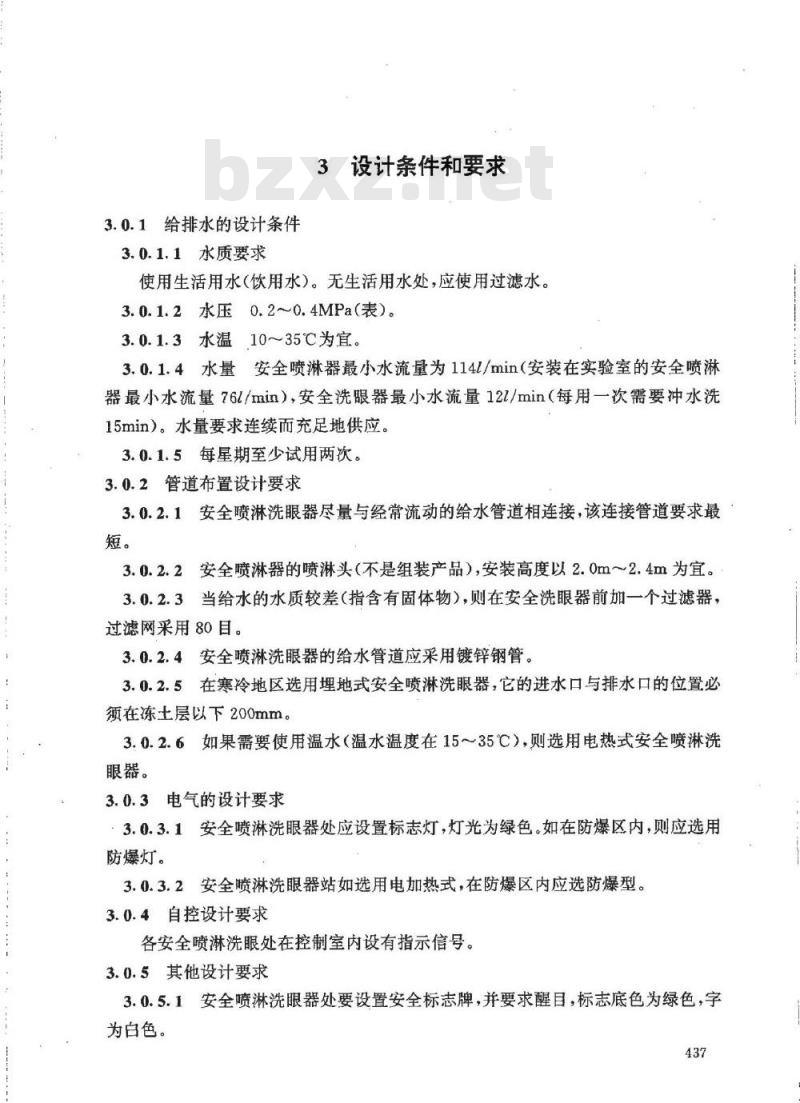

3.0.1给排水的设计条件
3.0.1.1水质要求
3设计条件和要求
使用生活用水(饮用水）。无生活用水处，应使用过滤水。3.0.1.2水压0.2~0.4MPa（表）。3.0.1.3水温10～35℃为宜。
3.0.1.4水量安全喷淋器最小水流量为114l/min（安装在实验室的安全喷淋器最小水流量76l/min），安全洗眼器最小水流量121/min（每用一次需要冲水洗15min）。水量要求连续而充足地供应。3.0.1.5每星期至少试用两次。
3.0.2管道布置设计要求
3.0.2.1安全喷淋洗眼器尽量与经常流动的给水管道相连接，该连接管道要求最短。
3.0.2.2安全喷淋器的喷淋头（不是组装产品），安装高度以2.0m～2.4m为宜。3.0.2.3当给水的水质较差（指含有固体物），则在安全洗眼器前加一个过滤器，过滤网采用80目。
3.0.2.4安全喷淋洗眼器的给水管道应采用镀锌钢管。3.0.2.5在寒冷地区选用埋地式安全喷淋洗眼器，它的进水口与排水口的位置必须在冻土层以下200mm。
3.0.2.6如果需要使用温水（温水温度在15~35℃），则选用电热式安全喷淋洗眼器。
3.0.3电气的设计要求
3.0.3.1安全喷淋洗眼器处应设置标志灯，灯光为绿色。如在防爆区内，则应选用防爆灯。
3.0.3.2安全喷淋洗眼器站如选用电加热式，在防爆区内应选防爆型。3.0.4自控设计要求
各安全喷淋洗眼处在控制室内设有指示信号。3.0.5其他设计要求
3.0.5.1安全喷淋洗眼器处要设置安全标志牌，并要求醒目，标志底色为绿色，字为白色。
3.0.5.2埋地式安全喷淋洗眼器在进水口和排水口周围约0.5m用10~30mm卵石回填，以保证排水畅通。通常每个安全喷淋器处要设置一个地漏。3.0.5.3安全喷淋洗眼器设在室内，地面应坡向就近的排水沟或排水地漏，有利于排水。
3.0.5.4在车间内应备有一定数量的干净的毛巾毯、连衣裤的工作服及鞋，作为受伤者的临时替换使用
4.0.1数据表
4数据表和汇总一览表
数据表采用行业标准《工艺系统专业提交文件内容的规定》（HG20558.2一93）中规定的“特殊管件数据表（二)”。示例见表4.0.1。
4.0.2安全喷淋洗眼器汇总一览表汇总一览表采用行业标准《工艺系统专业提交文件内容的规定》（HG20558.2-93)中规定的“特殊管件汇总一览表”。439
车间或工段（区）
特殊管件数据表(二）
称安全喷淋洗眼器
位号或标签号SP11-0411,SP11-0412安装位置TA区一楼（EL109.00）用途与使用条件危险介质有对二甲苯、二甲苯、醋酸等最大工作压力1.OMPa（表）
最高工作温度180℃
工程号
页共，
给水压力0.31MPa（表）（指连接管道的连接口出水压力）事故时冲洗眼睛和淋浴
号(产品)
说明或要求
5性能数据
5.0.1安全喷淋洗眼器的性能数据安全喷淋洗眼器的性能数据见表5.0.1441
~08*4022*0.98
￥020www.bzxz.net
￥0~20
（辛）
