【化工行业标准(HG)】 钢制管法兰用焊唇密封环

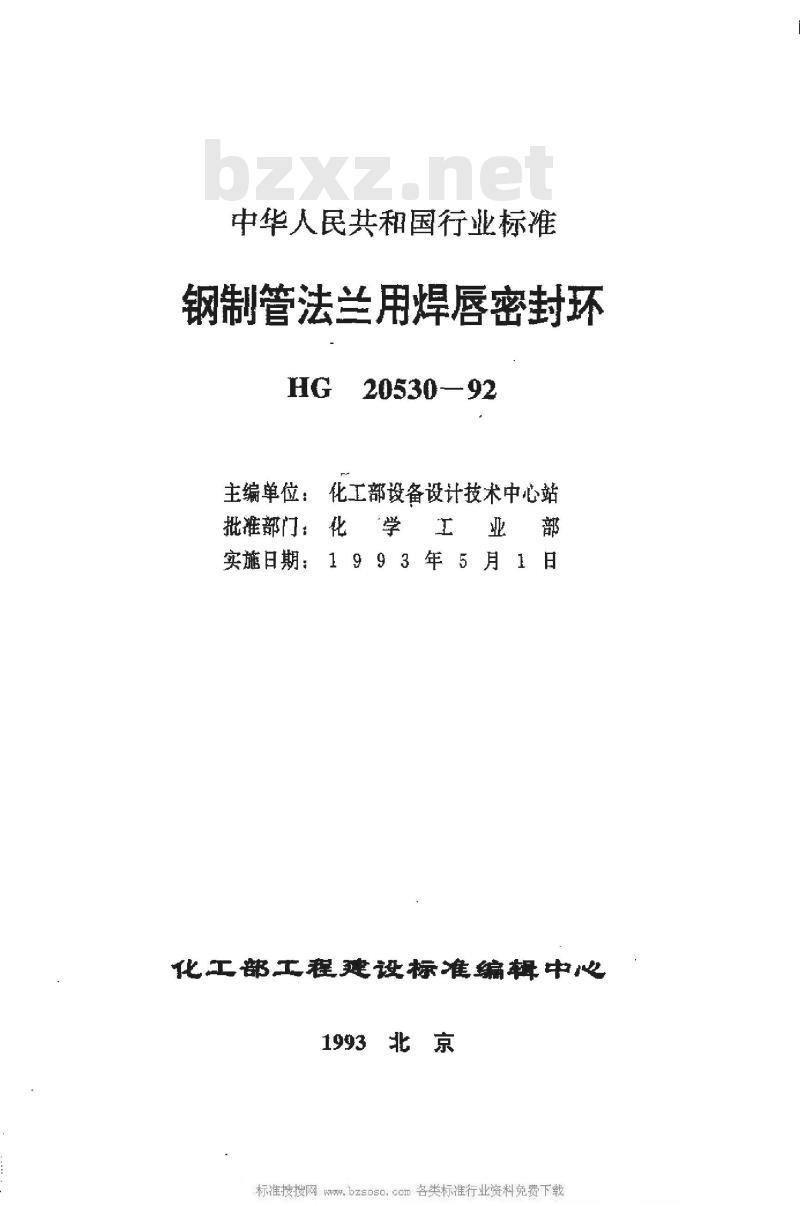

中华人民共和国行业标准
钢制管法兰用焊唇密封环
20530—92
主编单位：化工部设备设计技术中心站批准部门：化　‘学　工业　部　实施日期：19９3年5月1日
化工部工程建设标准编辑中心
1993北京

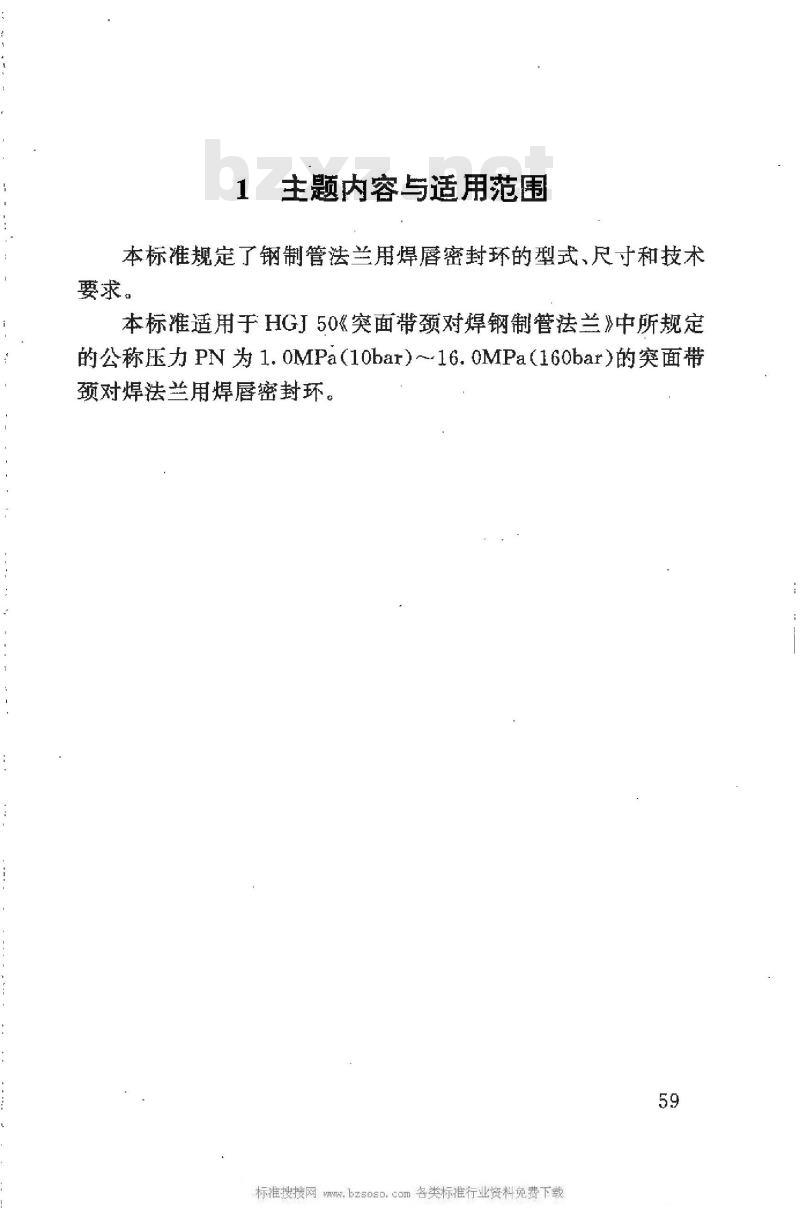

主题内容与适用范围
本标准规定了钢制管法兰用爆唇密封环的型式、尺寸和技术要求。
本标准适用于HGI50《突面带颈对焊钢制管法兰》中所规定的公称压力PN为1.0MPa（10bar）~16.0MPa（160bar）的突面带颈对焊法兰用焊唇密封环。
引用标准
699《优质碳素结构钢技术条件》711《优质碳素结构钢热轧厚钢板和宽钢带》1220《不锈钢棒》
3985《石棉橡胶板》
4037《不锈钢热轮钢板》
50《突面带颈对焊钢制管法兰》66《钢制管法兰技术条件》
22019《金属缠绕垫用柔性石墨带技术条件》33002《聚四氟乙烯板材》

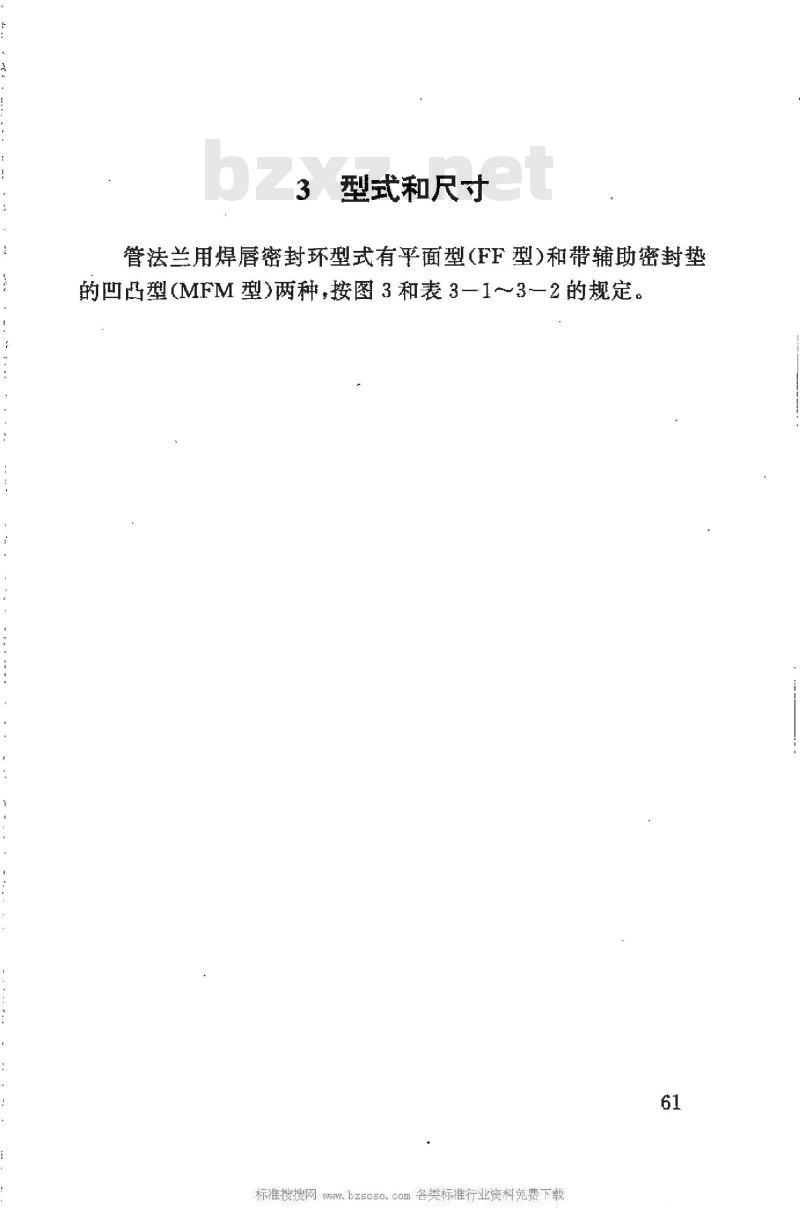

3型式和尺寸
管法兰用焊唇密封环型式有平面型（FF型）和带辅助密封垫的凹凸型（MFM型）两种，按图3和表3一1~3一2的规定。61

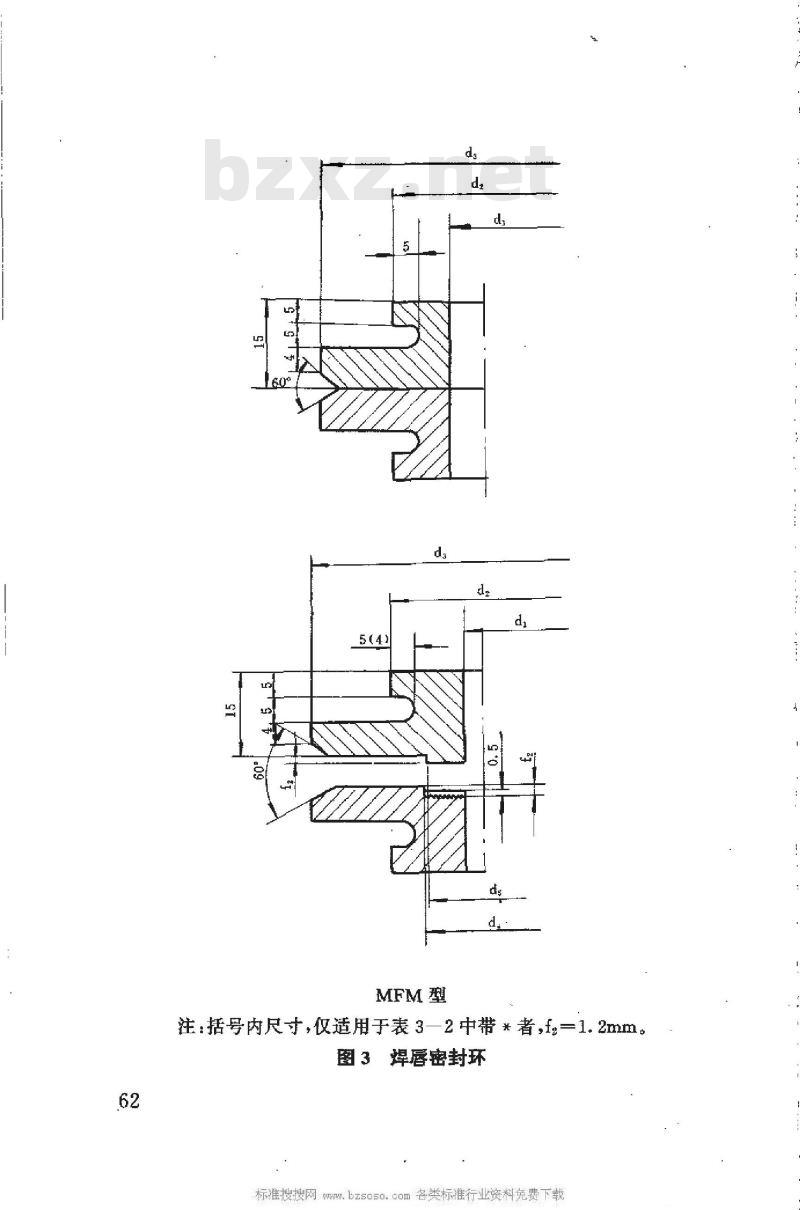

MFM型
注：括号内尺寸，仅适用于表3一2中带*者，f.一1.2mm图3焊唇密封环
.bzsos
FF型焊唇密封环尺寸
公称压力
-表3-—1
MFM型焊唇密封环尺寸
PN1.0-2.5MPa
表3—2
同 PN1.0~2.5MPa
注：?
续表3-2
PN10.0~16.0MPa
带并者表示凹槽尺寸为4mm（见图3注）。括号内尺寸仅用于PN10.0MPa。
4使用条件
4.0.1焊唇密封环使用于要求最大限度地减少或杜绝法兰接头泄漏的场合。如高真空、输送或处理极度危害和高度危害介质等场合。
4.0.2平面型(FF型)焊唇密封环使用于一般场合。4.0.3带辅助密封垫的凹凸型（MFM型）具有焊唇和辅助密封挚的双重密封功能，可减少缝隙腐蚀；便于安装时对中，为试压和使用提供多种使用功能。
根据用户需要，辅助密封垫可选用0.5mm厚的柔性石墨、聚四氟乙烯、石棉橡胶板、铅、银、软铝、紫钢等，但均应在订货时注明。
辅助垫片的外径为d-1，内径为d1焊唇密封（环和辅助密封）的最高工作温度按表4.0.4的4.0.4
规定。
最高工作温度（℃）
OCr18Ni9
0Cr17Ni12Mo2
柔性石墨
聚四氟乙烯
石棉橡胶板
GB.699,GB711
GB1220、GB4037
ZBG22019
ZBJ33002
GB3985
注：用于氧化性介质时，应小于等于450℃。66
最高工作温度
650（送）
5技术要求
5.0.1焊唇密封环的材料应符合HGJ66《钢制管法兰技术条件》的锻件要求，当采用钢板制造时，应符合HGJ66第3.4条的要求。
5.0.2·焊唇密封环的尺寸极限偏差按表5.0.2的规定。尺寸极限偏差
直径d1~d2
高度15
f2凸面高
凹面深
极限偏差
5.0.3焊唇密封环由上下两个密封环组成，成对供应、5.0.4
MFM型密封环的凹面应车制螺旋形或同心圆水线，按表5.0.4的规定。
水线要求
水线深度
刀具半径
垫片表面应平整，无翘曲变形，所有加工表面的粗糙度不5.0. 5
大于Ra12.5。
采用低碳钢或低合金钢制成的密封环，表面应涂土防锈5. 0. 61
6标记和包装
6.0.1密封环应按型式、规格、材料成对包装。交货时应附有产品质量检验合格证，且每对密封环的外侧应分别以钢印标记6.0.2规定的内容。
6.0.2标记内容
标雅代号和标雅号（HG20530）：6. 0.2.1
型式(FF或MFM)；
公称通径（mm）；
公称压力（MPa）：
焊唇密封环和辅助密封垫材料代号，见表6.0.2.5。材料代号
OCr19Ni9
0Cr17Ni12Mo2
柔性石墨
聚四氟乙烯
石棉橡胶板
6.0.3标记示例
表6.0.2.5
公称通径为100mm、公称压力为4.0MPa（40bar）、材料为20钢且附有柔性石墨辅助垫的(MFM型)焊唇密封环的标记为：HG20530焊唇密封环MFM100—4.020/G68
附录A焊唇密封环的安装和维修
（参考件）
A1安装和焊接
A1.0.1焊唇密封环应在外侧与法兰面进行密封焊并定位，但要注意定位的对中性，以免影响组对后焊唇密封环坡口的组装精度，以及（MFM型D穿封环的安装。
当介质具有缝隙腐蚀倾向时，焊唇密封环应分别在内侧和外侧进行角焊。外侧角焊缝的焊脚高度为5mm。A1.0.2法兰组对后，对称安装两个或两个以上螺栓预紧，然后进行焊唇的密封焊（一般采用氩弧焊）。施焊前，应对焊唇坡口进行必要的修磨。施焊后安装并上紧所有螺栓。A1.0.3FF型密封环安装时，螺栓预紧力应略大于内压引起的轴向力。MFM型密封环安装时，螺栓预紧力除考虑内压引起的轴向力外，尚应计及保证辅助密封垫所需的预紧载荷。当选用0.5mm厚的柔性石墨，聚四氟乙烯，石棉橡胶板作辅助密封垫时，计算密封载荷时的m，y值按附表A1。附表A1
材·料Www.bzxZ.net
柔性石墨
聚四氟乙烯
石棉橡胶板
y(MPa)
