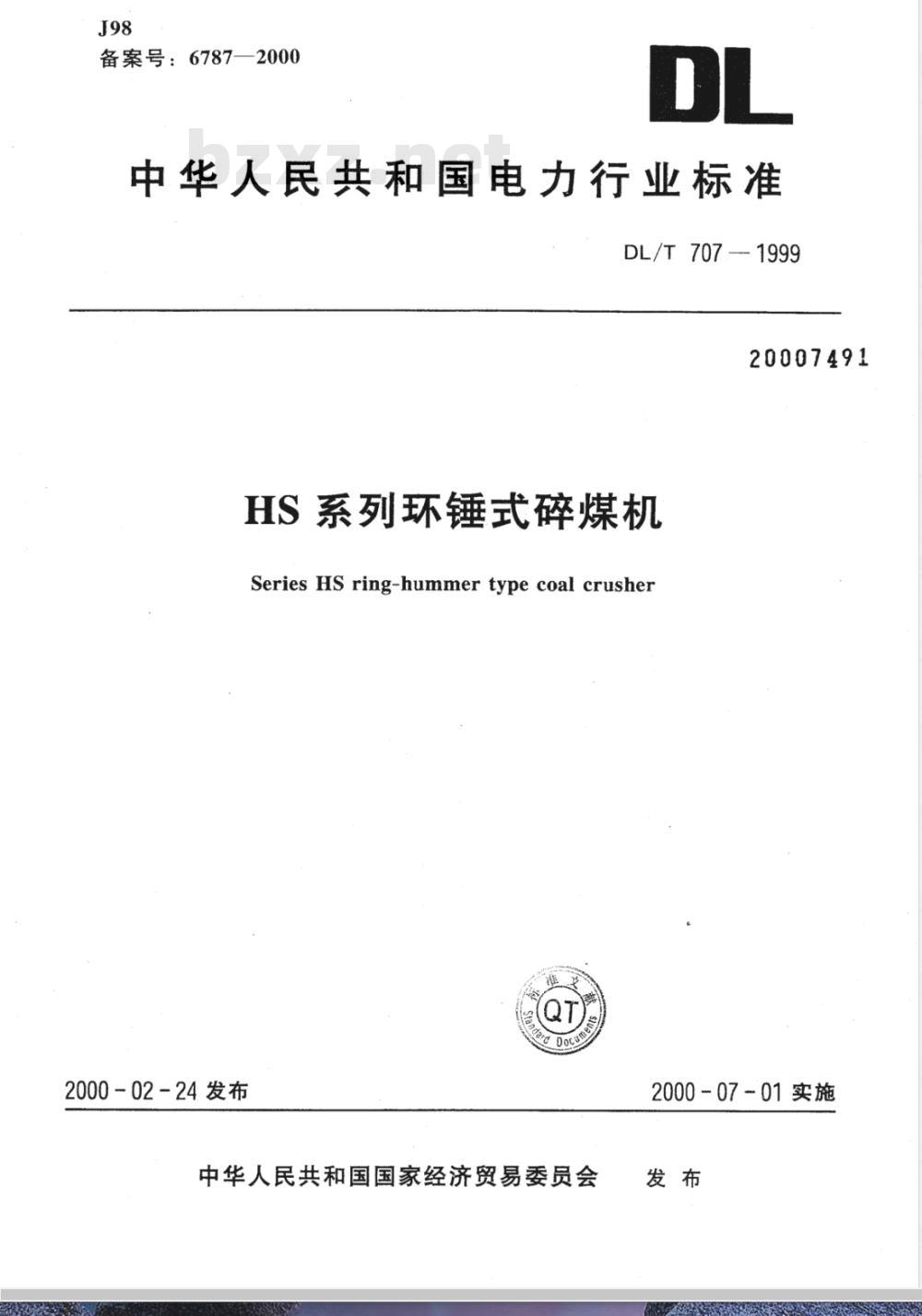

【电力行业标准(DL)】 HS系列环锤式碎煤机

备案号：6787—2000
中华人民共和国电力行业标准
DL/T 707- 1999
20007491
HS系列环锤式碎煤机
Series HS ring-hummer type coal crusher2000-02-24发布
中华人民共和国国家经济贸易委员会2000-07-01实施
DL/T707—1999

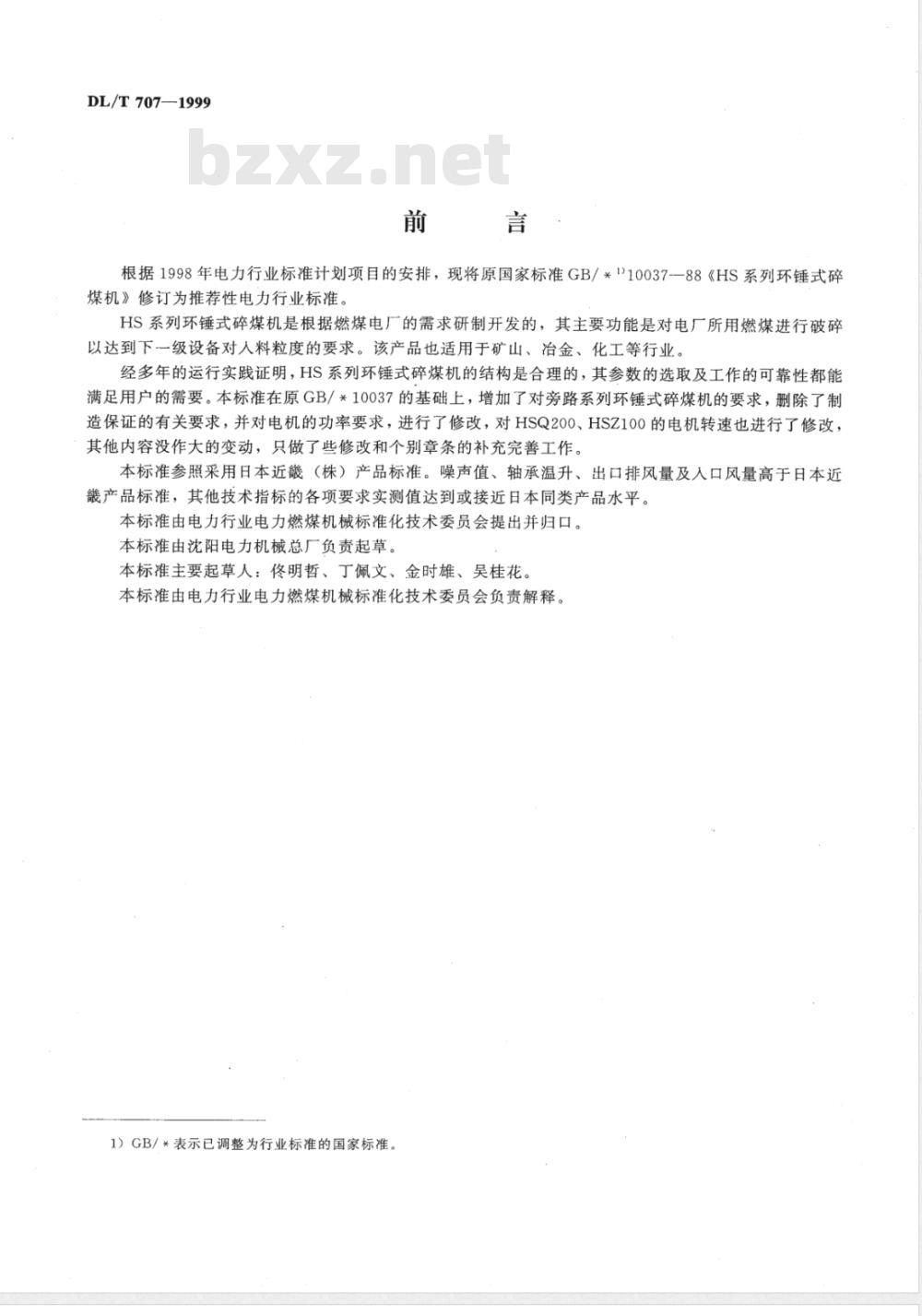

根据1998年电力行业标准计划项目的安排，现将原国家标准GB/*110037-88《HS系列环锤式碎煤机》修订为推荐性电力行业标准。HS系列环锤式碎煤机是根据燃煤电厂的需求研制开发的，其主要功能是对电厂所用燃煤进行破碎以达到下一级设备对人料粒度的要求。该产品也适用于矿山、冶金、化工等行业。经多年的运行实践证明，HS系列环锤式碎煤机的结构是合理的，其参数的选取及工作的可靠性都能满足用户的需要。本标准在原GB/*10037的基础上，增加了对旁路系列环锤式碎煤机的要求，删除了制造保证的有关要求，并对电机的功率要求，进行了修改，对HSQ200、HSZ100的电机转速也进行了修改，其他内容没作大的变动，只做了些修改和个别章条的补充完善工作。本标准参照采用日本近（株）产品标准。噪声值、轴承温升、出口排风量及人口风量高于日本近畿产品标准，其他技术指标的各项要求实测值达到或接近日本同类产品水平。本标准由电力行业电力燃煤机械标准化技术委员会提出并归口。本标准由沈阳电力机械总厂负责起草。本标准主要起草人：明哲、丁佩文、金时雄、吴桂花。本标准由电力行业电力燃煤机械标准化技术委员会负责解释。1）GB/*表示已调整为行业标准的国家标准。DL/T 707-1999

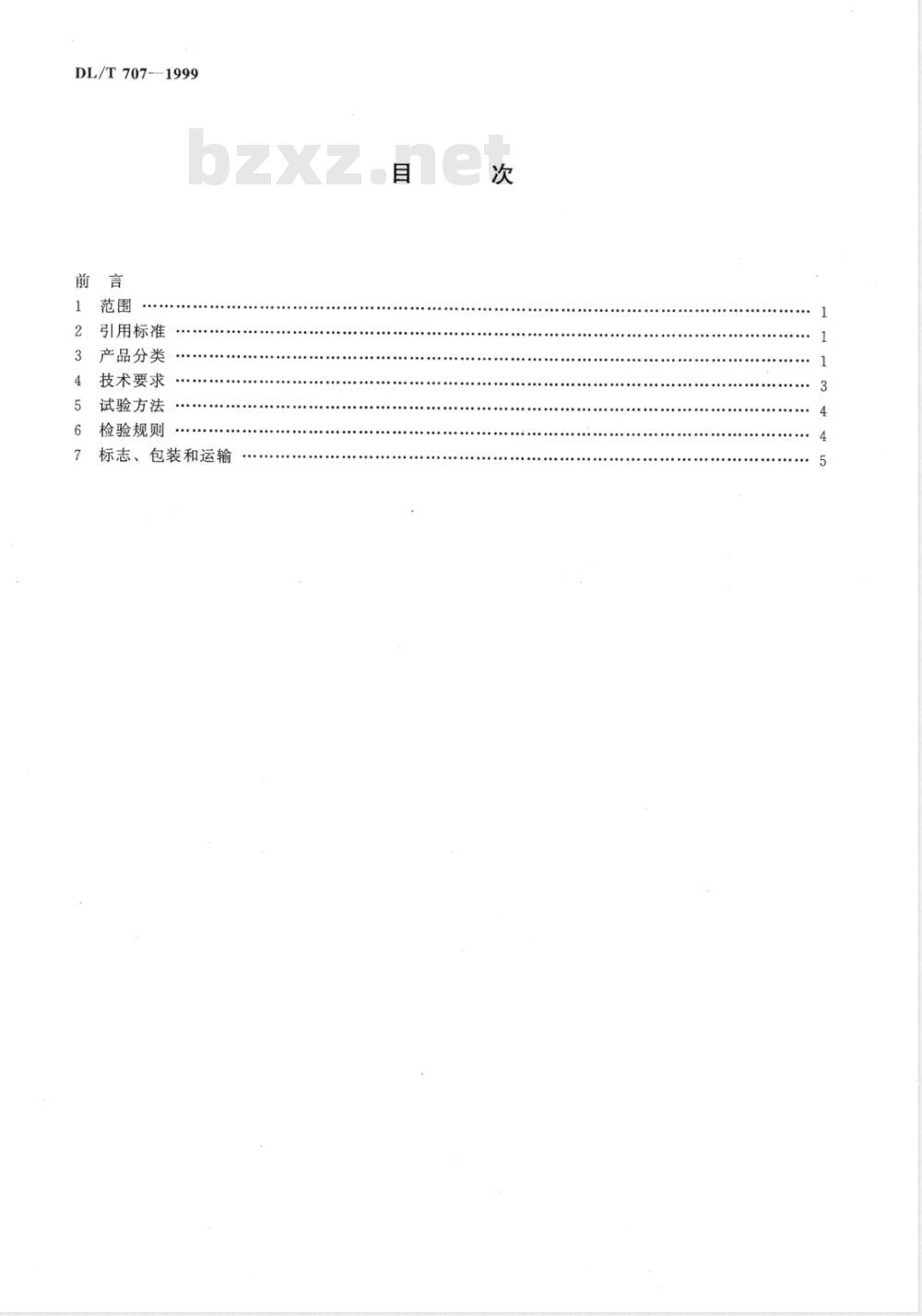

引用标准
产品分类
技术要求
试验方法
检验规则
标志、包装和运输

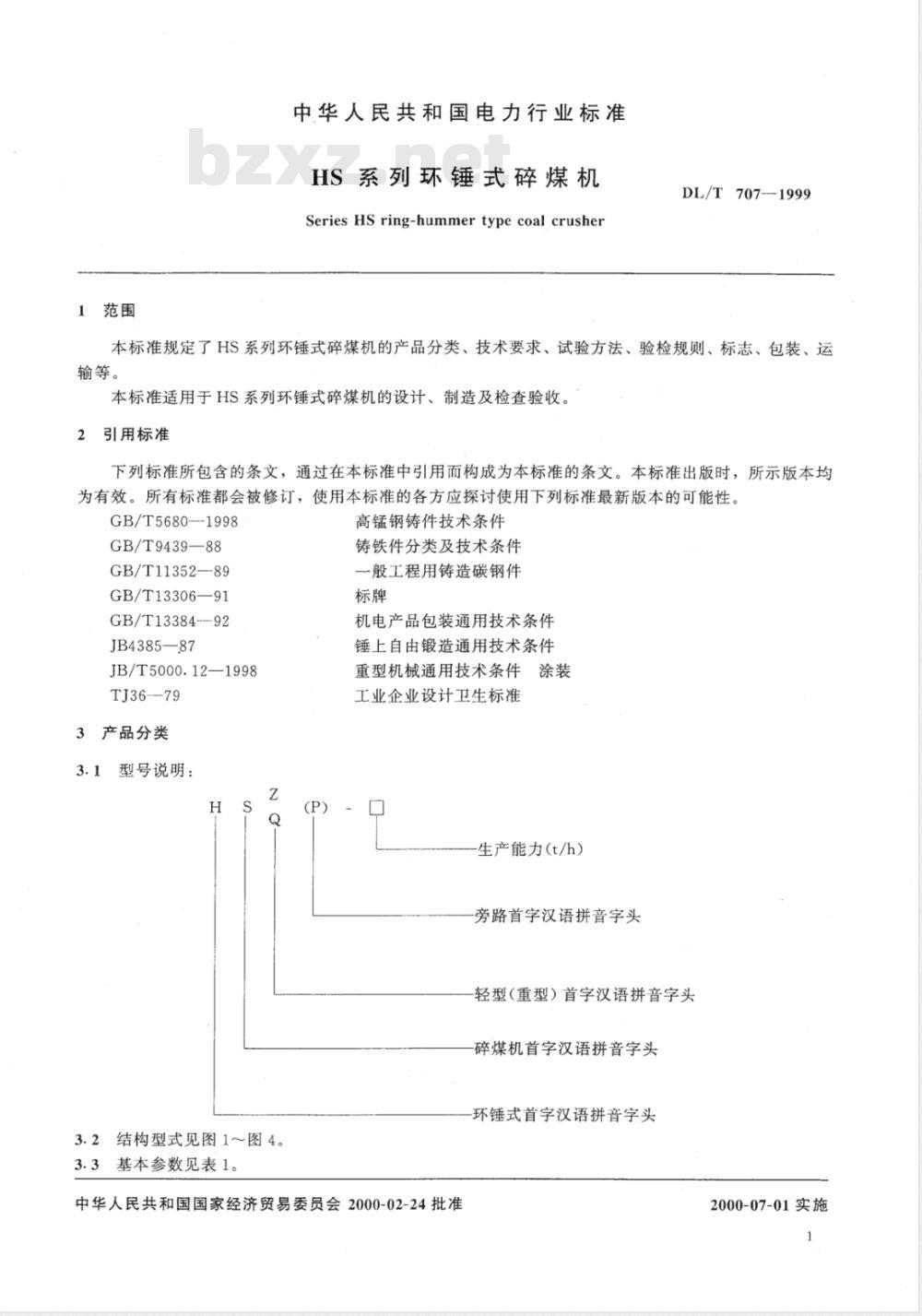

1范围wwW.bzxz.Net
中华人民共和国电力行业标准
HS系列环锤式碎煤机
SeriesHS ring-hummertypecoal crusherDL/T 707--1999
本标准规定了HS系列环锤式碎煤机的产品分类、技术要求、试验方法、验检规则、标志、包装、运输等。
本标准适用于HS系列环锤式碎煤机的设计、制造及检查验收。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T5680--1998
GB/T9439—88
GB/T11352—89
GB/T13306—91
GB/T13384--92
JB4385—87
JB/T5000.12—1998
TJ36--79
3产品分类
3.1型号说明：
3.2结构型式见图1~图4。
3.3基本参数见表1。
高锰钢铸件技术条件
铸铁件分类及技术条件
一般工程用铸造碳钢件
机电产品包装通用技术条件
锤上自由锻造通用技术条件
重型机械通用技术条件涂装
工业企业设计卫生标准
生产能力（t/h）
旁路首字汉语拼音字头
轻型（重型）首字汉语拼音字头碎煤机首字汉语拼音字头
环锤式首字汉语拼音字头
中华人民共和国国家经济贸易委员会2000-02-24批准2000-07-01实施
DL/T707—1999

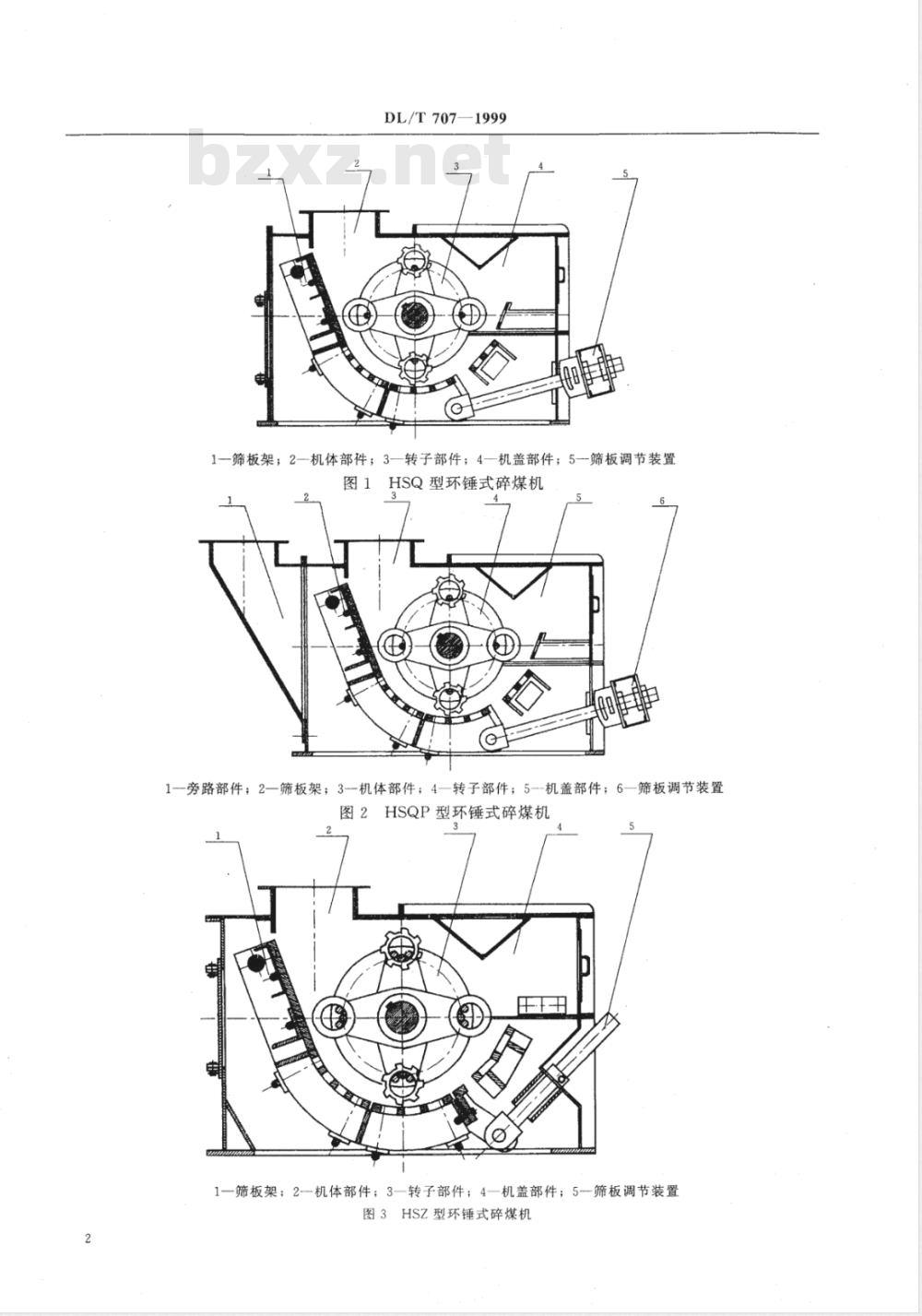

1—筛板架；2机体部件；3—转子部件；4一机盖部件；5—筛板调节装置图1
HSQ型环锤式碎煤机
1--旁路部件；2—筛板架；3--机体部件；4—转子部件；5--机盖部件；6—筛板调节装置图2HSQP型环锤式碎煤机
1一筛板架；2机体部件；3一转子部件；4机盖部件；5筛板调节装置
图3HSZ型环锤式碎煤机
DL/T707—1999
1一旁路部件；2—筛板架；3一机体部件；4-转子部件；5--机盖部件；6—筛板调节装置图4HSZP型环锤式碎煤机
HSQ(P)-200
HSQ（P）-400
HSQ（P）-600
HSQ(P)-800
HSQ（P）-1000
HSZ（P)-100
HSZ(P)
HSZ（P)-400
HSZ（P)-600
HSZ（P)-800
HSZ(P)
HSZ(P)
HSZ（P）-1400
HS系列环锤式碎煤机基本参数表生产能力
转子直径
转子工作长度
入料粒度
≤250
≤350
≤450
出料粒度
电机转速
电机功率
注：生产能力是指人料粒度大于30mm的占90%以上，表面水分不大于10%，堆积密度为0.8t/m21.0t/m2，抗压强度不大于12MPa的煤，其合格粒度不少于90%时的工况条件下的量值4技术要求
4.1HS系列环锤式碎煤机应符合本标准的要求，并按规定程序批准的图样及技术文件进行制造。4.2碎煤机的结构应保证：
额定生产能力应满足标牌要求，3
DL/T707--1999
同型号碎煤机的易损件应具有互换性。-各结合面应密封严实，不漏粉尘。4.3铸铁件应符合GB/T9439--88之规定。4.4碳素钢铸件应符合GB/T11352一89之规定。4.5高锰钢铸件应符合GB/T5680一1998之规定。4.6焊接表面应光滑平整，不得有气孔、夹渣、焊瘤、裂纹等缺陷存在。
4.7碎煤机装配前，所有零件必须检查合格，外购件、标准件必须有合格证明书，方可进行装配。4.8转子部件在未装配环锤前，应进行静平衡试验，其允许偏心距应符合表2的规定值。表2转子部件静平衡偏心距规定值电机转速r/min
转子偏心距
4.9转子部件在装配环锤后，同一圆周上两个相对环锤的质量差不大于0.15kg，相互对称两排环锤的质量差不大于0.17kg。
4.10环锤的正常使用寿命不低于3000h。4.11滚动轴承温升应小于35℃，最高温度不应超过80℃。4.12安全环保要求：
空载噪声值不高于90dB（A）。
碎煤机周围的粉尘浓度应符合TJ36之规定。各传动部分应有安全防护装置。主轴承座的最大振幅值（单振幅）不大于0.06mm。空载运行时人料口呈负压状态（空气流人碎煤机）。负载运行时出料口排风量应符合表3的要求。表3HS系列环锤式碎煤机运行排风量值表型
排风量
（m2/h）
试验方法
(P)-100HS
(P)-600HS台（P)-800HS台
(P)-200HS台(P)-400HS
5.1.对于4.3～4.5按相应标准规定检验。5.2对于4.6可用目测检验，
5.3对于4.8可采用水平平行轨座的平衡方法进行检验。5.4对于4.9按有关工艺文件记录的标定值进行检验。5.5对于4.10按用户意见及评定结果检验。5.6对于4.11用点温计在靠近轴承处的表面进行测量。5.7对于4.12.1用声级计在距碎煤机外廓1m处测量。5.8对于4.12.2按TJ36-79标准规定检验。5.9对于4.12.4用测振仪在轴承座上测出其水平和垂直振幅。≤2000
（P）-1000HS%
对于4.12.5、4.12.6采用风速计分别在入料口及出料口处测量。5.10
检验规则
每台碎煤机出厂前应进行空载试运，并按以下要求进行：6.1
(P)-1200HS
(P)-1400
≤3000
DL/T707—1999
a）试运时间般应持续4h，允许轴承温度保持恒定2h后结束；b）机械部分在运行中各运动件应运行平稳，无卡碰、撞击等异常声音，紧固件无松动现象；c）其余各项按本标准4.11、4.12.1、4.12.4、4.12.5条进行。6.2试运中各项指标必须符合上述规定的要求，如有不符应解体检查，重新装配后试运，直至合格。6.3下列情况之，必须做型式试验：a）新产品试制、定型、鉴定；
b）关键件材质及重大工艺改变可能影响产品质量时；c）产品停产两年，再恢复生产时；d）质量监督机构提出要求或用户反馈问题较多时。6.4型式试验产品抽检数量，按每批抽检一台进行，其中4.11、4.12.1、4.12.4、4.12.5，条中有一项不合格时允许加倍抽查，复查不合格时应停产检查产品质量。7标志、包装和运输
7.1每台产品在明显处固定产品标牌，其型式及尺寸应符合GB/T13306一91之规定，并标明以下内容：a）制造厂名称；
b）产品型号、名称；
c）出厂编号；
d）制造日期；
e）生产能力；
f）机器质量。
7.2产品包装。
7.2.1产品应按装箱单分类包装，外露加工表面应涂防锈油并包扎好。7.2.2随机发运的附件、备件等应装在箱内。7.2.3包装箱应牢固可靠，符合GB/T13384之规定并满足水运、陆运的要求。7.2.4.包装箱外壁应有明显的文字标记，内容包括：a）产品型号、名称；
b）制造厂名称及出厂编号；
c）收发货单位及地址；
d）净质量、毛质量、箱号、外轮廓尺寸及运输起吊标记。7.2.5出口产品的包装应满足外贸出口定货时的有关要求。7.2.6随机附带下列文件；
a）产品合格证明书；
b）产品使用说明书；
c）装箱单；
d）安装基础图；
e）产品用户意见书；
f）外购重要配套件合格证书、说明书。5
DL/T707-1999
中华人民共和国
电力行业标准
HS系列环锤式碎煤机
DL/T 707-1999
中国电力出版社出版、发行
（北京三里河路6号
100044http://www.cepp.com.cn)梨园印刷厂印刷
2000年6月第一版
880毫米×1230毫米
2000年6月北京第一次印刷
0.5印张12千字
16开本
印数0001—5000册
书号155083·149
版权专有
定价5.00元
翻印必究
（本书如有印装质量问题，我社发行部负责退换）6661202/
