【电力行业标准(DL)】 电力变压器运行规程

电力变压器运行规程
DL/T 57295

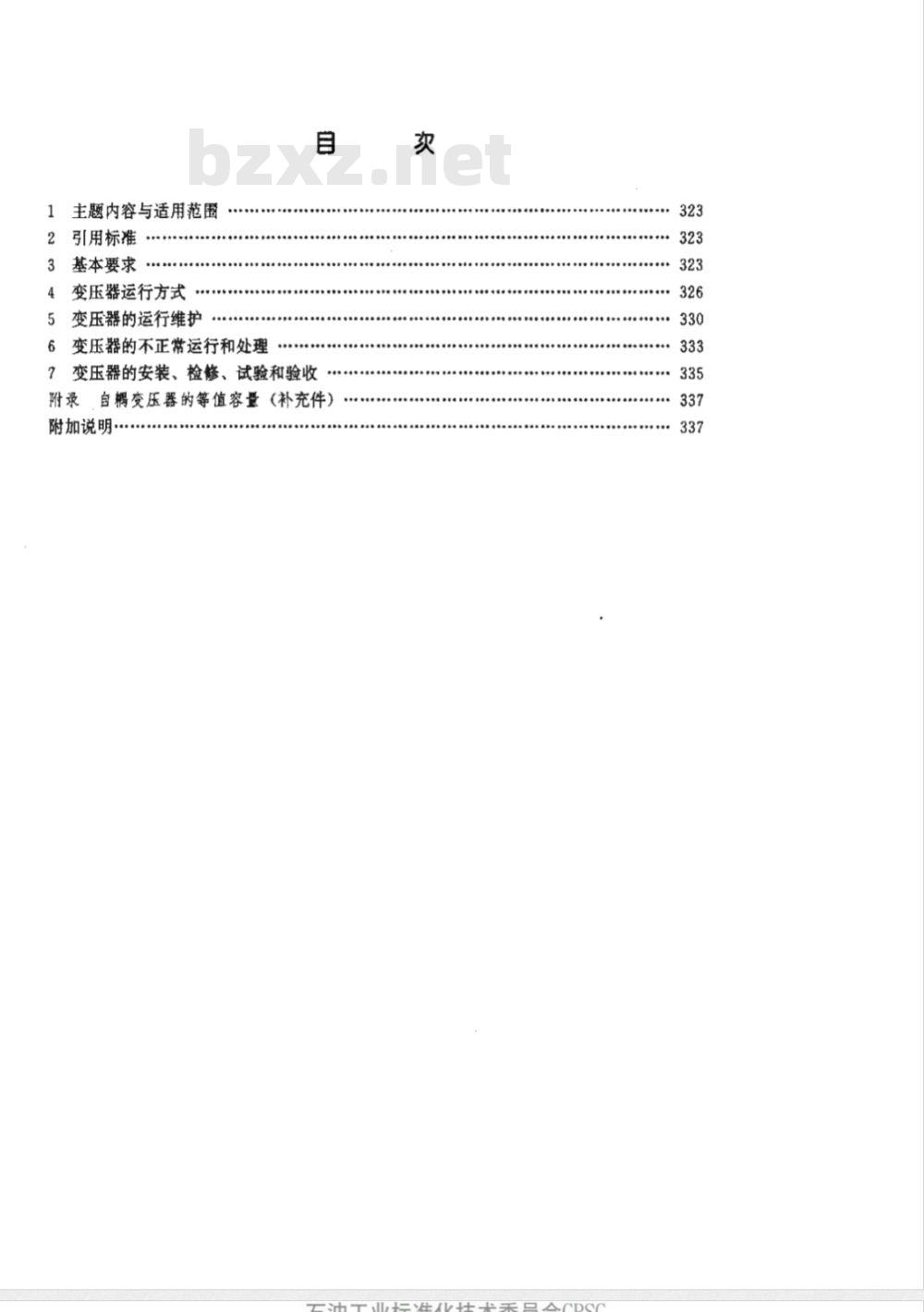

1主题内容与适用范围
2引用标准
3基本要求
4变压器运行方式
5变压器的运行维护
6变压器的不正常运行和处理
CDODODOEOEOCCOEOOCOD
？变压器的安装、检修、试验和验收附录自揭变压器的等值容量(补充件）附加说明
…323
1主题内容与适用范围

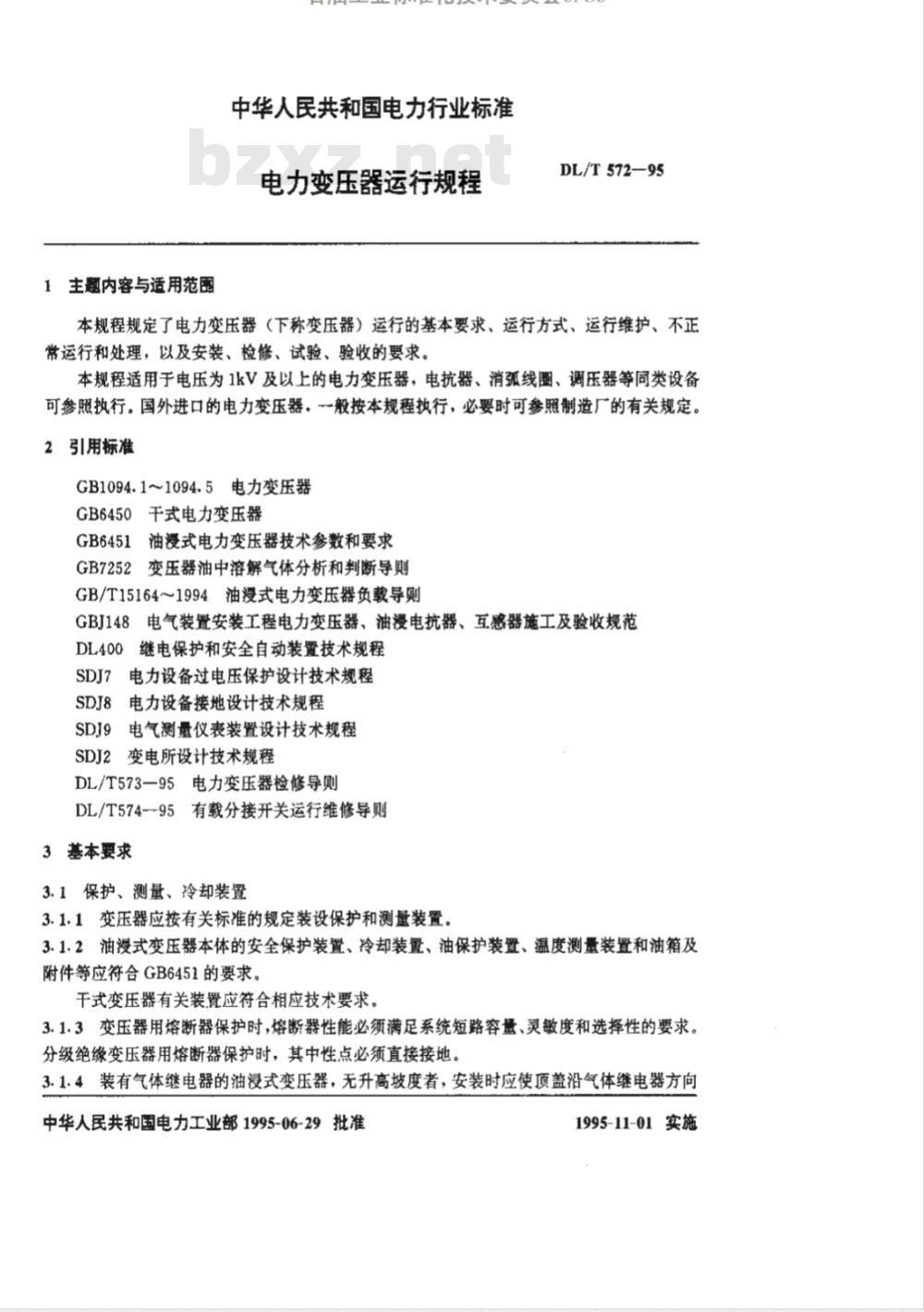

中华人民共和国电力行业标准
电力变压器运行规程
DL/T572-95
本规程规定了电力变压器（下称变压器）运行的基本要求、运行方式、运行维护、不正常运行和处理，以及安装、检修、试验、验收的要求。本规程适用于电压为1kV及以上的电力变压器，电抗器、消弧线圈、调压器等同类设备可参照执行。国外进口的电力变压器，一般按本规程执行，必要时可参照制造厂的有关规定。2引用标准
GB1094.11094.5电力变压器
GB6450千式电力变压器
GB6451油漫式电力变压器技术参数和要求GB7252变压器油中溶解气体分析和判断导则GB/T15164~1994油没式电力变压器负载导则GBJ148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范DL400继电保护和安全自动装置技术规程SDJ7电力设备过电压保护设计技术规程SDJ8电力设备接地设计技术规程SDJ9电气测量仪表装置设计技术规程SDJ2变电所设计技术规程
DL/T573-95电力变压器检修导则DL/T57495有载分接开关运行维修导则3基本要求
3.1保护、测量、冷却装置
3.1.1变压器应按有关标准的规定装设保护和测量装置。3.1.2油浸式变压器本体的安全保护装置、冷却装置、油保护装置、温度测量装置和油箱及附件等应符合GB6451的要求。
干式变压器有关装置应符合相应技术要求。3.1.3变压器用熔断器保护时，熔断器性能必须满足系统短路容量、灵敏度和选择性的要求。分级绝缘变压器用熔断器保护时，其中性点必须直接接地。3.1.4装有气体继电器的油浸式变压器，无升高坡度者，安装时应使顶盖沿气体继电器方向中华人民共和国电力工业部1995-06-29批准1995-11-01实施

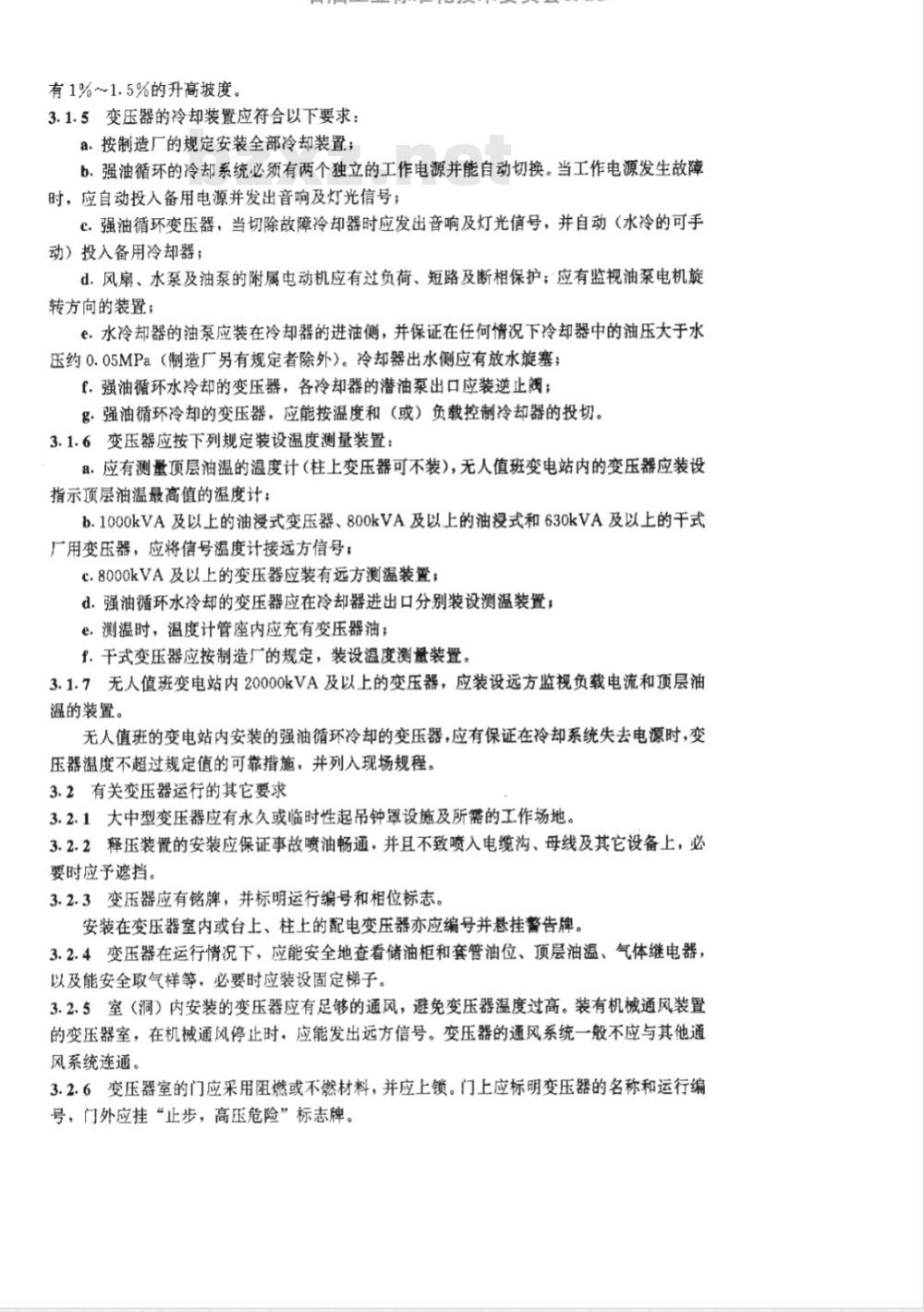

有1%～~1.5%的升高坡度。
3.1.5变压器的冷却装置应符合以下要求：a.按制造厂的规定安装全部冷却装置；b.强油循环的冷却系统必须有两个独立的工作电源并能自动切换。当工作电源发生故障时，应自动投入备用电源并发出音响及灯光信号；c.强油循环变压器，当切除故障冷却器时应发出音响及灯光信号，并自动（水冷的可手动）投入备用冷却器；
d.风扇、水泵及油泵的附属电动机应有过负荷、短路及断相保护；应有监视油泵电机旋转方向的装置；
e.水冷却器的油泵应装在冷却器的进油侧，并保证在任何情况下冷却器中的油压大于水压约0.05MPa（制造厂另有规定者除外）。冷却器出水侧应有放水旋塞；f.强油循环水冷却的变压器，各冷却器的潜油泵出口应装逆止阀；g·强油循环冷却的变压器，应能按温度和（或）负载控制冷却器的投切。3.1.6变压器应按下列规定装设温度测量装置：a.应有测量顶层油温的温度计（柱上变压器可不装），无人值班变电站内的变压器应装设指示项层油温最高值的温度计；b.1000kVA及以上的油浸式变压器、800kVA及以上的油浸式和630kVA及以上的干式厂用变压器，应将信号温度计接远方信号：c.8000kVA及以上的变压器应装有远方测温装置；d.强油循环水冷却的变压器应在冷却器进出口分别装设测温装置；e，测温时，温度计管座内应充有变压器油；f.干式变压器应按制造厂的规定，装设温度测量装置。3.1.7无人值班变电站内20000kVA及以上的变压器，应装设远方监视负载电流和顶层油温的装置。
无人值班的变电站内安装的强油循环冷却的变压器，应有保证在冷却系统失去电源时，变压器温度不超过规定值的可靠措施，并列入现场规程。3.2有关变压器运行的其它要求
3.2.1大中型变压器应有永久或临时性起吊钟罩设施及所需的工作场地。3.2.2释压装置的安装应保证事故喷油畅通，并且不致喷入电缆沟、母线及其它设备上，必要时应予遮挡。
3.2.3变压器应有铭牌，并标明运行编号和相位标志。安装在变压器室内或台上、柱上的配电变压器亦应编号并悬挂警告牌。3.2.4变压器在运行情况下，应能安全地查看储油柜和套管油位、顶层油温、气体继电器，以及能安全取气样等，必要时应装设固定梯子。3.2.5室（洞）内安装的变压器应有足够的通风，避免变压器温度过高。装有机械通风装置的变压器室，在机械通风停止时，应能发出远方信号。变压器的通风系统一般不应与其他通风系统连通。

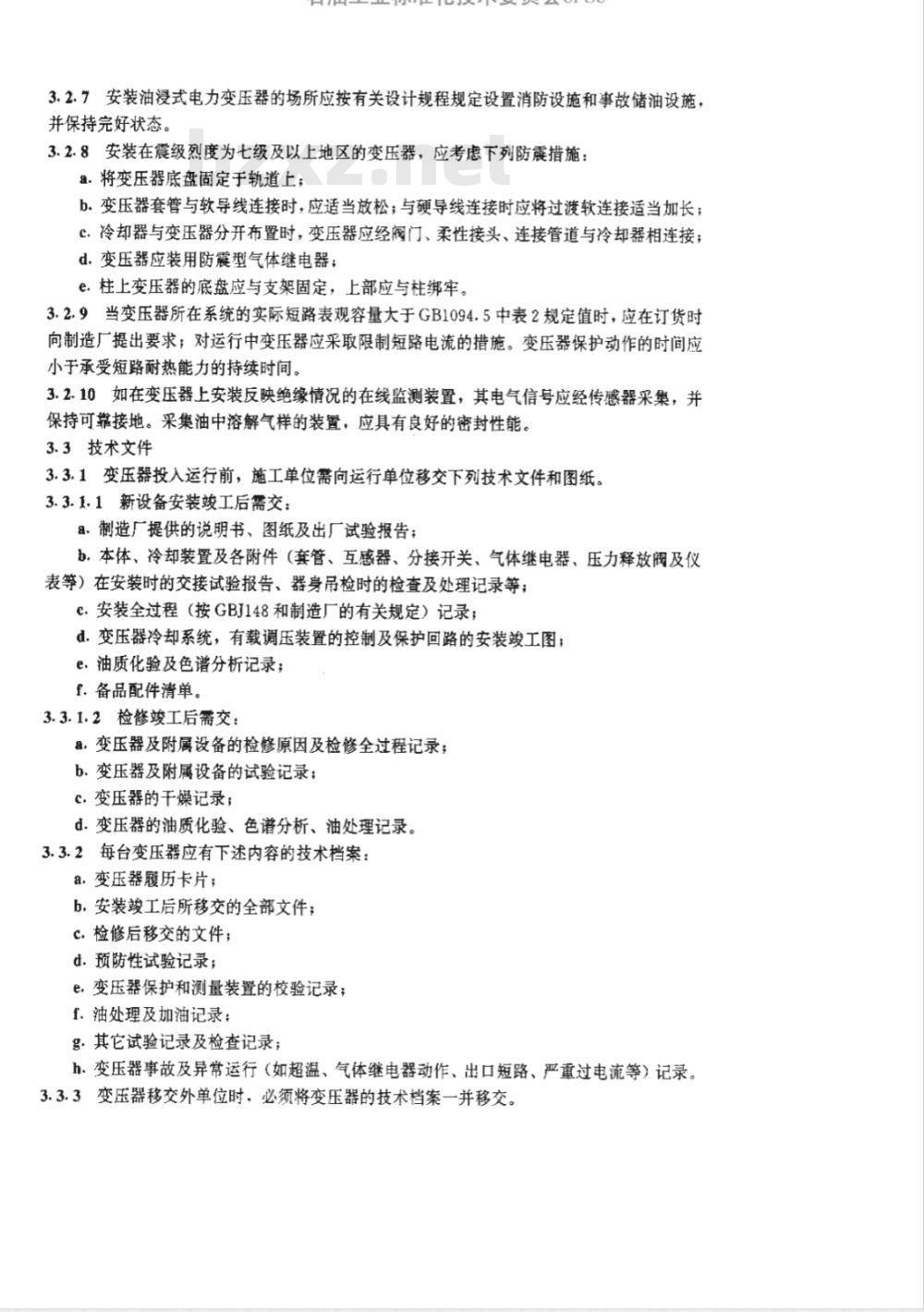

3.2.6变压器室的门应采用阻燃或不燃材料，并应上锁。门上应标明变压器的名称和运行编号，门外应挂“止步，高压危险”标志牌。3.2.7安装油浸式电力变压器的场所应按有关设计规程规定设置消防设施和事故储油设施，并保持完好状态。
3.2.8安装在震级烈度为七级及以上地区的变压器，应考虑下列防震措施：a.将变压器底盘固定于轨道上；b.变压器套管与软导线连接时，应适当放松；与硬导线连接时应将过渡软连接适当加长；c.冷却器与变压器分开布置时，变压器应经阀门、柔性接头、连接管道与冷却器相连接；d.变压器应装用防震型气体继电器；e.柱上变压器的底盘应与支架固定，上部应与柱绑牢。3.2.9当变压器所在系统的实际短路表观容量大于GB1094.5中表2规定值时，应在订货时向制造厂提出要求；对运行中变压器应采取限制短路电流的措施。变压器保护动作的时间应小于承受短路耐热能力的持续时间。3.2.10如在变压器上安装反映绝缘情况的在线监测装置，其电气信号应经传感器采集，并保持可靠接地。采集油中溶解气样的装置，应具有良好的密封性能。3.3技术文件
3.3.1变压器投入运行前，施工单位需向运行单位移交下列技术文件和图纸。3.3.1.1新设备安装竣工后需交：8.制造厂提供的说明书、图纸及出厂试验报告；b，本体、冷却装置及各附件（套管、互感器、分接开关、气体继电器、压力释放阀及仪表等）在安装时的交接试验报告、器身吊检时的检查及处理记录等；C.安装全过程（按GBJ148和制造厂的有关规定）记录；d.变压器冷却系统，有载调压装置的控制及保护回路的安装峻工图；e.油质化验及色谱分析记录；
f.备品配件清单。
3.3.1.2检修竣工后需交：
a，变压器及附属设备的检修原因及检修全过程记录；b.变压器及附属设备的试验记录；c.变压器的干燥记录；
d.变压器的油质化验、色谱分析、油处理记录。3.3.2每台变压器应有下述内容的技术档案：a.变压器履历卡片；
b，安装竣工后所移交的全部文件；c，检修后移交的文件；免费标准bzxz.net
d.预防性试验记录；
e，变压器保护和测量装置的校验记录；f.油处理及加油记录；
g.其它试验记录及检查记录；
h.变压器事故及异常运行（如超温、气体继电器动作、出口短路、严重过电流等）记录。3.3.3变压器移交外单位时，必须将变压器的技术档案一并移交。4变压器运行方式
4.1一般运行条件
4.1.1变压器的运行电压一般不应高于该运行分接额定电压的105%。对于特殊的使用情况（例如变压器的有功功率可以在任何方向流通），允许在不超过110%的额定电压下运行，对电流与电压的相互关系如无特殊要求，当负载电流为额定电流的K（K≤1）倍时，按以下公式对电压U加以限制
0(%)=110-5K2
并联电抗器、消弧线圈、调压器等设备允许过电压运行的倍数和时间，按制造厂的规定。
4.1.2无励磁调压变压器在额定电压土5%范围内改换分接位置运行时，其额定容量不变。如为一7.5%和一10%分接时，其容量按制造厂的规定；如无制造厂规定，则容量应相应降低2.5%和5%。
有载调压变压器各分接位置的容量，按制造厂的规定。4.1.3油浸式变压器顶层油温一般不应超过表1的规定（制造厂有规定的按制造厂规定）。当冷却介质温度较低时，项层油温也相应降低。自然循环冷却变压器的项层油温一般不宜经常超过85℃。
表1油漫式变压器顶展油湿般限值冷却方式
自然循环自冷、风冷
强追油循环风冷
强迫油循环水冷
冷却介质最高盖度（C）
景高顶层油源（C）
经改进结构或改变冷却方式的变压器，必要时应通过温升试验确定其负载能力。4.1.4于式变压器的温度限值应按制造厂的规定。4.1.5变压器三相负载不平衡时，应监视最大一相的电流。接线为YN，ynO的大、中型变压器允许的中性线电流，按制造厂及有关规定。接线为Y，yn0（或YN，yno）和Y，Zn1l（或YN，zn11）的配电变压器，中性线电流的允许值分别为额定电流的25%和40%，或按制造厂的规定。4.2变压器在不同负载状态下的运行方式4.2.1油浸式变压器在不同负载状态下运行时，一般应按GB/T××××油浸式电力变压器负载导则（以下简称负载导则）的规定执行。变压器热特性计算按制造厂提供的数据进行。当无制造厂数据时，可采用负载导则第二篇表2所列数据。4.2.2变压器的分类，按负载导则变压器分为三类：8.配电变压器。电压在35kV及以下，三相额定容量在2500kVA及以下，单相额定容量在833kVA及以下，具有独立绕组，自然循环冷却的变压器。b.中型变压器。三相额定容量不超过100MVA或每柱容量不超过33.3MVA，具有独立绕组，且额定短路阻抗（Z）符合式（2）要求的变压器。式中W—有绕组的芯柱数；
Z≤ (25 -0. 1 × 3S./W)%
S.-额定容量，MVA。
自耦变压器按等值容量考虑，等值容量的计算见附录。c，大型变压器。三相额定容量100MVA以上，或其额定短路阻抗大于式（2）计算值的变压器。
4.2.3负载状态的分类。
a.正常周期性负载：
在周期性负载中，某段时间环境温度较高，或超过额定电流，但可以由其它时间内环境温度较低，或低于额定电流所补偿。从热老化的观点出发，它与设计采用的环境温度下施加额定负载是等效的。
b.长期急救周期性负载：
要求变压器长时间在环境温度较高，或超过额定电流下运行。这种运行方式可能持续几星期或几个月，将导致变压器的老化加速，但不直接危及绝缘的安全。c，短期急救负载：
要求变压器短时间大幅度超额定电流运行。这种负载可能导致绕组热点温度达到危险的程度，使绝缘强度暂时下降。
4.2.4负载系数的取值规定。
a.双绕组变压器：取任一绕组的负载电流标幺值；b.三绕组变压器：取负载电流标么值最大的绕组的标幺值；c．自耦变压器：取各侧绕组和公共绕组中，负载电流标么值最大的绕组的标么值、4.2.5负载电流和温度的最大限值。各类负载状态下的负载电流和温度的最大限值如表2所示，顶层油温限值为105℃。当制造厂有关于超额定电流运行的明确规定时，应避守制造厂的规定。表2变压器负载电流和温度最大限值负载类型
正带周期性负载
烟蝴锁
懒期急
电流（标么值）
热点温度及与绝缘材料
接触的金篇部件的温度（C）
电流（标么值）
热点温度及与绝缘材料
接触的金属部件的溢度（C）
电流（标玄值）
热点温度及与绝缘材料
接触的金属部件的摄度（℃）
配电变压器
中型电力变压器
大型电力变压器
4.2.6附件和回路元件的限制。
变压器的载流附件和外部回路元件应能满足超额定电流运行的要求，当任一附件和回路元件不能满足要求时，应按负载能力最小的附件和元件限制负载。变压器的结构件不能满足超额定电流运行的要求时，应根据具体情况确定是否限制负载和限制的程度。
4.2.7正常周期性负载的运行。
4.2.7.1变压器在额定使用条件下，全年可按额定电流运行。4.2.7.2变压器允许在平均相对老化率小于或等于1的情况下，周期性地超额定电流运行。
4.2.7.3当变压器有较严重的缺陷（如冷却系统不正常、严重漏油、有局部过热现象、油中溶解气体分析结果异常等）或绝缘有弱点时，不宜超额定电流运行。4.2.7.4正常周期性负载运行方式下，超额定电流运行时，允许的负载系数K，和时间，可按负载导则的下述方法之一确定：a.根据具体变压器的热特性数据和实际负载周期图，用第二篇温度计算方法计算，b.查第三篇第15章的图9～12中的曲线。4.2.8长期急救周期性负载的运行4.2.8.1长期急救周期性负载下运行时，将在不同程度上缩短变压器的寿命，应尽量减少出现这种运行方式的机会；必须采用时，应尽量缩短超额定电流运行的时间，降低超额定电流的倍数，有条件时按制造厂规定投入备用冷却器。4.2.8.2当变压器有较严重的缺陷（如冷却系统不正常，严重漏油，有局部过热现象，油中溶解气体分析结果异常等）或绝缘有弱点时，不宜超额定电流运行。4.2.8.3长期急救周期性负载运行时，平均相对老化率可大于1甚至远大于1。超额定电流负载系数K，和时间，可按负载导则的下述方法之一确定：a.根据具体变压器的热特性数据和实际负载图，用第二篇温度计算方法计算；b.查第三篇第16章急救周期负载表中表7～30。4.2.8.4在长期急救周期性负载下运行期间，应有负载电流记录，并计算该运行期间的平均相对老化率。
4.2.9短期急救负载的运行
4.2.9.1短期急救负载下运行，相对老化率远大于1，绕组热点温度可能达到危险程度。在出现这种情况时，应投入包括备用在内的全部冷却器（制造厂另有规定的除外），并尽量压缩负载、减少时间，一般不超过0.5h。当变压器有严重缺陷或绝缘有弱点时，不宜超额定电流运行。
4.2.9.20.5h短期急救负载充许的负载系数K2见表34.2.9.3在短期急救负载运行期间，应有详细的负载电流记录。并计算该运行期间的相对老化率。
4.2.10干式变压器的正常周期性负载、长期急救周期性负载和短期急救负载的运行要求，按制造厂规定和相应导则的要求。4.2.11无人值班变电站内变压器超额定电流的运行方式，可视具体情况在现场规程中规定。
变压器
配电变压器
《冷却方式
中型变压器
《冷却方式
或ONAF）
中型变压器
（冷却方式OFAF
或OFWF）
中型变压器
（冷却方式
OFAF或OFWF）
大型变压器
（玲却方式
OFAF或OFWF)
大型变压器
（冷却方式
ODAF或ODWF）
急敦负载前
的负载系数
其他设备的运行条件
0.5h短期急救负载的负载系数K,表环境温
串联电抗器、接地变压器、调压器等设备超额定电流运行的限值和负载图表，按制造厂的规定。消弧线圈和接地变压器在系统单相接地时的运行时间和顶层油温应不超过制造厂的规定。
强追冷却变压器的运行条件
强油循环冷却变压器运行时，必须投入冷却器。空载和轻载时不应投入过多的冷却器4.4.1
（空载状态下充许短时不投）。各种负载下投入冷却器的相应台数，应按制造厂的规定。按温度和（或）负载投切冷却器的自动装置应保持正常。4.4.2油浸（自然循环）风冷和干式风冷变压器，风扇停止工作时，允许的负载和运行时间，应按制造广的规定。油浸风冷变压器当冷却系统故障停风扇后，顶层油温不超过65℃时，允许带额定负载运行。
4.4.3强油循环风冷和强油循环水冷变压器，当冷却系统故障切除全部冷却器时，允许带额定负载运行20min。如20min后顶层油温尚未达到75C，则允许上升到75℃，但在这种状态下运行的最长时间不得超过1h。5变压器的运行维护
5.1变压器的运行监视
5.1.1安装在发电厂和变电站内的变压器，以及无人值班变电站内有远方监测装置的变压器，应经常监视仪表的指示，及时掌握变压器运行情况。监视仪表的抄表次数由现场规程规定。当变压器超过额定电流运行时，应作好记录。无人值班变电站的变压器应在每次定期检查时记录其电压、电流和顶层油温，以及曾达到的最高顶层油温等。对配电变压器应在最大负载期间测量三相电流，并设法保持基本平衡。测量周期由现场规程规定
5.1.2变压器的日常巡视检查，可参照下列规定；，发电厂和变电站内的变压器，每天至少一次；每周至少进行一次夜间巡视；b.无人值班变电站内容量为3150kVA及以上的变压器每10天至少一次，3150kVA以下的每月至少一次。
c.2500kVA及以下的配电变压器，装于室内的每月至少一次，户外（包括郊区及农村的）每季至少一次。
5.1.3在下列情况下应对变压器进行特殊巡视检查，增加巡视检查次数：a新设备或经过检修、改造的变压器在投运72h内；b.有严重缺陷时；
c.气象突变（如大风、大雾、大雪、冰、寒潮等）时；d.雷雨季节特别是雷雨后；
e.高温季节、高蜂负载期间；
f.变压器急救负载运行时。
5.1.4变压器日常巡视检查一般包括以下内容：a.变压器的油温和温度计应正常，储油柜的油位应与温度相对应，各部位无渗油、漏油；b.套管油位应正常，套管外部无破损裂纹、无严重油污、无放电痕迹及其它异常现象；c.变压器音响正常；
d.各冷却器手感温度应相近，风扇、油泵、水泵运转正常，油流继电器工作正常；e.水冷却器的油压应大于水压（制造厂另有规定者除外）；f.吸湿器完好，吸附剂干燥；
：引线接头、电缆、母线应无发热迹象；h.压力释放器、安全气道及防爆膜应完好无损；i.有载分接开关的分接位置及电源指示应正常；j.气体继电器内应无气体；
k，各控制箱和二次端子箱应关严，无受潮；1.干式变压器的外部表面应无积污m，变压器室的门、窗、照明应完好，房屋不漏水，温度正常；Ⅱ.现场规程中根据变压器的结构特点补充检查的其他项目5.1.5应对变压器作定期检查（检查周期由现场规程规定），并增加以下检查内容：a，外壳及箱沿应无异常发热；
b.各部位的接地应完好；必要时应测量铁芯和夹件的接地电流；c.强油循环冷却的变压器应作冷却装置的自动切换试验；d、水冷却器从旋塞放水检查应无油迹；e.有载调压装置的动作情况应正常；f.各种标志应齐全明显；
名：各种保护装置应齐全、良好；h．各种温度计应在检定周期内，超温信号应正确可靠；i.消防设施应齐全完好；
j.室（洞）内变压器通风设备应完好：k：贮油池和排油设施应保持良好状态，5.1.6下述维护项目的周期，可根据具体情况在现场规程中规定：a.清除储油柜集污器内的积水和污物：b.冲洗被污物堵塞影响散热的冷却器；c.更换吸湿器和净油器内的吸附剂；d.变压器的外部（包括套管）清扫：e.各种控制箱和二次回路的检查和清扫。5.2变压器的投运和停运
5.2.1在投运变压器之前，值班人员应仔细检查，确认变压器及其保护装置在良好状态，具备带电运行条件。并注意外部有无异物，临时接地线是否已拆除，分接开关位置是否正确，各阀门开闭是否正确。变压器在低温投运时，应防止呼吸器因结冰被堵。5.2.2运用中的备用变压器应随时可以投入运行。长期停运者应定期充电，同时投入冷却装實。如系强油循环变压器，充电后不带负载运行时，应轮流投入部分冷却器，其数量不超过制造厂规定空载时的运行台数。5.2.3变压器投运和停运的操作程序应在现场规程中规定，并须遵守下列各项：a，强油循环变压器投运时应逐台投入冷却器，并按负载情况控制投入冷却器的台数；水冷却器应先启动油泵，再开启水系统；停电操作先停水后停油泵；冬季停运时将冷却器中的水放尽。
b变压器的充电应在有保护装置的电源侧用断路器操作，停运时应先停负载侧，后停电源侧。
c.在无断路器时，可用隔离开关投切110kV及以下且电流不超过2A的空载变压器；用于切断20kV及以上变压器的隔离开关，必须三相联动且装有消弧角；装在室内的隔离开关必须在各相之间安装耐弧的绝缘隔板。若不能满足上述规定，又必须用隔离开关操作时，须经
