【地方标准】 重点用能单位能耗在线监测系统接入技术规范

DB11/T2250—2024
重点用能单位能耗在线监测系统接入技术规范
Specifications for energy online monitoring system of key energy consumption units
发布日期：2024-06-28
实施日期：2024-10-01
发布单位：北京市市场监督管理局

前言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由北京市发展和改革委员会提出并归口。本文件由北京市发展和改革委员会组织实施。
本文件起草单位：北京硕人朗坤能源信息技术有限公司、北京节能环保中心、北京市机关事务管理局节能保障中心、北京市标准化研究院、北京市计量检测科学研究院、北京中道绿能科技发展有限公司、中竞同创能源环境科技集团股份有限公司、北京合创三众能源科技股份有限公司、北京首能信通科技发展有限公司、北京汇路鑫科技有限公司、首钢工学院、北京优量云产业计量技术创新研究院有限公司、国华中能（北京）科技有限公司。
本文件主要起草人：刘大为、王圣典、韩辉、郭峰、王江辉、尹晓博、杨震、董美智、王璐、于力轩、马运涛、栾国庆、孔丽静、吴越、王强、李润元、候晓文、周娟、全苗苗、杨耀坤、武凯。

1 范围
本文件给出了重点用能单位能耗数据接入上一级在线监测系统的总体架构，规定了数据采集、端设备、数据传输和数据安全等技术要求。本文件适用于重点用能单位能耗数据接入区域、行业在线监测系统的建设和运维。其他用能单位和相关能耗监测平台可参照使用。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 20279 信息安全技术 网络和终端隔离产品安全技术要求
GB/T 37947.1 信息技术 用能单位能耗在线监测系统 第1部分：端设备数据传输接口
3 术语和定义
下列术语和定义适用于本文件。
3.1 重点用能单位 key energy-using units：年综合能源消费量5000t标准煤以上（含5000t）的用能单位。注：含政府管理部门指定的用能单位。
3.2 端设备 end device：采集、分析、汇总和上传企业能耗数据且放置在用能单位的设备。
3.3 系统平台 system platform：与端设备对应的上一级区域、行业能耗在线监测系统。
3.4 数据源 data source：端设备的数据采集来源。注：数据来自用能单位的计量装置、采集器、数据库、生产监控管理系统或能源在线监测系统等。
3.5 数据传输协议 data transfer protocol：端设备和系统平台完成数据传输遵循的规约。
3.6 监测对象 monitoring objects：能耗在线监测系统直接或间接监测管理的对象。注：指用能单位、工序（服务）、工序（服务）单元、主要用能设备等。
3.7 监测指标 monitoring indicators：反映监测对象的能源利用、经济活动和碳活动水平数据等各种参数。
4 缩略语
下列缩略语适用于本文件。
BACnet：楼宇自动化和控制网络（Building Automation and Control networks）
GUID：全局唯一标识符（Globally Unique Identifier）
HTTPS：安全超文本传输协议（Hypertext Transfer Protocol Secure）
JSON：对象表示法 (JavaScript Object Notation)
Modbus：一种工业通信协议
MQTT：消息队列遥测传输协议（Message Queuing Telemetry Transport）
OPC UA：应用于过程控制的工业通信协议（OPC Unified Architecture）
SQL：结构化查询语言（Structured Query Language）
SSL：安全套接层（Secure Socket Layer）
TCP/IP：传输控制协议/互联协议（Transmission Control Protocol/Internet Protocol）
XML：可扩展标记语言（Extensible Markup Language）
VPN：虚拟专用网络（Virtual Private Network）

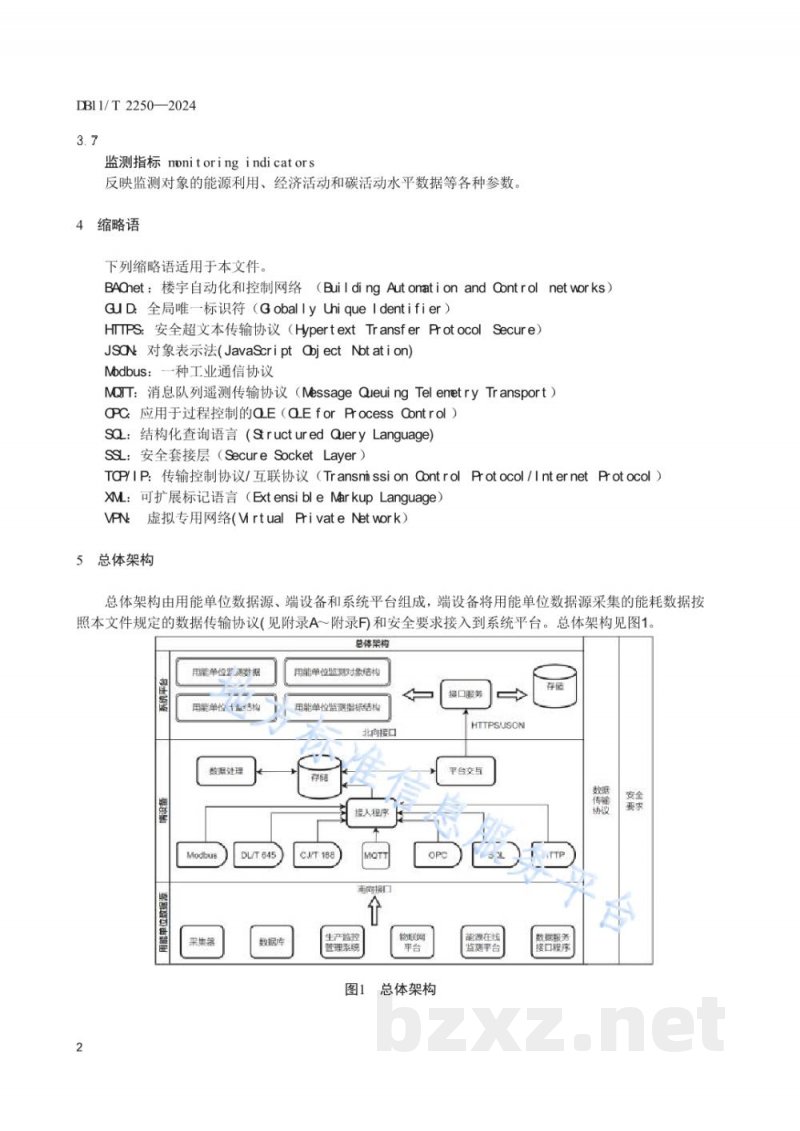

5 总体架构
总体架构由用能单位数据源、端设备和系统平台组成，端设备将用能单位数据源采集的能耗数据按照本文件规定的数据传输协议（见附录A～附录F）和安全要求接入到系统平台。
