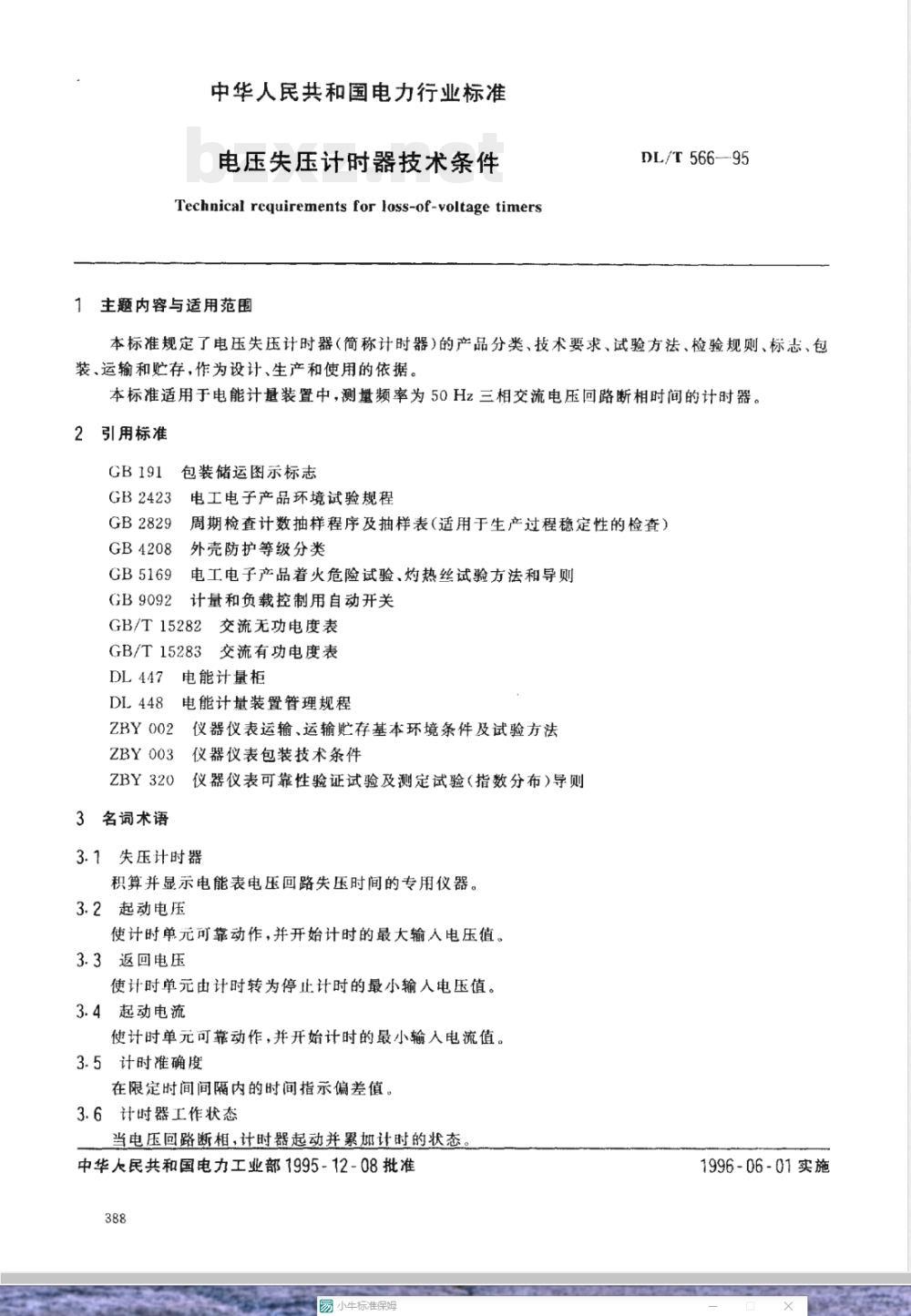

中华人民共和国电力行业标准
电压失压计时器技术条件
Technical rcquirements for loss-of-voltage timers主题内容与适用范围
DL/T566-95
本标准规定了电压失压计时器（简称计时器）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存，作为设计、生产和使用的依据。本标准适用于电能计量装置中，测量频率为50Hz三相交流电压回路断相时间的计时器。2引用标准
包装储运图示标志
GB2423
GB2829
GB4208
GB5169
GB9092
电工电子产品环境试验规程
周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）外壳防护等级分类
电工电子产品着火危险试验、灼热丝试验方法和导则计量和负载控制用自动开关
GB/T15282
交流无功电度表
GB/T15283
ZBY002
交流有功电度表
电能计量柜
电能计量装置管理规程
仪器仪表运输、运输贮存基本环境条件及试验方法ZBY003
ZBY320
3名词术语
仪器仪表包装技术条件
仪器仪表可靠性验证试验及测定试验(指数分布）导则3.1
失压计时器
积算并显示电能表电压回路失压时间的专用仪器。3.2起动电压
使计时单元可靠动作，并开始计时的最大输电压值。3.3返回电压
使计时单元由计时转为停止计时的最小输人电压值。3.4起动电流
使计时单元可靠动作，并开始计时的最小输入电流值。3.5计时准确度
在限定时间间隔内的时间指示偏差值。3.6计时器工作状态
当电压回路断相，计时器起动并累加计时的状态中华人民共和国电力工业部1995-12-08批准388
易小牛标准保姆
1996-06-01实施

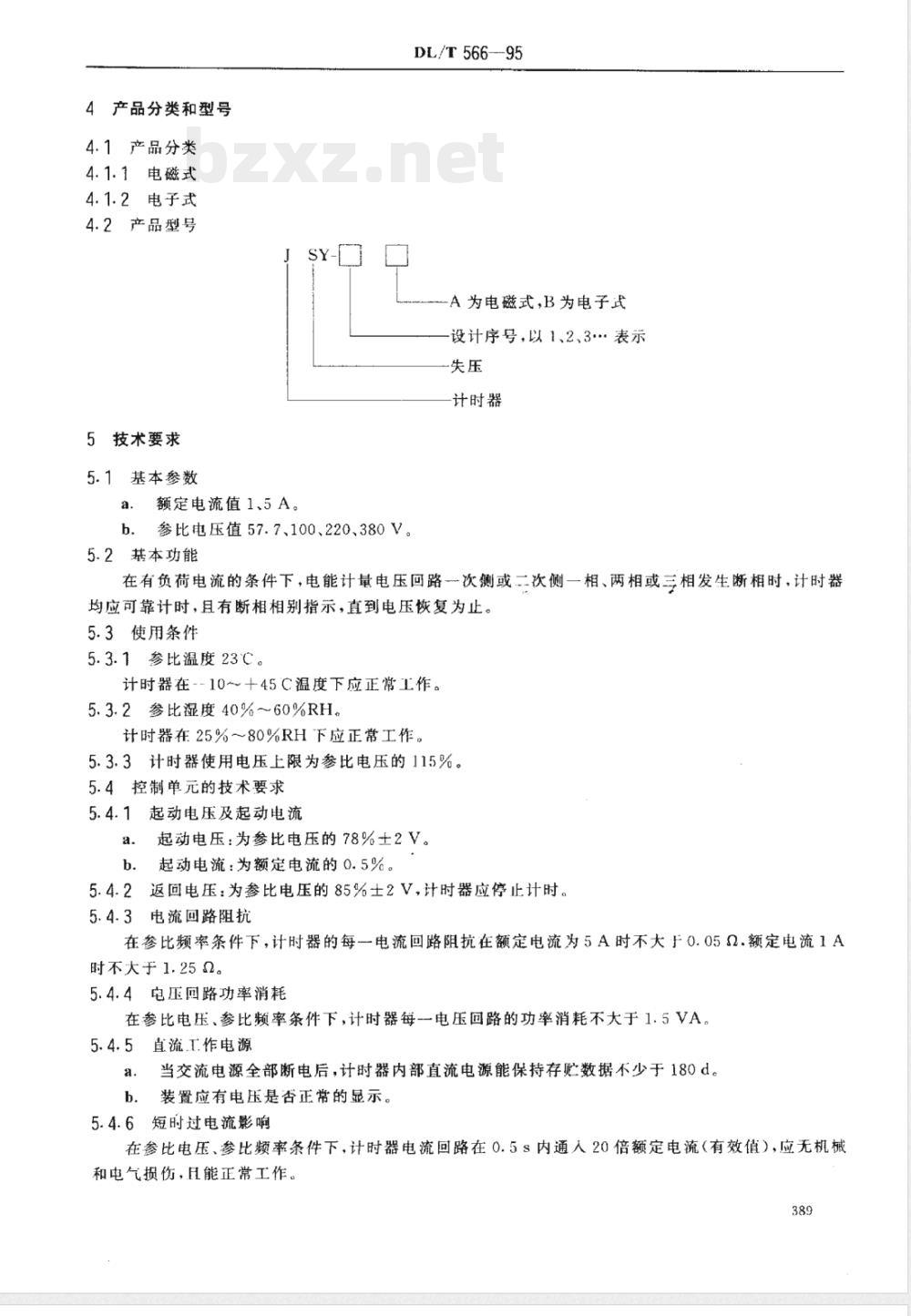

4产品分类和型号
4.1产品分类
4.1.1电磁式
4.1.2电子式
4.2产品型号
5技术要求
5.1基本参数
a.额定电流值1、5A。
b.参比电压值57.7、100、220、380V。5.2基本功能
DL/T566-95
A为电磁式，B为电子式
设计序号，以1、2.3…表示
计时器
在有负荷电流的条件下，电能计量电压回路一次测或二次侧一相、两相或三相发生断相时，计时器均应可靠计时，且有断相相别指示，直到电压恢复为止。5.3使用条件
5.3.1参比温度23℃。
计时器在-10～十45C温度下应正常工作。5.3.2参比湿度40%~60%RH。
计时器在25%～80%RH下应正常工作。5.3.3计时器使用电压上限为参比电压的115%。5.4控制单元的技术要求
5.4.1起动电压及起动电流
起动电压：为参比电压的78%士2V。a.
起动电流：为额定电流的0.5%。b.
5.4.2返回电压：为参比电压的85%士2V，计时器应停止计时。5.4.3电流回路阻抗
在参比频率条件下，计时器的每一电流回路阻抗在额定电流为5A时不大于0.05Q.额定电流1A时不大于1.252。
5.4.4电压回路功率消耗
在参比电压、参比频率条件下，计时器每一电压回路的功率消耗不大于1.5VA。5.4.5
直流工作电源
当交流电源全部断电后，计时器内部直流电源能保持存贮数据不少于180d。b.
装置应有电压是否正常的显示。5.4.6短时过电流影响
在参比电压、参比频率条件下，计时器电流回路在0.5s内通入20倍额定电流（有效值），应无机械和电气损伤，且能正常工作。

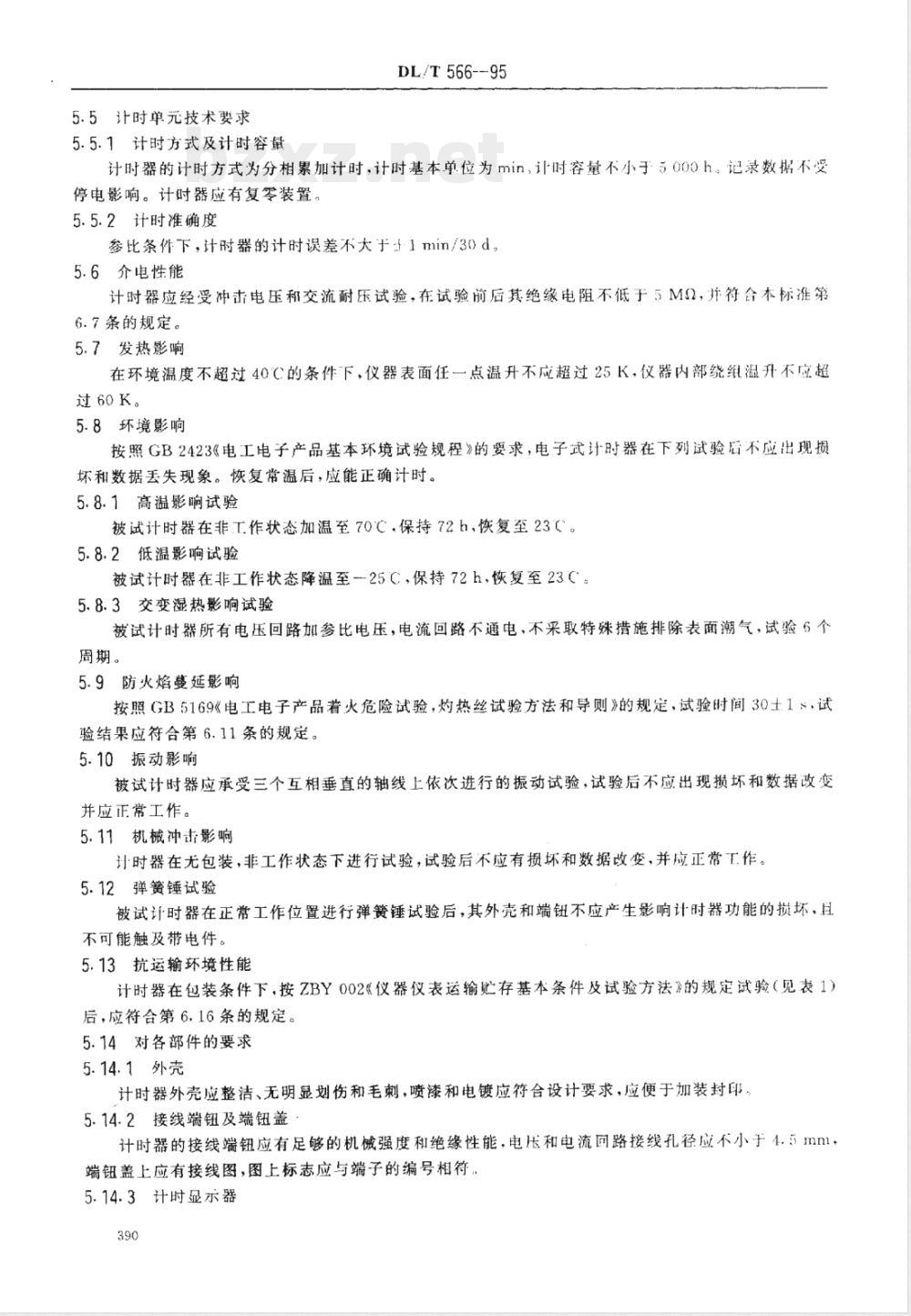

5.5计时单元技术要求
5.5.1计时方式及计时容量
DL/T566--95
计时器的计时方式为分相累加计时，计时基本单位为min，计时容量不小于5000h。记录数据不受停电影响。计时器应有复零装置。5.5.2计时准确度
参比条件下，计时器的计时误差不大于=1min/30d，5.6介电性能
计时器应经受冲击电压和交流耐压试验，在试验前后其绝缘电阻不低于5MQ，并符合本标准第6.7条的规定。
5.7发热影响
在环境温度不超过40C的条件下，仪器表面任一点温升不应超过25K·仪器内部绕组温升不应超过60K。
5.8环境影响
按照GB2423《电工电子产品基本环境试验规程》的要求，电子式计时器在下列试验后不应出现损坏和数据丢失现象。恢复常温后，应能正确计时。5.8.1高温影响试验
被试计时器在非T作状态加温至70℃，保持72h恢复至23C。5.8.2低温影响试验
被试计时器在非工作状态降温至一25C，保持72h，恢复至23C5.8.3交变湿热影响试验
被试计时器所有电压回路加参比电压，电流回路不通电、不采取特殊措施排除表面潮气，试验6个周期。
5.9防火焰蔓延影响
按照GB5169《电工电子产品着火危险试验，灼热丝试验方法和导则》的规定，试验时间30士1·试验结果应符合第6.11条的规定。5.10振动影响
被试计时器应承受三个互相垂直的轴线上依次进行的振动试验，试验后不应出现损坏和数据改变并应正常工作。
5.11机械冲击影响
计时器在无包装，非工作状态下进行试验，试验后不应有损坏和数据改变，并应正常工作。5.12弹簧锤试验
被试计时器在正常工作位置进行弹簧锤试验后，其外壳和端钮不应产生影响计时器功能的损坏，且不可能触及带电件。
5.13抗运输环境性能
计时器在包装条件下，按ZBY002《仪器仪表运输存基本条件及试验方法》的规定试验（见表1）后，应符合第6.16条的规定。
5.14对各部件的要求
5.14.1外壳
计时器外壳应整洁、无明显划伤和毛刺，喷漆和电镀应符合设计要求，应便于加装封印5.14.2接线端钮及端钮盖
计时器的接线端钮应有足够的机械强度和绝缘性能，电压和电流回路接线孔径应不小于4.5mn1端钮盖上应有接线图，图上标志应与端子的编号相符。5.14.3计时显示器
DL/T56695

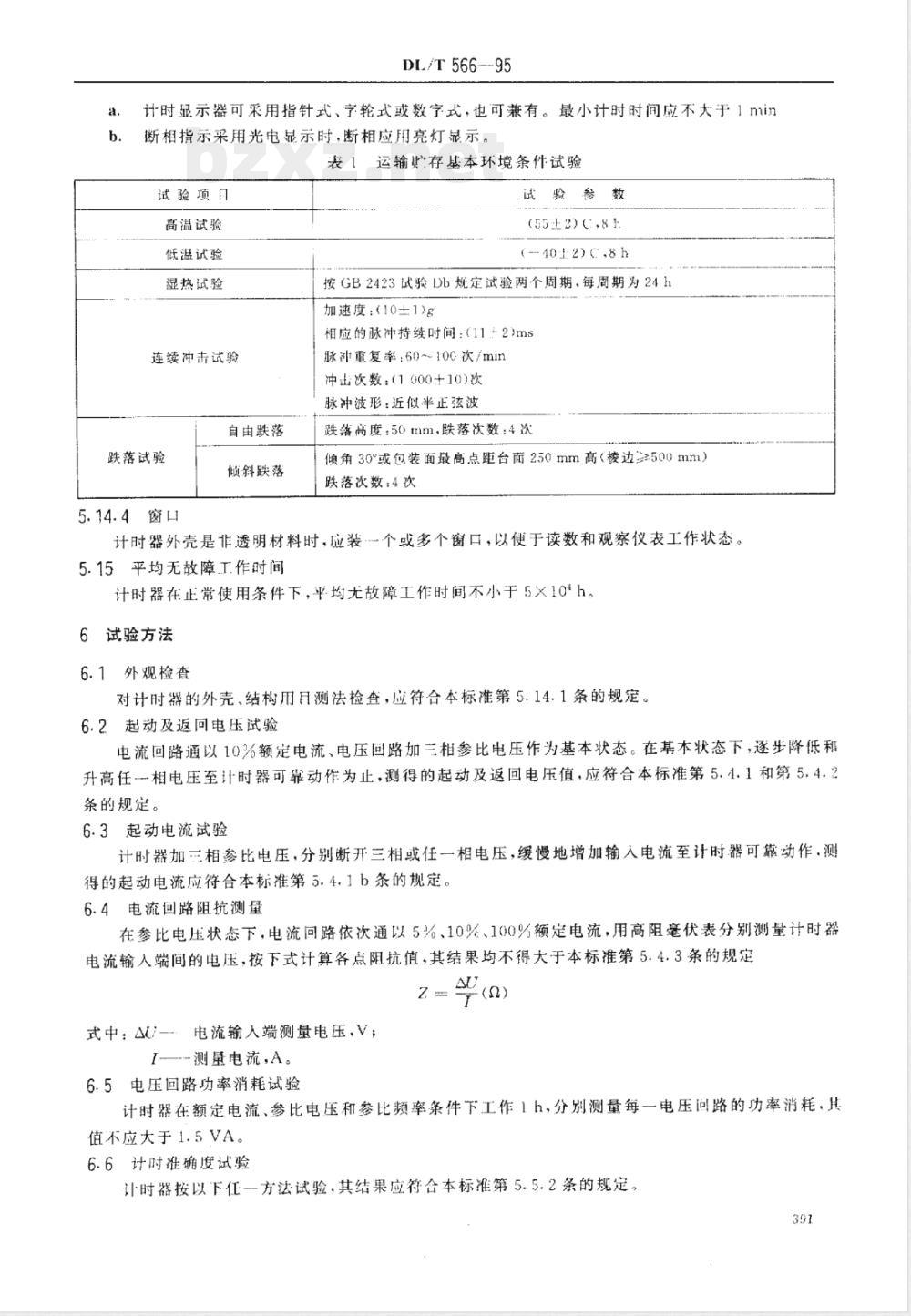

计时显示器可采用指针式、字轮式或数字式，也可兼有。最小计时时间应不大于1min断相指示采用光电显示时，断相应用亮灯显示。表1运输贮存基本环境条件试验
试验项口
高温试验
低温试验
湿热试验
连续冲击试验
自由跌落
跌落试验
5.14.4窗口
倾斜跌落
试验参数
(55±2)C+8h
(4012)C.8h
按GB2423试验Db规定试验两个周期，每周期为24h加速度：（10±1>g
相应的脉冲持续时间：（112)ms脉冲重复率：60~100次/min
冲击次数：(1000+10）次
脉冲波形：近似半正弦波
跌落高度：50mm.跌落次数：4次倾角30°或包装面最高点距台而250mm高（棱边含500mm）跌落次数：4次
计时器外壳是非透明材料时，应装一个或多个窗口，以使于读数和观察仪表工作状态。5.15平均无故障工作时间
计时器在止常使用条件下，平均尤故障工作时间不小于5×10*h。6试验方法
6.1外观检查
对计时器的外壳、结构用目测法检查，应符合本标准第5.14.1条的规定。6.2起动及返回电压试验
电流回路通以10%额定电流、电压回路加三相参比电压作为基本状态。在基本状态下，逐步降低和升高任相电压至计时器可靠动作为止，测得的起动及返回电压值，应符合本标准第5.1.1和第5.4.2条的规定。
6.3起动电流试验
计时器加三相参比电压·分别断开三相或任一相电压，缓慢地增加输人电流至计时器可靠动作.测得的起动电流应符合本标准第5.4，1b条的规定。6.4电流回路阻抗测量
在参比电压状态下，电流同路依次通以5%、10%、100%额定电流，用高阻毫伏表分别测量计时器电流输人端间的电压，按下式计算各点阻抗值，其结果均不得大于本标准第5.4.3条的规定Z
式中：AU-电流输入端测量电压，V；[测量电流.A。
6.5电压回路功率消耗试验
计时器在额定电流、参比电压和参比频率条件下工作1h，分别测量每一电压间路的功率消耗，其值不应大于1.5VA。
6.6计时准确度试验
计时器按以下任一方法试验，其结果应符合本标准第5.5.2条的规定。391
DL/T566--95

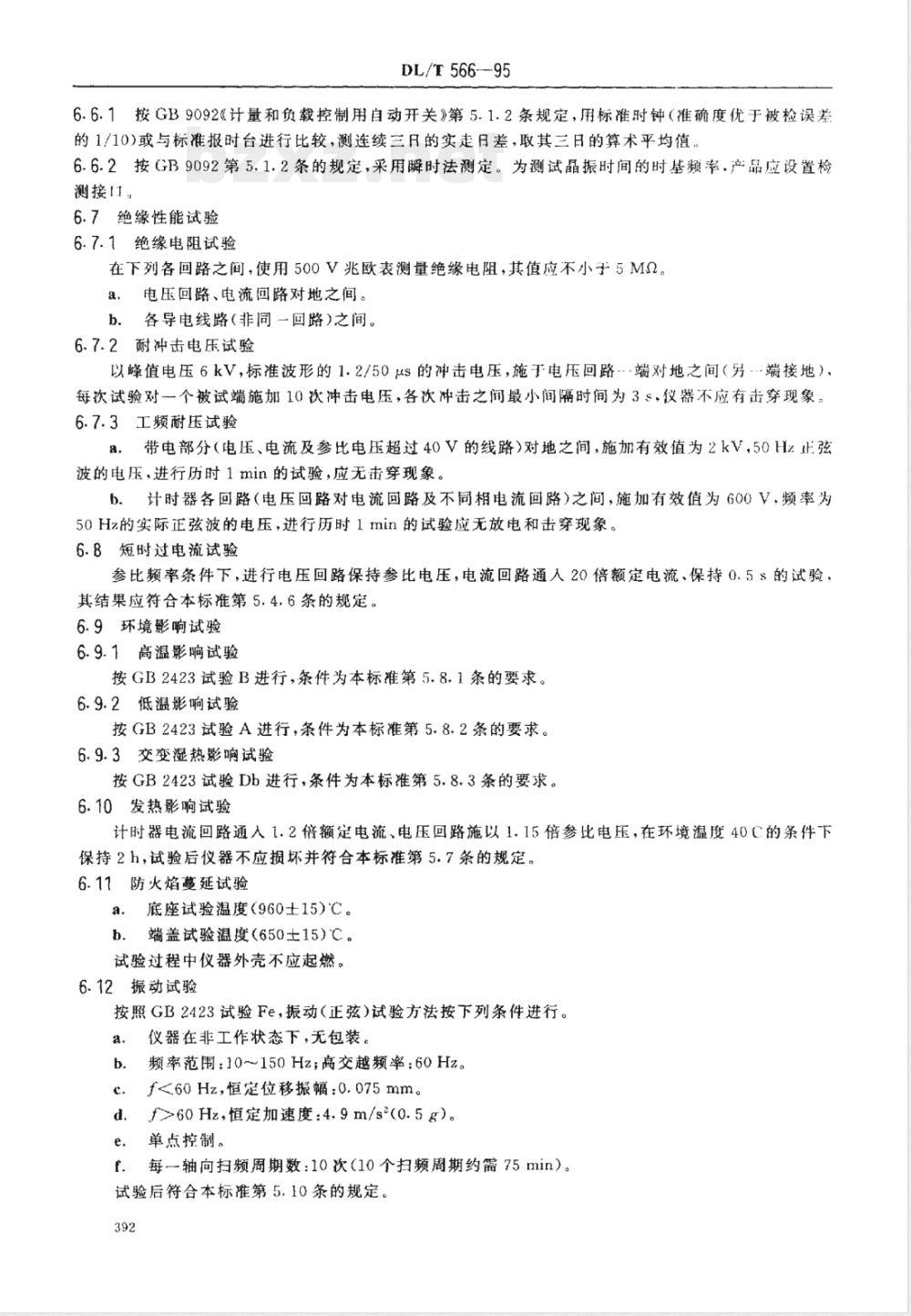

6.6.1按GB9092计量和负载控制用自动开关》第5.1.2条规定，用标准时钟（准确度优于被检误差的1/10）或与标准报时台进行比较，测连续三日的实走日差，取其三日的算术平均值。6.6.2按GB9092第5.1.2条的规定，采用瞬时法测定。为测试晶振时间的时基频率.产品应设置检测接，
6.7绝缘性能试验
6.7.1绝缘电阻试验
在下列各回路之间，使用500V兆欧表测量绝缘电阻，其值应不小于5MQ。a，电压回路、电流回路对地之间。b.各导电线路（非同一回路）之间。6.7.2耐冲击电压试验
以峰值电压6kV，标准波形的12/50us的冲击电压，施于电压回路-·端对地之间（另·端接地），每次试验对一个被试端施加10次冲击电压，各次冲击之间最小间隔时间为3s，仪器不应有击穿现象，6.7.3工频耐压试验
a带电部分（电压、电流及参比电压超过40V的线路）对地之间，施加有效值为2kV.50Hz正弦波的电压，进行历时1min的试验，应无击穿现象。b。计时器各回路（电压回路对电流回路及不同相电流回路）之间，施加有效值为600V、频率为50Hz的实际正弦波的电压，进行历时1min的试验应无放电和击穿现象。6.8短时过电流试验
参比频率条件下，进行电压回路保持参比电压，电流回路通人20倍额定电流，保持0.5s的试验、其结果应符合本标准第5.4.6条的规定。6.9环境影响试验
6.9.1高温影响试验
按GB2423试验B进行，条件为本标准第5.8.1条的要求。6.9.2低温影响试验
按GB2423试验A进行，条件为本标准第5.8.2条的要求。6.9.3交变湿热影响试验
按GB2423试验Db进行，条件为本标准第5.8.3条的要求。6.10发热影响试验
计时器电流回路通人1.2倍额定电流、电压回路施以1.15倍参比电压，在环境温度40C的条件下保持2h，试验后仪器不应损坏并符合本标准第5.7条的规定。6.11防火焰蔓延试验
a.底座试验温度（960士15)℃。b，端盖试验温度（650士15）℃。试验过程中仪器外壳不应起燃。6.12振动试验
按照GB2423试验Fe，振动（正弦）试验方法按下列条件进行。a.
仪器在非工作状态下，无包装。b.
频率范围：10～150Hz：高交越频率：60Hz。c
f<60Hz，恒定位移振幅：0.075mm。d
f>60Hz，慎定加速度：4.9m/s（0.5g）。e
单点控制。
f.每-轴向扫频周期数：10次（10个扫频周期约需75min）。试验后符合本标准第5.10条的规定。392
3机械冲击试验
DL/T566—95
按GB2423.5试验Fa：冲击试验方法进行。a.脉冲波形为半正弦波。
b.峰值加速度：30g（300m/s*)；脉冲宽度：18ms。试验后应符合本标准第5.11条的规定。6.14弹黄锤试验
计时器在正常工作位置，弹簧锤以（0.22土0.05）N·m的动能作用于表盖（包括窗口）和端钮的外表面上。试验结果应符合本标准第5.12条的规定。6.15备用电源试验
计时器在工作状态下，切断交流工作电源180d.数据不丢失，带电更换电池时，其工作不受影响。6.16抗运输坏境性能试验
计时器在包装条件下，按ZBY002《仪器仪表运输，运输存基本环境条件及试验方法》第3.1~3.5条进行。
6.17可靠性试验
计时器在环境温度为40C的条件下，电流回路通人1.2倍额定电流，电压回路通人1.1倍参比电压；选用ZBY320《仪器仪表可靠性验证试验及测定试验（指数分布）导则》中的截尾序贯试验方案4：7(α=β=0.2,D=3)进行。试验结果应符合本标准第5.15条的规定。检验规则
出厂检验
计时器在出厂前须逐台进行检验，合格后加封印，出具产品合格证书。检验项目见表2。表2失压计时器检验项目
项目名称
外观检查
起动返回电压试验
起动电流试验
电流回路阻抗测量
电压回路功耗试验
计时准确度试验
绝缘电阻试验
耐冲击电压试验
工顺耐压试验
短时过电流影响试验
环境影响试验
发热影响试验
防火焰蔓延试验
振动试验
机械冲击试验
弹簧經试验
本标准章条
技术要求
第5.14.1条
第5.1条
第5.4.1条
第5.4.3条
第5.4.4条
第5.5.2条
第5.6条
第5.6条
第5.6条
第5.4.6条
第5.8条
第5.7条
第5.9条
第5.10条
第5.11条
第3.12条
检验方法
第6.1条
第6.2条
第6.3条
第6.4条
第6.5条
第6.6条
第6.7.1条
第6.7.2条
第6.7.3条
第6.8条
第6.9条
第6.10条
第6.11条
第6.12条
第6.13条
第6.14条
检验类别
不合格
项月名称
备用电源试验
抗运输性能试验
可靠性试验
DL/T566—95
续表2
本标准章条
技术要求
第5.4.5条
第5.13条
第5.15条
检验方法
第6.15条
第6.16条
第6.17条
检验类别
注：“△\为检验项目，“（A)\为否决项目。可靠性试验为否决项目，每五年进行一次。7.2型式检验
下列产品均应进行型式检验，检验项目见表2。7.2.1新设计定型及小批量生产定型鉴定的产品。7.2.2在结构、工艺或主要原材料有改变，可能影响其技术性能的产品。7.2.3停产一年以上，又重新投产的产品。7.3可靠性验证试验
在批量生产定型或正常生产后，每隔五年应进行一次可靠性验证检验。7.4型式检验抽样方案
不合格
按GB2829规定的抽样方案选择判别水平1，不合格质量水平RQL=30的二次抽样方案即[n,A.,RJ =
7.5不合格产品分类
抽样不合格产品分为A,B.C三类。『4027
7.5.1A类不合格产品权值为1，B类不合格产品权值为0.6;C类不合格产品权值为0.2。7.5.2检验项目不合格产品的类别划分见表2。对于某个样品的某个检验项目发生一次或一次以上不合格情况，均按一个不合格产品计。7.6可靠性验证试验的抽样方案
在出厂检验项目全部合格的产品中，按ZBY320第A3.4.1条的规定抽取样品。7.7检验结果的判定
7.7.1型式检验判定原则
检验中任一样品出现A类不合格或其他类不合格，均应将其权值折算为A类不合格产品的权值，其累积数大于或等于1时，则判为不合格品。除另有说明外，对同一类样品的同一检验项目上多次出现不合格，均以一个不合格计。根据合格或不合格的样品数，按抽样方案中的合格判定数A。和R。确定检验产品是否合格7.7.2可靠性验证检验判定原则
按ZBY320表A.9执行。
失效数以样品单位计，对同一类样品发生一个以上的失效时，均以一个失效样品计，并判失效的样品相当于A类不合格。
8标志、包装及购存
8.1标志
计时器应有下列标志：
产品名称；
产品型号：
出厂编号：
计时单位；
额定电流；
参比电压：
制造日期；
制造厂名。
8.2包装及贮存
DL/T566-95
计时器的包装和贮存应符合ZBY003《仪器仪表包装技术条件》的规定包装内附带文件：
使用说明书；
合格证书。
计时器在非包装条件下，应存放在温度为0～45℃，相对湿度小于85%RH，且空气中不含起腐蚀的有害物质的环境里。
计时器存放在仓库内时，应在制造厂原包装条件下，放在支架上保管，叠放高度不超过五层附加说明：
本标准由原能源部提出，电力工业部电测量标准化技术委员会归口。本标准由《电压失压计时器技术条件》起草小组起草。本标准主要起草人：安英太、周万易、樊健宪。395
