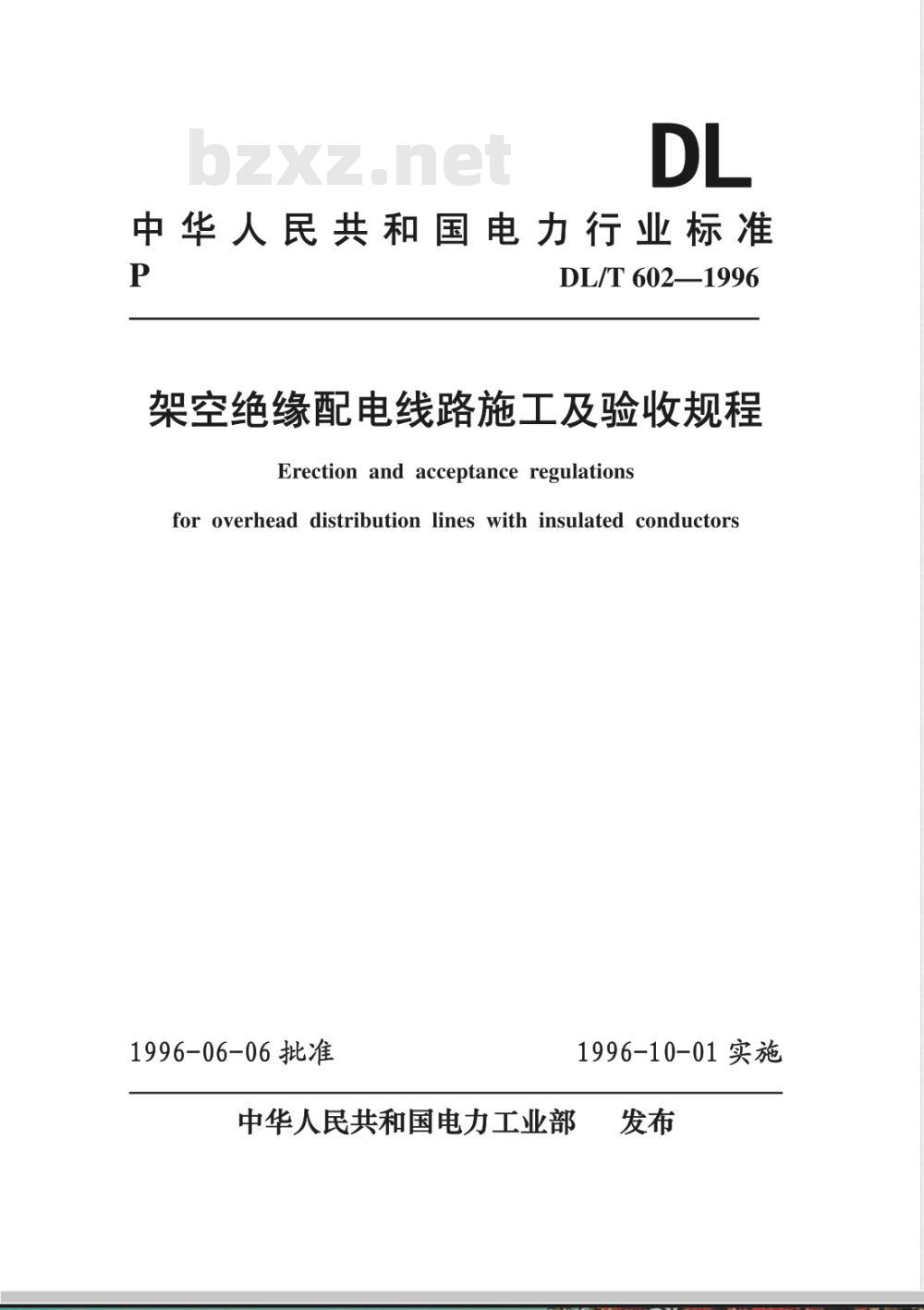

中华人民共和国电力行业标准　P
DL/T 602—1996
架空绝缘配电线路施工及验收规程Erection and acceptance regulationsfor overhead distribution lines with insulated conductors1996-06-06 批准
中华人民共和国电力工业部
1996-10-01实施

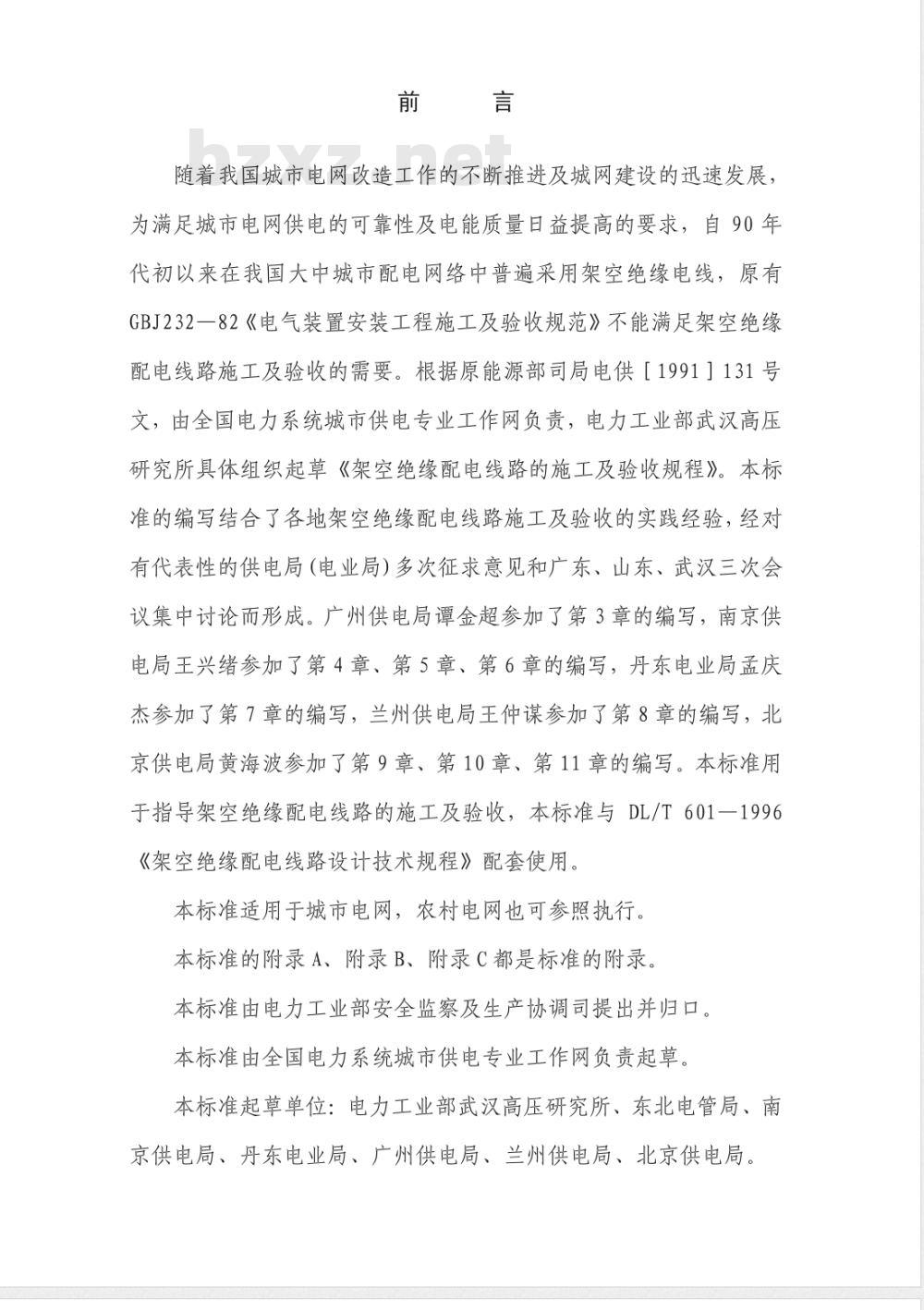

随着我国城市电网改造工作的不断推进及城网建设的迅速发展为满足城市电网供电的可靠性及电能质量日益提高的要求，自90年代初以来在我国大中城市配电网络中普遍采用架空绝缘电线，原有GBJ232一82《电气装置安装工程施工及验收规范》不能满足架空绝缘配电线路施工及验收的需要。根据原能源部司局电供【1991］131号文，由全国电力系统城市供电专业工作网负责，电力工业部武汉高压，研究所具体组织起草《架空绝缘配电线路的施工及验收规程》。本标准的编写结合了各地架空绝缘配电线路施工及验收的实践经验，经对有代表性的供电局（电业局）多次征求意见和广东、山东、武汉三次会议集中讨论而形成。广州供电局谭金超参加了第3章的编写，南京供电局王兴绪参加了第4章、第5章、第6章的编写，丹东电业局孟庆杰参加了第7章的编写，兰州供电局王仲谋参加了第8章的编写，北京供电局黄海波参加了第9章、第10章、第11章的编写。本标准用于指导架空绝缘配电线路的施工及验收，本标准与DL/T601一1996《架空绝缘配电线路设计技术规程》配套使用。本标准适用于城市电网，农村电网也可参照执行。本标准的附录A、附录B、附录C都是标准的附录本标准由电力工业部安全监察及生产协调司提出并归口。本标准由全国电力系统城市供电专业工作网负责起草本标准起草单位：电力工业部武汉高压研究所、东北电管局、南京供电局、丹东电业局、广州供电局、兰州供电局、北京供电局，本标准主要起草人：项昌富、徐德征、康应成。本标准委托电力工业部武汉高压研究所负责解释。1范围

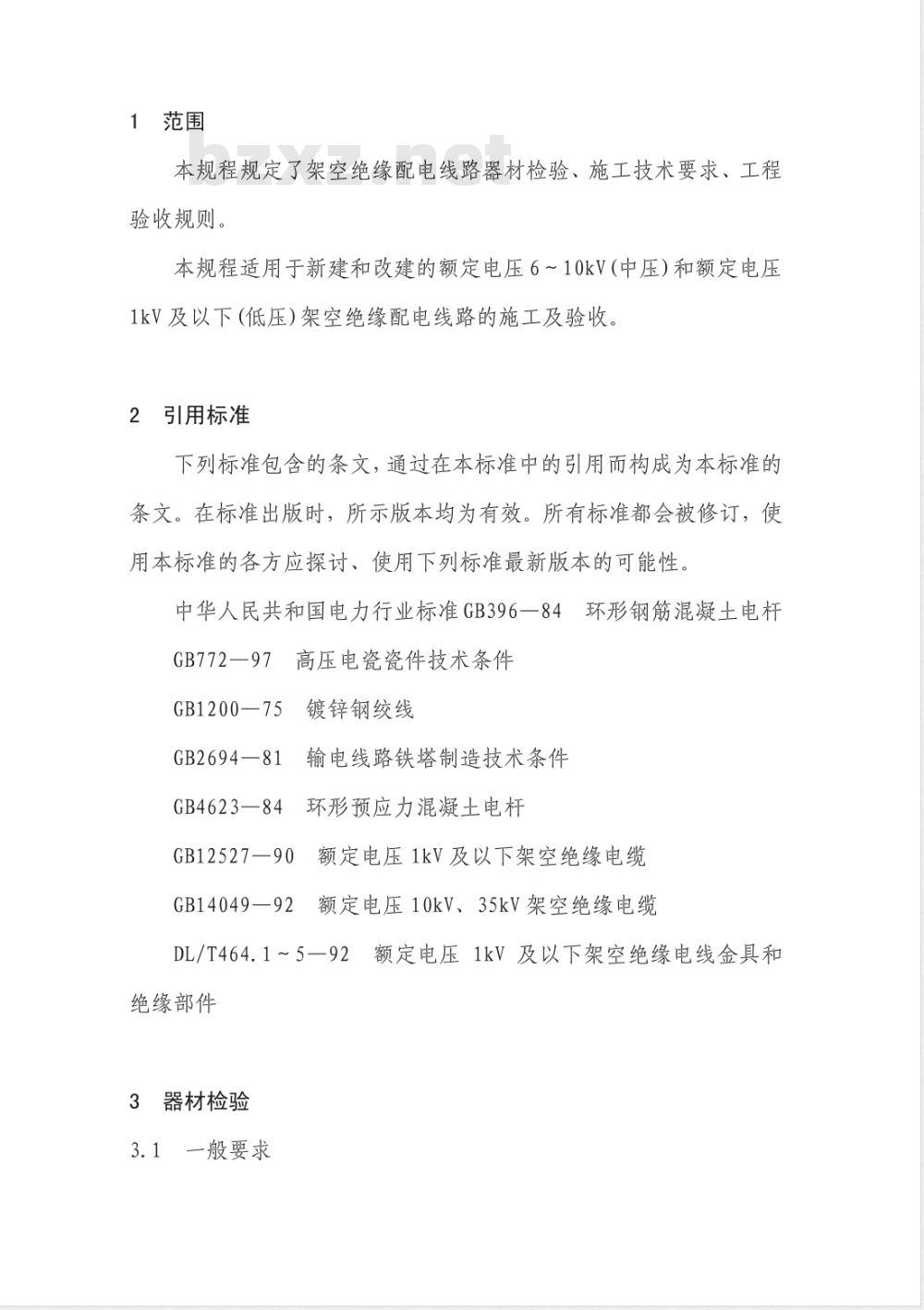

本规程规定了架空绝缘配电线路器材检验、施工技术要求、工程验收规则。
本规程适用于新建和改建的额定电压6～10kV（中压）和额定电压1kV及以下（低压）架空绝缘配电线路的施工及验收，2引用标准
下列标准包含的条文，通过在本标准中的引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。中华人民共和国电力行业标准GB396一84环形钢筋混凝土电杆GB772一97高压电瓷瓷件技术条件GB1200-75镀锌钢绞线
GB2694一81输电线路铁塔制造技术条件GB4623—84环形预应力混凝土电杆GB12527一90额定电压1kV及以下架空绝缘电缆GB14049—92额定电压10kV、35kV架空绝缘电缆DL/T464.1～5一92额定电压1kV及以下架空绝缘电线金具和绝缘部件
3器材检验
3.1　一般要求

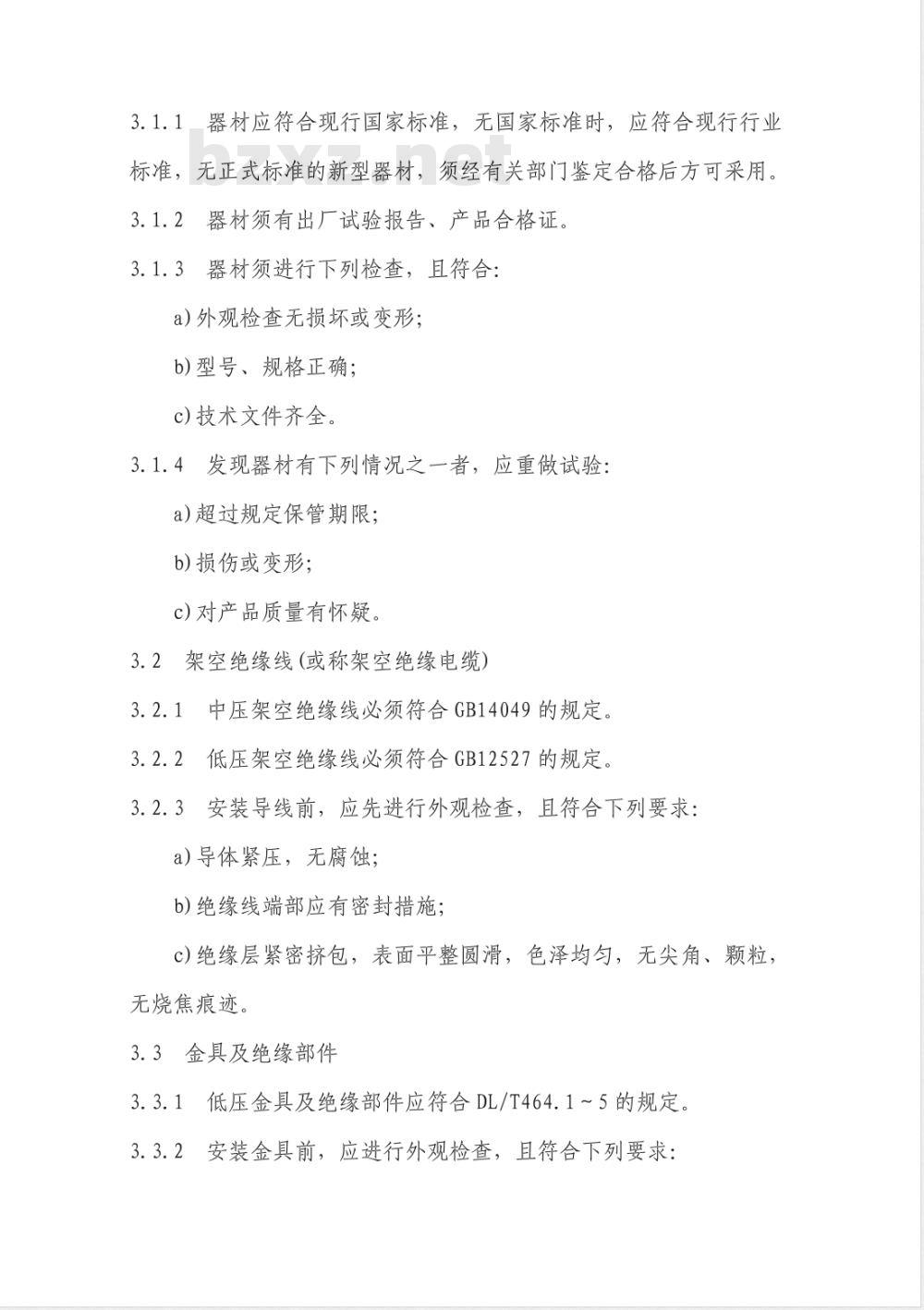

3.1.1器材应符合现行国家标准，无国家标准时，应符合现行行业标准，无正式标准的新型器材，须经有关部门鉴定合格后方可采用。3.1.2器材须有出厂试验报告、产品合格证，3.1.3器材须进行下列检查，且符合：a）外观检查无损坏或变形：
b)型号、规格正确；
c)技术文件齐全。
3.1.4发现器材有下列情况之一者，应重做试验：a)超过规定保管期限
b)损伤或变形；
c）对产品质量有怀疑。
3.2架空绝缘线（或称架空绝缘电缆3.2.1中压架空绝缘线必须符合GB14049的规定。3.2.2低压架空绝缘线必须符合GB12527的规定。3.2.3安装导线前，应先进行外观检查，且符合下列要求：a)导体紧压，无腐蚀;
b)绝缘线端部应有密封措施；
c）绝缘层紧密挤包，表面平整圆滑，色泽均匀，无尖角、颗粒，无烧焦痕迹。
3.3金具及绝缘部件
3.3.1低压金具及绝缘部件应符合DL/T464.1～5的规定。3.3.2安装金具前，应进行外观检查，且符合下列要求：a)表面光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷b)线夹转动灵活，与导线接触的表面光洁，螺杆与螺母配合紧密适当；
c）镀锌良好，无剥落、锈蚀。
DL/T602一19963.3.3绝缘管、绝缘包带应表面平整，色泽均匀3.3.4绝缘支架，绝缘护罩应色泽均匀，平整光滑，无裂纹，无毛刺、锐边，关合紧密。bZxz.net
3.4绝缘子
3.4.1绝缘子应符合GB772的规定。3.4.2安装绝缘子前应进行外观检查，且符合下列要求：a）瓷绝缘子与铁绝缘子结合紧密；b)铁绝缘子镀锌良好，螺杆与螺母配合紧密；c）瓷绝缘子轴光滑，无裂纹、缺釉、斑点、烧痕和气泡等缺陷3.5钢筋混凝土电杆
3.5.1普通钢筋混凝土电杆应符合GB396的规定，预应力钢筋混凝土电杆应符合GB4623的规定。
3.5.2安装钢筋混凝土电杆前应进行外观检查，且符合下列要求：a)表面光洁平整，壁厚均匀，无偏心、露筋、跑浆、蜂窝等现象6）预应力混凝土电杆及构件不得有纵向、横向裂缝：c)普通钢筋混凝土电杆及细长预制构件不得有纵向裂缝，横向裂缝宽度不应超过0.1mm，长度不超过1/3周长；d)杆身弯曲不超过2/1000
3.6混凝土预制构件
DL/T602一1996混凝土预制构件表面不应有蜂窝、露筋和裂缝等缺陷，强度应满足设计要求。3.7拉线
3.7.1拉线应符合GB1200的规定。3.7.2安装拉线前应进行外观检查，且符合下列规定a)镀锌良好，无锈蚀；
b)无松股、交叉、折叠、断股及破损等缺陷。3.8电气设备
3.8.1电气设备必须符合相应的产品标准规定及产品使用要求。3.8.2安装电气设备前应进行外观检查，且符合下列要求：a)外表整齐，内外清洁无杂物；b)操作机构灵活无卡位：
c)通、断动作应快速、准确、可靠：d)辅助触点通断准确、可靠；
e)仪表与互感器变比及接线、极性正确；f）紧固螺母拧紧，元件安装正确、牢固可靠；g)母线、电路连接紧固良好，并且套有绝缘管：h)保护元件整定正确；
i)随机元件及附件齐全。
4电杆基坑
4.1基坑施工前的定位应符合下列规定a）直线杆：顺线路方向位移不应超过设计档距的5%，垂直线路方向不应超过50mm；
b）转角杆：位移不应超过50mm。4.2基坑底使用底盘时，坑底表面应保持水平，底盘安装尺寸误差应符合下列规定：
a）双杆两底盘中心的根开误差不应超过30mmb）双杆的两杆坑深度差不应超过20mm。4.3在设计未作规定时电杆埋设深度应符合表1。表1电杆埋设深度表
2.6～3.0
遇有土松软、流沙、地下水位较高等情况时，应做特殊处理，4.4变压器台的电杆在设计未作规定时，其埋设深度不应小于2.0m。4.5电杆基础采用卡盘时，应符合下列规定：a)卡盘上口距地面不应小于0.5m；b)直线杆：卡盘应与线路平行并应在线路电杆左、右侧交替埋设：c)承力杆：卡盘埋设在承力侧。4.6电杆组立后，回填土时应将土块打碎，每回填500mm应夯实一次。
4.7回填土后的电杆坑应有防沉土台，其埋设高度应超出地面300mm。沥青路面或砌有水泥花砖的路面不留防沉土台，4.8采用抱杆立杆，电杆坑留有滑坡时，滑坡长度不应小于坑深，滑坡回填土时必须夯实，并留有防沉土台。4.9现场浇筑基础
杆塔和拉线基础中的钢筋混凝土工程施工及验收，除应遵守本标准的规定外，并应符合我国有关国家标准的规定。4.10基础钢筋焊接应符合我国有关国家标准的规定4.11不同品种的水泥可在同一基础中使用，但不应在同一个基础腿中混合使用。出现此类情况时，应分别制作试块并作记录。4.12当等高腿转角、终端塔设计要求采取预偏措施时，其基础的四个基腿顶面应按预偏值，抹成斜平面，并应共在一个整斜平面内，4.13浇筑混凝土的模板宜采用钢模板，其表面应平整且接缝严密。支模时应符合基础设计尺寸的规定。混凝土浇筑前模板表面应涂脱模剂，拆除后应立即将表面残留的水泥、砂浆等清除十净。当不用模板进行混凝土浇筑时，应采取防止泥土等杂物混入混凝土中的措施，4.14浇筑基础中的地脚螺栓及预理件应安装牢固。安装前应除去浮锈，并应将螺纹部分加以保护。4.15主角钢插入式基础的主角钢应连同铁塔最下段结构组装找正，并应加以临时固定，在浇筑中应随时检查其位置。4.16基础施工中，混凝土的配合比设计应根据砂、石、水泥等原材料及现场施工条件，按有关国家标准的规定，通过计算和试配确定并应有适当的强度储备。储备强度值应按施工单位的混凝土强度标准差的历史水平确定。
4.17现场浇筑混凝土采用人工搅拌时，应先将水泥、黄砂、石子搅　拌数次后，再加水搅拌均匀。浇筑混凝土时，每隔300mm厚度揭固一次，以保证浇筑质量。
4.18混凝土浇筑质量检查应符合下列规定：a）塌落度每班日检查1～2次；
b）混凝土的强度检查，每项工程试块取1～2组，当原材料变化，配比变更时应另外制作。
4.19现场浇筑基础混凝土的养护应符合下列规定。4.19.1浇筑后应在12h内开始浇水养护，当天气炎热、干燥有风时！应在3h内进行浇水养护，养护时应在基础模板外加遮盖物，浇水次数应能保持混凝土表面始终湿润。4.19.2混凝土浇水养护日期，对普通硅酸盐和矿碴硅酸盐水泥拌制的混凝土不得少于5d，当使用其它品种水泥时，其养护日期应符合有关国家标准的规定。
4.19.3基础拆模经表面检查合格后应立即回填土，并应对基础外露部分加遮盖物，按规定期限继续浇水养护，养护时应使遮盖物及基础周围的土始终保持湿润。
4.19.4采用养护剂养护时，应在拆模并经表面检查合格后立即涂刷，涂刷后不再浇水。
4.19.5日平均气温低于5℃时不得浇水养护，4.20基础拆模时，应保证混凝土表面及棱角不损坏，且强度不应低于2.5MPa。
4.21浇筑铁塔基础腿尺寸的允许偏差应符合下列规定：a）保护层厚度：-5mms
b)立柱及各底座断面尺寸：-1%;c）同组地脚螺栓中心对立柱中心偏移：10mm。4.22浇筑拉线基础的允许偏差应符合下列规定：a)基础尺寸偏差：断面尺寸，-1%；拉环中心与设计位置的偏移：20mm;
b)基础位置偏差：拉环中心在拉线方向前、后、左、右与设计位置的偏差：1%L，L为拉环中心至杆塔拉线固定点的水平距离。4.23整基铁塔基础在回填夯实后尺寸允许偏差见表2。4.24对混凝土表面缺陷的修整应符合有关国家标准的规定。4.25
现场浇筑基础混凝土的冬季施工应符合有关国家标准的规定。表2　整基基础尺寸施工允许偏差项目
整基基础中心与中心横线路方向顺线路方向
桩间的位移
基础根开及对角线尺寸
基础顶面或主角钢操平印记间相对高差
地脚螺栓式
主角钢插入式
高塔基础
注：1.转角塔基础的横线路方向是指内角平分线方向；顺线路方向是指转角平分线方向2.基础根开及对角线是指同组地脚螺栓中心之间或塔腿主角钢准线间的水平距离。3.相对高差是指抹面后的相对高差。转角塔及终端塔有预偏时，基础顶面相对高差不受5mm的限制。
4.高低腿基础顶面标高差是指与设计标高之比。5杆塔组装
5.1混凝土电杆及预制构件在装卸运输中严禁互相碰撞、急剧坠落和不正确的支吊，以防止产生裂缝或使原有裂缝扩大。5.2运至桩位的杆段及预制构件，放置于地平面检查，当端头的混
