【水利行业标准(SL)】 水利水电基本建设工程单工程质量等级评定标准(七)碾压式土石坝和浆砌石坝工程

水利部
服部标准

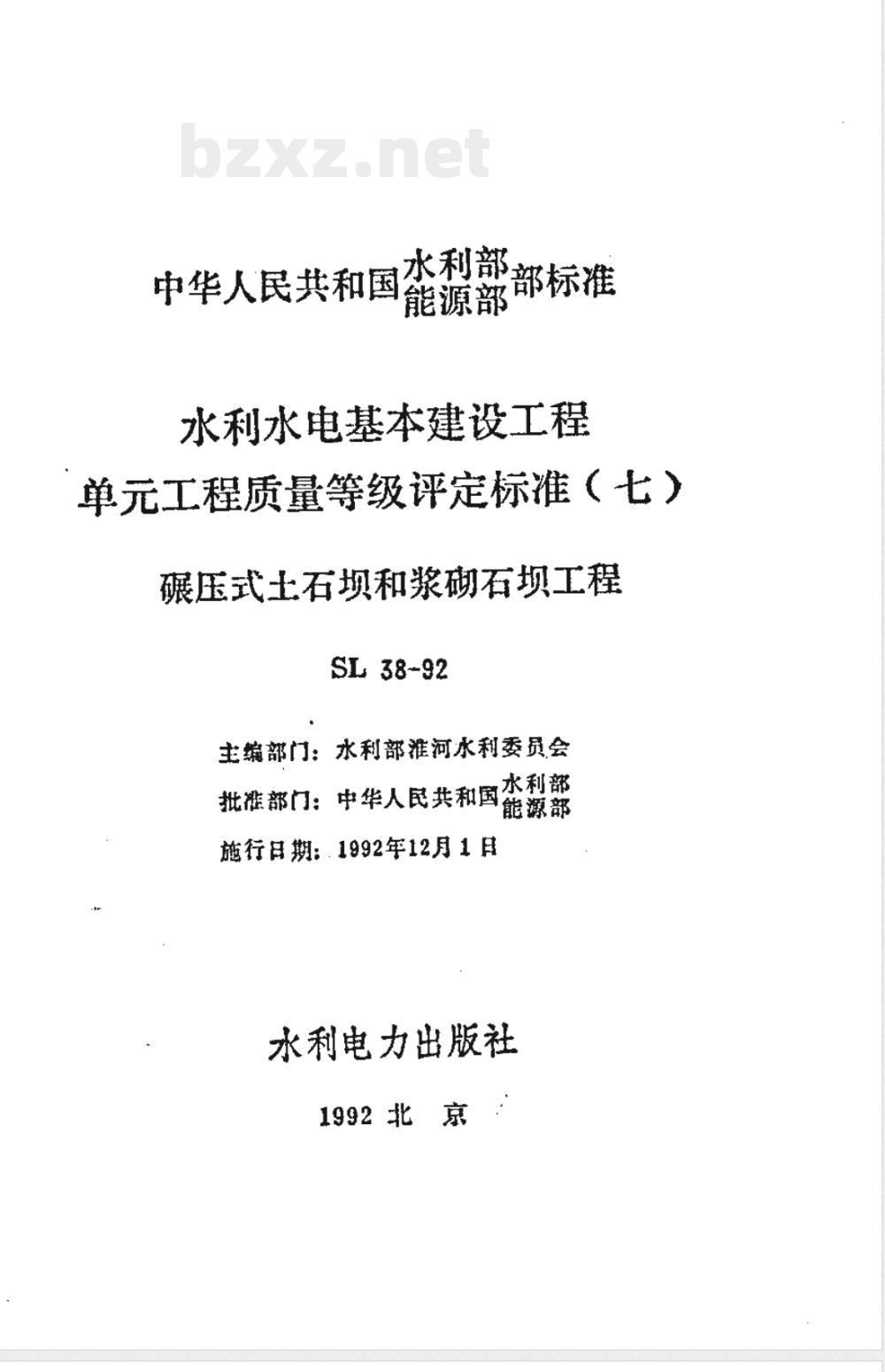

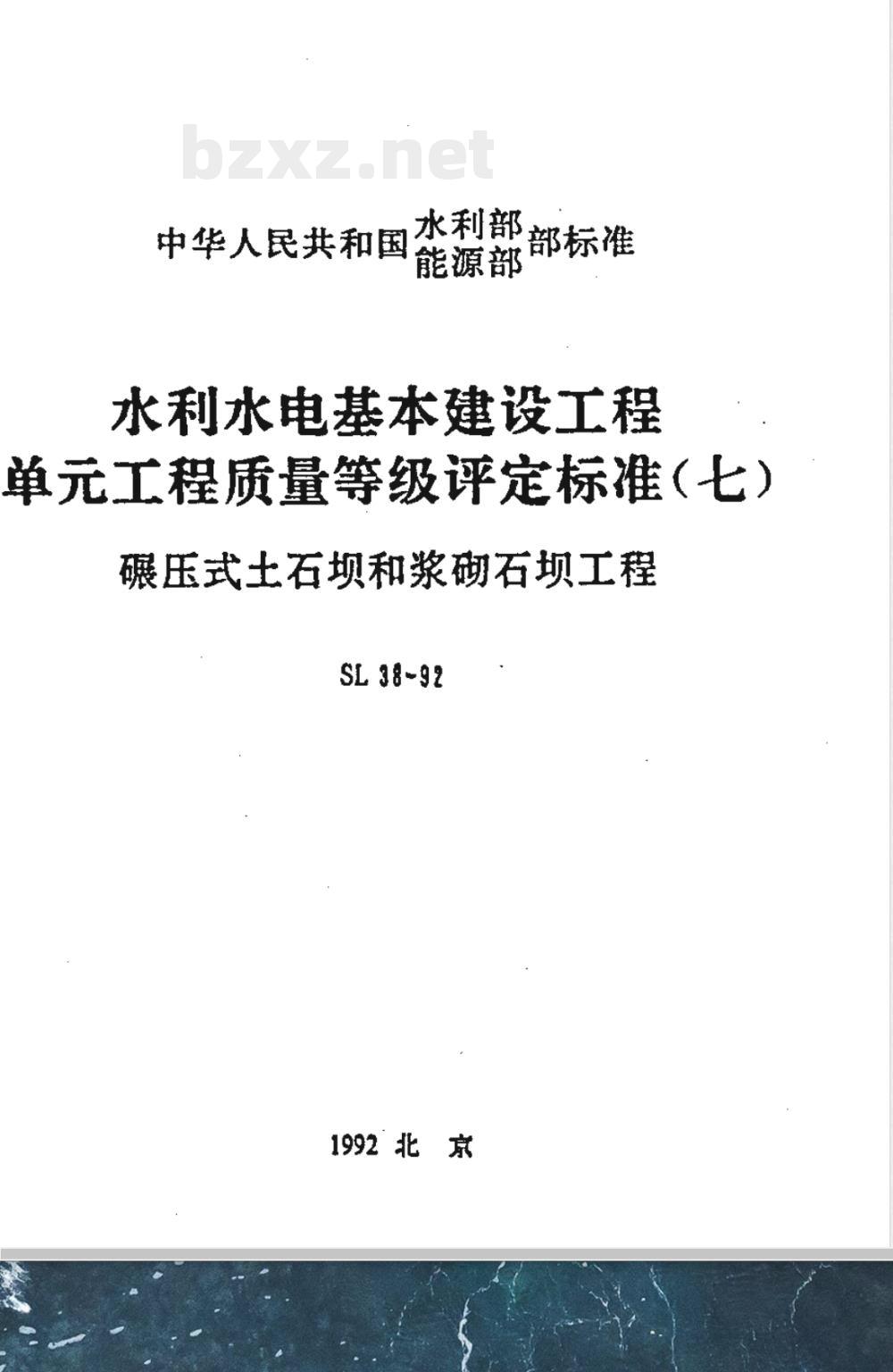

中华人民共和国
能源部
水利水电基本建设工程
单元工程质量等级评定标准（七）碾压式土石坝和浆砌石坝工程
SL38-92
1992北京
国粪积懿部标准
中华人民共和国
水利水电基本建设工程
单元工程质量等级评定标准（七）碾压式土石坝和浆砌石坝工程
SL38-92
主编部门：水利部淮河水利委员会批准部门：中华人民共和国水利部能源部
施行日期：1992年12月1月
水利电力出版社
1992北京

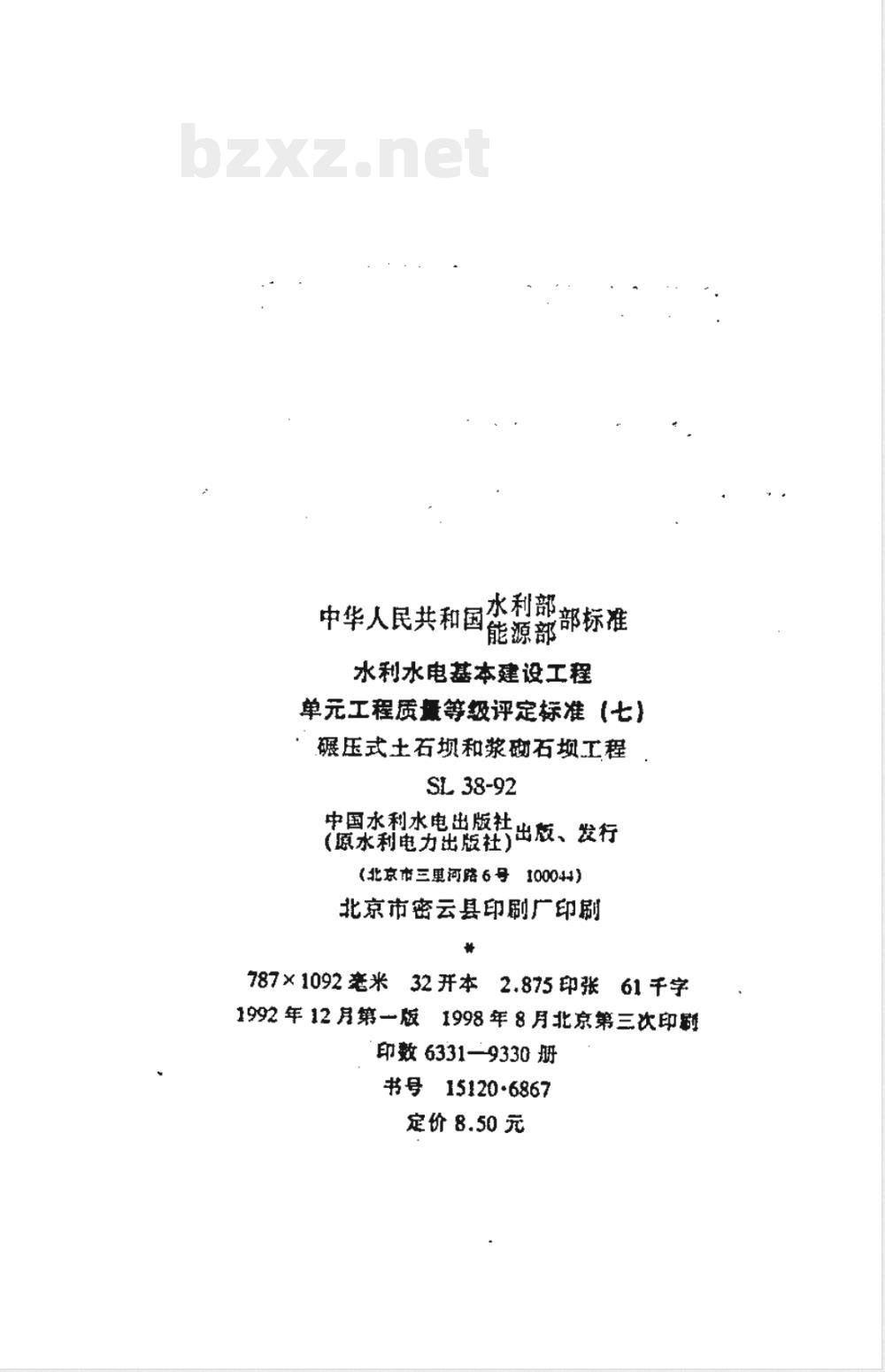

国态智帮部标准
中华人民共和国公
水利水电基本建设工程
单元工程质最等级评定标准（七）碾压式土石坝和浆砌石坝工程
SL38-92
(果森利态患出聚转出放、发行
（北京市三里河路6号100044）
北京市密云县印刷广印刷
787×1092旁米
长32开本2.875印张61千字
1992年12月第一版1998年8月北京第三次印新印数6331-9330册
书号15120·6867
定价8.50元

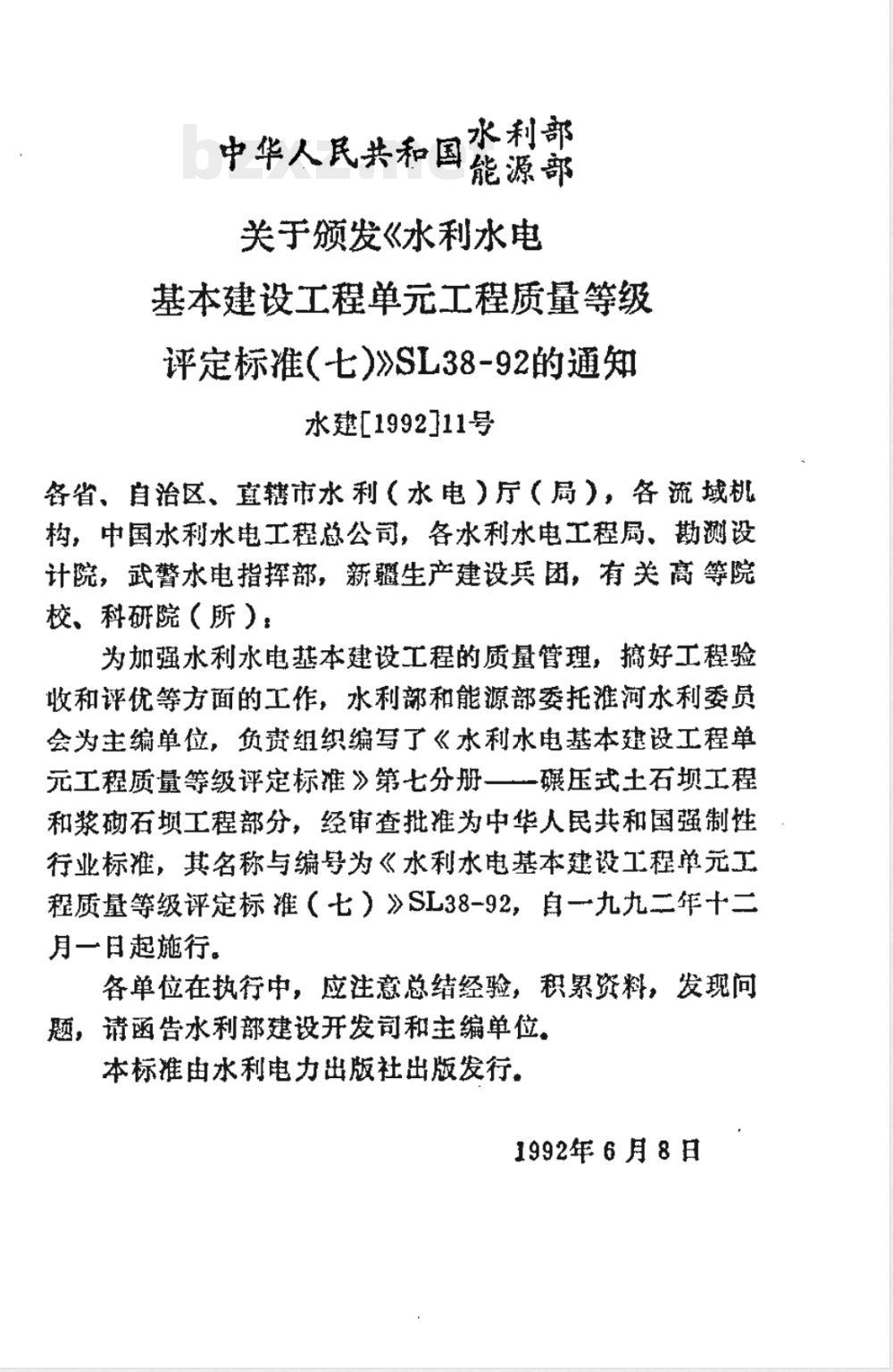

水利部
中华人民共和国委
能源部
关于颁发《水利水电
基本建设工程单元工程质量等级评定标准（七）》SL38-92的通知水建［1992]11号
各省、自治区、直辖市水利（水电）厅（属），各流域机构，中国水利水电工程总公司，各水利水电工程局、勘测设计院，武警水电指挥部，新疆生产建设兵团，有关高等院校、科研院（所）：
为加强水利水电基本建设工程的质量管理，搞好工程验收和评优等方面的工作，水利部和能源部委托淮河水利委员会为主编单位，负责组织编写了《水利水电基本建设工程单元工程质量等级评定标准》第七分册一一碾压式土石坝工程和浆砌石坝工程部分，经审查批准为中华人民共和国强制性行业标准，其名称与编号为《水利水电基本建设工程单元工程质量等级评定标推（七）》SL38-92，自一九九二年十二月一日起施行。
各单位在执行中，应注意总结经验，积累资料，发现问题，请函告水利部建设开发司和主编单位，本标准由水利电力出版社出版发行1992年6月8日

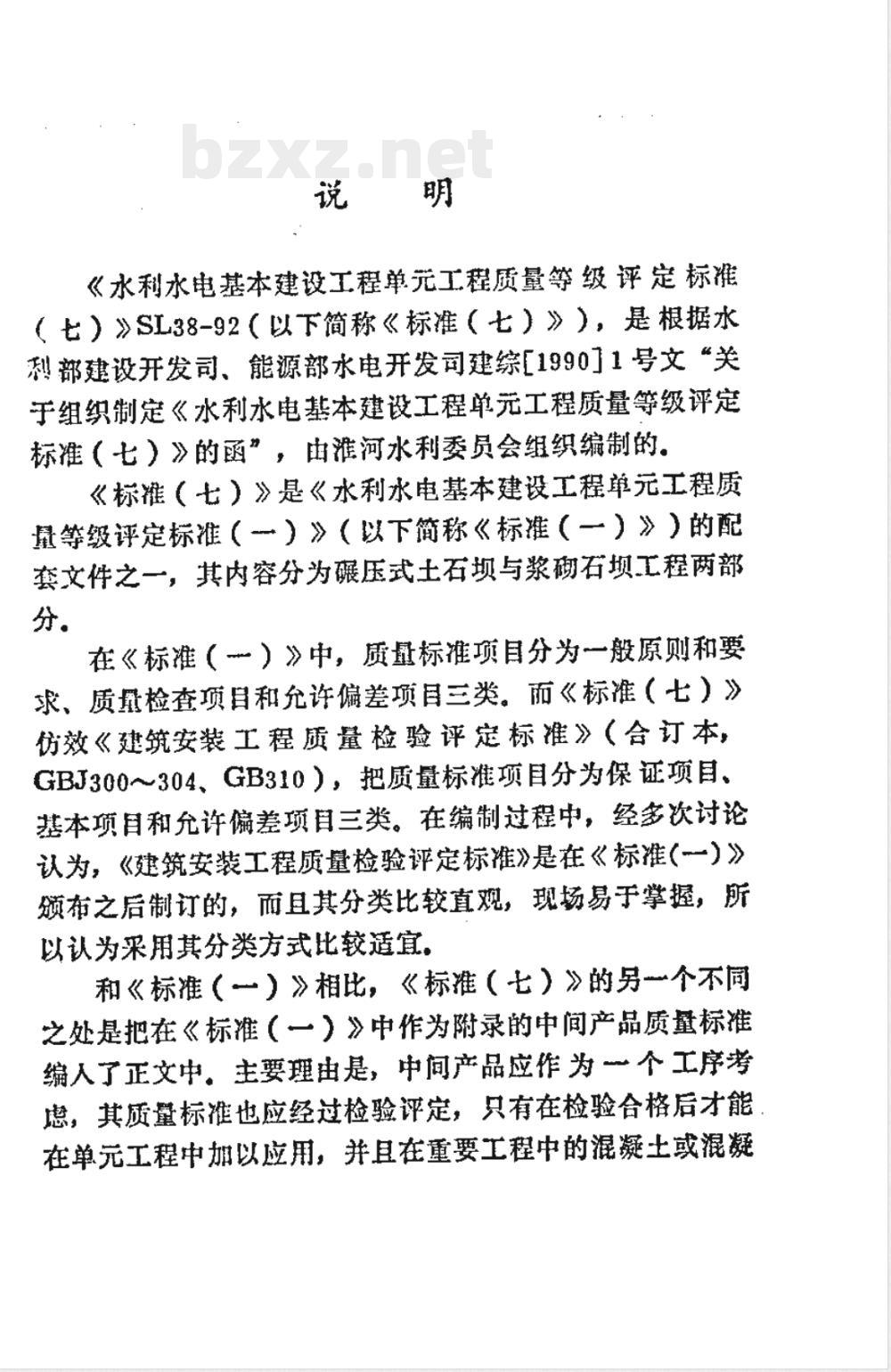

《水利水电基本建设工程单元工程质量等级评定标准（七）》SL38-92（以下简称《标准（七）》），是根据水利部建设开发司、能源部水电开发司建综[1990]1号文“关于组织制定《水利水电基本建设工程单元工程质量等级评定标准（七）》的函”，由淮河水利委员会组织编制的，《标准（七）》是《水利水电基本建设工程单元工程质量等级评定标准（）》（以下简称《标准（一）》）的配套文件之一，其内容分为碾压式土石坝与浆砌石坝工程两部分。
在《标准（）》中，质量标准项目分为一般原则和要求、质量检查项目和允许偏差项目三类。而《标准（七）》仿效《建筑安装工程质量检验评定标准》（合订本，GBJ300～304、GB310），把质量标准项目分为保证项目、基本项目和允许偏差项目三类。在编制过程中，经多次讨论认为，《建筑安装工程质量检验评定标准》是在《标准（一）》颁布之后制订的，而且其分类比较直观，现场易于掌握，所以认为采用其分类方式比较适宜。和《标准（一）》相比，《标准（七）》的另一个不同之处是把在《标准（一）》中作为附录的中间产品质量标准编入了正文中。主要理由是，中间产品应作为一个工序考虑，其质量标准也应经过检验评定，只有在检验合格后才能在单元工程中加以应用，并且在重要工程中的混凝土或混凝土预制块的产品，当单元工程评定为优良时，中间产品也必须优良。
单元工程是日常质量考核的基本单位，它是以有关设计、施工规范为依据的，其质量评定也一般不超越这些规范的范围，如逐条说明本标准，也只能指明其出处，颇为繁，也无多大意义，故《标准（七）》和（标准（一）》一样，也未写条文说明
目前，一些先进的检测手段（如超声波、电子或激光探测等），在相应的有关技术规范均没有列人，而本标准是以有关技术规范为基础的，因此也不能列入。若需采用，其质量检测及评定方法，应报上级主管部门核准。《标准（七）》的初稿于1990年5月完成，经主编单位与各参编单位的相互讨论和协商，于7月整理出征求意见稿，随后发送至各省、自治区、直辖市永利（水电）厅（局）各流域机构、各设计与施工单位广泛征求意见。同年10月，对各单位提出的意见逐条加以研究，并据此对征求意见稿进行全面修改后，于1990年12月底提出送审稿。1991年3月，水利部建设开发司主持在安徽省蚌埠市召开了送审稿审森会，认为《标推（七）》（送审稿）内容基本可行，可按审查意见修改整理后形成报批稿。本标准（送审稿）审查组织长为纪云生同志，参加送审稿和报批稿修改及审定工作的有许红波、张严明等同志，鉴于该标准为初次编制，全国的工程条件、技术水平等差别较大，有些技术标准也在不断完善之中，因此，本标准一定存在缺点和不足，望各使用单位提出宝贵意见和建议。说明
第一部分
第一章
第一节
第二节
第三节
第四节
第五节
第二章
第一节
第二节
第三节
第四节
第三章
第一节
第二节
第四章
第一节
第二节
第三节
第四节
第二部分
碾压式土石坝工程
土石坝坝基及岸坡处理
坝基及岸坡清理
防渗体岩基及岸坡开挖
坝基及岸坡地质构造处理
坝基及岸坡渗水处理
土石坝坝基及岸坡处理单元工程质量评定土石坝防渗体工程
土质防渗体
混凝土面板
沥青混凝土心墙·
沥青混凝土面板
坝体填筑工程
砂砾坝体填筑
堆石坝体填筑
细部工程
滤工程
垫层工程
护坡工程”
排水工程：
浆砌石坝工程
第五章
第六章
第一节
第二节
第七章
第一节
第二节
浆砌石体与基岩连接工程
浆砌石体砌筑工程
水泥砂浆砌石体
混凝土砌石体
浆砌石坝防渗体工程
混凝土面板
混凝土心墙
水泥砂浆勾缝
第八章
第九章
第十章
第十一章
第一节
第二节
第三节
第四节
第五节
溢洪道溢流面砌筑
浆砌石墩、墙
中间产品
砂石骨料
混凝土
水泥砂浆·…
混凝士预制块
儿种单元工程质量评定表格
···59
第0.0.1条本标准第一部分碾压式土石坝工程适用于大中型（一、二、三等）水利水电碾压式土石坝工程：小型（四、五等）碾压式土石坝工程或其他类似工程可参照执行。第二部分浆砌石坝工程适用于天中型（二、三等）浆砌石坝工程，以及虽不属于大中型工程，但坝高在50m以上的浆砌石坝工程；其他浆砌石坝工程可参照执行。第0.0.2条单元工程是依据设计结构、施工部署或质量考核要求把建筑物划分为若干个层、块、段来确定的，通常是由若于工序完成的综合体，是月常质量考核的基本单位，第0.0.3条本标准是评定单元工程质量等级的统一尺度，包括组成单元工程各工序的质量标准、单元工程的质量标准，以及为评定单位工程质量所使用中间产品的质量标准。第0.0.4条工程质量等级按国家规定划分为“合格”和“优良”两级。
第0.0.5条单元工程质量检验评定应由施工企业的专职质检部门组织评定，并定期将检查评定结果报建设（监理）单位和质量监督站。属于隐蔽工程和关键部位，施工企业应在自检合格的基础上及时报送建设（监理）单位、质量监督站，并由建设（监理）单位组织设计和运行管理单位的代表共同检查评定。建设（监理）单位和质量监督站有权不定期进行现场抽查。
第0.0.6条碾压式土石坝与浆砌石坝单元工程主要质量检1
验标准和要求是根据《碾压式土石坝施工技术规范》（SDJ213-83，以下简称《施工规范》）、《土石坝碾压式沥青混凝土防渗墙施工规范（试行）》（SD220-87，以下简称《规范》）和《浆砌石坝施工技术规定（试行）》（SD120-84，以下简称《规定》）以及国家和水利水电行业有关规范与质量标准编制的。
第0.0.7条本标准未涉及部分，应按《水利水电基本建设工程单元工程质量等级评定标准（一）》[SDJ249-88以下简称《标准（）》门和现行有关质量等级评定标准执行。第0.0.8条本标准中的“基本符合”，系指其质量标准虽与要求略有出入，但不影响安全运行和设计效益。第一部分
碾压式土石坝工程
第一章土石坝坝基及岸坡处理
第1.0.1条单元工程划分：按设计或施工检查验收的区段划分；每一区段为一个单元工程，坝基与岸坡处理单元工程质量标准，由坝基及岸坡清理、防渗体坝基及岸坡开挖、坝基及岸坡地质构造处理、坝基及岸坡渗水处理等四个工序的质量标准组成。第1.0.2条坝基与岸坡开挖、处理按《标准（一）》第章、第二章和第四章有关条文执行，在坝基及岸坡清理前应有地质、设计人员参加，实地进行地质测绘、编录，必要时进行摄影、录像、取样和试验。第一节坝基及岸玻坡清理
（I）保证项目
第1.1.1紊坝基及岸坡清理，应将树木、草皮、树根、乱石、坟墓以及各种建筑物全部清除，并按设计要求认真做好水井、泉眼、地道、洞穴等的处理。检验方法：观察检查与查看施工记录（录像或摄影资料收集备查）：
第1.1.2条坝基及岸坡的粉土、细砂、淤泥、腐植土、泥炭全部清除，对风化岩石、坡积物、残积物、滑坡体等均应3
按设计要求处理。
检验方法：观察检查与查看施工记录。第1.1.3条坝区范围内的地质探孔、竖并、平洞、试坑均应按设计要求进行处理。
检验方法：观察检查与查看施工记录。（II）充许偏差项目
第1.1.4条坝基及岸坡清理范围，应符合设计要求，其允许偏差应符合表1.1.4的质量要求。表1.1.4
长、宽边线
清理范围
消现边坡：
“允许偏差（cm）
人工施工
丨机械施工
不陡于设计边坡
检验方法及检测数量
经纬仪与拉尺检查，所有边
线均需适。每边线点不少
于5点
每10延米用坡度尺量测一个
点：高边坡箱测定断面，每20
延米测一个断面
（III）坝基及岸玻清理质量评定合格：保证项目符合相应的质量检验评定标准；允许偏差项目每项应有≥70%的测点在允许偏差质量标推的范围内。
优良，保证项目符合相应的质量评定标准；允许偏差项目每项必须有≥90%的测点在允许偏差质量标准的范围第二节防渗体岩基及岸坡开挖
：（I）保证项目
第1.2.1条防渗体岩基及岸坡开挖应按设计要求进行，
