【电力行业标准(DL)】 送电线路对电信线路危险影响设计规程

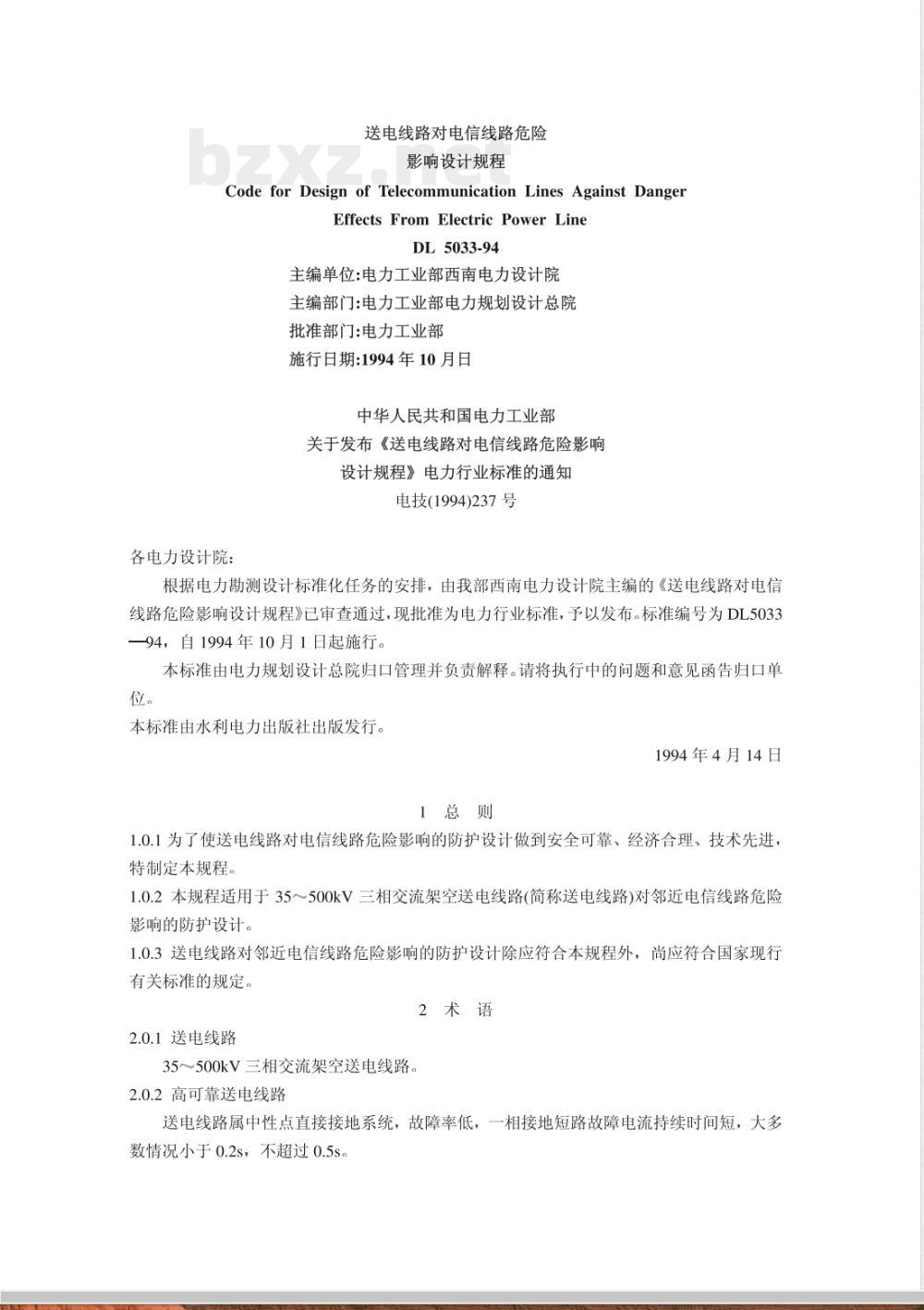

送电线路对电信线路危险
影响设计规程
CodeforDesign of TelecommunicationLinesAgainstDangerEffectsFromElectricPowerLineDL 5033-94
主编单位：电力工业部西南电力设计院主编部门：电力工业部电力规划设计总院批准部门：电力工业部
施行日期：1994年10月日
中华人民共和国电力工业部
关于发布《送电线路对电信线路危险影响设计规程》电力行业标准的通知电技(1994)237号
各电力设计院：
根据电力勘测设计标准化任务的安排，由我部西南电力设计院主编的《送电线路对电信线路危险影响设计规程》已审查通过，现批准为电力行业标准，予以发布。标准编号为DL503394，自1994年10月1日起施行。
本标准由电力规划设计总院归口管理并负责解释。请将执行中的问题和意见函告归口单位。
本标准由水利电力出版社出版发行。1994年4月14日
1总则　
1.0.1为了使送电线路对电信线路危险影响的防护设计做到安全可靠、经济合理、技术先进特制定本规程。
1.0.2本规程适用于35～500kV三相交流架空送电线路(简称送电线路)对邻近电信线路危险影响的防护设计。
1.0.3送电线路对邻近电信线路危险影响的防护设计除应符合本规程外，尚应符合国家现行有关标准的规定。
2术语　
2.0.1送电线路
35～500kV三相交流架空送电线路。2.0.2高可靠送电线路
送电线路属中性点直接接地系统，故障率低，一相接地短路故障电流持续时间短，大多数情况小于0.2s，不超过0.5s。2.0.3电信线路

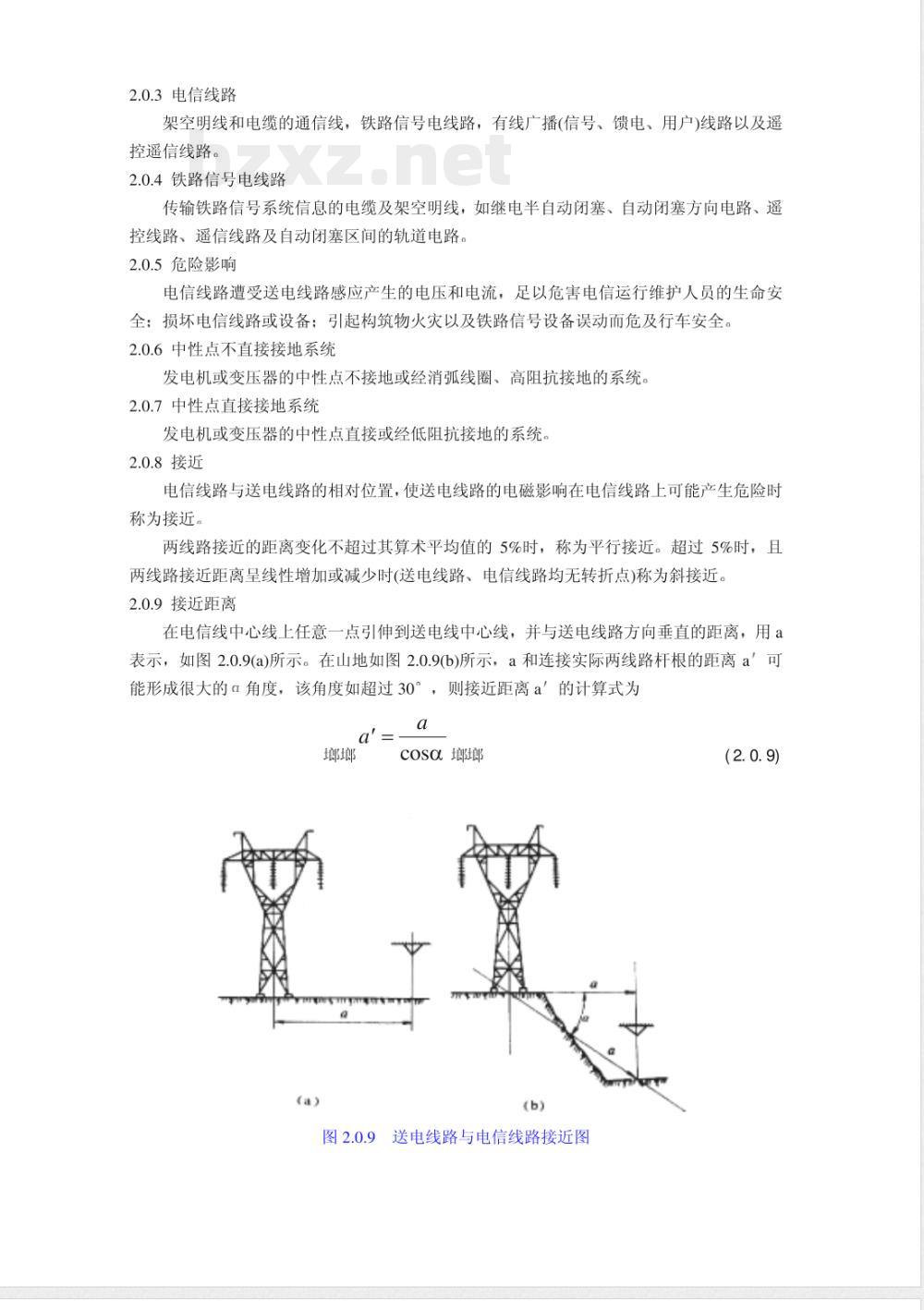

架空明线和电缆的通信线，铁路信号电线路，有线广播(信号、馈电、用户)线路以及遥控遥信线路。
2.0.4铁路信号电线路
传输铁路信号系统信息的电缆及架空明线，如继电半自动闭塞、自动闭塞方向电路、遥控线路、遥信线路及自动闭塞区间的轨道电路。2.0.5危险影响
电信线路遭受送电线路感应产生的电压和电流，足以危害电信运行维护人员的生命安全：损坏电信线路或设备：引起构筑物火灾以及铁路信号设备误动而危及行车安全。2.0.6中性点不直接接地系统
发电机或变压器的中性点不接地或经消弧线圈、高阻抗接地的系统。2.0.7中性点直接接地系统
发电机或变压器的中性点直接或经低阻抗接地的系统。2.0.8接近
电信线路与送电线路的相对位置，使送电线路的电磁影响在电信线路上可能产生危险时称为接近。
两线路接近的距离变化不超过其算术平均值的5%时，称为平行接近。超过5%时，且两线路接近距离呈线性增加或减少时(送电线路、电信线路均无转折点)称为斜接近。2.0.9接近距离
在电信线中心线上任意一点引伸到送电线中心线，并与送电线路方向垂直的距离，用a表示，如图2.0.9(a)所示。在山地如图2.0.9(b)所示，a和连接实际两线路杆根的距离a可能形成很大的^角度，该角度如超过30°，则接近距离a’的计算式为a
cosα螂螂
图2.0.9送电线路与电信线路接近图(2. 0. 9)

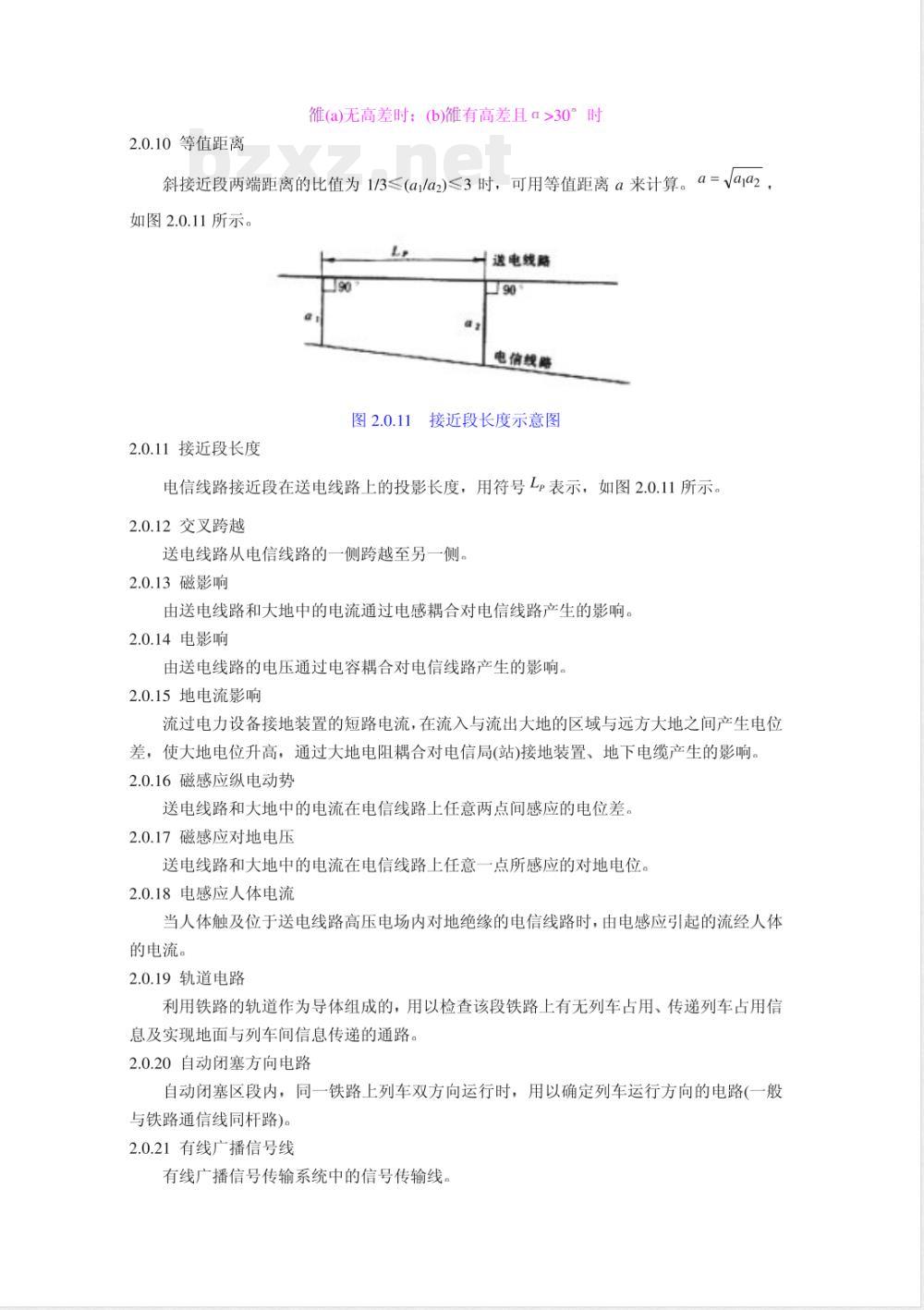

2.0.10等值距离
維(a)无高差时：(b)有高差且>30°时斜接近段两端距离的比值为1/3≤(ajla2)≤3时，可用等值距离α来计算。α=Vaja2，如图2.0.11所示。
送电线路
电信线路
图2.0.11接近段长度示意图
2.0.11接近段长度
电信线路接近段在送电线路上的投影长度，用符号Lp表示，如图2.0.11所示。2.0.12交叉跨越
送电线路从电信线路的一侧跨越至另一侧。2.0.13磁影响
由送电线路和大地中的电流通过电感耦合对电信线路产生的影响。2.0.14电影响
由送电线路的电压通过电容耦合对电信线路产生的影响。2.0.15地电流影响
流过电力设备接地装置的短路电流，在流入与流出大地的区域与远方大地之间产生电位差，使大地电位升高，通过大地电阻耦合对电信局(站)接地装置、地下电缆产生的影响2.0.16磁感应纵电动势
送电线路和大地中的电流在电信线路上任意两点间感应的电位差。2.0.17磁感应对地电压
送电线路和大地中的电流在电信线路上任意一点所感应的对地电位2.0.18电感应人体电流
当人体触及位于送电线路高压电场内对地绝缘的电信线路时，由电感应引起的流经人体的电流。
2.0.19轨道电路
利用铁路的轨道作为导体组成的，用以检查该段铁路上有无列车占用、传递列车占用信息及实现地面与列车间信息传递的通路。2.0.20自动闭塞方向电路
自动闭塞区段内，同一铁路上列车双方向运行时，用以确定列车运行方向的电路(一般与铁路通信线同杆路)。

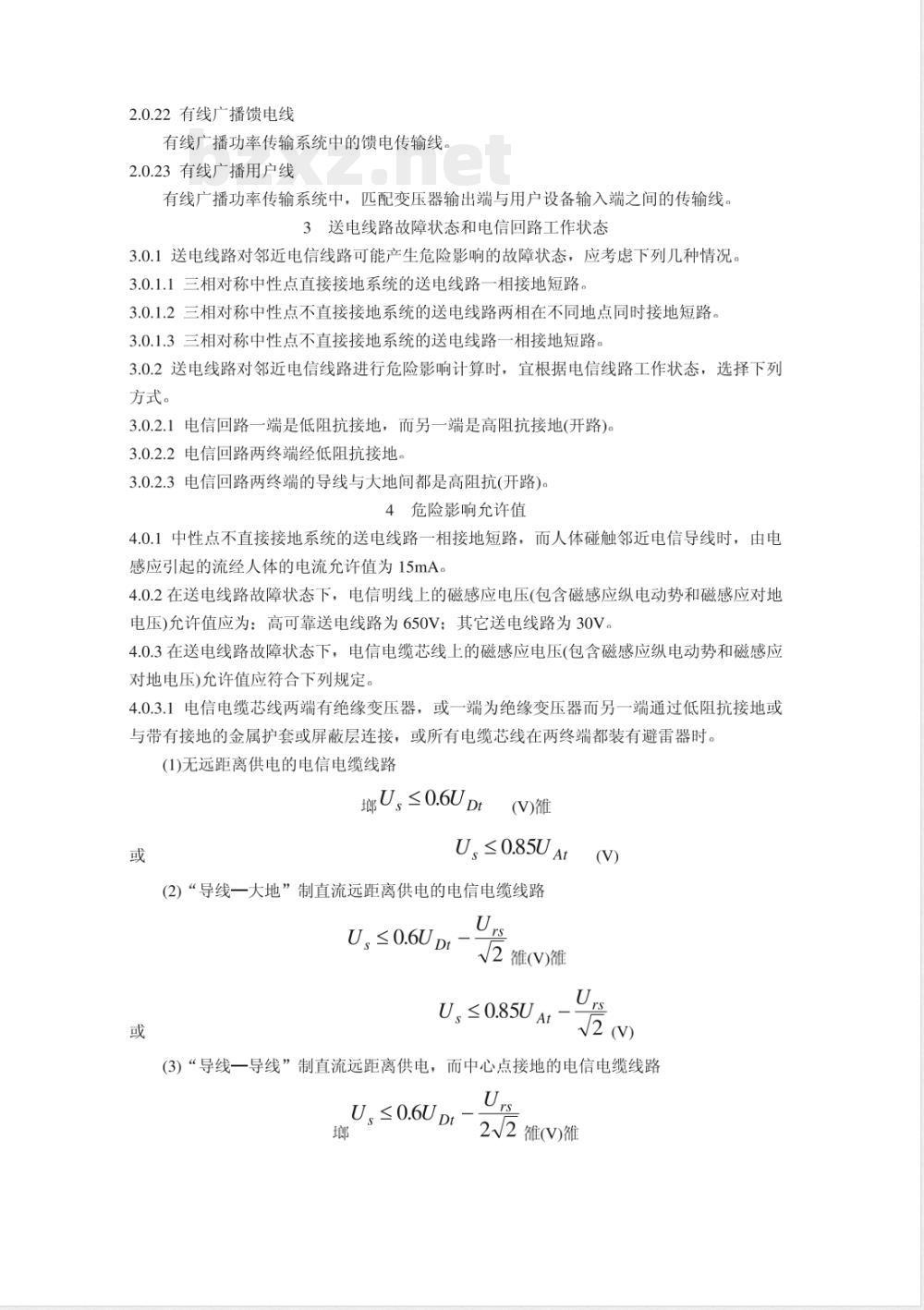

2.0.21有线广播信号线
有线广播信号传输系统中的信号传输线。2.0.22有线广播馈电线
有线广播功率传输系统中的馈电传输线，2.0.23有线广播用户线
有线广播功率传输系统中，匹配变压器输出端与用户设备输入端之间的传输线。3送电线路故障状态和电信回路工作状态3.0.1送电线路对邻近电信线路可能产生危险影响的故障状态，应考虑下列几种情况。3.0.1.1三相对称中性点直接接地系统的送电线路一相接地短路。3.0.1.2三相对称中性点不直接接地系统的送电线路两相在不同地点同时接地短路。3.0.1.3三相对称中性点不直接接地系统的送电线路一相接地短路。3.0.2送电线路对邻近电信线路进行危险影响计算时，宜根据电信线路工作状态，选择下列方式。
3.0.2.1电信回路一端是低阻抗接地，而另一端是高阻抗接地(开路)。3.0.2.2电信回路两终端经低阻抗接地。3.0.2.3电信回路两终端的导线与大地间都是高阻抗(开路)。4危险影响允许值
4.0.1中性点不直接接地系统的送电线路一相接地短路，而人体碰触邻近电信导线时，由电感应引起的流经人体的电流允许值为15mA。4.0.2在送电线路故障状态下，电信明线上的磁感应电压（包含磁感应纵电动势和磁感应对地电压)允许值应为：高可靠送电线路为650V：其它送电线路为30V。4.0.3在送电线路故障状态下，电信电缆芯线上的磁感应电压(包含磁感应纵电动势和磁感应对地电压)允许值应符合下列规定。4.0.3.1电信电缆芯线两端有绝缘变压器，或一端为绝缘变压器而另一端通过低阻抗接地或与带有接地的金属护套或屏蔽层连接，或所有电缆芯线在两终端都装有避雷器时。(1)无远距离供电的电信电缆线路娜U,≤0.6UD（V)雒
U,≤0.85UAt(V)
(2）“导线一大地”制直流远距离供电的电信电缆线路Urs
U,≤0.6U Dt-(V)
U,≤0.85U At- (v)

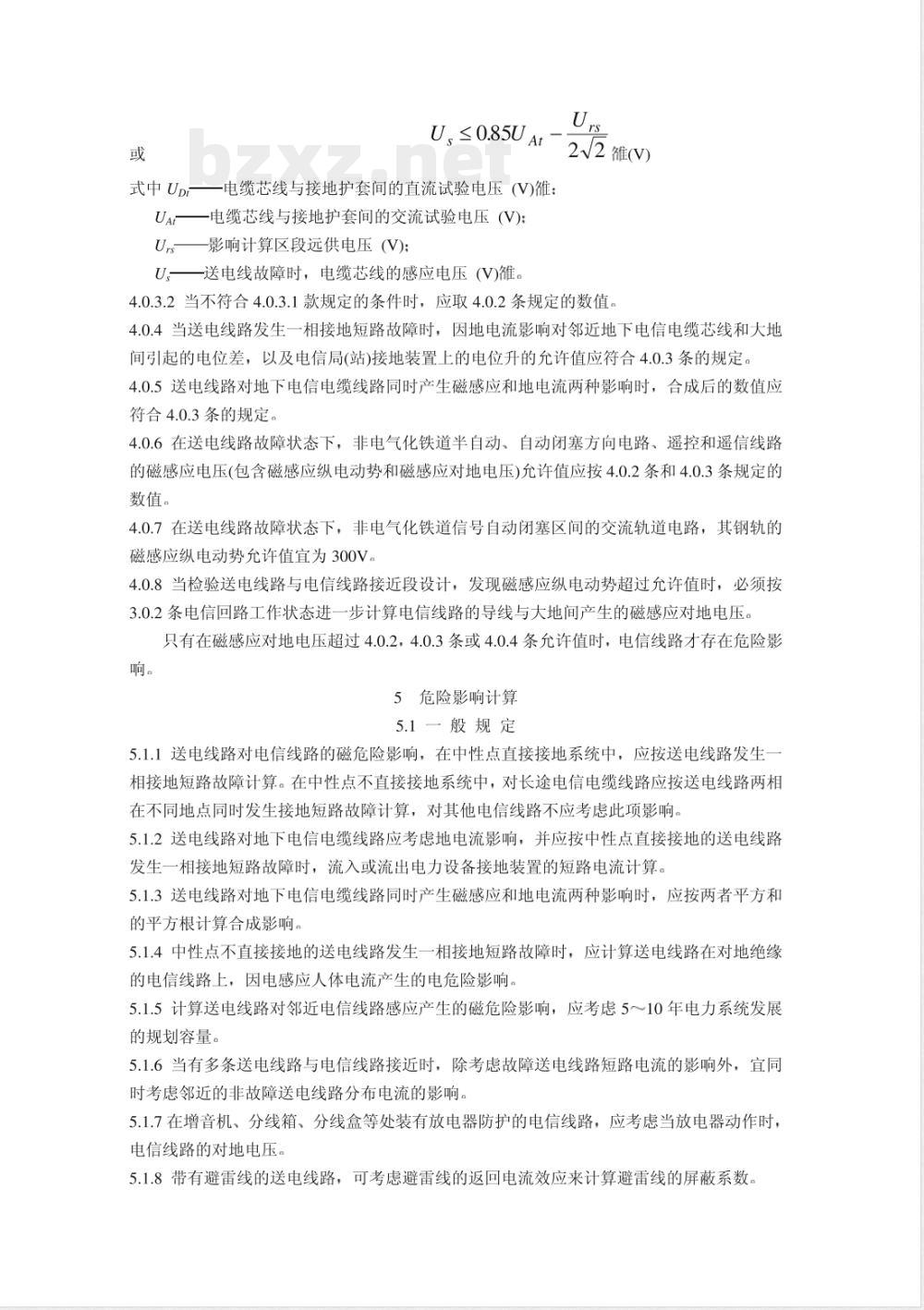

(3）“导线一导线”制直流远距离供电，而中心点接地的电信电缆线路U,≤0.6U Dt
2/2維(V)維
U,≤0.85U At-2/2 维(V)
式中UDt一电缆芯线与接地护套间的直流试验电压（V)UAr—电缆芯线与接地护套间的交流试验电压（V)：Urs影响计算区段远供电压(V)
U一送电线故障时，电缆芯线的感应电压（V)維。4.0.3.2当不符合4.0.3.1款规定的条件时，应取4.0.2条规定的数值。4.0.4当送电线路发生一相接地短路故障时，因地电流影响对邻近地下电信电缆芯线和大地间弓起的电位差，以及电信局（站)接地装置上的电位升的允许值应符合4.0.3条的规定。4.0.5送电线路对地下电信电缆线路同时产生磁感应和地电流两种影响时，合成后的数值应符合4.0.3条的规定。
4.0.6在送电线路故障状态下，非电气化铁道半自动、自动闭塞方向电路、遥控和遥信线路的磁感应电压(包含磁感应纵电动势和磁感应对地电压)允许值应按4.0.2条和4.0.3条规定的数值。
4.0.7在送电线路故障状态下，非电气化铁道信号自动闭塞区间的交流轨道电路，其钢轨的磁感应纵电动势充许值宜为300V。4.0.8当检验送电线路与电信线路接近段设计，发现磁感应纵电动势超过充许值时，必须按3.0.2条电信回路工作状态进一步计算电信线路的导线与大地间产生的磁感应对地电压。只有在磁感应对地电压超过4.0.2，4.0.3条或4.0.4条允许值时，电信线路才存在危险影响。
5危险影响计算
5.1一般规定
5.1.1送电线路对电信线路的磁危险影响，在中性点直接接地系统中，应按送电线路发生一相接地短路故障计算。在中性点不直接接地系统中，对长途电信电缆线路应按送电线路两相在不同地点同时发生接地短路故障计算，对其他电信线路不应考虑此项影响。5.1.2送电线路对地下电信电缆线路应考虑地电流影响，并应按中性点直接接地的送电线路发生一相接地短路故障时，流入或流出电力设备接地装置的短路电流计算。5.1.3送电线路对地下电信电缆线路同时产生磁感应和地电流两种影响时，应按两者平方和的平方根计算合成影响。
5.1.4中性点不直接接地的送电线路发生一相接地短路故障时，应计算送电线路在对地绝缘的电信线路上，因电感应人体电流产生的电危险影响。5.1.5计算送电线路对邻近电信线路感应产生的磁危险影响，应考虑5～10年电力系统发展的规划容量。
5.1.6当有多条送电线路与电信线路接近时，除考虑故障送电线路短路电流的影响外，宜同时考虑邻近的非故障送电线路分布电流的影响。5.1.7在增音机、分线箱、分线盒等处装有放电器防护的电信线路，应考虑当放电器动作时，电信线路的对地电压。
5.1.8带有避雷线的送电线路，可考虑避雷线的返回电流效应来计算避雷线的屏蔽系数。5.1.9对非电气化铁道的铁路信号电线路的危险影响计算宜与电信线路相同。对电气化铁抚道的铁路信号电线路不宜考虑危险影响。5.2磁危险影响计算
5.2.1电信线路上磁感应纵电动势应按下列公式计算n
E, =oM;Lpil,K
式中-
-送电线路电流的角频率(rad/s)，=2πf:(V)
M—50Hz时送电线路与电信线路间第i段互感系数抚(H/km)：岩Lpi送电线路与电信线路间第i段接近段长度(km)維；Is——送电线路一相接地或两相在不同地点同时接地的短路电流(A)：K一—50Hz时接近段内各种接地导体的电磁综合屏蔽系数：f—送电线路电流频率(Hz)。
5.2.2无人增音站采用了防护滤波器时，考虑防护滤波器对磁感应影响的抑制衰减作用，宜按无人增音段分段计算在电信电缆线路上的磁感应纵电动势，并应按下列公式计算E,=(1.1 ~ 1.2)ZoM;LpilI,K
5.2.3两无限长平行接近线路间互感系数可按式(5.2.3-1)～式(5.2.3-6)计算。当X≤6时bzxz.net
ReMo(X)= 123.36 - 1.69 X + 23.937 x2 - 4.9614 x 3+0.44212x4- 0.01526x5 +0.001215eX-200ln X(μH/km)
ImMo() = -339 + 1.93.67 X - 49.77 x2 + 6.979 X 3-0.5243x4 + 0.01672 x5 + 180.42e-X-0.00146eX - 0.274ln X(μH/km)[Mo(X)=142.5 + 45.96X -1.413x2-198.41n X(μH/km)
当X>6时
ReMo(X)= -23.21e-0.7X (μH/km)(5.2.2)
(5.2.3-1)
(5.2.3-2)
(5.2.3-3)
(5.2.3-4)
ImMo(X)= -400X-2(μH/km)
[Mo(X) = 400X-2(μH/km)
X =αa,α =/μo(1 / m)
式中Re—复数实部(Real Part)符号：Im—复数虚部(ImaginaryPart)符号：X
计算参数(无量纲)：
一送电线路与电信线路间接近段的等值距离(m)；—50Hz大地电导率(103s/m)：
-计算参数(有量纲)
真空磁导率，=4π×10-7岩(H/m)(5.2.3-5)
(5.2.3-6)
5.2.4两无限长线路斜接近及交叉时，如图5.2.4所示，互感系数可按式(5.2.4-1)或式(5.2.4-6)计算。
电信线路
LP=L-L4
送电线路
L,=L+L
电信线路
送电线路
图5.2.4送电线路与电信线路斜接近或交叉相对位置图当按复数计算Mo(X)时
[M(X)=(XB)T(XA)
式中 T(X)=
X Mo(X)dx,XA =αaA,XB=αaB。(5.2.4-1)
当电信线路在送电线路一侧斜接近时，使用“_”号：当电信线路与送电线路交叉时，使用“+”号，分别用T(X)的实部或虚部按式(5.2.4-1)计算Mo(X)的实部或虚部。当电信线路在送电线路一侧且斜接近的角度很小，即αaA～αaB时，式(5.2.4-1)的数值aa=
不定，此时可按
αaA+αaB
T(X)的多项式计算公式：
当X≤6时
并按平行接近计算互感系数。
ReT(x)= 323.36X -0.845x2 + 7.979x3-1.2404x4+0.0884x5-0.00254x6-200XlnX
+0.001215e× (μH/km)
ImT(x)=180.42-338.73X +96.84x2 -16.59x3+1.745X4 - 0.105x5 + 0.00279 x6-180.42e-X - 0.00146eX
-0.274 X ln X(μH/km)
当X>6时
ReT(X)= 444.218 + 33.157e-0.7X (μH/km)ImT(X)= -444.29 + 400X-1(μH/km)当按模值计算Mo (X)时
[Mo(X)_ S(XB)+S(XA)
式中 S(X)=[M(x)ax o
正、负符号等的使用同式(5.2.4-1)：S(X)的多项式计算公式：
当X≤6时
S(X)= 340.9 X + 22.98x2 - 0.471x3-198.4 X ln X(μH/km)
当X>6时
螂 S(X)= 701.69 - 400X-(μH/km)5.2.5在大地电导率小的地区可考虑互感有限长校正系数，可按附录A计算。5.2.6电信电缆线路遭受送电线路磁危险影响的计算长度应按下列情况确定：5.2.6.1电信电缆线路装设有隔离变压器时，应按隔离变压器分隔段长度单独确定(5.2.4-2)
(5.2.4-3)
(5.2.4-4)
(5.2.4-5)
(5.2.4-6)
(5.2.4-7)
(5.2.4-8)
5.2.6.2电信电缆线路在无人增音站采用了防护滤波器时，宜按无人增音段长度确定5.2.6.3电信电缆线路在无人增音站无分隔防护装置时，应按远供电源段长度计算。5.2.7对非电气化铁道的铁路信号电线路及自动闭塞区间轨道电路磁危险影响可按式(5.2.1）计算。其计算长度应按下列情况确定。5.2.7.1继电半自动的闭塞线路或自动闭塞的方向及报警电路，按相邻两车站间的闭塞线路长度计算。
5.2.7.2自动闭塞区间的轨道电路应按影响段内自动闭塞区间轨道电路的实际长度计算。在无具体长度时，可按1~2.5km计算。5.2.7.3遥控、遥信线路应按实回线长度计算。5.2.8当不考虑送电线路的避雷线返回电流作用时，避雷线屏蔽系数应按附录C的式(C.0.1）或式(C.0.2)计算。
5.2.9有接地金属护套的电缆，应考虑电缆护套的屏蔽作用。屏蔽系数可通过实测求得，如无实测资料时，可按下列方法取值：电信电缆线路固有屏蔽系数Si，可根据电信电缆结构特性分别从附录C的附图C.0.4-1~附图C.0.4-10中查得。电信电缆线路实效屏蔽系数，可按工程具体条件选用式(C.0.5.1-1)、式(C.0.5.2-1)或式(C.0.5.3-1)计算。
5.2.10当送电线路或电信线路与铁道相距较近时，应考虑轨道的屏蔽作用。无实测资料时可参照附录C附表C.0.6选用。
5.2.11当送电线路或电信线路经过城市、工矿企业地区，可考虑该地区城市环境屏蔽系数。5.2.12当送电线路与电信线路侧都存在接地屏蔽体时，总的屏蔽系数为两者屏蔽系数的乘积。但对于同一线路侧有多条屏蔽体存在时，应考虑屏蔽体间的相互影响，其综合屏蔽系数可参照附录C的式(C.0.3)计算。5.2.13电信线路上的磁感应对地电压，根据电信电路类型、终端特性，应区别下列三种情况进行计算。
5.2.13.1电信线路两端绝缘。
如图5.2.13所示单向供电时：
K电信线路N
送电线路
图5.2.13送电线路与电信线路间相对位置图(1)电信线路首端0处的磁感应对地电压U。K为nEik
Uok =Z
（L,+2LBi\\(V）
(5.2.13-1)
式中L—电信线路第i段的长度(km)：LBi一电信线路第i段末端到终端局(B局)的距离(km)LABA、B两电信局间电信线路总长(km)：Eik送电线路在K点发生一相接地短路故障时，电信线第i段的磁感应纵电动势。当i段存在重复感应区或反感应区时，E应是在各种情况下感应的代数和Eik=ZI,oM;Lp;K(V）(Is 是一个代数值)(2)电信线路沿线各点磁感应对地电压UU; =Ui-1 -E; (V)
式中Ui-1—电信线路上第i-1点的磁感应对地电压(V)：E一电信线路上第i段的磁感应纵电动势(V)維。双向供电时，分别按单向供电计算，然后代数相加。5.2.13.2电信线路一端接地一端绝缘：(1)电信线路绝缘端磁感应对地电压UinUin=E，
(2)电信线路接地端磁感应对地电压UgUg=0
(5.2.13-2)
(5.2.13-3)
(5.2.13-4)
5.2.13.3电信线路两端接地，当两侧电信终端局避雷器动作，对应送电线路事故点K的电信线对地电压按下式计算
F + F+L FU(V)
式中L1、L2一一电信线路与送电线路事故点的对应点到两终端局的距离(m)維：EI、E2——LI、L2两线段上的磁感应纵电动势(V)維：Ui、U2——电信线两终端局避雷器接地电阻压降(V)当E>E2时，U,取负值：当E2>E,时，U2取负值。(5.2.13-5)
5.2.14对有线广播线路的信号线和用户线应分别计算危险影响。考虑维修人员安全，对有线广播馈电线可作危险影响验算。5.2.15对装有放电器的电信线路，应考虑和计算放电器动作时，电信线路导线的对地电压，可按附录B所列公式计算。
5.3电危险影响计算
5.3.1在中性点不直接接地系统中，发生一相接地短路故障时，对邻近的架空电信明线，电感应人体电流应按式(5.3.1)计算m'
fUn[Zn(a)LPQ,Q2
Ib =18-
m+m'+2
+(a)±N(a) PQ, l-(mA)
式中m’—人体碰触对地绝缘的电信回路导线数(如双线回路m=2，双幻回路m=4)：一电信线路接地导线数(系指单线电话，单线电报和单幻电报等)：m
一避雷线屏蔽系数，有避雷线时取P=0.75：-树木屏蔽系数，靠近送电线3m以内有连续树木时取Q1=0.7：Q2——树木屏蔽系数，靠近电信线3m以内有连续树木时取Q2=0.7：n(a
一平行段耦合系数的函数，应按表5.3.1选用：一斜接近或交叉跨越段耦合系数的函数,应按表5.3.1选用：f送电线路电压频率(Hz)：
aA、aB-
-送电线路额定电压(V)維：
-电信线路长度(km)維：
-送电线路与电信线路间斜接近段Lp或交叉跨越段Lp两端的距离(m),见图5.2.4：在式(5.3.1)的第二项中，斜接近段取“_”号，交叉跨越段取“+”号。
表 5.3.1n(a)、N(a)函数表达式条件
α2+(b+c)2
aα2 +(b-c)2
α2+(b+c)2
α2+(b-c)2
注：b一送电线路导线对地平均高度(m)：一电信线路导线对地平均高度(m)a
5.3.2在送电线路与电信线路的全部接近长度Lp中，若接近距离全部大于下式计算值时，电危险影响可忽略不计，当频率为50Hz时α=,L(m)
-送电线路电压(V)維：
接近长度(km)。
6防护措施
6.0.1当送电线路对电信线路产生危险影响时，应采取防护措施以保证人身设备的安全。防护措施应根据送电线路和电信线路的等级、安全和质量进行技术经济比较来确定。可选用下列防护措施。
6.0.1.1在送电线路方面：
