【化工行业标准(HG)】 热熔胶粘剂熔融粘度的测定

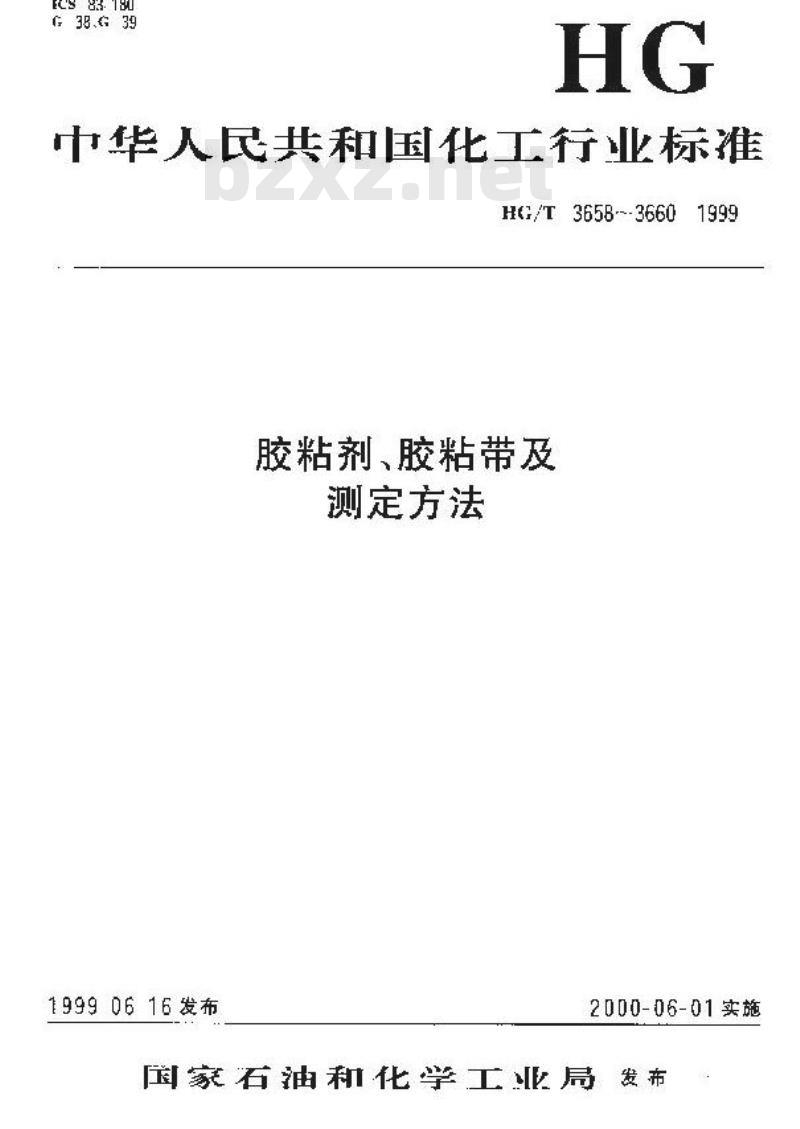

ECS83.180
中华人民共和国化工行业标准
HG/T3658~36601999
胶粘剂、胶粘带及
测定方法
19990616发布
2000-06-01实施
国家石油和化学工业局发布
备系号：3885—1999
HG/T3660—1999
本坏准尼等效采用日本上业标准15K82—184格熔胶粘齐的培粘度试验方法>制定的本标推与 TIS K 6952 的主要差:本标准法中使用的的度计不无同一型号。本标准由中华人民实和原化学工业部找未监督可提品：本杯准出全国胶粘剂标准化技术委员会归。本标准起单单位：工海蒙校制品研究所：本标准土要蓝人：陆志芸、所仁芬本标准中全国胶粘剂标化学术委员会负责解释。13
中华人民共和国化工行业标准
热熔胶粘剂熔融粘度的定
TesilngMethodsforMell Flscoslty otIot-melt Adheaives1范国
IG/T36601999
本标准规定了热熔改粘剂在1U（时溶融粘度的谢定：也可根据需要商定采用其他试登温度。本标准根据试详压的不同分别用鼻克（Brkel)型单商流转式度及简旋转式粘计定热熔胶粘剂的熔独格质：
本殊准闭定的穿粘最人可到2GCPa+52引用标准
下列惊准所包含的条支，通过企本标准中引用面均收为本标准的条文。个标班出版时，所示版本均为右效，存标常都会被修订，信用标流的各方虚模讨使压下测坏准量新版本的可能性。(B/T2918—您攀称试样次态调书和试龄的标准环境3原理此内容来自标准下载网
境转站度计测定的粘也足到力格店，炼期的热炼胶粘剂尼非牛顿沐怀，狂意尊切这理与相刘应的剪刘应方之比不起定值。
将一定量的热资疫在给定杀件下加热，当熟游胶温发达到试验湿度时，选挥适实的精度斗转了，转速，开动料废计，记录下粘度数效值，4器
4.1鲁克(Brukril1型筑转枯度计(A法>;套筛型能转样度计(I法）。4.2不锈银或玻需容能：
A法：使220mL成502m的人诱钢减我璃弃器.法，使用内径为Amn、离为35mm以上的感光或位用粘底门雕的容器。4.3油沿：混度波动范巨=3℃，
4.4盟度计：分准值为C.。
5试样的状态调节和试验重的温度及湿读5.1试群在试验前根据[F2318规定在23士2以及相对湿度（0±5%下进行：2：以上的状态调节.出可限据需要商定采用其栏的讨间：5.2试验在与5.用同的温度效鼠度的后验室内进行，6操作步筹
6.1A达：布鲁克(Trankiteld)型旋转物度计.6.1.1将术钊或玻案器放人油裕中.将油裕施度控制在[50t国家石油和化学工业周19990616批准20C00621实施
耳G/T36601999
5.1.2将足量顶先加热效近成验度的试样例人穿器中,用或璃授批并热培胶直至+品光企熔融，些温定计插人试杆中出测量组度，5？3账让推的预谢粘度，选择适宜的转子，把粘度计谢节创水平位胃.将转子卡当漫人试样心部位，并使液面次到转子位标浅。6.4详盗度达到(181一1)后.开动筑我粘度计。6.1.5逆择转速使指示偿坐刻的15%~池坐以，功测料度为1a，s左左时益转3in后孕指计诚数；预即杆质为1301a·左右时，益转in后记录指针读数.6.1.6个试栏测定三次，每流试烩都而新的试摊6.2B法会微型整转粘：
6.2.1将试栏装人粘度计附带的容器量，升收人油中，资汕裕蕴变控制在1R℃。6.2.2试样熔融后·用溢变计测录温度待对变到达8士1)心后.但温15mia6.2.3根据试详颈粘比，择通方为转子和转速，把粘度以调书到水平位，开动站度计使指示值在的%为范由内。记采粘度指针稳是值6.2.4每个试样测恶三实，每试验前用新的式样。7计筛
按下式训算。对三个试详所测的该效值乘以所用的粘度计转于，转遂的按微系数，分别再出试样展，求出一个试样能算术平均（整的有效激学位）。R=K.5
成十：
粘度.z.
所升的粘计转子，转速所衍止的换算系激；充粘计刻理校上读取的指示值.
A法中达片为51-L（大供护架)和试样量为3m.时，指示供需买以表：中的递正系数。表1修工系数
1）栏量为2C>m时不直使川A1转了，B试验报告
试验报竞应包括如下出客
a）样品来源环、种类，步造日期就批号，试格口期：）试样次感调可的温度、函度及时间：：）试验力法（4法法
d）析度计的型号、转了,转违、旋转川;）试验站果（起及试临温）：
）其他持报告的内客。
快工系新
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
