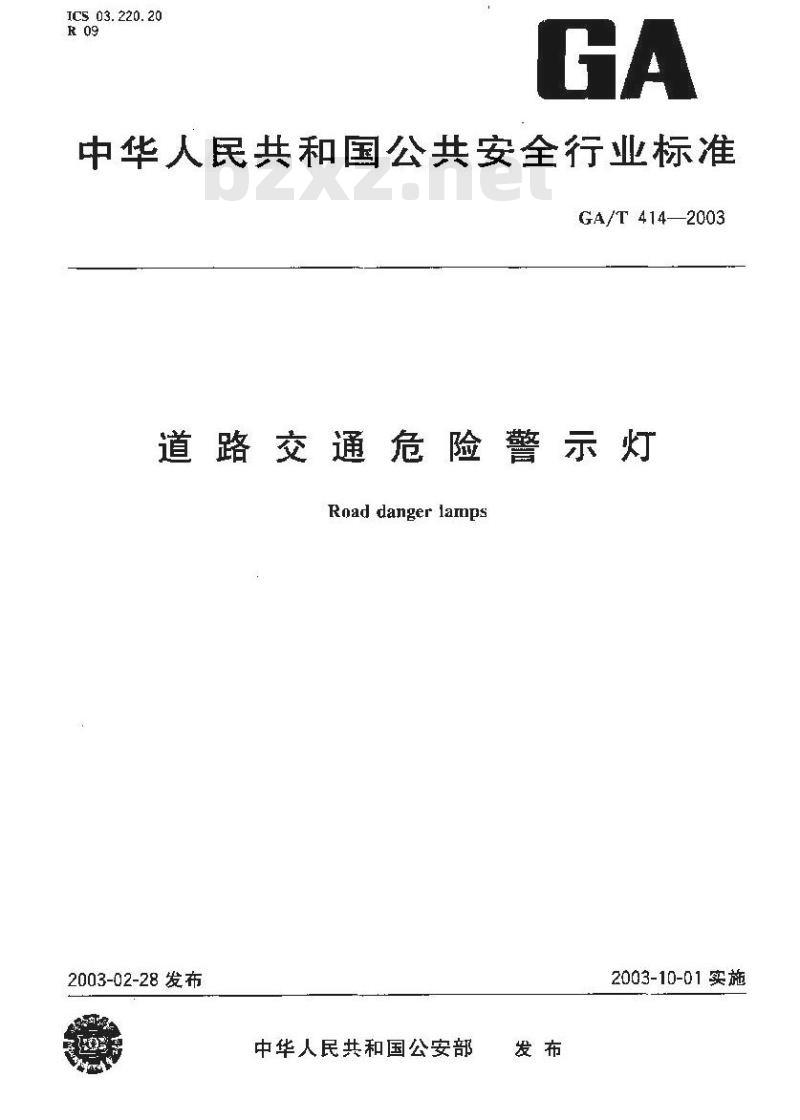

【公共安全行业标准(GA)】 道路交通危险警示灯

ICS 03. 220. 20
中华人民共和国公共安全行业标准GA/T414—2003
道路交通危险警示灯
Road danger lamps
2003-02-28发布
中华人民共和国公安部
2003-10-01实施

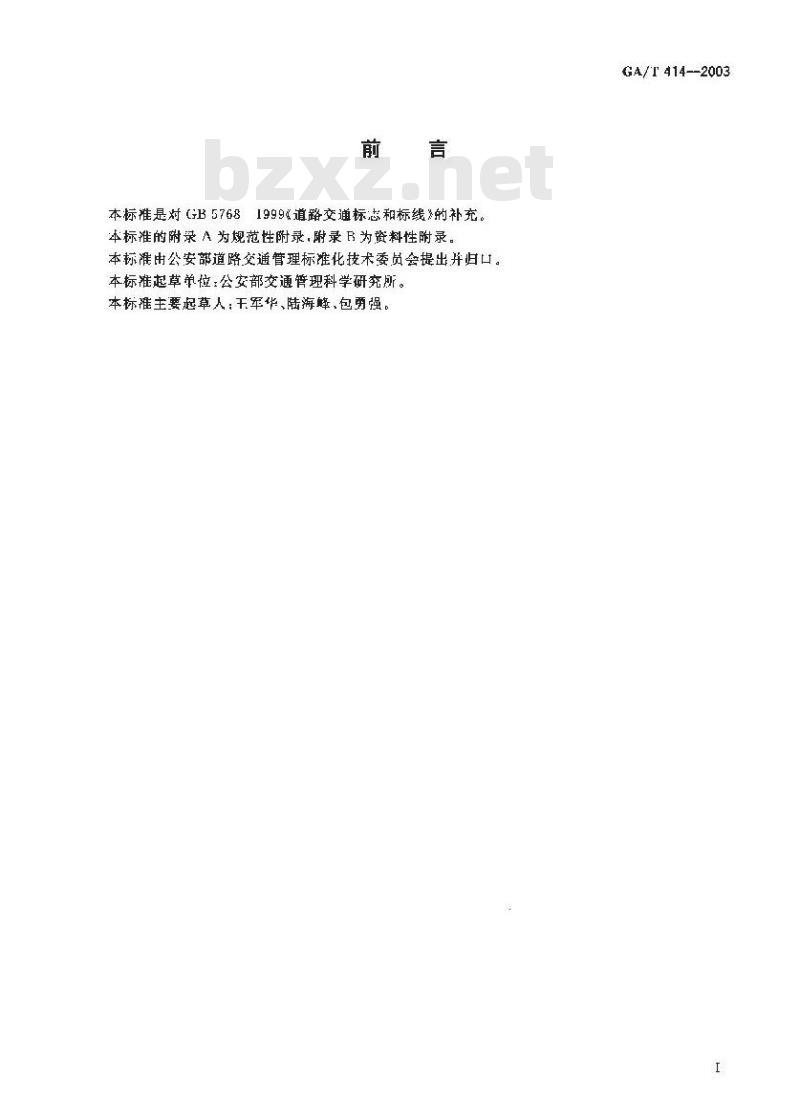

本标准是对GB 5768
1999元道路交通标志和标线》的补充本标准的附录A为规范性附录，附录R为资料性附录本标准由公安部道路交通管理标准化技术委员会提出开归口。本标准起草单位：公安部交通管现科学研究所。本标准主要起草人：王军华、陆海蜂，包勇强。GA/T 414--2003
道路变通危险示灯
GA/T414—2003

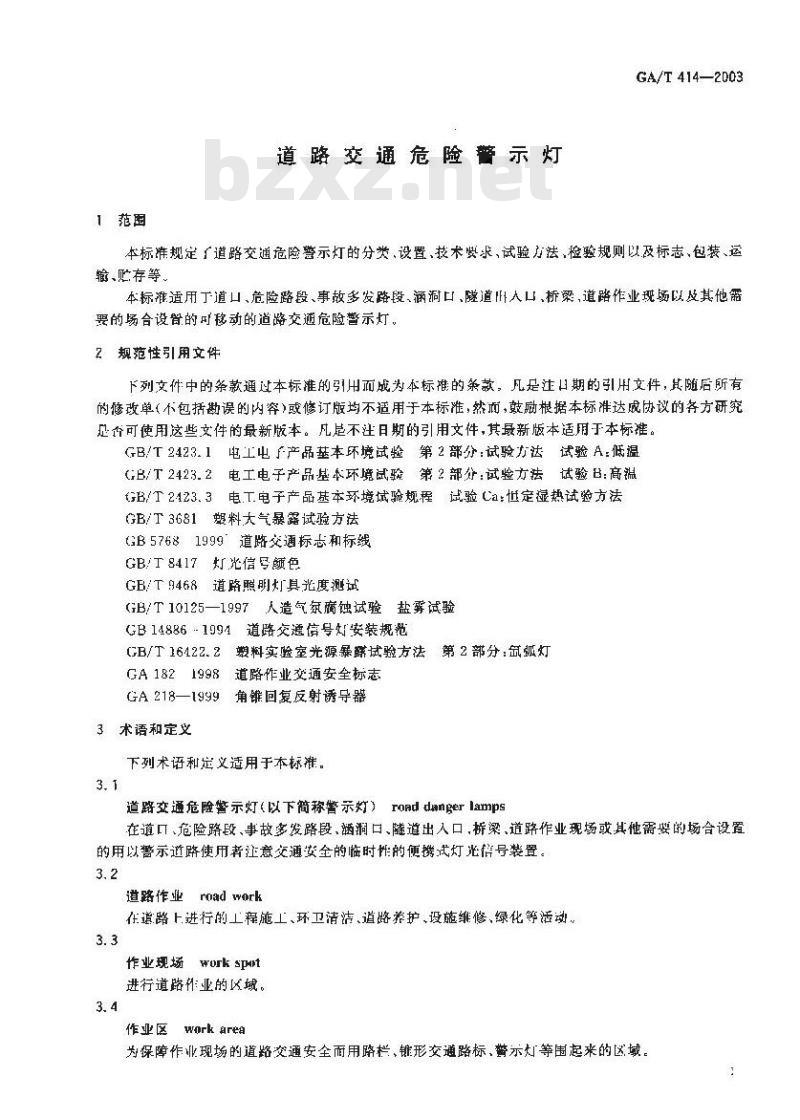

本标准规定广道路交通危险警示灯的分类、设置，技术要求、试验方法，检验规则以及标志、包装、运输、贮存等、
本标准适用丁道、危险路段、事故多发路段、涵洞口、隧道H人口、桥桑，道路作业现场以及其他需要的场合设曾的可移动的道路交危险警示灯。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2423.1电工电产品基本环境试验第2部分：试验方法试验A：低温GB/T2423.2电工电子产品基本环境试验第2部分：试验方法试验B：高温GB/T2123.3电T电子产品基本环境试验规程试验Ca：性定湿热试验方法GB/T3681塑料大气暴露试验方法GB57681999°道路交通标志和标线GB/T8417灯光信号颜色
GB/T9468道路照明灯具光度测试GB/T10125—1997人造气氛腐蚀试验盐雾试验GB14886：1994道整交遵信号灯安装趣范CB/T16422.2塑料实验室光源暴试验方法第2部分：疏弧灯GA1821998道路作业交通安全标志GA218—1999角锥回复反射诱导器3术语和定义
下列术语和定义适用于本标准。3.1
道路交通危险警示灯（以下简称警示灯）rord dangerlamps在道口、危险路段、事故多发路段、涵洞口、隧道出入口，桥梁，道路作业现场或其他需要的场合设置的用以警示道路使用者江意交通安全的临时性的便携试灯光借号装置。3.2
道路作业
road work
在道路上进行的工程施工、环卫清洁、道路养护设施维修、绿化等活动，3.3
作业现场
fworkspt
进行道路作业的区域。
作业区work area
为保障作业现场的道路交通安全而用路栏、锥形交通路标、警示灯等围起来的区域。GA/T 414—2003

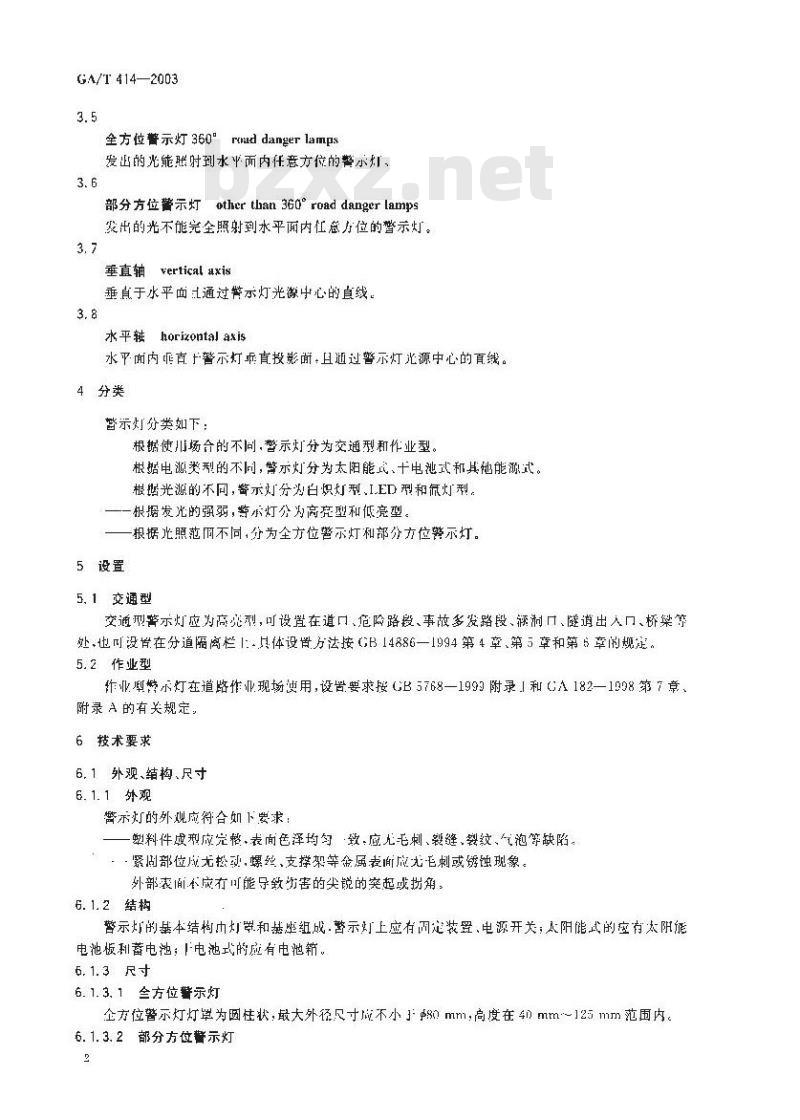

全方位警示灯360°rouddangerlamps发出的光能照时到水面内任意方位的警示灯，3.6
部分方位蓄示灯otherthan 360°roaddangerlamps发出的光不能完全照射到水平面内任总力位的警示灯。3.7
垂直轴
vertical axis
垂真于水平面通过警示灯光源中心的直线。3.8
水平轴horizontalaxis
水平面内直十馨示灯岳直投影且通过警示灯光源中心的线。4分类
警示灯分类如下：
根使川场合的不同，警示灯分为交通型和作业型根据电源类型的不同，警示灯分为太阳能式、十电池式和其他能源式。根据光源的不同，警示灯分为白识灯型、IED型和氛灯型，一一报据发光的强弱，等示灯分为高竞型和低亮型。报据北照范而不同，分为全方位警示灯和部分方位警示灯。5设置
5.1交通型
交通型等示灯应为高究型，可设置在道口、危险路段、事故多发路段、润口、隧道出人口、桥梁等处,也叫设在分道隔离栏1:-具体设骨方法按GB 14886—一1994第 4 章、第5章和第 6 章的规定。5.2作业型
作业型整示灯在道路作业现场用，设置要求按GB5768—一1993附录1和GA182—1998第7章、附录 A 的有关规定。
6技术要求
6.1外观、结构、尺寸
6.1.1外观
警示灯的外观应符合如下求
塑料件成型应完整.表面色泽均匀致.应无毛刺、裂缝.裂纹、气泡等缺陷。：：·紧剧部位应无松动.螺丝、支撑架等金属表面应光毛刺或锈蚀现象。外部表面不应有可能导致坊害的尖说的突起或拐角。6.1.2结构
警示灯的基本结构巾灯罩和基坐组成·警示灯上应有固定装置，电源开关；太阳能式的应有太阻电池板利蓄电池；1电池式的应有电池箱。6. 1.3尺寸
6.1.3.1全方位警示灯
企方位警示灯灯罩为柱状，最大外径尺寸成不小18mm：高度在40mm~125mm范围内6.1.3.2部分方位暂示灯
GA/T 414—20D3

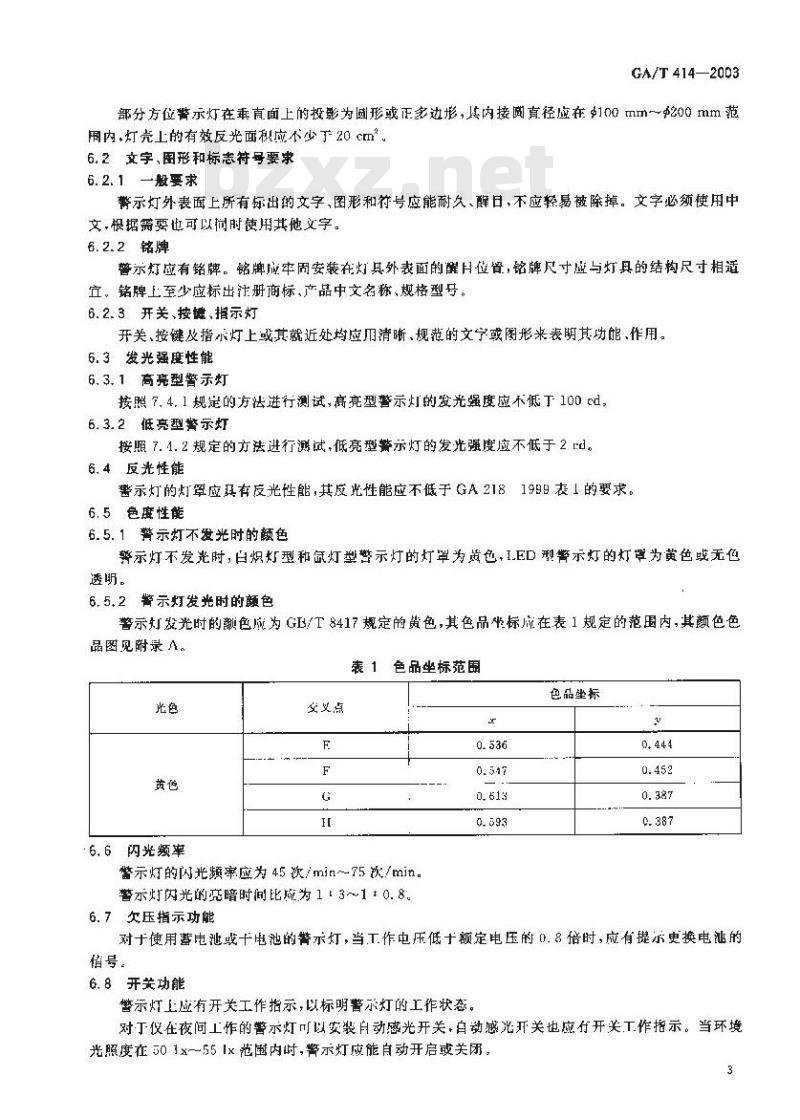

部分方位替示灯在垂直面上的投影为圆形或正多边形，其内接阅直径应在$100mm～200mm范用内，灯壳上的有效反光面积应不少于20cm6.2文字、图形和标志符号要求
6. 2. 1 一般要求
警示灯外表面上所有标出的文字、图形和符号应能耐久、醒日，不应轻感被除掉。文字必须使用中文根据需要也可以间时使用其他义字。6.2.2铭牌
警示灯应有铭牌。铭牌成牢固安装在灯具外表面的醒位骨，铭牌尺寸应与灯具的结构尺寸相适宜。铭牌上至少应标出注册商标、产品中文名称、规格型号。6.2.3开关、按键链、指示灯
开关、按键及指小灯上或其就近处均应用清晰、规范的文宁或阁形来表明其功能、作用。6.3发光强度性能
6,3.1高亮型警示灯
按照7.4.1规是的方法进行测试，高亮型警示灯的发光强度应不低丁100cd，6. 3.2低亮型整示灯
按照7.1.2规定的方法进行测试，低亮型警示灯的发光强度应不低于2:d。6.4反光性能
警示灯的灯罩应具有反光性能，其反光性能应不低于GA2181999表1的要求，6.5 色度性能
6.5.1警示灯不发光时的颜色
示灯不发光时，白炽灯型和氙灯型替示灯的灯罩为黄色，I.ED型警示灯的灯罩为黄色或无色透明。
6.5.2酱示灯发光时的颤色
警示灯发光时的颜色成为GB/T8417规定的黄色，其色品坐标成在表1规定的范围内，其颜色色品图见附录。
表1色品坐标范围
6.6闪光频率
交义点
警示灯的闪光频率应为45次/min～75次/min。警示灯闪光的宽暗时间比应为13~110.8。6. 7 欠压指示功能
色品坐标
对于使用善电池或十电池的警示灯，当工作电压低十额定电压的0.8倍时，应有提示更换电泄的值号。
6. 8 开关功能
警示灯上应有开关工作指示，以标明警示灯的工作状态。对丁仪在夜间工作的警示灯可以安装自动感光开关，自动感光开关也应行开关工作指示。当环境光照度在501x--551x范内时，警示灯应能自动开启或关闭，GA/T 414—2003
6.9持续工作性能
警示灯底能持续120h发出亮光。在持续发光1201后，警示灯的发光强度应不小于6.3规定值的50%。6. 10 耐温性能
警示灯的正常工作温度范围成为40℃～80℃在此温度范围内警示灯应无开裂、变形、变色等现蒙发生。
6. 11耐遵热性能
警示灯在湿热环境中应能正常工作，按7.12要求迹行试验后，应光川製、变形、变色等现象发生。6. 12 耐盐雾腐蚀性能
警示灯在盐募环境中应能正常工作，按7.13要求进行试验后，念属部件应无锈蚀现象，6. 13防雨性能
警示灯在 21. 5 I./min 淋雨量的环境中应能正常工作。6.14防尘性能
警示灯在粉尘环境中应能正常工作，试验后的发光强度成不低十6.3规定值的80呢。6、15机械强度
替示灯应能经受7，16规定的试验，试验后成能正带工作，灯体应役分离或破碎：太阳能式和下电池式警示灯在更换电源装置后应能正常工作。6.16结构稳定性
警示灯应能经受7.17规定的试验·试验中警示灯不应翻例。注：附录 B中图 B, 2 规定的样式无此性能要求.6. 17耐候性能
警示灯的灯壳经受7.18规定的试验后，色度性能应符个%.5的规定,应无粉化、变色、浸蚀或变形。7试验方法
7.1试验环境要求
如没有特别说明，本标准涉及的试验通常在以下环境中进行：环境温度：0℃~40℃t
环境相对湿度：45%~80%。
7.2外观,结构尺寸检查
H视及用量具检查示灯的外观,结构和尺寸，应符合6.1的各项规。7.3文字，图形和标志符号检查
a）日视检查警示灯的外包装及标志、标签及产品梳跨合格证应符合第9章的要求。日视检查督示灯铭牌，开关，按键，指示灯等标有文字、均形的地方-具表示方法应符台6.2的6)
客项要求。
分别用有水，SAE5W-30润猎油、0号柴油及90号以上汽油的棉布分别连续擦拭警示灯文宁、图形、标志符号 1 min,试验后成符合 6. 2. 1 的要求。7.4发光强度测试
7. 4. 1一般测试要求
a）测试的试验室和测试设备应符合（B/T9468的规定。b）测试距离成符合照度与臣离平方成反比的定律。额定电正下点亮警示灯，待其发光趋于稳定后，测量发光强度，7.4.2
全方位暂示灯
以肾示灯光源中心为中心点，乘真轴上下5”水平轴左存150范围内，测量最小发光强度值，应符4
合 6,3,1的要求。
7.4.3部分方位替示灯
GA/T 414—2003
以警示灯光源中心为中心点，垂直轴上下5°、水平轴左右10范围内，测量最小发光强度值，应符合6.3.2的要求。
7. 5反光性能测试
按照GA218—1999规定的方法进行测试，应符合6.4的要求。7.6色度性能测试
7.6.1警示灯不发光时的颜色
H视判定替示灯不发光时灯罩的颜色，应符合6.5.1的要求。7.6.2警示灯发光时的颜色
用光谱法测试警示灯光色的色品坐标，应符合6.5.2的规定。7.7闪光频率测试
在额定电压下，用频率计或示波器测基警示灯的闪光频率和亮暗时间比，应符合6.6的规定。7.8欠压指示功能检查
使警示灯处于连续工作放电状态，用电压表、电流表监控放电过程，目视观察欠压指示信号，应符合6.7的要求。
注：本项试验仪对使用蓄电池和十电池的誉示灯作要求。7.9开关动能检查
日视检查警示灯的开关工作状态指示装置，应符合6.8要求。对于使用白动感光开关的警示灯应进行以下试验：在暗室中进行测试.除测试用可调光源外，测试时应无其他照明。替示灯和光照度计放置在同…·水平面上，可调光源、光照度计的探测器、警示灯的感光开关处于同一垂直平面内·光照度计的探测器到可调光源的距离与警示灯的感光开关到可调光源的距离相等，警示灯感光开关朗向可调光源。调节调光源，使光照度发生变化，记求的感光开关自动、关闭时的光照度应符合6.8的要求。7.10持续工作时间检查
使警示灯处于工作状态，记录其连续工作时间，并复测其发光强度，应符合6.9的要求。7. 11耐温性能试验
7. 11. 1耐高温试验
试验设备应符合GB/T2423.2的要求。将警示灯按正常工作状态放人试验箱，并与试验箱内壁保持大于100mm的距离。试验温度80℃土2℃，试验中观察并记求灯的工作状况，持续4h后，取出灯并在室温下放曾1h，检灯减符合6.10的发求。
7.11.2耐低温试脸
试验设备应符合GB/T2423.1的要求。将警示灯按正常工作状态放人试验箱，并与试验箱内壁保持大于100mm的距离。试验温度一40℃上3℃,试验中观察并记录灯的工作状况,持续4h后,取山灯并在室温下放置 1 h,检查灯应符合6.10的要求，
7.12恒定湿热试验
试验设备应符合GB/T2423.3的要求，将警示灯按正常.T.作状态放人试验箱，并与试验箱内壁保持大于100mm的距离。试验温度40℃土2℃,相对湿度93%一3%，试验中观察并记录灯的T作状说，持续 48h后,取出灯并在案温下放置Ih,捡查灯应符合 G.11 的要求。7.13盐雾试验
GA/T 414—2003
将非工作状态的警示灯以正常工作位置放置在盐雾试验箱内，按GB/T10125—1997规定的要求在96h内每隔45min喷雾15min进行试验。试验后，灯具在室温下放置1h，然后用流水清洗掉试样表面的沉积物，通电并目视检查，应符合6.12要求。7.14防雨试验
将警示灯以正常工作状态放置在试验台上，试验台转速为171/min，摆管摆动角度土60°，喷水量24.5L/min，试验持续时间30min。试验中观察并记录灯的.工.作状况，应符合6.13的要求。7. 15防尘试验
将警示灯以正常工作状态放人试验箱，并与试验箱内壁保持大于100mm的距离。粉尘晕为2kg/m.在2h内每隔15min扰动粉尘10s，试验中观赛并记录灯的工作状况，试验后取出灯并擦净，测试其发光强度，应符合6.14的要求。7.16机械强度试验
7. 16. 1跌落试验
将装有电池的处于非工作状态的警示灯从 1 m的高处自出落体至混凝土地面 2 次,第一次灯的底部落地，第二次灯的侧面落地，试验后检查应符合6.15的要求。7.16.2冲击强度试验
如图1所示，警示灯接正常工作位费放置在混避j:地面上，将质量为1kg土0.05kg的实心钢球悬挂在长1,74 m、直径 1,3 Imm 的细钢丝上，钢丝悬挂点位于灯的止上方。将钢球提升至水平位暨·然后释放钢球，使钢球撞击归罩的中心位置。在灯罩的另一面，重复上述试验，试验后检查灯应符合6.15的婴求。
主g±0.g实心钥理—G
酱示灯
图1冲击强度试验示意图
7.17结构定性检查
将替示灯以正常工作位置放置在与水面成15\月表面摩探系数不低丁0.7的平面工，观察警示灯的状态，应符台6.16的要求。
注。附录 B中图 B.2规定的样式不进行该项试验.7.18耐候性能试验
7.18.1试验的选择
人工气候加速老化试验不完全等向自然暴麟试验，应根据客户的要求选择进行白然暴露试验或人工气候加速老化试验。
7. 18. 2自然暴露试验
参照GB/T3681将示灯的灯壳安装在至少于地面0.8竹的曦晒架上，其正面朝向止南方，与6
GA/T 414--2003
水平面呈45\十1\，灯壳表面不应被其他物体邀挡阳光。试验地点应尽可能近似实际使用环境。然暴露试验时问为2年。试验后检查灯壳，应符合6.17的要求。7. 18.3人工气候加速老化试验
试验装置应满足GB/T16422.2的要求，警示灯的灯壳经受的辐射强度为1000W/m土200W/m，辐射强度偏差不大于土10%，黑板温度为63℃±3℃C，相对凝度为65%±5%，喷水周期为18min/102min（喷水时间/不喷水时间）。每24h为1个试验循环，试验持续时问为20个循环。试验后检查灯壳，应符合6.17的要求。
8检验规则
8.1检验分类
警示灯的检验分为型式（定型)检验和出厂检验。8.2型式（定型)检验
B.2. 1 检验机构
警示灯的型式（定型）检验应由经过中国实验室国家认可委员会认可的产品质量监替检测机构进行。
8. 2. 2 检验条件
警示灯的型式(定型)检验在以下并种情况下进行：产品新设诈试生产
转产或转厂，
停产后复产：
结构、材料或工艺有重大改变：-国家有关产品质量监督检测机构提出要求，合同规定等。
8.2.3检验要求
型式(定型)检验的项日及试验顺序见表2.进行型式(定型)检验需由中请产品型式检验者提供：用户说明书。说明书中应给出详细的操作、维护，维修说明，接线图或电气原理图，还应给出会影响使月者人身安全的有关提示信息；试验用警示灯3只
其他试验用警示灯部件。
8.2.4检验判定
按衣2的规定进行型式（定型）检验，如果有项试验不符合要求，则划定该型号警示灯型式（定型）检验不合格。
表 2试验项目和试验顺序表
型式(定型）
试验项目
外观、结构、尺寸检查
文字，图形和标志符号检查
发光强度测试
反光性能测试
色度性能测试
试验方法
出厂检验
型式（定型）盘验
样品编号
GA/T 414—2003
试验项目
闪光频率到试
欠压指示功能检查
开关功能检查
持续工作时间查
耐高温试验
低溢试验
恒定湿热试验
盐等试验
防雨试验
防尘试验
跌蒋试验
件击强度试验
结构稳定性检查
酮候性能试验
8.3出厂检验
8.3.1检验要求
试验方法
表2（续）
型式(定型）
出厂检验
型式（定型)检验
样品编号
型式检验合格后，在产品用厂前，应按照表2规定的项日逐台对警示灯进行出厂检验。8.3.2检验机构bzxz.net
出厂检验可以由制造！的质检部门进行，也可以委托符合8.2、1要求的实验率进行。8.3.3检验判定
出厂检验生产厂家按表2规定的项月进行，如果有一项试验不符合要求，则判定该台警示灯出厂检验不合格,应进行返工或返修后重新检验。9包装、标志
9.1包装
誉示灯的包装应符合防潮、防撞击、防挤压、防腐蚀的要求。单个包装好的产品均应有产品使用说明书、产品检验合格证、产品售后服务卡及共他附件等，9.2标志
警示灯产品包装上应有清晰持久的标芯。标志应标明中文产品名称、型号和规格，商标、生产企业名称和地址、产品所执行的或符合的标准编号及名称。10运输、贮存
10.1运输
包装好的警示灯产品应能承受汽车、火车，轮船和飞机等的运输。10.2贮存
警示灯产品的贴存环境温度-·13℃~40℃，和对湿度小大十80。8
(规范性附录）
道路交通危险警示灯灯光颜色色品图GA/T 414—2003
道路交通危险警示灯灯光额色色品图见图A.1。图A.1是在CIE1931色度图上画出的红色、黄色绿色、蓝色和白色光信号颜色的充许色度区域。0.9
图A,1
GA/I414—2003
(资料性附录）
道路交通危险警示灯样式
道路交通危险警示灯的样式见图B.1、图B.2,图B.3。以下样式仅作参考，实际应用中的样式不仅限十以下样式，
