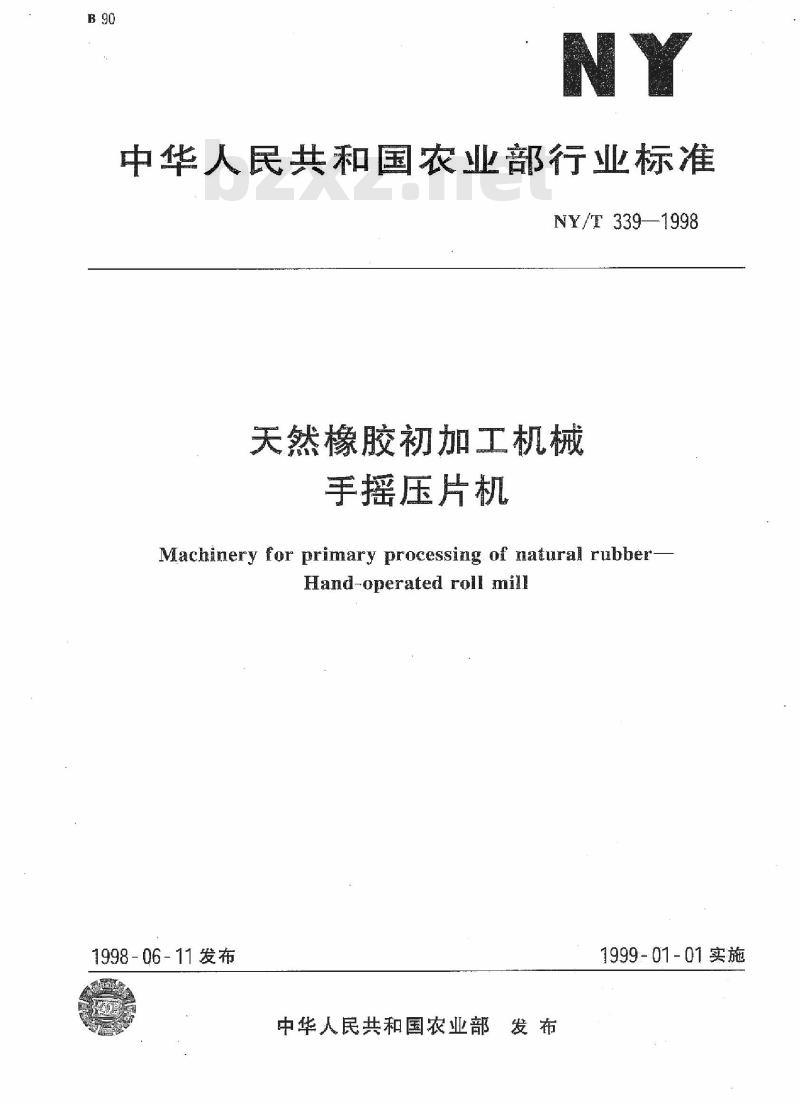

【农业行业标准(NY)】 天然橡胶初加工机械 手摇压片机

中华人民共和国农业部行业标准NY/T 339-1998
天然橡胶初加工机械
手摇压片机
Machinery for primary processing of natural rubber-Hand-operated roll mill
1998-06-11发布
中华人民共和国农业部发布
1999-01-01实施
NY/T339—1998

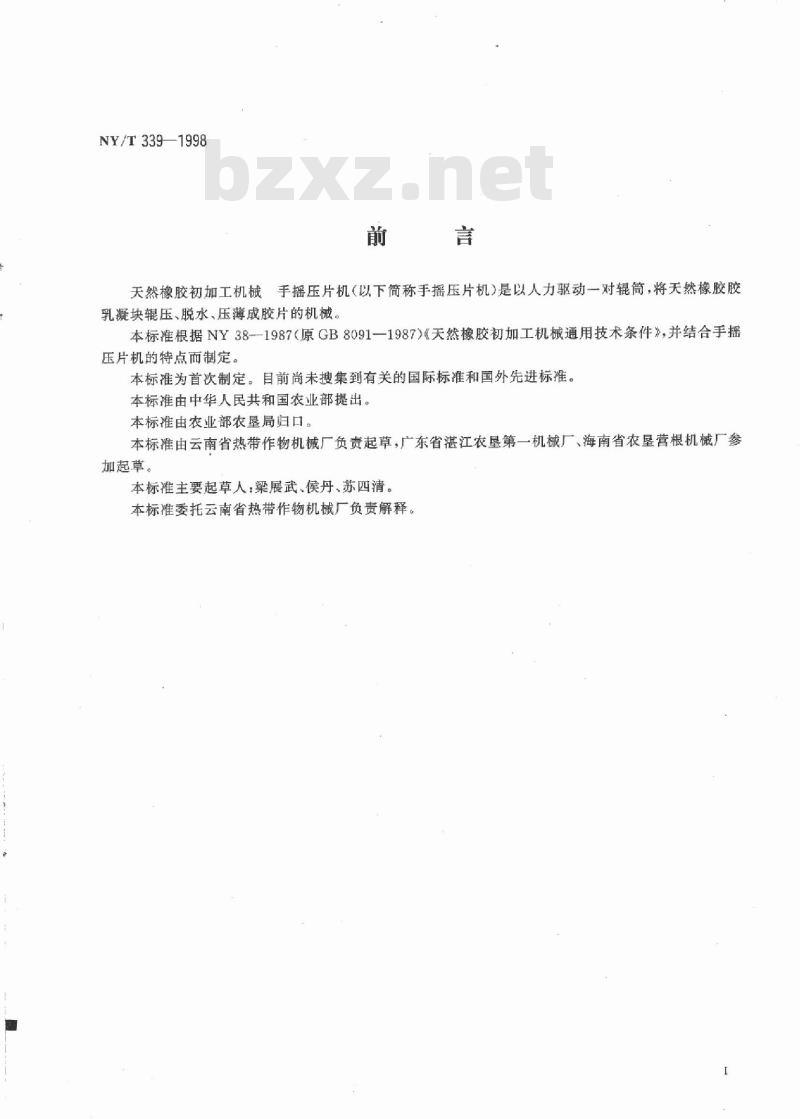

天然橡胶初加工机械手摇压片机（以下简称手摇压片机）是以人力驱动一对辊筒，将天然橡胶胶乳凝块辊压、脱水、压薄成胶片的机械本标准根据NY38--1987（原GB8091-1987）《天然橡胶初加工机械通用技术条件》，并结合手摇压片机的特点而制定。
本标准为首次制定。目前尚未搜集到有关的国际标准和国外先进标准。本标准由中华人民共和国农业部提出。本标准由农业部农垦局归口。
本标准由云南省热带作物机械厂负责起草，广东省湛江农垦第一机械厂、海南省农垦营根机械厂参加起草。
本标准主要起草人：梁展武、侯丹、苏四清。本标准委托云南省热带作物机械厂负责解释。1范围

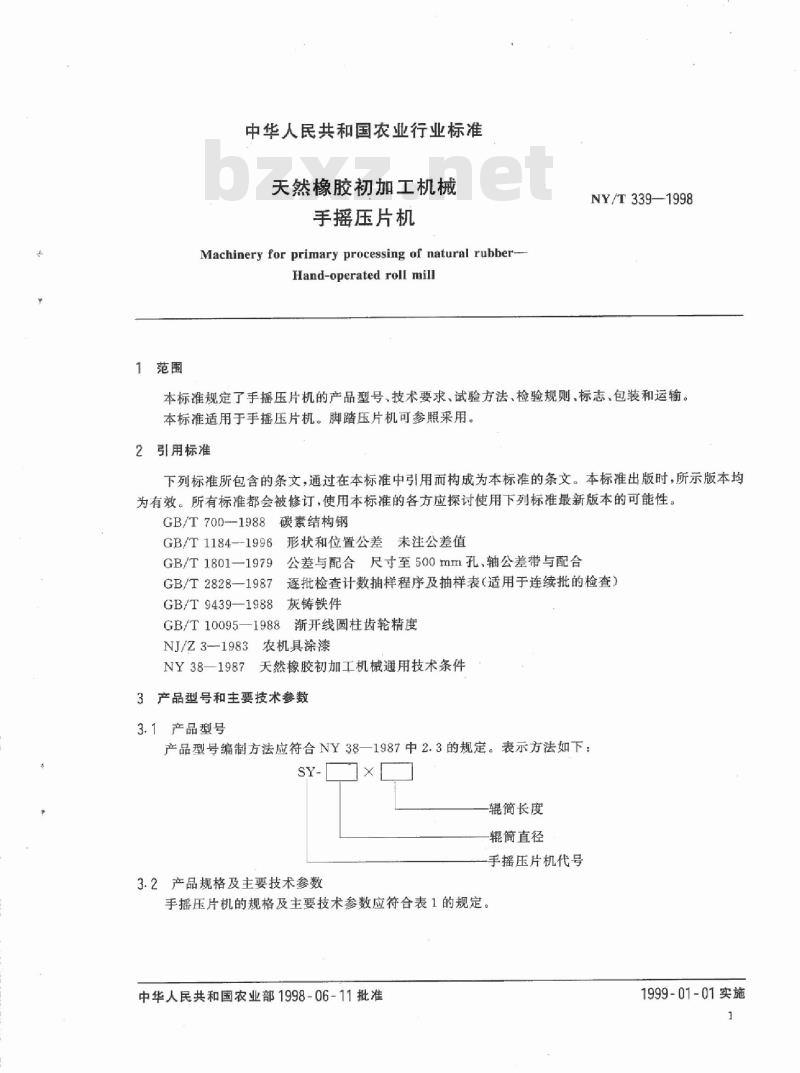

中华人民共和国农业行业标准
天然橡胶初加工机械
手摇压片机
Machinery for primary processing of natural rubber-Hand-operated roll mill
NY/T 339—1998
本标准规定了手摇压片机的产品型号、技术要求、试验方法、检验规则、标志、包装和运输。本标准适用于手摇压片机。脚踏压片机可参照采用。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T7001988
碳素结构钢
形状和位置公差未注公差值
GB/T1184—-1996
公差与配合尺寸至500mm孔、轴公差带与配合GB/T1801—1979
GB/T2828—1987
GB/T9439—1988
逐批检查计数抽样程序及抽样表（适用于连续批的检查）灰铸铁件
GB/T10095—1988渐开线圆柱齿轮精度NJ/Z3—1983农机具涂漆
NY38—1987天然橡胶初加工机械通用技术条件3产品型号和主要技术参数
3.1产品型号
产品型号编制方法应符合NY38—1987中2.3的规定。表示方法如下：SY-
3.2产品规格及主要技术参数
辊筒长度
辊筒直径
手摇压片机代号
手摇压片机的规格及主要技术参数应符合表1的规定。中华人民共和国农业部1998-06-11批准1999-01-01实施
辊筒尺寸（直径×长度），mm
螺距，mm
辊筒花纹
前后辊简速比
导程，mm
头数，头
生产率（干胶），kg/h
NY/T339-1998

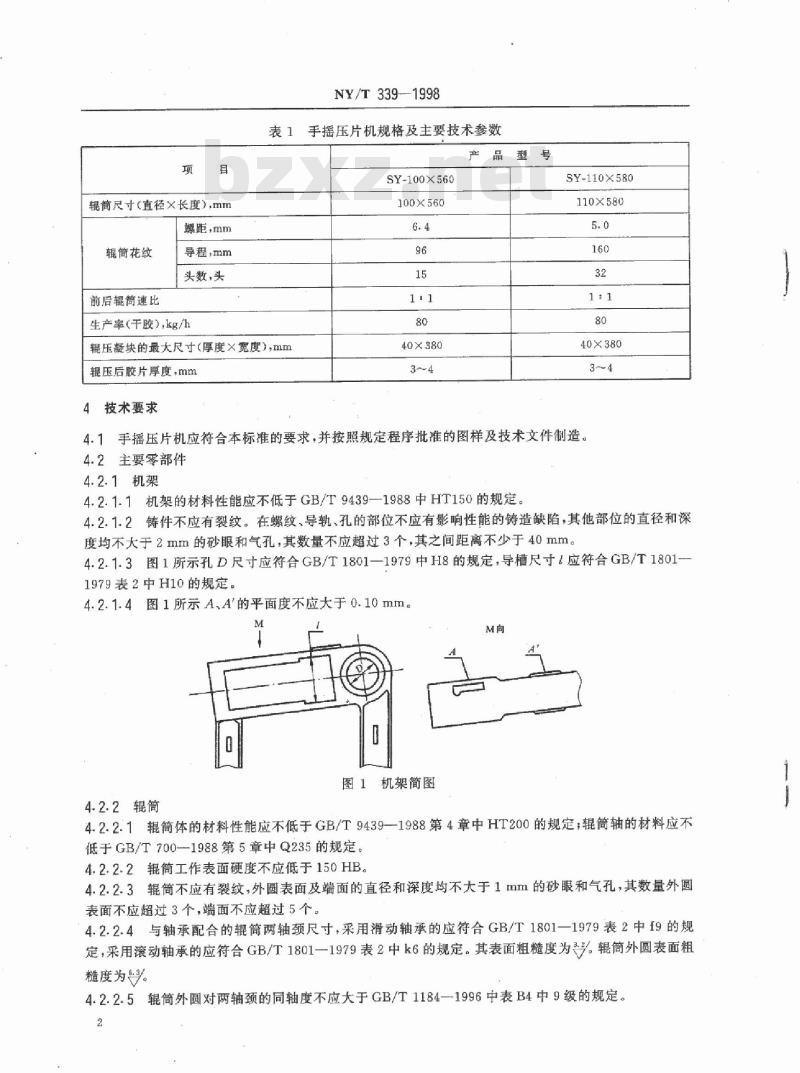

表1手摇压片机规格及主要技术参数产
SY-100X560
100×560
辊压凝块的最大尺寸（厚度×宽度），mm辊压后胶片厚度，mm
4技术要求
40×380
SY-110X580
110X580
40×380
4.1手摇压片机应符合本标准的要求，并按照规定程序批准的图样及技术文件制造。4.2主要零部件
4.2.1机架
4.2.1.1机架的材料性能应不低于GB/T9439—1988中HT150的规定。4.2.1.2铸件不应有裂纹。在螺纹、导轨、孔的部位不应有影响性能的铸造缺陷，其他部位的直径和深度均不大于2mm的砂眼和气孔，其数量不应超过3个，其之间距离不少于40mm。4.2.1.3图1所示孔D尺寸应符合GB/T1801—1979中H8的规定，导槽尺寸应符合GB/T1801-1979表2中H10的规定。
4.2.1.4图1所示A、A的平面度不应大于0.10mmM
4.2.2辊筒
图1机架简图
4.2.2.1辊筒体的材料性能应不低于GB/T9439—1988第4章中HT200的规定；辊筒轴的材料应不低于GB/T700—1988第5章中Q235的规定。4.2.2.2辊筒工作表面硬度不应低于150HB。4.2.2.3辊筒不应有裂纹，外圆表面及端面的直径和深度均不大于1mm的砂眼和气孔，其数量外圆表面不应超过3个，端面不应超过5个。4.2.2.4与轴承配合的辊筒两轴颈尺寸，采用滑动轴承的应符合GB/T1801一1979表2中f9的规定，采用滚动轴承的应符合GB/T1801一1979表2中k6的规定。其表面粗糙度为辊筒外圆表面粗糙度为%
4.2.2.5辊筒外圆对两轴颈的同轴度不应大于GB/T1184—1996中表B4中9级的规定。2
抽样方法
合格品
不合格分类
样本数(n）
项目数
检查水平
样本字码
标志、包装和运输
NY/T339—1998

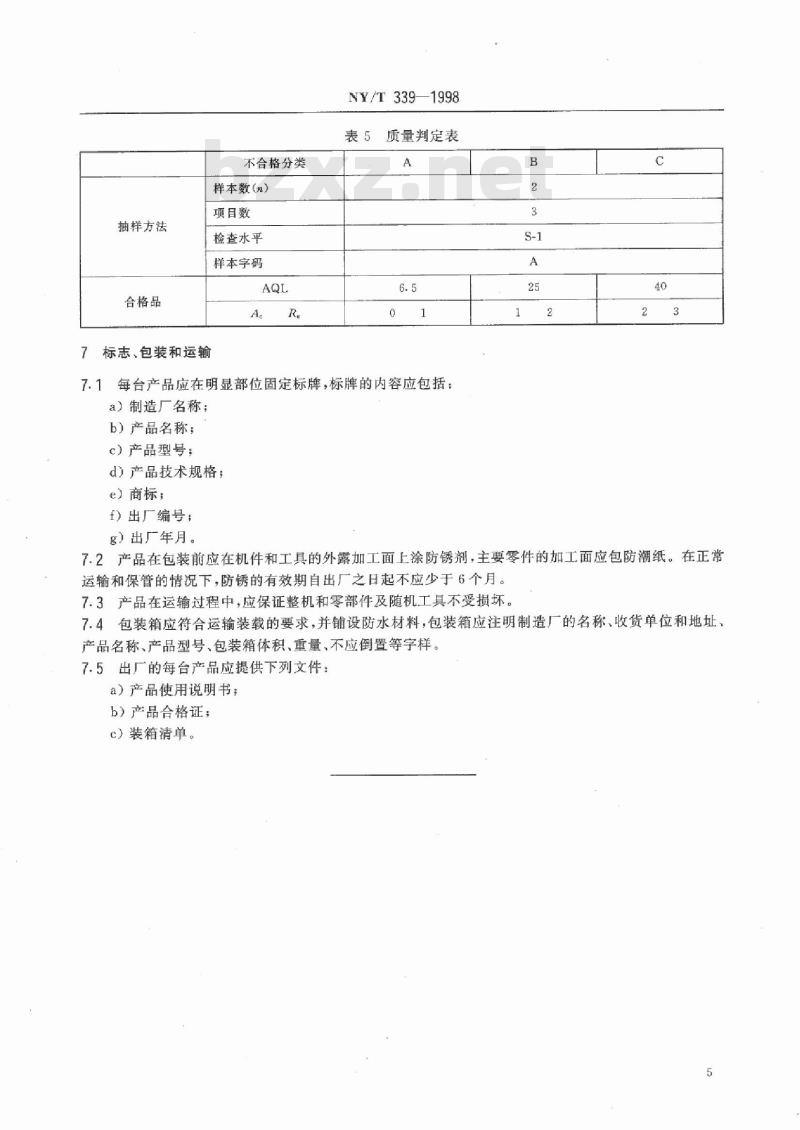

质量判定表
7.1每台产品应在明显部位固定标牌，标牌的内容应包括：a）制造厂名称；
b）产品名称；
c）产品型号：
d）产品技术规格；
e）商标；
f）出厂编号；
g）出厂年月。
7.2产品在包装前应在机件和工具的外露加工面上涂防锈剂，主要零件的加工面应包防潮纸。在正常运输和保管的情况下，防锈的有效期自出厂之日起不应少于6个月。7.3产品在运输过程中，应保证整机和零部件及随机工具不受损坏。7.4包装箱应符合运输装载的要求，并铺设防水材料，包装箱应注明制造厂的名称、收货单位和地址、产品名称、产品型号、包装箱体积、重量、不应倒置等字样。7.5出厂的每台产品应提供下列文件：a）产品使用说明书：
b）产品合格证；
c）装箱清单。
6检验规则
6.1产品检验分出厂检验和型式检验。6.2出厂检验
NY/T339—1998
6.2.1出厂检验实行全检。产品需经制造厂质检部门检验合格，并签发合格证才能出厂。6.2.2出厂检验是产品出厂交货时的各项检验，其检验项目及要求为：a）产品的外观质量按4.4；
b）产品的装配质量按4.3
c）产品的空载试验按5.1；
d）安全防护按4.5。
6.3型式检验
6.3.1有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产时；b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）产品长期停产后，恢复生产时；d）正常生产时，定期或周期性的抽验：e）出厂检验结果与上次型式检验有较大差异时：f）国家质量监督机构提出型式检验要求时。6.3.2抽样规则
6.3.2.1抽样检查程序应按GB/T2828—1987中4-8.2正常检查—次抽样方案6.3.2.2样品应在近6个月生产的产品中随机抽取。抽样检查批量不少于3台，样本大小为2台。6.3.2.3样机在生产企业成品库或销售部门抽取，零部件在半成品库或装配线上抽取。6.3.3型式检验的项目及不合格分类见表4。表4检验项目及不合格分类
不合格分类
6.3.4判定规则
1．生产率
2.可靠性
3．安全性
1.机器运转平稳性
检验项目
2.轴承与孔、轴的配合精度
3．两辊轴间的平行度
1，齿轮加工精度
2.漆膜附着力
3，涂漆外观
4外观质量
5，标志和技术文件
采取逐项检验考核。表5中AQL为合格质量水平，A。为合格判定数，R。为不合格判定数。按表5中A、B、C各类的不合格项目总数小于或等于A为合格，大于或等于R为不合格。A、B、C各类均为合格，该批产品为合格品，否则为不合格品。4
4.2.3齿轮
NY/T339—1998
4.2.3.1传动齿轮的材料性能应不低于GB/T9439-1988第4章中HT200的规定。4.2.3.2传动大齿轮和速比齿轮的精度应符合GB/T10095—1988第4.8章中9FH的规定。4.3整机装配
4.3.1装配质量应符合NY38--1987中3.6.1～3.6.3及3.6.6的规定。4.3.2链传动应平稳可靠。主动链轮与从动链轮齿宽对称面偏移量应不大于两链轮中心距的0.2%。4.3.3装配后，前辊轴承座应能在槽内灵活移动，辊筒应能灵活运转。4.3.4辊筒运转后两辊间不应改变。4.4外观质量
4.4.1外观质量应符合NY38--1987中3.2的规定。4.4.2涂漆外观应色泽均匀，平整光滑。不应有严重的流痕和麻点。无露底。明显的起泡、起皱不应多于3处。
4.4.3漆膜附着力应符合NJ/Z3—1983附录C中2级3处的规定。4.4.4铸锻件应平整。焊缝牢靠均匀，无裂纹，不应有脱焊、漏焊和锐角。周边应整齐。4.5安全防护
外露传动件端面应涂深红色，以示注意。5试验方法
5.1空载试验
5.1.1以40r/min手摇转动大手轮，时间不少于5min。5.1.2空载试验项目、试验方法和试验仪器见表2。表2空载试验
试验项目
机器运转平稳性及声响
两辑筒间隙的改变情况
转动手轮，前辑轴承在导轨的移动情况5.2负载试验
负载试验应在空载试验合格后进行。负载试验连续时间不应少于1h。5.2.2
5.2.3负载试验的试验项目、试验方法和试验仪器见表3。表3
试验项目
机器运转平稳性及声响
压片试验
生产率(干胶),kg/h
负载试验
试验方法bZxz.net
试验方法
检测胶片厚度
测定单位时间的干胶产量
试验仪器
试验仪器
游标卡尺
秤和秒表
NY/T339-1998
