【冶金行业标准(YB)】 玻璃窑用大型粘土质耐火砖

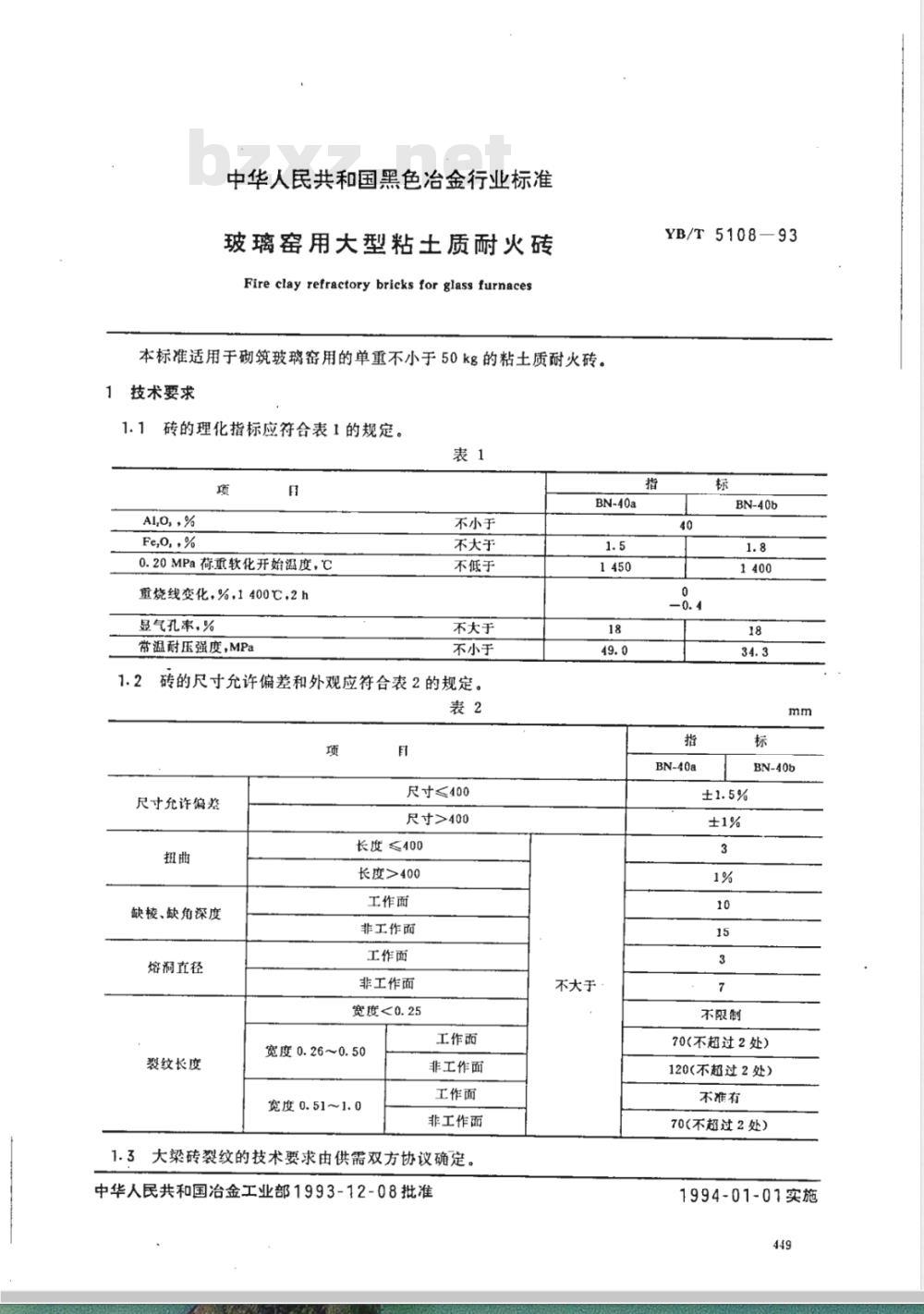

中华人民共和国黑色冶金行业标准玻璃窑用大型粘土质耐火砖
Fire clay refractory bricks for glass furnaces本标准适用于砌筑玻璃密用的单重不小于50kg的粘土质耐火砖1技术要求
砖的理化指标应符合表1的规定
Al,o,，%
Fe,o,,%
0.20MPa荷重软化开始温度，C
重烧线变化，%，1400℃，2h
显气孔率，%
常温耐压强度，MPa
不小于
不大于
不低于
不大于
不小于
砖的尺寸允许偏差和外观应符合表2的规定。表2
尺寸允许偏差
缺棱、缺角深度
熔润直径
裂纹长度
尺寸≤400
尺寸>400
长度≤400
长度>400
工作面
非工作面
工作面
非工作面
宽度<0.25
宽度0.26~0.50
宽度0.51~1.0
工作面
非工作面
工作面
非工作面
1.3大梁砖裂纹的技术要求由供需双方协议确定。中华人民共和国冶金工业部1993-12-08批准BN-40a
不大于
YB/T5108-93
BN-40b
BN-40a
BN-40b
不限制
70（不超过2处）
120(不超过2处）
不准有
70(不超过2处）
1994-01-01实施

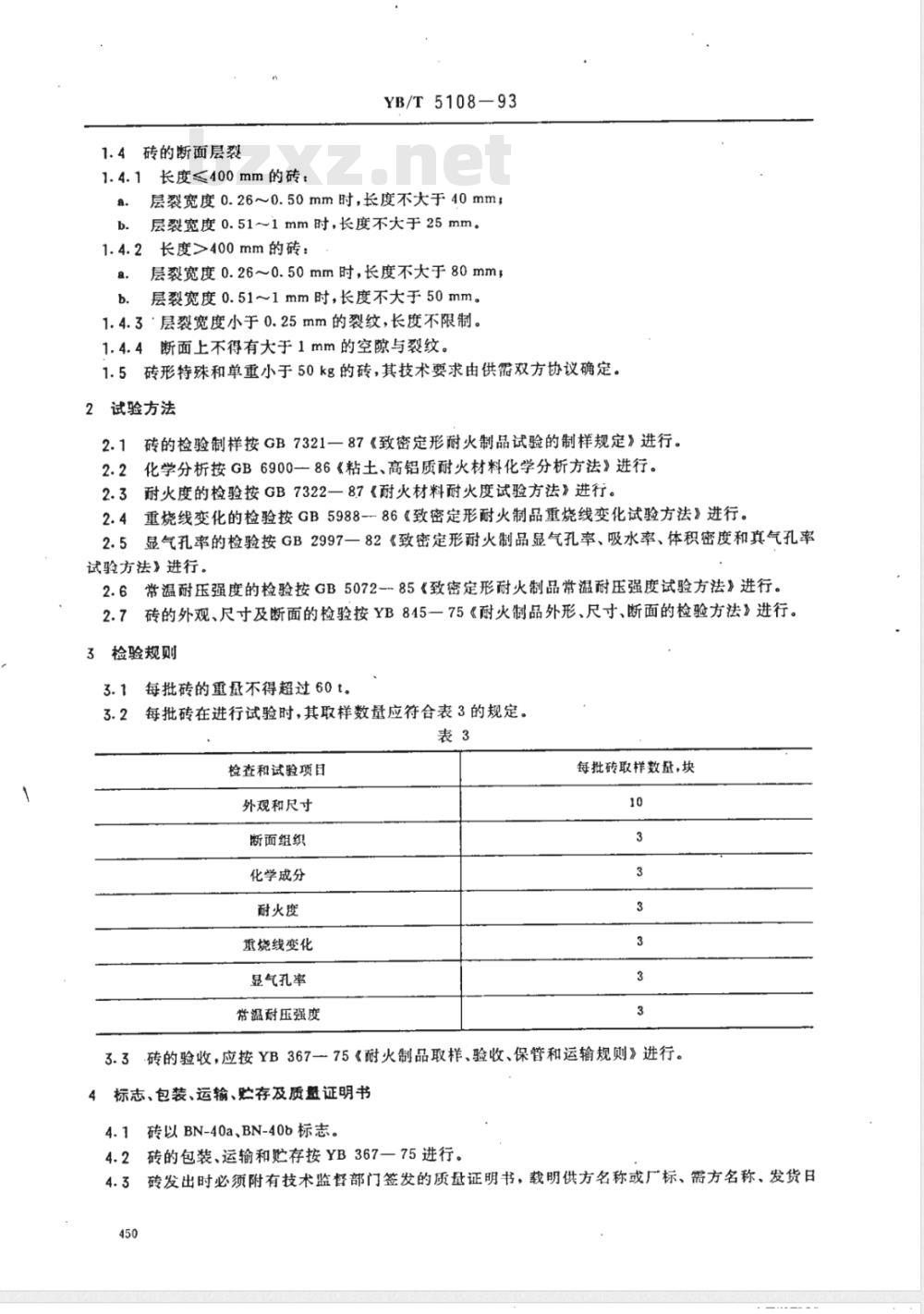

1.4砖的断面层裂
YB/T5108-93
1.4.1长度≤400mm的砖：
层裂宽度0.26~0.50mm时，长度不大于40mm；a.
层裂宽度0.51~1mm时，长度不大于25mm。1.4.2长度>400mm的砖：
层裂宽度0.26~0.50mm时，长度不大于80mmza.
b.层裂宽度0.51~1mm时，长度不大于50mm。1.4.3层裂宽度小于0.25mm的裂纹，长度不限制。1.4.4断面上不得有大于1mm的空隙与裂纹。1.5砖形特殊和单重小于50kg的砖，其技术要求由供需双方协议确定。试验方法
砖的检验制样按GB7321一87《致密定形耐火制品试验的制样规定》进行。2.1
2.2化学分析按GB6900—86《粘土、高铝质耐火材料化学分析方法》进行。2.3耐火度的检验按GB732287《耐火材料耐火度试验方法》进行。2.4重烧线变化的检验按GB5988--86《致密定形耐火制品重烧线变化试验方法》进行。显气孔率的检验按GB2997一82《致密定形耐火制品显气孔率、吸水率、体积密度和真气孔率2.5
试验方法》进行。
2.6常温耐压强度的检验按GB5072-~85《致密定形耐火制品常温耐压强度试验方法》进行。2.7
砖的外观、尺寸及断面的检验按YB845一75《耐火制品外形、尺寸、断面的检验方法》进行。检验规则
每批砖的重量不得超过60t，
3.2每批砖在进行试验时，其取样数量应符合表3的规定。表3
检查和试验项目
外观和尺寸
断面组织
化学成分
耐火度bzxZ.net
重烧线变化
显气孔率
常温耐压强度
每批砖取样数量，块
3.3砖的验收，应按YB367一75《耐火制品取样、验收、保管和运输规则》进行。标志、包装、运输、贮存及质盘证明书4.1砖以BN-40a、BN-40b标志。
4.2砖的包装、运输和贮存按YB367一75进行。4.3砖发出时必须附有技术监督部门签发的质量证明书，载明供方名称或厂标、需方名称、发货日450
YB/T5108—93

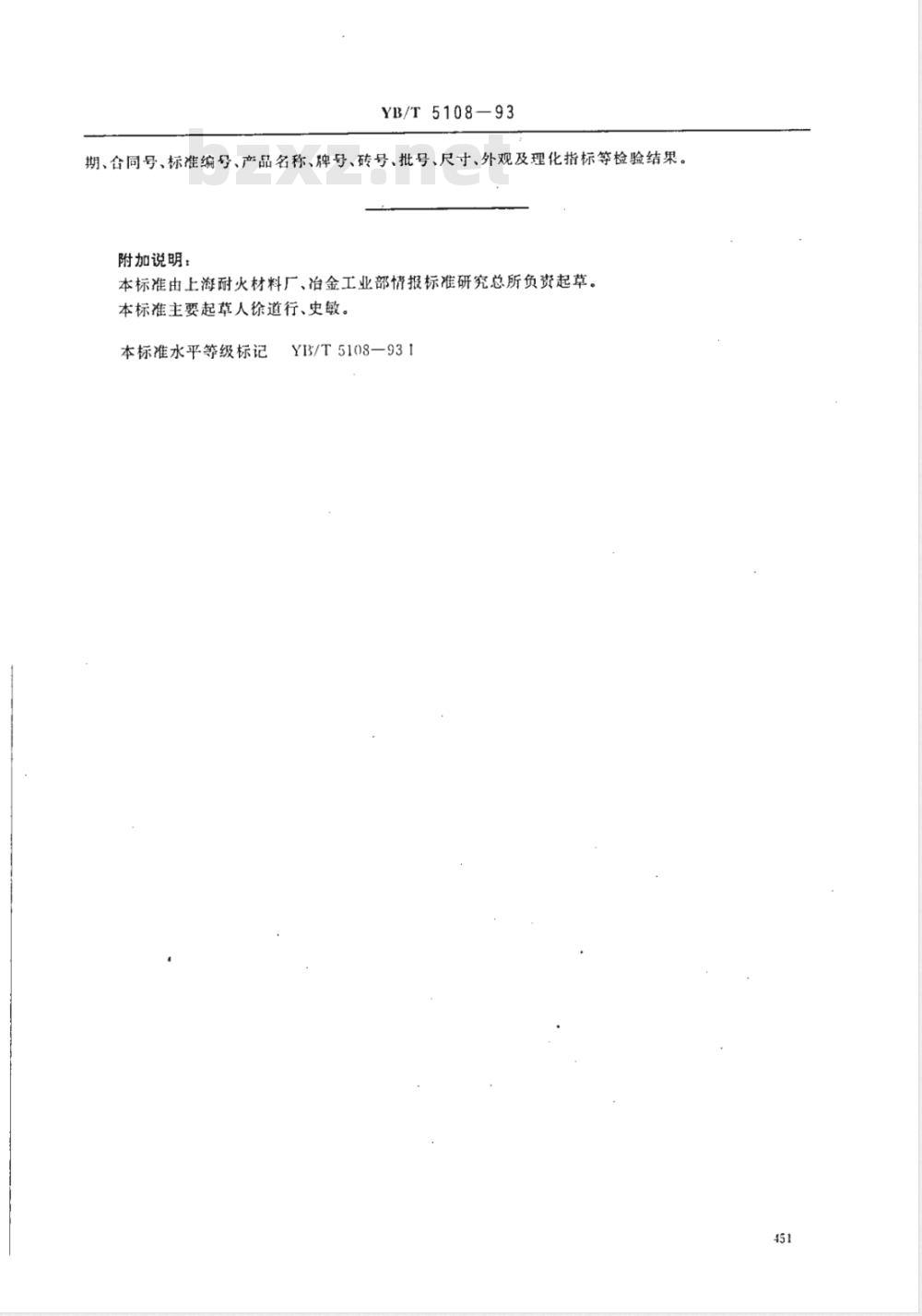

期、合同号、标准编号、产品名称、牌号、砖号、批号、尺寸、外观及理化指标等检验结果。附加说明：
本标准由上海耐火材料厂、冶金工业部情报标准研究总所负资起草。本标准主要起草人徐道行、史敏。本标准水平等级标记
YB/T5108-931
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
