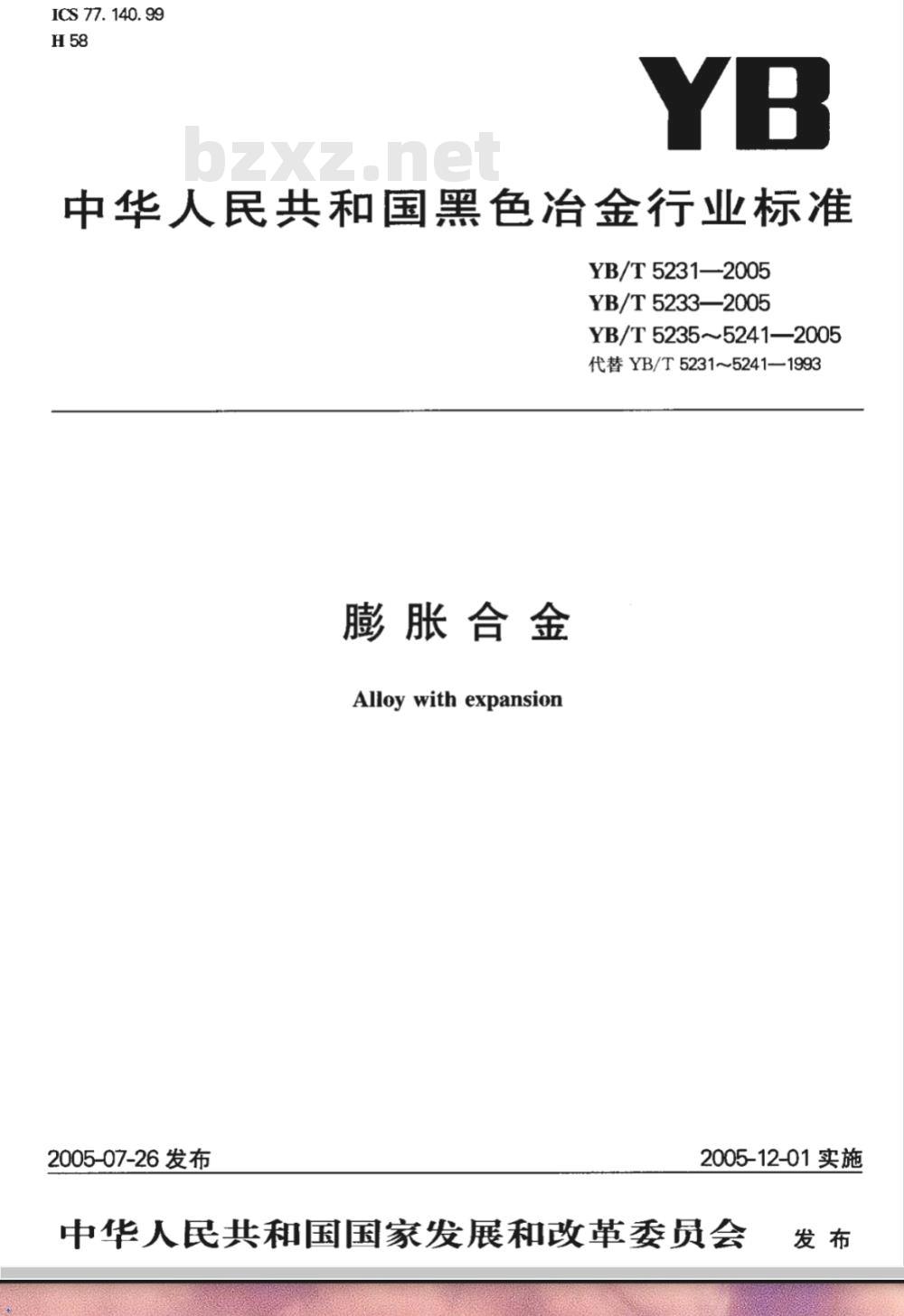

【冶金行业标准(YB)】 玻封铁铬合金4J28

ICS 77. 140. 99
中华人民共和国黑色冶金行业标准YB/T5231—2005
YB/T5233—2005
YB/T5235~52412005
代替YB/T5231~5241—1993
膨胀合金
Alloywithexpansion
2005-07-26发布
2005-12-01 实施
中华人民共和国国家发展和改革委员会发布

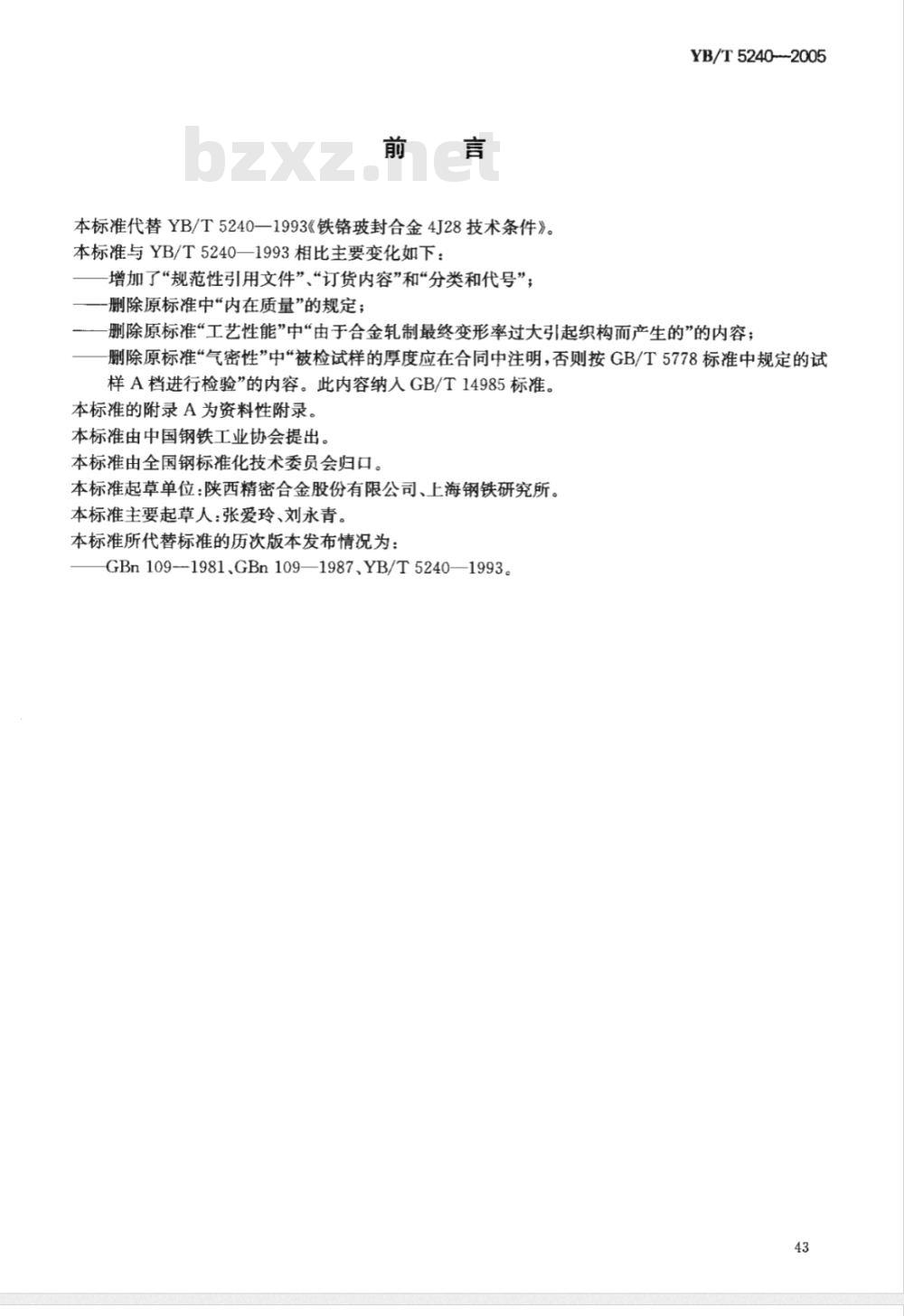

本标准代替YB/T5240—1993《铁铬玻封合金4J28技术条件》。本标准与YB/T5240—1993相比主要变化如下：增加了“规范性引用文件”、“订货内容”和“分类和代号”；一删除原标准中“内在质量”的规定；YB/T52402005
一删除原标准“工艺性能”中“由于合金轧制最终变形率过大引起织构而产生的”的内容；删除原标准“气密性”中“被检试样的厚度应在合同中注明，否则按GB/T5778标准中规定的试样A档进行检验”的内容。此内容纳入GB/T14985标准。本标准的附录A为资料性附录。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：陕西精密合金股份有限公司、上海钢铁研究所。本标准主要起草人：张爱玲、刘永青。本标准所代替标准的历次版本发布情况为：GBn109-1981.GBn109—1987、YB/T5240—1993。43

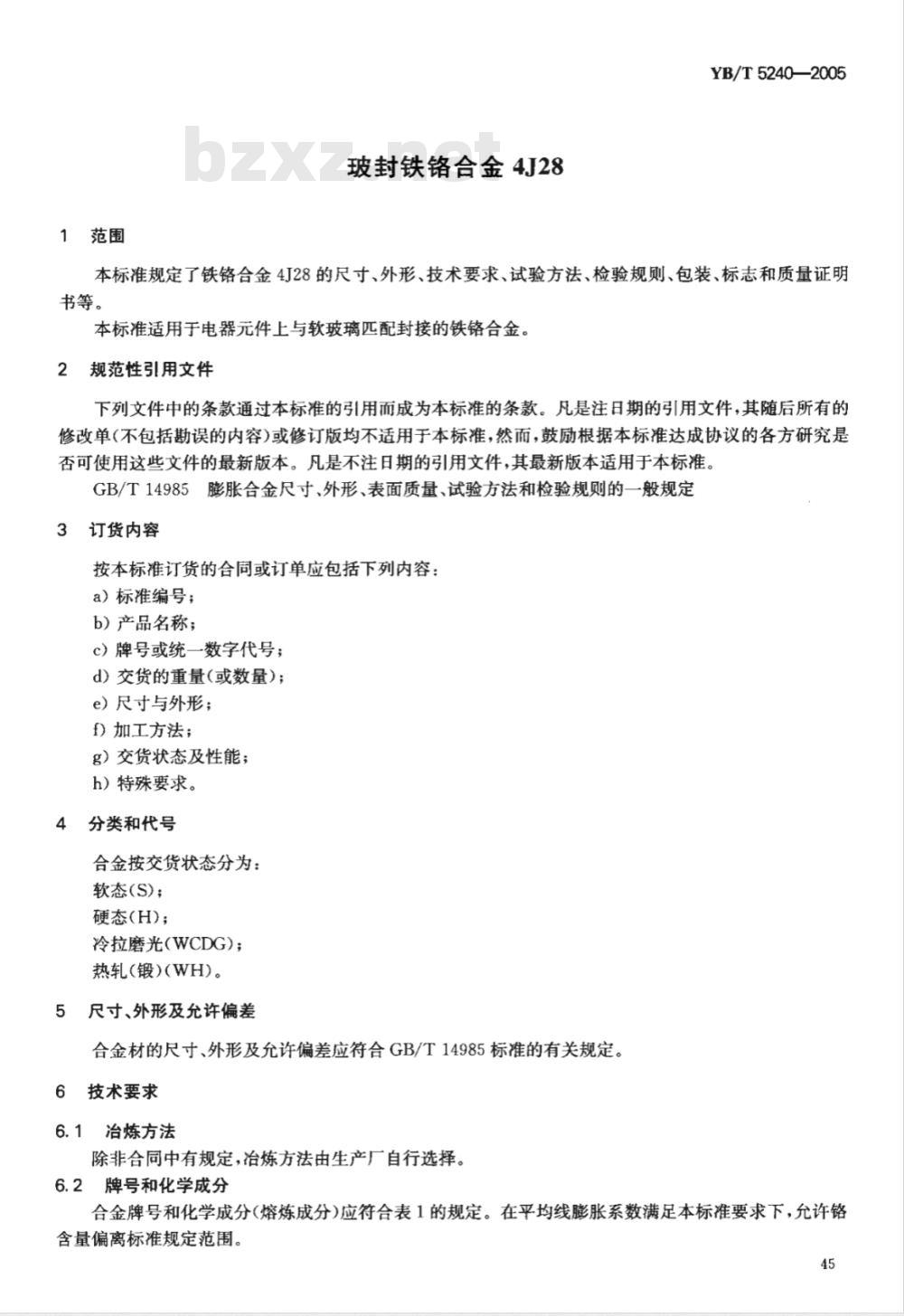

1范围
玻封铁铬合金4J28
YB/T5240—2005
本标准规定了铁铬合金4J28的尺寸、外形、技术要求、试验方法、检验规则、包装、标志和质量证明书等。
本标准适用于电器元件上与软玻璃匹配封接的铁铬合金。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T14985膨胀合金尺寸、外形、表面质量、试验方法和检验规则的一般规定3订货内容
按本标准订货的合同或订单应包括下列内容：a）标准编号；
b）产品名称；
c）牌号或统一数字代号；
d）交货的重量（或数量）;
e）尺寸与外形；
f）加工方法；
g）交货状态及性能；
h）特殊要求。
4分类和代号
合金按交货状态分为：
软态(S)；
硬态(H)：
冷拉磨光（WCDG)；
热轧(锻)(WH)。
5尺寸、外形及允许偏差
合金材的尺寸、外形及允许偏差应符合GB/T14985标准的有关规定。6技术要求
6.1冶炼方法
除非合同中有规定，冶炼方法由生产厂自行选择。6.2牌号和化学成分

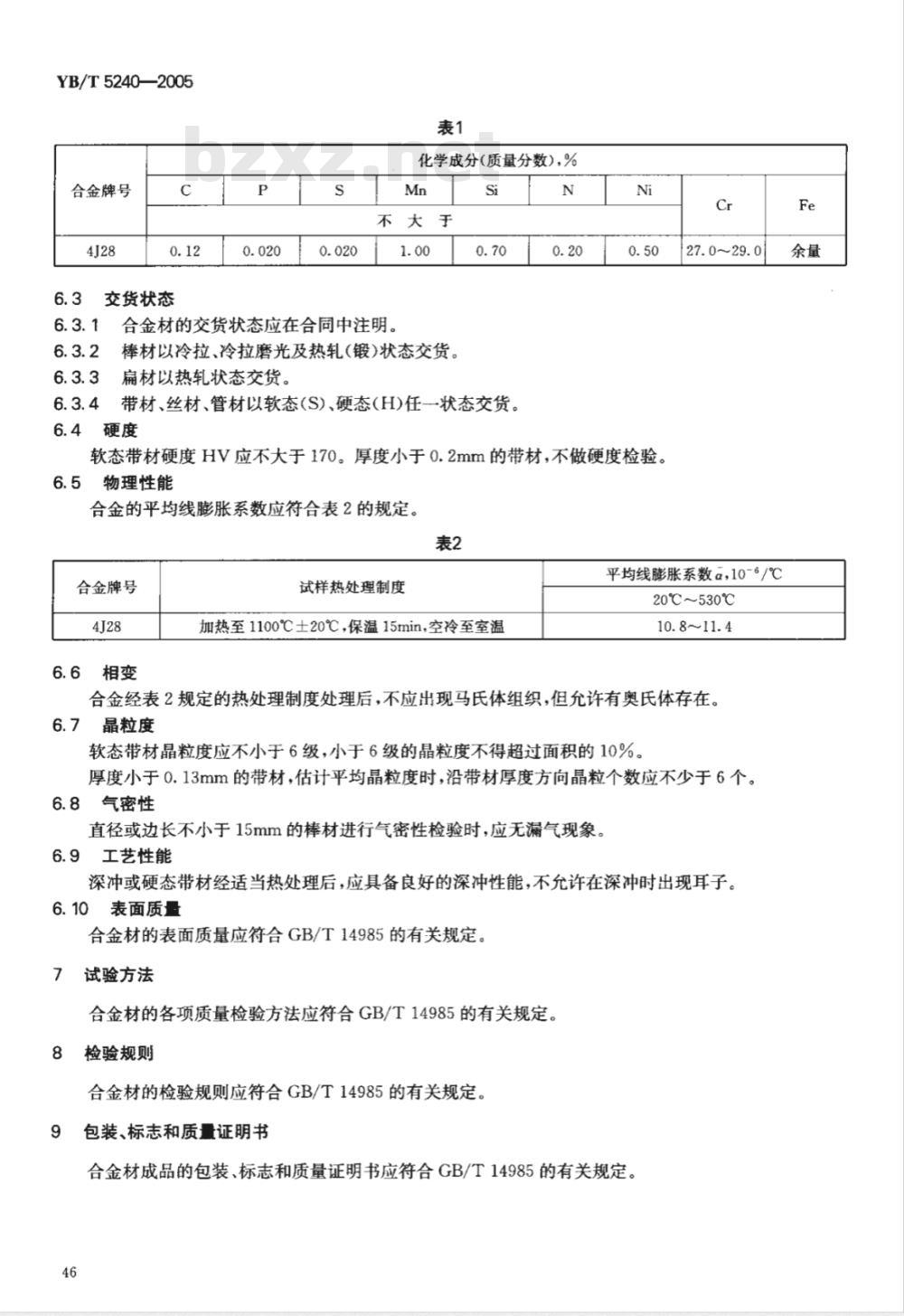

合金牌号和化学成分（熔炼成分)应符合表1的规定。在平均线膨胀系数满足本标准要求下，允许铬含量偏离标准规定范围。
YB/T5240—2005
合金牌号
交货状态
化学成分(质量分数)，%
不大于
合金材的交货状态应在合同中注明。棒材以冷拉、冷拉磨光及热轧(锻)状态交货。扁材以热轧状态交货。
带材、丝材、管材以软态(S)、硬态(H)任一状态交货。6.4硬度
软态带材硬度HV应不大于170。厚度小于0.2mm的带材，不做硬度检验。6.5物理性能
合金的平均线膨胀系数应符合表2的规定。表2
合金牌号
试样热处理制度
加热至1100℃土20℃，保温15min，空冷至室温Cr
27.0~29.0
平均线膨胀系数α，10-6/℃
20℃~530℃
10.8~11.4
合金经表2规定的热处理制度处理后，不应出现马氏体组织，但允许有奥氏体存在。6.7晶粒度
软态带材晶粒度应不小于6级，小于6级的晶粒度不得超过面积的10%。厚度小于0.13mm的带材，估计平均晶粒度时，沿带材厚度方向晶粒个数应不少于6个。6.8气密性
直径或边长不小于15mm的棒材进行气密性检验时，应无漏气现象。6.9工艺性能
深冲或硬态带材经适当热处理后，应具备良好的深冲性能，不允许在深冲时出现耳子。6.10表面质量
合金材的表面质量应符合GB/T14985的有关规定。7
试验方法
合金材的各项质量检验方法应符合GB/T14985的有关规定。检验规则
合金材的检验规则应符合GB/T14985的有关规定。9
包装、标志和质量证明书
合金材成品的包装、标志和质量证明书应符合GB/T14985的有关规定。46

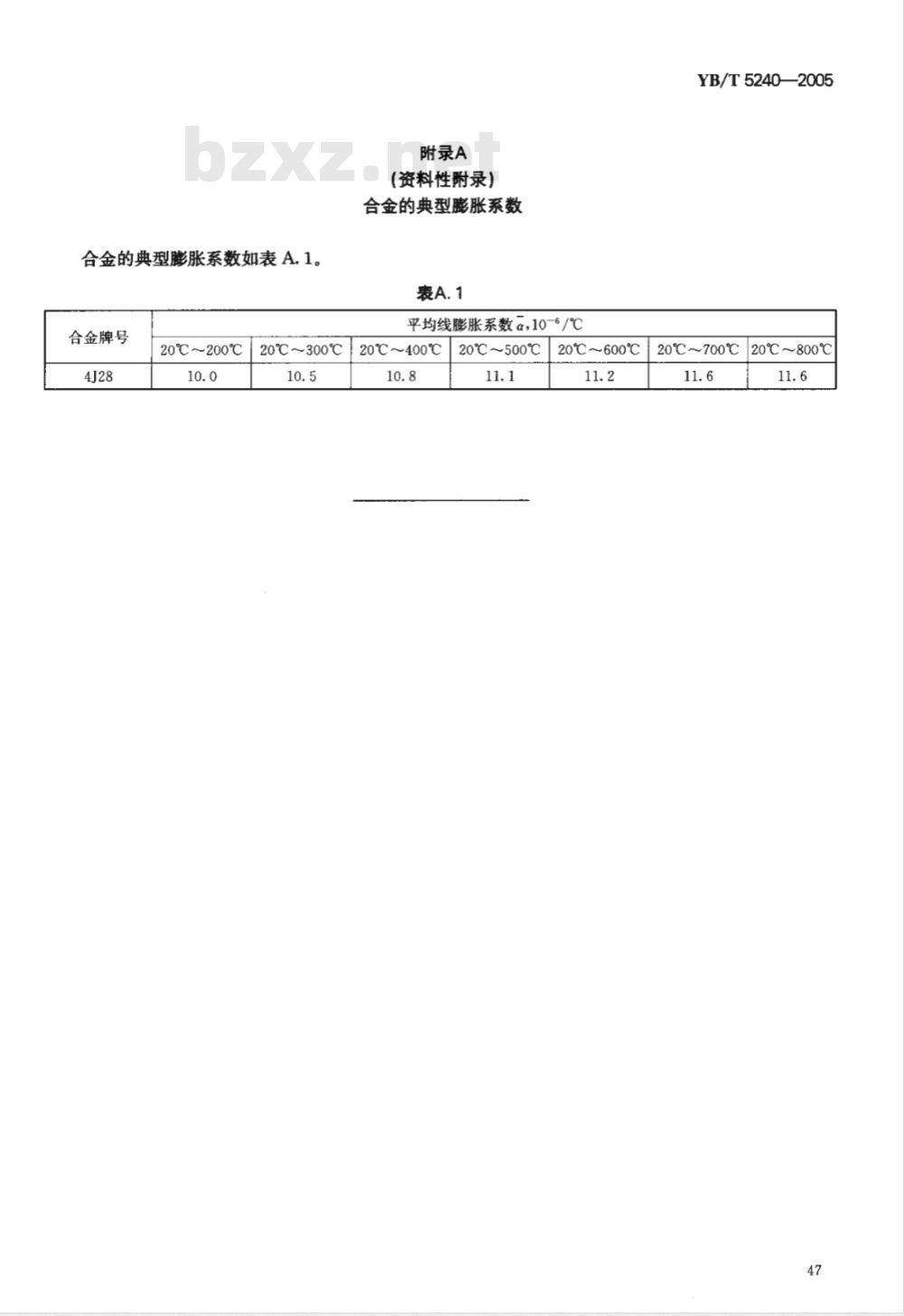

合金的典型膨胀系数如表A.1。
合金牌号
20℃~200℃bZxz.net
20℃～300℃
附录A
(资料性附录)
合金的典型膨胀系数
平均线膨胀系数α，10-6/
20℃～400℃
20℃~500℃
20℃~600℃
YB/T5240—2005
20℃~700℃20℃~800℃
