【冶金行业标准(YB)】 氧化锆质耐火材料化学分析方法 第1部分：苯羟乙酸重量法测定氧化锆(铪)量

ICS81.D80
中华人民共和国黑色治金行业标准YB/T4078.1-—2003
代替Yr/T4078—199i
氧化锆质耐火材料化学分析方法第1部分：苯羟乙酸重量法
测定氧化锆(铪)量
Chemical analysis of zirconlarefractories-Parl 1,Delurmination of zirconia oxide-Mandelic acid gravlmetric method2003-03-18发布
国家经济贸易委员会
2003-06-01实施
YB/T4078.1—2003
YB/T4U78%取化治质附火材料化学分析力法3分为以~2个群分：养经之酸达测化
，第2部分：EDTA等量法润定第化铠（铪）量，本部分为YH/T4978—3005的篇1分，本部分代替YH/T—1991铝质完径水口砖化学分折左达告杏仁酸审量法测定二氧化销（诺),
本部分与Y/T4378—1991比上化下：地加了前声、规范性引月文牛、质量保证和控制、衣验批告等单，对试样制暂冶归定、增加了叫性作率：-\例定也制（质基分数为,c0%--.6\扩展为\定范围质量分数)为50.0C%--98.00%\；增加，别分析位静丝位数的规定：并许采用其地规定：按GB/T1.200标准化工作净则第1部分，标编的编构机端可裁则和GB/T2091.4一1标准输习规则第4部分化学分析方决的提定结构和格式进行了调，本部守的时A规范性期录
本部分由全国火料准化技季员公S3TS/TCIS3)摄出井口。本部分起草单位洛阳能火村料到沈院，与双唐火材料有限公可。本部分主要起立人举能前、文秋单，部伙红、零文慧、徐文相：木部分所代举的历次版本发布情况为：YE/T4C7S1991.

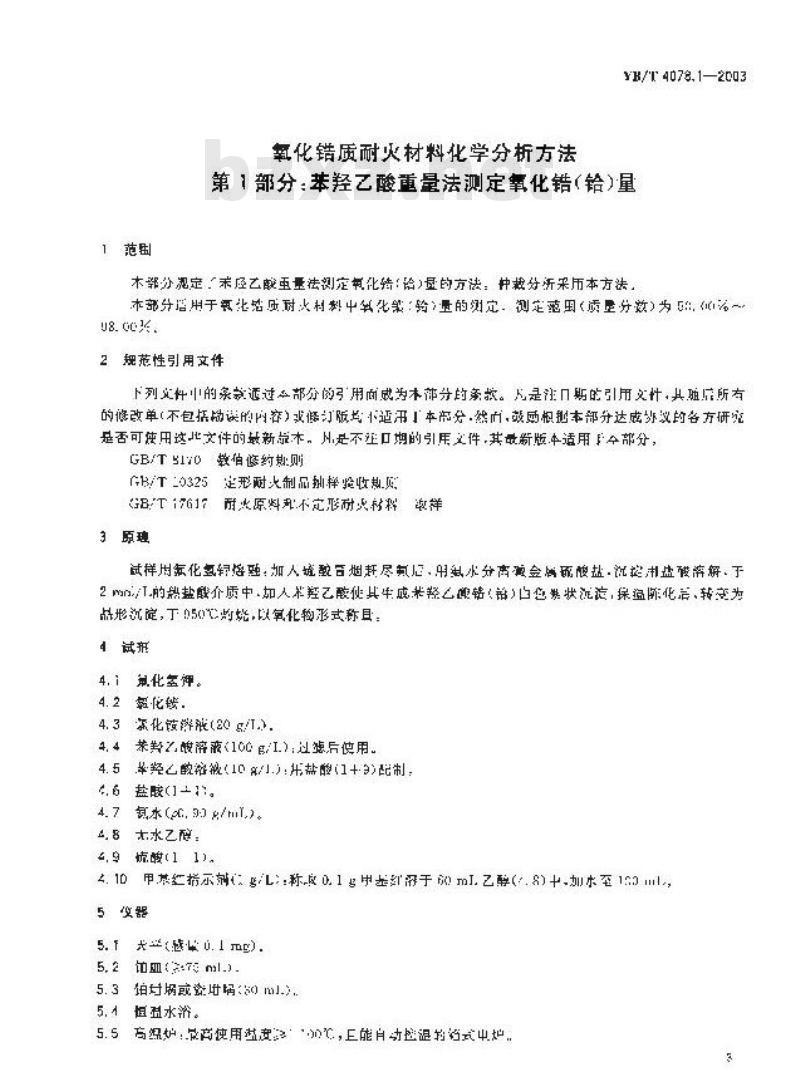

1范围
氧化错质耐火材料化学分析方法YB/T 4078.1—2003
第1部分：苯羟乙酸蛋量法测定氧化错（铪）量木部分规定乘经乙胶重量法定氧化结：论基的方法：种教分沂果币本方法本部分塔用于要化活压附火利料中载化部：龄）量的测定，测定施男（质量分效）为《%一U8.GC.
2规范性引用文件
下列义件中的象款还过本部分的引用而成为本部分的条款。人是注口期的引用文计，其殖后所有的修改单（不包抵读的内容）或候汀版小适用」本需分，然内，效励根捆本部分达成办没的各方研究是否可使用这此文件的最新报本，州是不正口期的引用文件，其最新版本适用序本部分，GB/TS17O教值修约热则
GB/T0325定形耐火制品释验收热购GB/T17617耐火原料和不实形耐火材释液样3原理
试样用东化氢轩将融：加人城酸百烟赶尽氧店，用盘水分高测金属研恨盐·沉整非盘酸游解，于2mn/T的熟盐酸介质中.加人术羟乙酸其牛成米整乙单铅（铅）口色费状沉流，保盗陈化后，转变为品形流淀，于050灼烧，以氧化物形式称且4试率
4.1 期化多钾。
4.2载花钱
4.3东化饺辫限(20g/T)
4.4荣2龄夜（100g/1.)：过您后使用4.5举羟乙酸落微(108/1.):盐酸(1+9)比制6.6盐酸()+17。
水(9/ml)
4.8 ±水乙醇:
4.9惊酸(1 1).
2.10甲红搭示刹（/：称K0.1多甲±红器于60m乙醇(.8）+加至153ml，5发器
5.f(然w0.1mg).wwW.bzxz.Net
5, 2论血(37 ml.).
5.3珀讨蜗或瓷地：0ml.)
恒孟水。
5.5高源炉，微商使用益度：\，上能自动控温的书式中炉.3
FB/T4D078.1—2033
E乘样
E.1奕样步骤
按（G13/T10425和G13/T17G\7采案实龄室样品，6.2位样制备
6.2.1将实龄室样品破碎率6.？mm以下，按国分缩分至约1008.6.2.2当合同另有取样的定或口产品移式的限制，无法取得1的实验实样品时：可以例外：6.2.3将缩分后的样品物碎至1.5m.以下，按四分法分或2份，每份药1，一份工成粒度小丁0.090mm的试另一份作为备用准品保用，6.2.4试洋分析前高作105价-:10盘2h，一下源器中冷≤室满.7分析步需
7.1测定次数
在重复性条件下测定2改，
7.2试料号
称取,g民样，精确至：
7.3空白试验
在重克恒案件下做空白试验：
7,4验证试整
在重复性条件下随同试样分护同类型标准物质。7.5剩定
7.5.1游试料置于血中,题益2g--5多频化氢钾(4.1>,于电炉上热至境物完个因化后,立即人高中穿照3nn-5m改站，冷却.人m流酸，>低满加热得反应降，提商益度蒸发至月液方烟5机，表下冷却、用少江水吹洗胜能续热至空范自迎5m~2以用尽下商了,取下,。
7.5.2J.1人20)m.盐酸（4.)l热溶爬用热水移人癌有26氯化铵（1.2)的(k)mI烧怀,并稀群至11加热至50--60，加2满中基红示制（4.10）用水7中利举试需英色并过1u.四装杰流1mn~2m:1，取下，利机淀洗降后趋热用中高定量滤纸对端，用热氧化皱落料（4.3）洗烧环及沉演：次·5次
7.5.3将抗淀连间滤纸放回原烧环中，加人40n1.盐酸（4.6>加热深解沉并尚萨滤年，加水至试液举积药8T1.将杆上约35恒温水落中，边找边餐照加人42mL本整熔箍（4.4），保源3J rtin并不时搅胖取，静而=h
7.5.1用慢速定量微纸运法.用军么酸籍减（4.1样说流转移型滤织上.洗净烧杯，洗涤次淀10改，故后市7.惊（4.S）沉淀2次待越十斤格沉逆纸资下已恒最（两次规称或的差值0.2mg的带英，烘十，版化，十t高温炉中炉烧min-in收出销冷，成人十燥器中，冷全室湿，你早。年复均绕年次5m你最，自至恒量防次购探称量的美怕%心4m，即为恒早！名分析随果的计典
8.1斜化错给)益用质量分数(0HI）.数信以%表示.按下式计算：n7ra +hcg =2 =m× 10
戎中：
m抗沉质量的缴信，单检为充）：完口质量的效佰，单约为充，
n-试料质量的数值，单位为克R）YB/T 4078.1—2003
B.2分所值是否有效，百先取关丁垂复世条件下分折的标准物质的分析值尺告与标准值一效。尚标维物支的分机值与标准值之差不大于表1现定的元许差的，7倍时，则试样分护偿有效，否则万效。8.3当所役试撑的两个有效分析估之差千大于表」现定单允许幕时，以其异术平均值作为最整分析结果1否则·应按附录的规定进与巡加分析抑数摘处现，8.4所得约米声读（/T17G修约至网位小数：如果托实供然合团或布关标准另在要求时，以接性求的位数约。
5光许费
在重生条件下快得的需次独立试站果的差值京不大于表-列充许关表1
中化信格填质分融）
5G.G--60.uc
Fn. 01 --7u.00
70.01--85,00
85.01-9x,00
10质量保证和控制
按7.4的规定做验证试临。
试验报告
试登报占应率少色括改下内容：委托单价：
一试样名称：
分析洁果：
.用准（/1407.1—2113
与规定的分析步账内差片（如有必要）一在试验中察剃的异带城象（有必要）：一试整所.
允差分效
YB/T' 4078.1—2003
.a.之受业
(=正-2,.a 之中化最
拉许券，
附录A
（规范性附录）
验收分析值程序
进行，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
