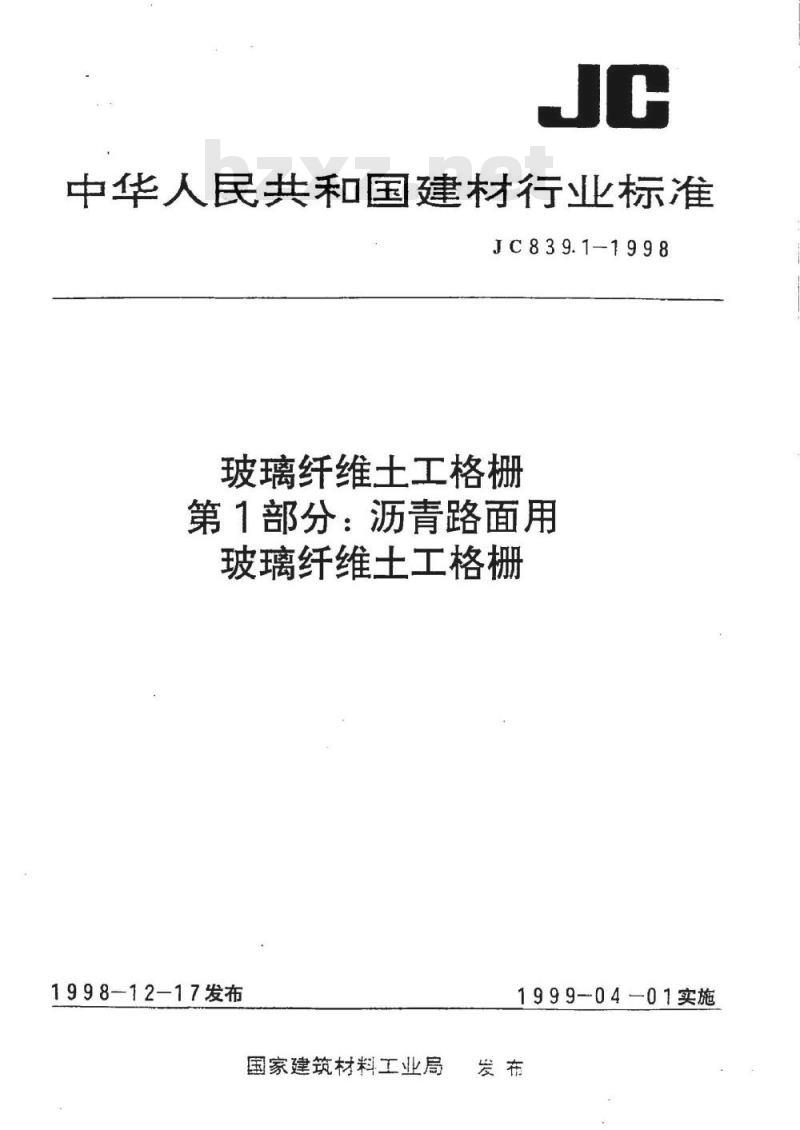

【建筑材料行业标准(JC)】 玻璃纤维土工格栅 第1部分:沥青路面用玻璃纤维土工格栅

中华人民共和国建材行业标准
JC839.1-1998
玻璃纤维土工格栅
第1部分：沥青路面用
玻璃纤维土工格栅
1998-12-17发布
国家建筑材料工业局
1999-04—01实施
JC839.1-1998

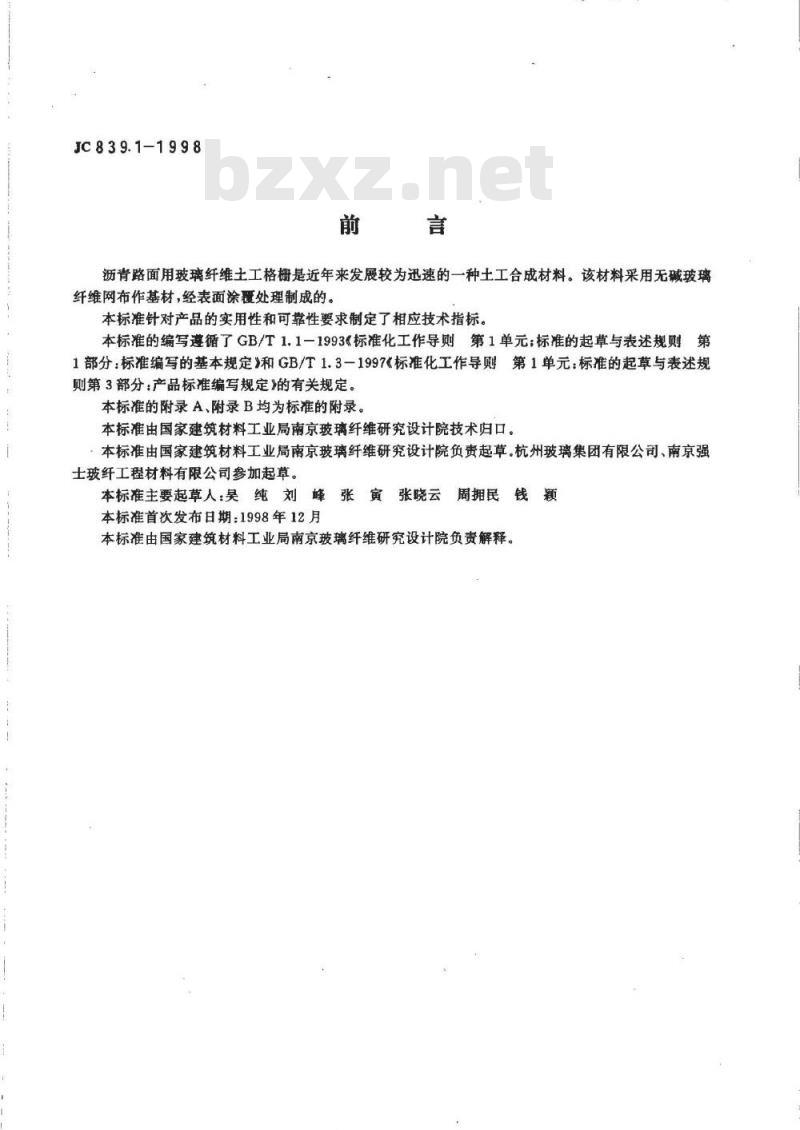

沥青路面用玻璃纤维土工格栅是近年来发展较为迅速的一种土工合成材料。该材料采用无碱玻璃纤维网布作基材，经表面涂覆处理制成的。本标准针对产品的实用性和可靠性要求制定了相应技术指标。本标准的编写遵循了GB/T1.1一1993《标准化工作导则第1单元；标准的起草与表述规则第1部分：标准编写的基本规定》和GB/T1.3一1997《标准化工作导则第1单元：标准的起草与表述规则第3部分：产品标准编写规定》的有关规定。本标准的附录A、附录B均为标准的附录。本标准由国家建筑材料工业局南京玻璃纤维研究设计院技术归口。本标准由国家建筑材料工业局南京玻璃纤维研究设计院负责起草。杭州玻璃集团有限公司、南京强士玻纤工程材料有限公司参加起草。本标准主要起草人：吴纯刘峰张寅张晓云周拥民钱颖本标准首次发布日期：1998年12月本标准由国家建筑材料工业局南京玻璃纤维研究设计院负解释。中华人民共和国建材行业标准

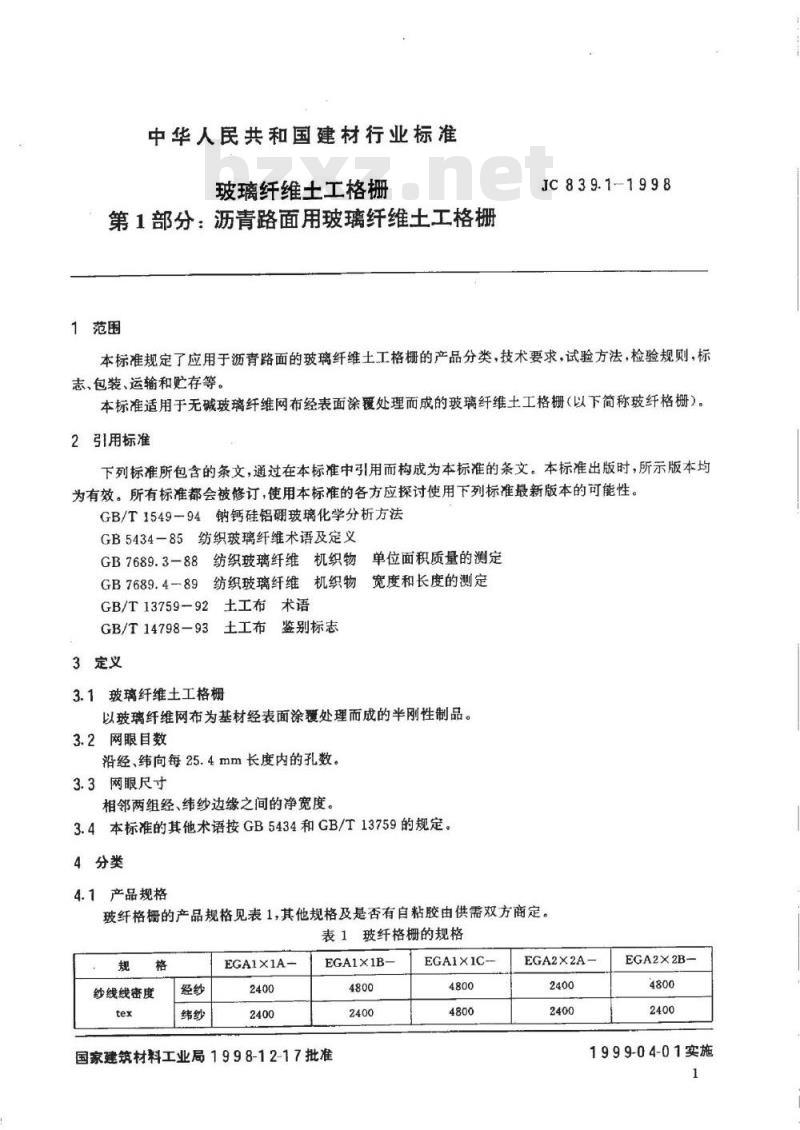

玻璃纤维土工格栅
第1部分：沥青路面用玻璃纤维土工格栅1范围
JC839.1-1998
本标准规定了应用于沥青路面的玻璃纤维土工格栅的产品分类，技术要求，试验方法，检验规则，标志、包装、运输和贮存等。
本标准适用于无碱玻璃纤维网布经表面涂覆处理而成的玻璃纤维土工格栅（以下简称玻纤格栅）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T154994钠钙硅铝硼玻璃化学分析方法GB5434-85纺织玻璃纤维术语及定义勿单位面积质量的测定
GB7689.3-88纺织玻璃纤维机织物宽度和长度的测定
GB7689.4-89纺织玻璃纤维机织物GB/T13759-92土工布术语
GB/T14798-93土工布鉴别标志
3定义
3.1玻璃纤维土工格栅wwW.bzxz.Net
以玻璃纤维网布为基材经表面涂覆处理而成的半刚性制品。3.2网眼目数
沿经、纬向每25.4mm长度内的孔数。3.3网眼尺寸
相邻两组经、纬纱边缘之间的净宽度。3.4本标准的其他术语按GB5434和GB/T13759的规定。4分类
4.1产品规格
玻纤格栅的产品规格见表1，其他规格及是否有自粘胶由供需双方商定。表1玻纤格栅的规格
纱线线密度
EGA1X1A-
EGA1X1B-
国家建筑材料工业局1998-12-17批准EGA1X1C-
EGA2X2A
EGA2X2B-
199904-01实施
4.2产品代号
EGAIXIA-
JC839.1-1998
表1(完）
EGAIXIB-
EGA1X1C
玻纤格栅宽度的厘米数
EGA2X2A
表示不同的纱线密度组合，用A、B.C…表示玻纤格栅的纬向目数
玻纤格栅的经向目数
表示应用分类，A表示用于沥青路面表示玻纤格栅的字母G
所用玻璃的类型，E表示无碱玻璃EGA2×2B-
示例：EGA1×1A一150：表示经纬向目数均为1目，幅宽为150cm，经纬纱线密度均为2400tex的玻纤格栅。
4.3产品标记
产品标记表示为：产品代号JC839.1-1998示例：经纬向目数均为2目，经纱线密度为4800tex，纬纱线密度为2400tex，幅宽为200cm的玻纤格栅产品标记为：EGA2×2B-200JC839.1-19985要求
5.1理化性能
5.1.1玻纤格栅采用无碱玻璃纤维，其碱金属氧化物的含量不大于0.8%。5.1.2其他要求应符合表2的规定。表2玻纤格栅的理化性能
网眼尺寸
断裂强力
断裂伸长率
单位面积质量g/m>
经向网眼目数
纬向网眼目数
5.2外观质量
EGAIX1A
EGAIXIB-
EGAIXIC-
EGA2X2A
5.2.1玻纤格栅的外观瘫点程度和扣分见表3。平均每米扣分应不大于1.00。2
EGA2X2B
症点名称
纬纱歪斜
网眼抽缩
涂覆不良
JC839.1-1998

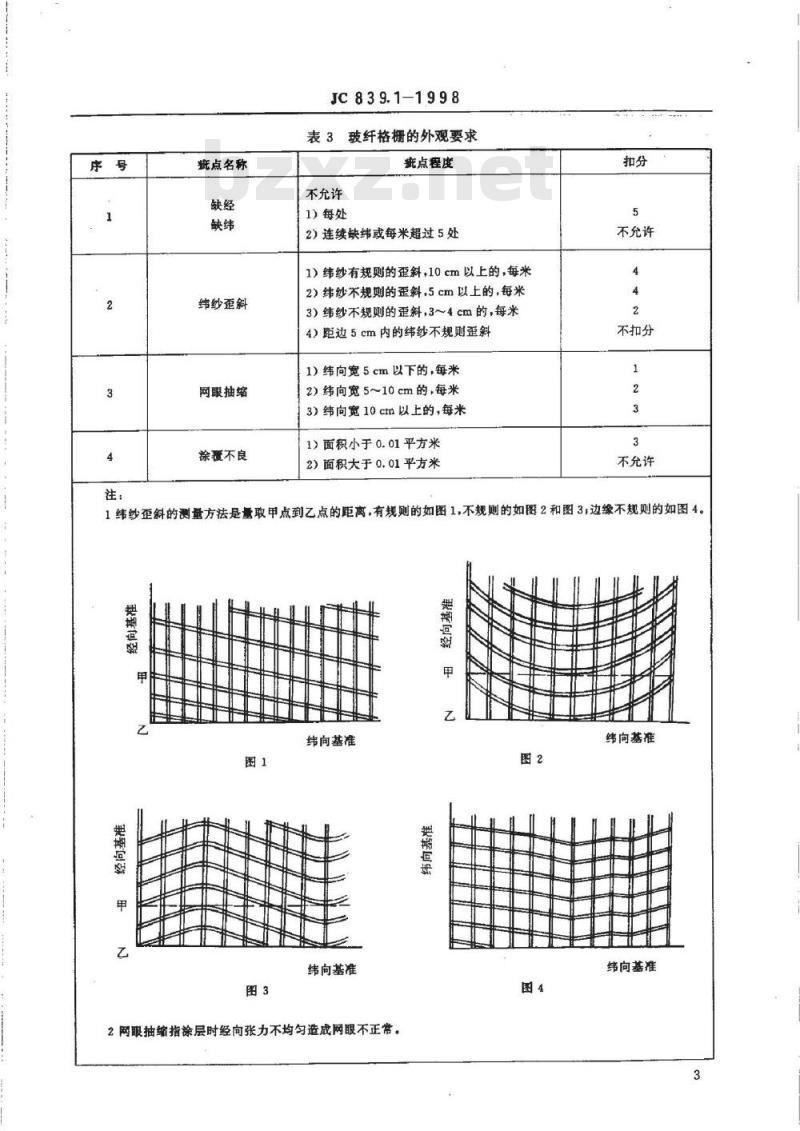

表3玻纤格栅的外观要求
概点程度
不充许
1)每处
2）连续缺纬或每米超过5处
1）纬纱有规则的歪斜，10cm以上的，每米2）纬纱不规则的歪斜，5cm以上的，每米3）纬纱不规则的歪斜，3~4cm的，每米4）距边5cm内的纬纱不规则歪斜1）纬向宽5cm以下的，每米
2）纬向宽5~10cm的，每米
3）纬向宽10cm以上的，每米
1）面积小于0.01平方米
2)面积大于0.01平方米
不允许
不扣分
不充许
1纬纱歪斜的测量方法是量取甲点到乙点的距离，有规则的如图1，不规则的如图2和图3，边缘不规则的如图4。用
纬向基准
纬向基准
2网眼抽缩指涂层时经向张力不均匀造成网眼不正常。甲
纬向基准
纬向基准
5.2.2玻纤格栅外观症点的规定
JC839.1-1998
5.2.2.1临近的不同名称、不同程度的外观窥点，应分别扣分，混在一起的，按严重一项扣分。5.2.2.2凡按长度扣分的疵点，均按最大长度计算。5.2.2.3测量断续或分散的疵点长度时，间距在10mm以下的，量其全部长度，间距大于10mm的分别量其长度。
5.2.2.4距玻纤格栅边缘10mm内的网眼抽缩和涂覆不良不扣分。5.2.3宽度
玻纤格栅的基本宽度分为150cm、200cm两种，其他尺寸由供需双方协商确定，实际宽度不得低于标称值。
5.2.4长度
玻纤格栅的长度不允许小于50m和拼段。其他尺寸由供需双方协商确定，实际长度不得低于标称值。
6试验方法
6.1碱金属氧化物含量的测定按GB/T1549的规定。6.2网眼目数与网眼尺寸的测定按附录A的规定。6.3单位面积质量的测定按GB7689.3的规定。6.4断裂强力和断裂伸长率的测定按附录B的规定。6.5宽度和长度的测定按GB7689.4的规定。6.6外观疵点目测检验。
7检验规则
7.1检验分类
7.1.1产品出厂时必须进行出厂检验。出厂检验的项目包括要求中除断裂伸长率和碱金属含量外的各项。
7.1.2型式检验
有下列情况之一时，应进行型式检验：a）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；b）正常生产时，每半年进行一次型式检验；c）产品停产超过两个月，恢复生产时；d）出厂检验结果与上次型式检验有较大差异时；e）国家质量监督机构提出进行型式检验要求时。型式检验的项目包括本标准技术要求中的各项。7.2抽样与组批
7.2.1组批
同一规格、同一生产工艺，稳定连续生产的一定数量的产品为一批。从提交检查批中随机抽取规定数量的卷装为批样本。7.2.2抽样
7.2.2.1按表4的规定从检查批中随机抽取外观检验用样本，其合格质量水平AQL一4.0。4
91~150
151280
281~500
501~1200
1201~3200
3201以上
JC8391-1998
表4外观的抽样与判定
累计样本
全部样本
7.2.2.2按表5的规定从检查批中随机抽取理化性能检验用样本。表5理化性能的抽样与判定
批量范围
91~150
151~280
7.3判定规则
样本大小
7.3.1外观质量的判定
样本外观质量应符合5.2的规定。7.3.2理化性能的判定
批量范围
281~500
501~1200
1201~3200
3201~10000
10001~
合格判定数
样本大小
7.3.2.1碱金属氧化物含量，网眼目数，网眼尺寸以样本算术平均值判定卷
不合格判定数
7.3.2.2断裂强力，断裂伸长率和单位面积质量以质量统计量Qu、Q进行判定，其合格质量水平AQL=6.5。Qu、Qi≥k，则判该项理化性能合格。若Qu、Q,8标志、包装、运输和贮存
8.1标志、包装按GB/T14798的规定。:JC-839.1-1998
8.2运输应有遮蓬等防雨措施。
8.3玻纤格栅应贮存在无腐蚀气体、无粉尘和通风良好干燥的室内。6
A1范围
JC839.1-1998
附录A
（标准的附录）
网眼目数和网眼尺寸的测定
本附录规定了玻纤格栅网眼目数和网眼尺寸的测定方法。A2原理
A2.1网眼目数
在玻纤格栅试样经、纬向的一定长度范围内对其网眼数目进行计数以求得每25.4mm长度上的网眼目数。
A2.2网眼尺寸
测量试样相邻两组纬、经纱边缘间的净距离。A3仪器
钢直尺：精度0.5mm。
A4试样
取整卷玻纤格栅。试样不需要调湿。A5试验步骤
A5.1网眼目数
A5.1.1将玻纤格栅试样自然平铺在平整的台面上。将钢直尺的零点标线与纱线右侧边缘相重合，以测定的起始纱线的右侧边缘至下一组纱线的右侧边缘为一孔，计数从起始位置至约1000mm处纱线右测边缘距离内的孔数，并读出这段距离的长度，精确至1mm。A5.1.2移动钢直尺至另一位置，不包含已测定的部位。重复上述测定至少二次。A5.2网眼尺寸
A5.2.1将玻纤格栅试样自然平铺在平整的台面上。将钢直尺的零点标线与纱线右侧边缘相重合，测量至下一组纱线左侧边缘的距离，精确至0.5mm。A5.2.2移动钢直尺至另一位置，不包含已测定的部位。重复上述测定至少四次。A6结果裘示
A6.1·网眼甘数
A6.1.1按式（A1)计算网眼目数：N
式中：N—玻纤格栅的网眼目数：n—实际测量长度内测定的总孔数；a—实际测量长度，mm。
A6.1.2分别计算经、纬向三次测定值的算术平均值，修约到小数点后第1位。A6.2网眼尺寸
（A1)
JC839.1-1998
A6.2.1分别计算试样经、纬向间距各五次测定值的算术平均值。A6.2.2以相邻纬纱边缘间距的平均值表示经向网眼尺寸，以相邻经纱边缘间距的平均值表示纬向网眼尺寸，以mm为单位，修约至o.1mm。B1范围
JC839.1-1998
附录B
（标准的附录）
断裂强力和断裂伸长的测定
本附录规定了玻纤格栅断裂强力和断裂伸长的测定方法。B2原理
通过适当的机械装置拉伸试样使其伸长，直至断裂，并指示断裂强力值和断裂伸长值。B3仪器
B3.1拉伸试验机
拉伸试验机应包括：
a）对合适的夹具
夹具间初始自由距离应为（200士1)mm，不允许试样在夹具内打滑和受损。b）对试样施加拉力的机构
c）指示或记录试样强力值的装置该装置在规定的试验速度下，应无惯性，强力值的误差不超过1%。d）试样伸长值的指示或记录装置该装置在规定的试验速度下，应无惯性，其伸长值的误差不超过1mm。B3.2合适的切裁工具：如剪刀等。B4调湿和试验环境
B4.1调湿和试验时规定温度为(20士3)℃，相对湿度为62%～68%。B4.2试样的调湿时间为4h。
B5试样
B5.1试样为长350mm的单组经纱或纬纱。试样应具有代表性，要求不含任何外观疵点。B5.2除非另有商定，每个样品至少测定五个经向试样和五个纬向试样，任何两个试样都不应属于相同的纱线。
B6试验步骤
B6.1试验前应校准拉伸试验机的零位。B6.2调节试验机夹具之间距离，使测试时试样的有效长度为(200士1)mm。B6.3调节试验机的速度为（100士10)mm/min。B6.4夹持试样，使试样的纵向中心线通过夹具前边的中点，试样在最终夹紧前，应在试样上施加（2.0土0.2)cN/tex的预张力，其大小由纱线公称线密度算出。B6.5使试验机活动夹具运动，拉伸试样至断裂。B6.6记录断裂强力值，精确至1N。B6.7记录断裂伸长值，精确至0.5mm。B6.8如果试样断裂发生在两个夹具中任一夹具的接触点的10mm以内，则记录该现象，但不作断裂9
JC839.1-1998
强力和断裂伸长的计算，并用新试样重新试验。B7结果表示
B7.1断裂强力
B7.1.1按式(B1)计算经、纬断裂强力值：PXN
式中：P-
宽度为1m时玻纤格栅的断裂强力，kN；一单组纱线的断裂强力，N；
一玻纤格栅的网眼目数。
B7.1.2分别计算玻纤格栅经向和纬向断裂强力5次测定值的算术平均值，修约至小数点后第1位。B7.2断裂伸长
B7.2.1断裂伸长以断裂伸长率表示，断裂伸长率按式(B2)计算：AL
式中：E-
一玻纤格栅的断裂伸长率，%；
△L—单组纱线的断裂伸长，mm。L一单组纱线的原始有效长度，200mm。(B2)
B7.2.2分别计算玻纤格栅经向和纬向断裂伸长率5次测定值的算术平均值，保留两位有效数字。B8试验报告
a）说明按本附录试验；
b）说明玻纤格栅的代号；
c）试验时的温度及相对湿度；
d）经向和纬向各个试样的断裂强力的算术平均值；e）经向和纬向各个试样的断裂伸长率的算术平均值；f）本附录中没有规定的任何操作上的细节以及可能影响试验结果的任何情况。10
