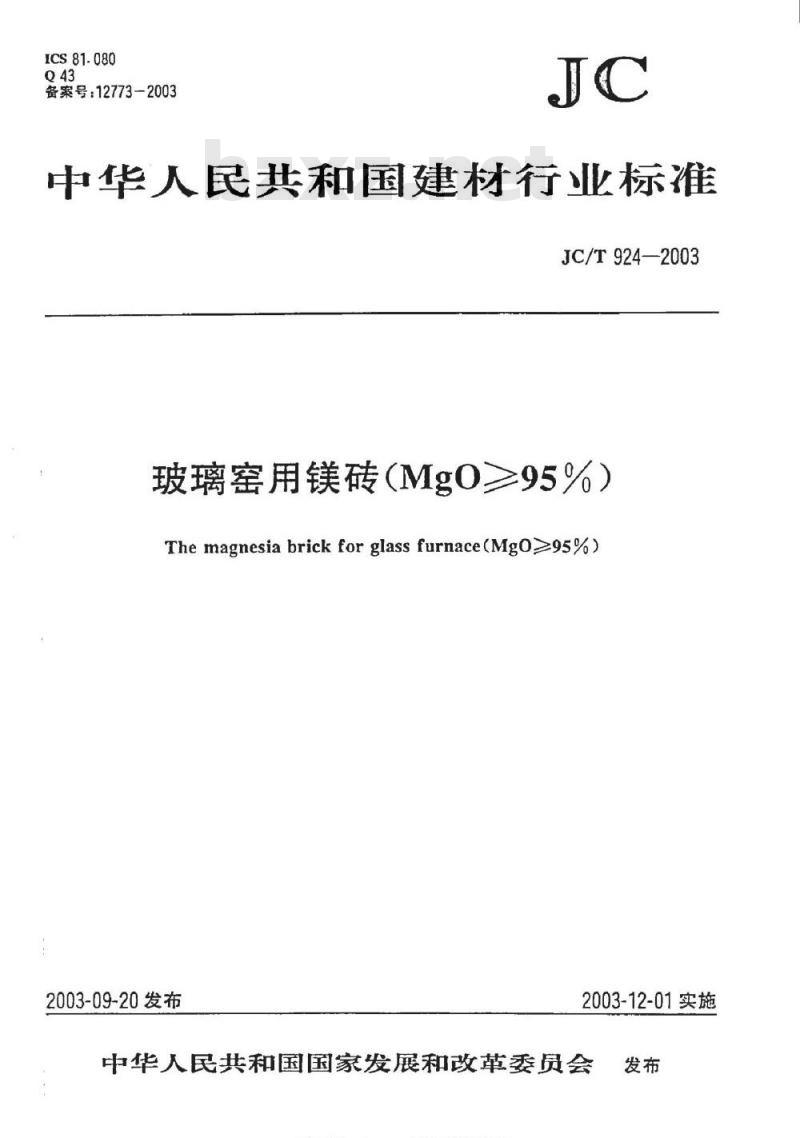

【建筑材料行业标准(JC)】 玻璃窑用镁砖(MgO≥95％)

ICS81.080
备案号：12773—2003
中华人民共和国建材行业标准
JC/T924—2003
玻璃窑用镁砖（Mg0≥95%）
The magnesia brick for glass furnace(Mg0≥95%)2003-09-20发布
2003-12-01实施
中华人民共和国国家发展和改革委员会标准控按网mmsbeaso.co发布

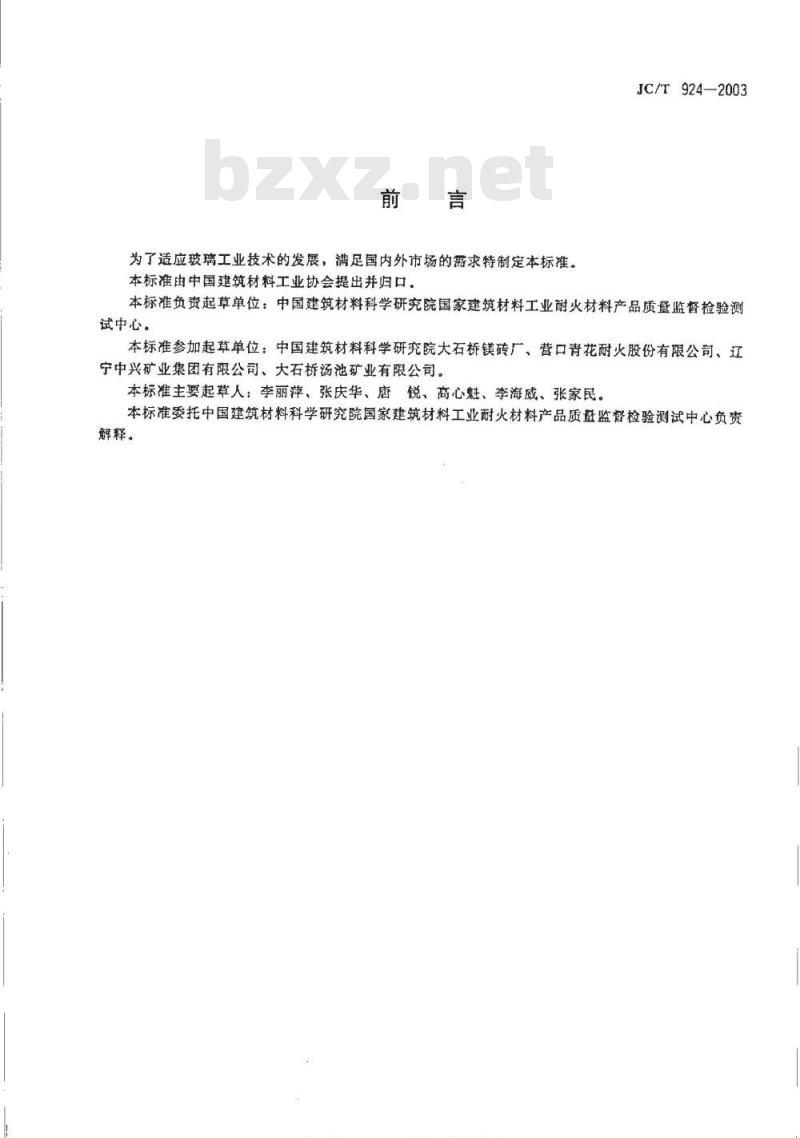

为了适应玻璃工业技术的发展，满足国内外市场的需求特制定本标准。本标准由中国建筑材料工业协会提出并归口。JC/T924—2003
本标准负责起草单位：中国建筑材料科学研究院国家建筑材料工业耐火材料产品质量监督检验测试中心。
本标准参加起草单位：中国建筑材料科学研究院大石桥镁砖厂、营口青花耐火股份有限公司、辽宁中兴矿业集团有限公司、大石桥汤池矿业有限公司。本标准主要起草人：李丽萍、张庆华、唐锐、高心魁、李海威、张家民。本标准委托中国建筑材料科学研究院国家建筑材料工业耐火材料产品质量监督检验测试中心负责解释。

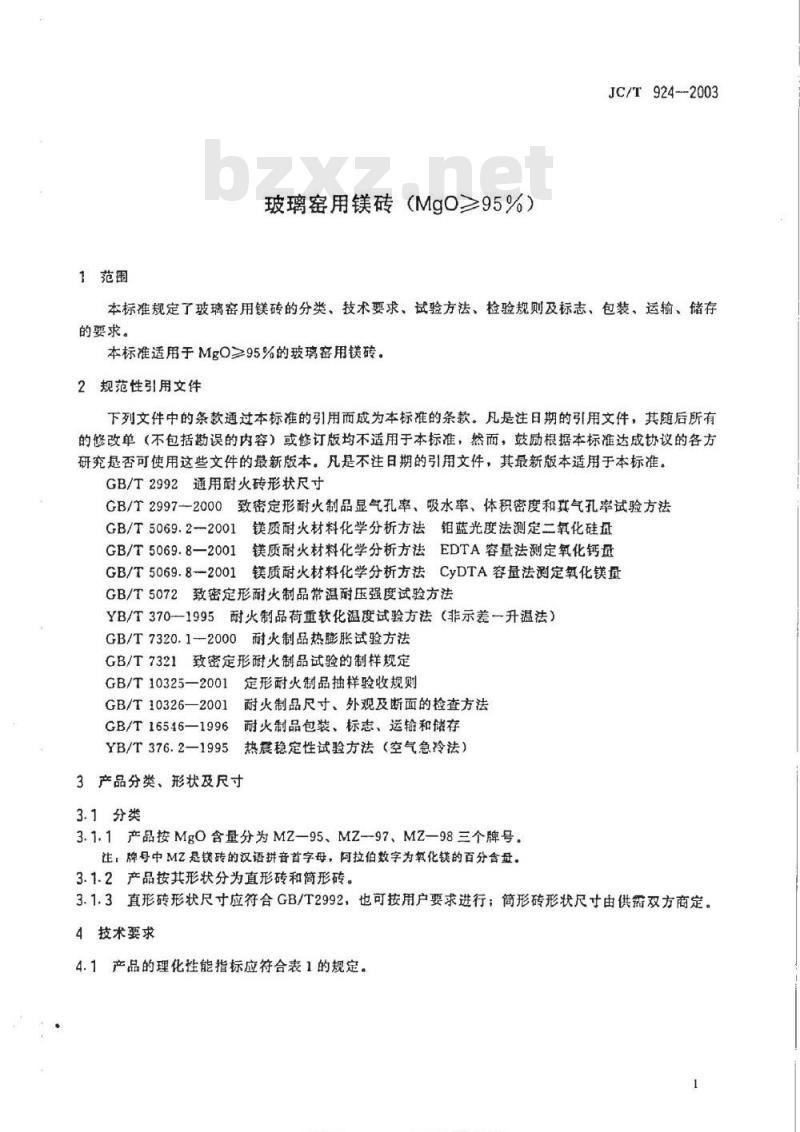

标准控按网mmsbeaso.co1范围
玻璃密用镁砖（Mg0≥95%）
JC/T924--2003
本标准规定了玻璃密用镁砖的分类、技术要求、试验方法、检验规则及标志、包装、运输、储存的要求。
本标准适用于MgO≥95%的玻璃窑用镁砖。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2992通用耐火砖形状尺寸
GB/T2997-2000致密定形耐火制品显气孔率、吸水率、体积密度和真气孔率试验方法GB/T5069.2一2001镁质耐火材料化学分析方法钼蓝光度法测定二氧化硅GB/T5069.8—2001镁质耐火材料化学分析方法EDTA容量法测定氧化钙量GB/T5069.8--2001镁质耐火材料化学分析方法CyDTA容量法测定氧化镁量GB/T5072致密定形耐火制品常温耐压强度试验方法YB/T370一1995耐火制品荷重软化温度试验方法（非示差一升温法）GB/T7320.1-2000耐火制品热膨胀试验方法GB/T7321致密定形耐火制品试验的制样规定定形耐火制品抽样验收规则
GB/T10325—2001
GB/T10326—2001面
耐火制品尺寸、外观及断面的检查方法GB/T16546一1996耐火制品包装、标志、运输和储存YB/T376.2—1995热震稳定性试验方法（空气急冷法）3产品分类、形状及尺寸
3.1分类
3.1.1产品按MgO含量分为MZ-95、MZ-97、MZ—98三个牌号。注：牌号中MZ是镁砖的汉语拼音首字母，阿拉伯数字为氧化镁的百分含量。3.1.2产品按其形状分为直形砖和筒形砖。3.1.3直形砖形状尺寸应符合GB/T2992，也可按用户要求进行；筒形砖形状尺寸由供需双方商定。4技术要求
4.1产品的理化性能指标应符合表1的规定。1

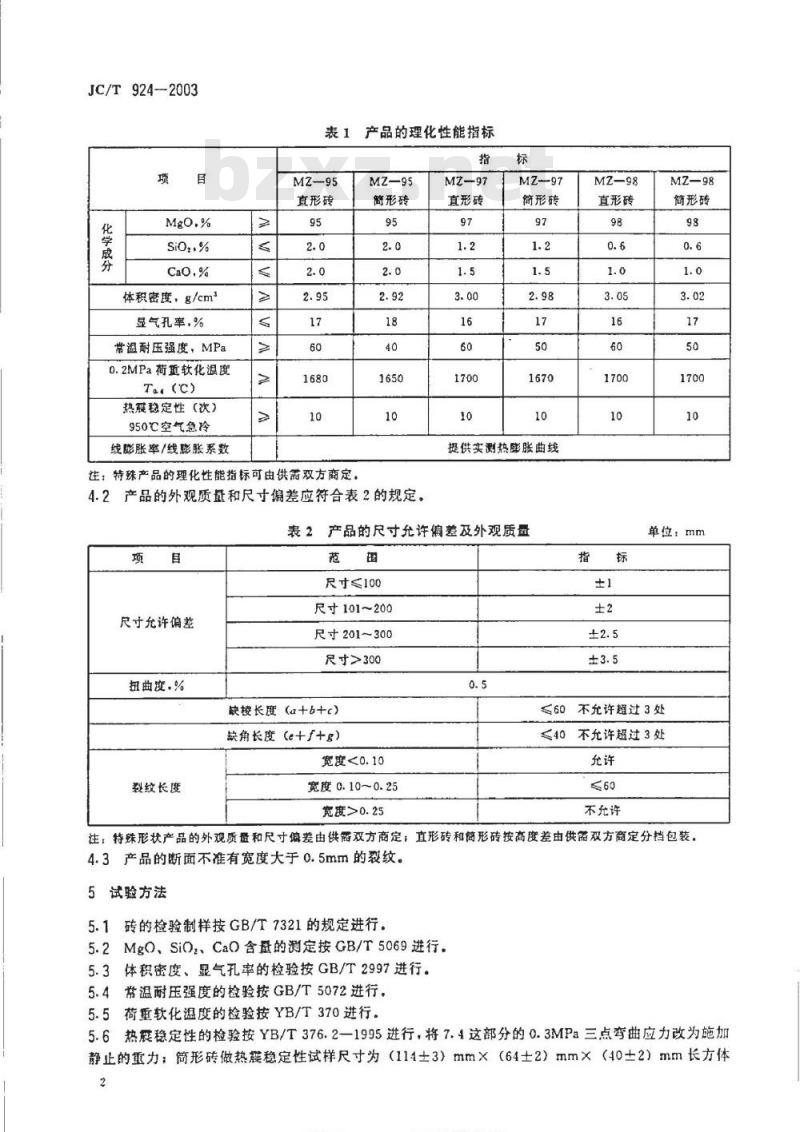

标准获按网m.beomai.cn各类标准行业资相免费下载JC/T924-2003
化学成分
体积密度，g/cm
显气孔率，%
常温耐压强度，MPa
0.2MPa荷重软化温度
热震毯定性（次）
950℃空气急冷
线膨胀率/线膨胀系数
表1产品的理化性能指标
直形砖
注：特殊产品的理化性能指标可由供需双方商定，MZ-95
簡形砖
2产品的外观质量和尺寸偏差应符合表2的规定。4.2
MZ--97
直形砖
简形砖
提供实测热膨胀曲线
表2产品的尺寸允许偏差及外观质量项
尺寸允许偏差
扭曲度，%
裂纹长度
尺寸≤100wwW.bzxz.Net
尺寸101～200
尺寸201～300
尺寸>300
缺楼长度（a+b+c）
缺角长度（e+f+g）
宽度<0.10
宽度0.10~0.25
宽度>0.25
直形砖
简形砖
单位：mm
≤60不允许超过3处
≤40不允许超过3处
不允许
注：特殊形状产品的外观质盘和尺寸偏差由供需双方商定：直形砖和简形砖按高度差由供需双方商定分档包装。4.3产品的断面不准有宽度大于0.5mm的裂纹。5试验方法
5.1砖的检验制样按GB/T7321的规定进行。5.2MgO、SiO、CaO含量的测定按GB/T5069进行.5.3体积密度、显气孔率的检验按GB/T2997进行。5.4常温耐压强度的检验按GB/T5072进行，5.5荷重软化温度的检验按YB/T370进行。5.6热疑稳定性的检验按YB/T376.2一1995进行，将7.4这部分的0.3MPa三点弯曲应力改为施加静止的重力：简形砖做热震稳定性试样尺寸为（114士3）mm×（64士2）mm×（40±2）mm长方体2

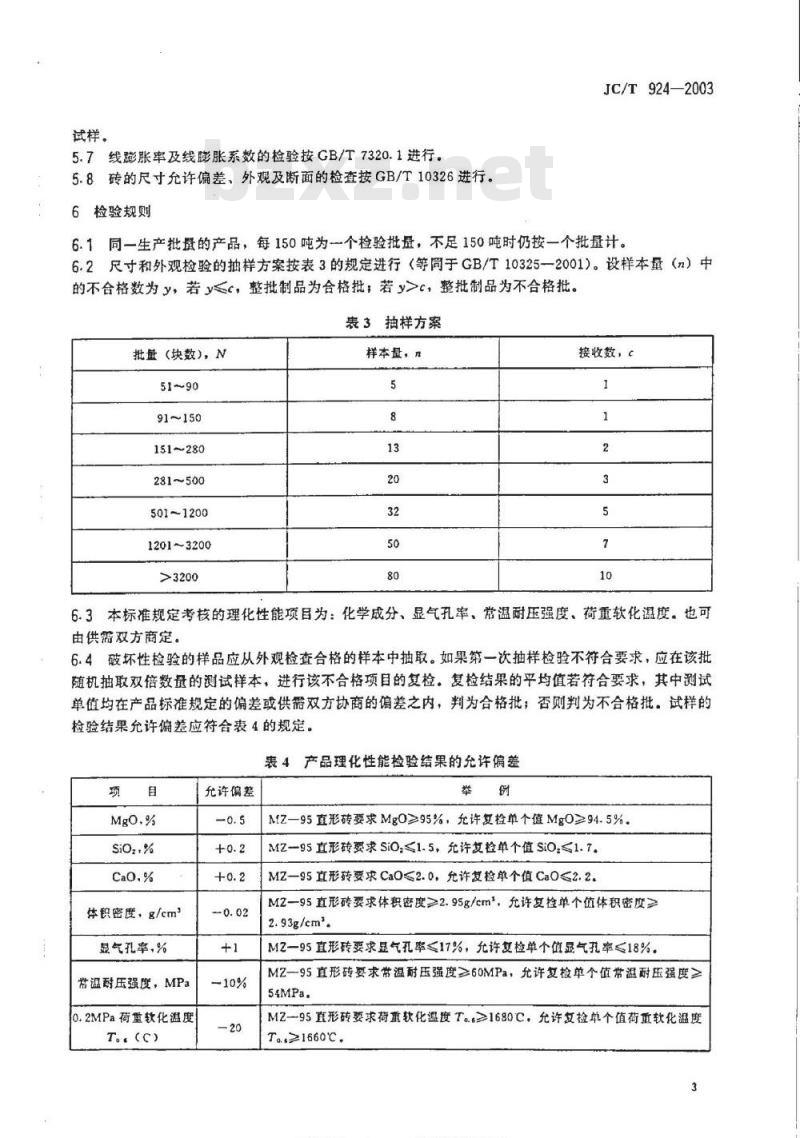

标准获投网mm.b280a:ccm各类标准行业资相免费下载试样。
5.7线膨胀率及线膨胀系数的检验按GB/T7320.1进行。5.8砖的尺寸允许偏差、外观及断面的检查按GB/T10326进行。6检验规则
JC/T924—2003
6.1同一生产批量的产品，每150吨为一个检验批量，不足150吨时仍按一个批量计。6.2尺寸和外观检验的抽样方案按表3的规定进行（等同于GB/T10325一2001）。设样本量（n）中的不合格数为y，若yc，整批制品为不合格批。表3抽样方案
批盘（块数），N
151~280
281~500
501-1200
1201~3200
样本盘，n
接收数，
6.3本标准规定考核的理化性能项目为：化学成分、显气孔率、常温耐压强度、荷重软化溢度。也可由供籍双方商定。
6.4破坏性检验的样品应从外观检查合格的样本中抽取。如果第一次抽样检验不符合要求，应在该批随机抽取双倍数量的测试样本，进行该不合格项目的复检。复检结果的平均值若符合要求，其中测试单值均在产品标准规定的偏差或供需双方协商的偏差之内，判为合格批；否则判为不合格批。试样的检验结果允许偏差应符合表4的规定。表4产品理化性能检验结果的允许偏差项
体积密度，g/cm2
显气孔率，%
常温耐压强度，MPa
0.2MPa荷重软化温度
充许偏差
MZ—95直形砖要求MgO≥95%，充许复检单个值Mg0≥94.5%。MZ-95直形砖要求SiO.≤1.5，允许复检单个值SiO,≤1.7。MZ—95立形砖要求CaO≤2.0，允许复检单个值Ca0≤2.2.MZ—95直形砖要求体积密度≥2.95g/cm2，允许复检单个值体积密度≥2.93g/cm.
MZ—95直形砖要求显气孔率≤17%，允许复检单个值显气孔率<18%。MZ-95直形砖要求带温耐压强度≥60MPa，允许复检单个值常温耐压强度≥54MPa.
M2-95直形砖要求荷重软化温度Ta6>1680C，允许复检单个值荷重软化温度Ta≥1660℃.
标准按按网mm.baoeo.com.JC/T924—2003
7包装、标志、运输、储存和质证明书7.1标志、包装、运输、储存应符合GB/T16546的规定。7.2砖发货时必须附有质量监督部门签发的质盘证明书，载明供方名称、需方名称、生产日期、合同号、产品名称、标准编号、牌号、批号、尺寸、外观及理化指标等内容。4
标准按按网mmo.baoeo.com.中华人民共和
建材行业标准
玻璃密用镁砖（Mg0≥95%）
The magnesia brick for glass furnace (Mg0≥95%)JC/T924—2003
中国建材工业出版社出版
建筑材料工业技术监督研究中心（原国家建筑材料工业局标准化研究所）发行宁各地新华书店经售
新华书店北京发行所发行
地矿经研院印刷厂印制
版权专用不得翻印
开本880X×1230
2003年12月第一版
印数1-300
印张1/2
字数12.000
2003年12月第一次印刷
书号：1580159·069
编号：
标准投网mmg.bz8p80.om1241
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
