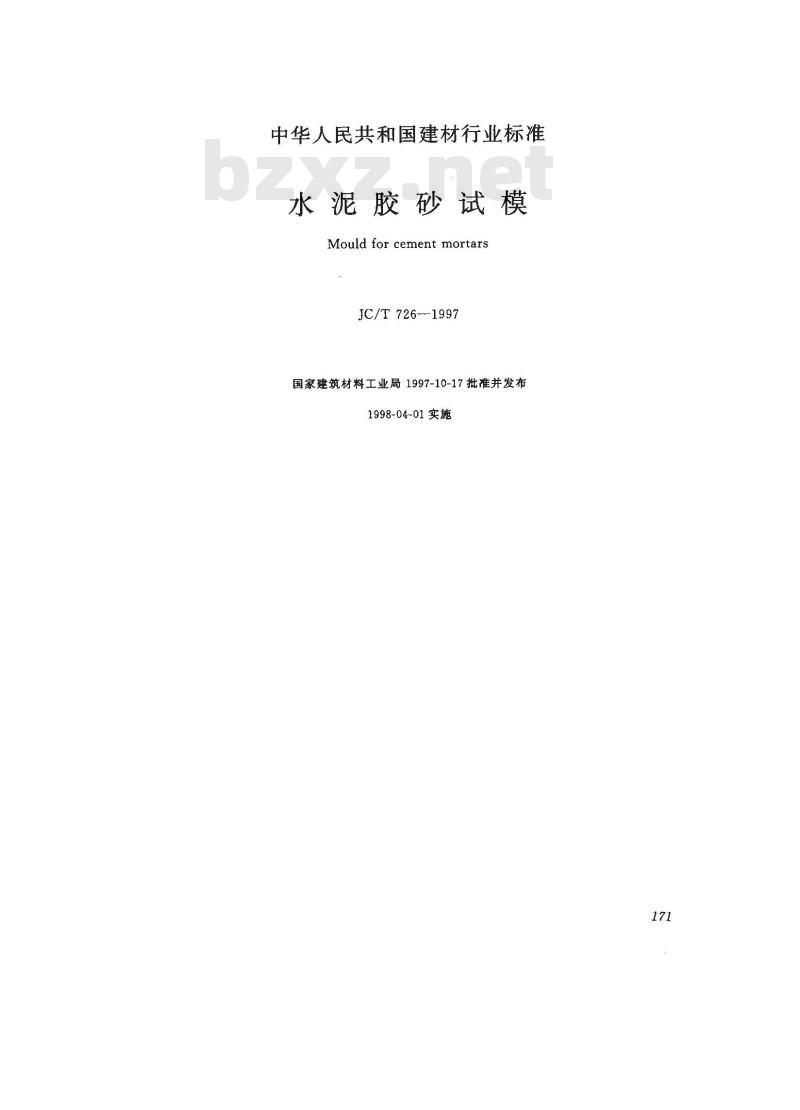

中华人民共和国建材行业标准
水泥胶砂试模
Mould for cement mortars
JC/T726--1997
国家建筑材料工业局1997-10-17批准并发布1998-04-01实施

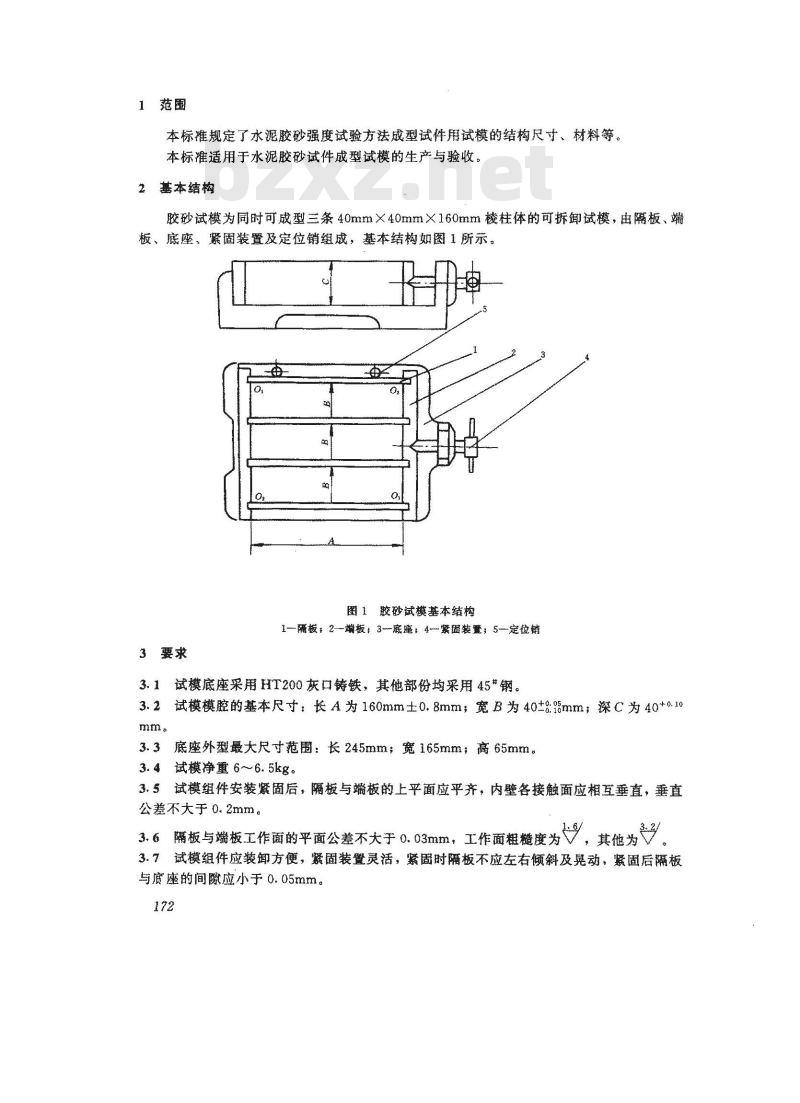

1范围
本标准规定了水泥胶砂强度试验方法成型试件用试模的结构尺寸、材料等。本标准适用于水泥胶砂试件成型试模的生产与验收。2基本结构Www.bzxZ.net
胶砂试模为同时可成型三条40mm×40mm×160mm棱柱体的可拆卸试模，由隔板、端板、底座、繁固装置及定位销组成，基本结构如图1所示。o
3要求
图1胶砂试模基本结构
1-隔板2-端板：3--底座，4紫面装靠，5—定位销3.1试模底座采用HT200灰口铸铁，其他部份均采用45*钢。3.2试模模腔的基本尺寸：长A为160mm士0.8mm；宽B为40t8:%mm；深C为40+0.10mma
3.3底座外型最大尺寸范围：长245mm；宽165mm；高65mm。3.4试模净重6~6.5kg。
3.5试模组件安装繁固后，隔板与端板的上平面应平齐，内壁各接触面应相互垂直，垂直公差不大于0.2mm。
3.6隔板与端板工作面的平面公差不大于0.03mm，工作面粗糙度为√，其他为V3.7试模组件应装御方便，紧固装置灵活，紧固时隔板不应左右倾斜及晃动，紧固后隔板与底座的间隙应小于0.05mm。

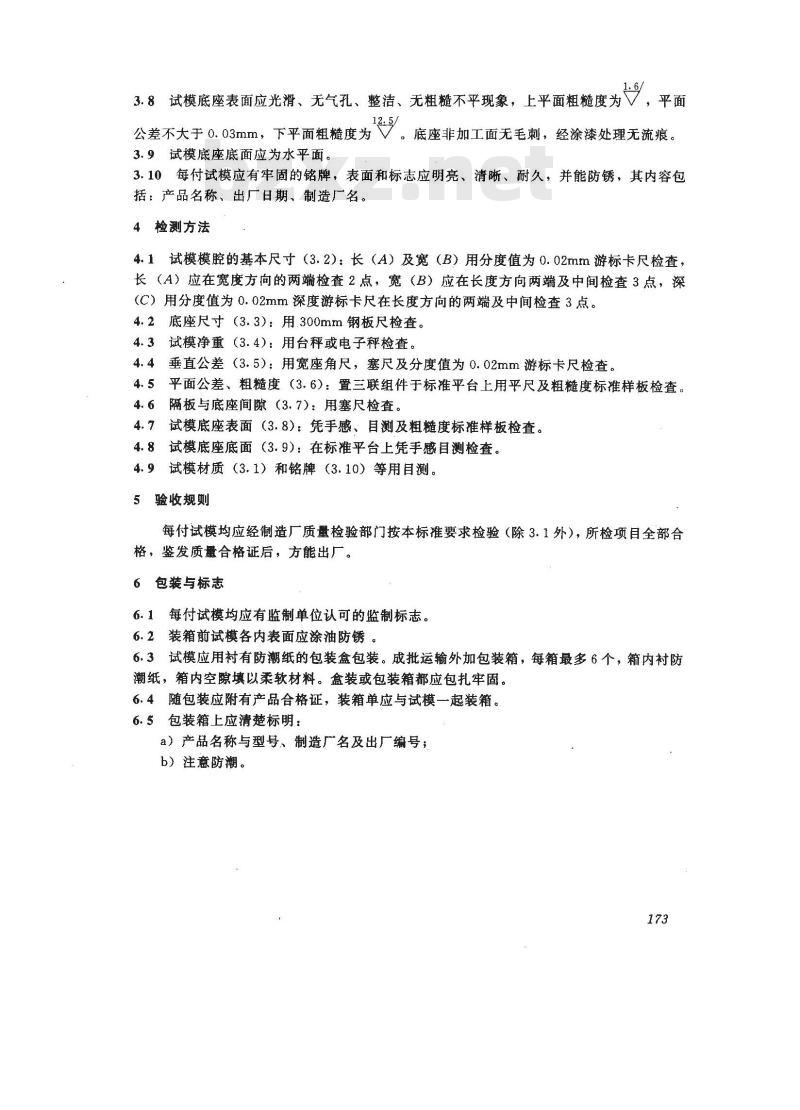

3.8试模底座表面应光滑、无气孔、整洁、无粗糙不平现象，上平面粗糙度为V，平面
。底座非加工面无毛刺，经涂漆处理无流痕。公差不大于0.03mm，下平面粗糙度为3.9试模底座底面应为水平面。
3.10每付试模应有牢固的铭牌，表面和标志应明亮、清晰、耐久，并能防锈，其内容包括：产品名称、出厂日期、制造厂名。4检测方法
4.1试模模腔的基本尺寸（3.2）：长（A）及宽（B）用分度值为0.02mm游标卡尺检查，长（A）应在宽度方向的两端检查2点，宽（B）应在长度方向两端及中间检查3点，深（C）用分度值为0.02mm深度游标卡尺在长度方向的两端及中间检查3点。4.2底座尺寸（3.3）：用.300mm钢板尺检查。4.3试模净重（3.4)：用台秤或电子秤检查。4.4垂直公差（3.5）：用宽座角尺，塞尺及分度值为0.02mm游标卡尺检查。4.5平面公差、粗糙度（3.6）：置三联组件于标准平台上用平尺及粗糙度标准样板检查。4.6隔板与底座间隙（3.7)：用塞尺检查。4.7试模底座表面（3.8）：凭手感、目测及粗糙度标准样板检查。4.8试模底座底面（3.9）：在标准平台上凭手感目测检查。4.9试模材质（3.1）和铭牌（3.10）等用目测。验收规则
每付试模均应经制造厂质量检验部门按本标准要求检验（除3.1外），所检项目全部合格，鉴发质量合格证后，方能出厂。6包装与标志
6.1每付试模均应有监制单位认可的监制标志。6.2装箱前试模各内表面应涂油防锈。6.3试模应用衬有防潮纸的包装盒包装。成批运输外加包装箱，每箱最多6个，箱内衬防潮纸，箱内空隙填以柔软材料。盒装或包装箱都应包扎牢固。6.4随包装应附有产品合格证，装箱单应与试模一起装箱。6.5包装箱上应清楚标明：
a）产品名称与型号、制造厂名及出厂编号；b）注意防潮。

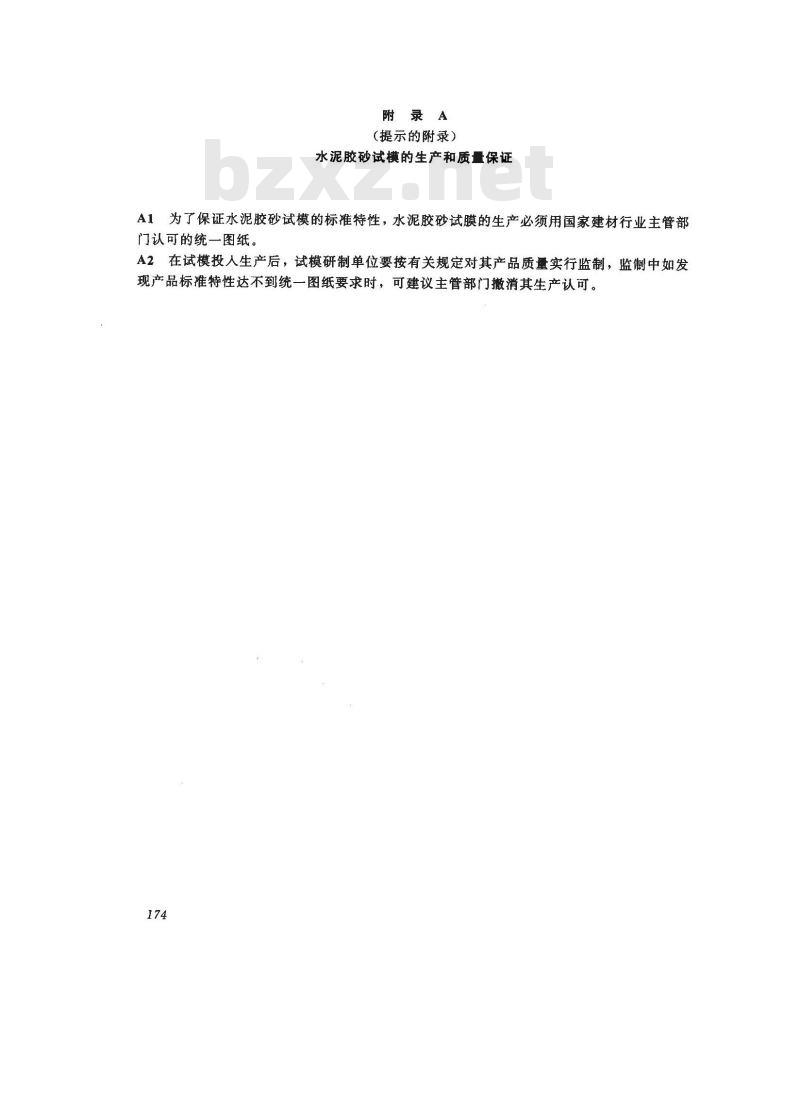

附录A
（提示的附录）
水泥胶砂试模的生产和质量保证为了保证水泥胶砂试模的标准特性，水泥胶砂试膜的生产必须用国家建材行业主管部Al
门认可的统一图纸。
A2在试模投入生产后，试模研制单位要按有关规定对其产品质量实行监制，监制中如发现产品标准特性达不到统一图纸要求时，可建议主管部门撤消其生产认可。174
