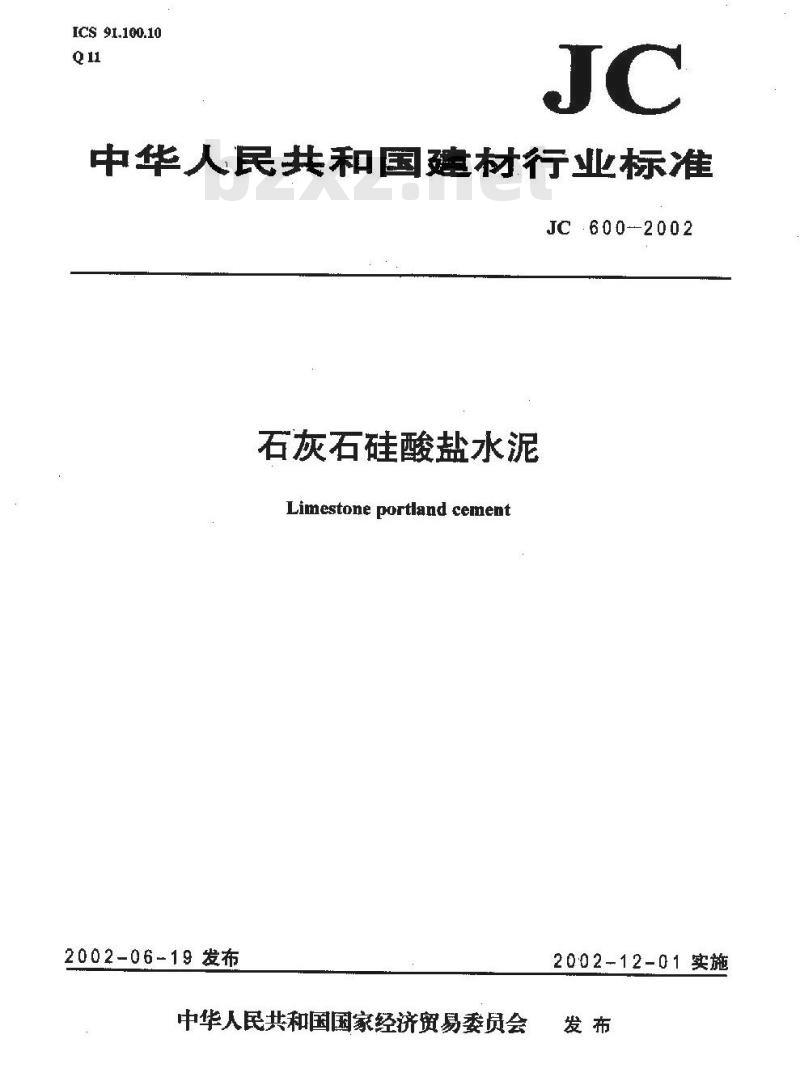

【建筑材料行业标准(JC)】 石灰石硅酸盐水泥

ICS 91.100.10
中华人民共和国建材行业标准
JC:600-2002
石灰石硅酸盐水泥
Limestone portland cement
2002-06-19发布
中华人民共和国国家经济贸易委员会2002-12-01实施

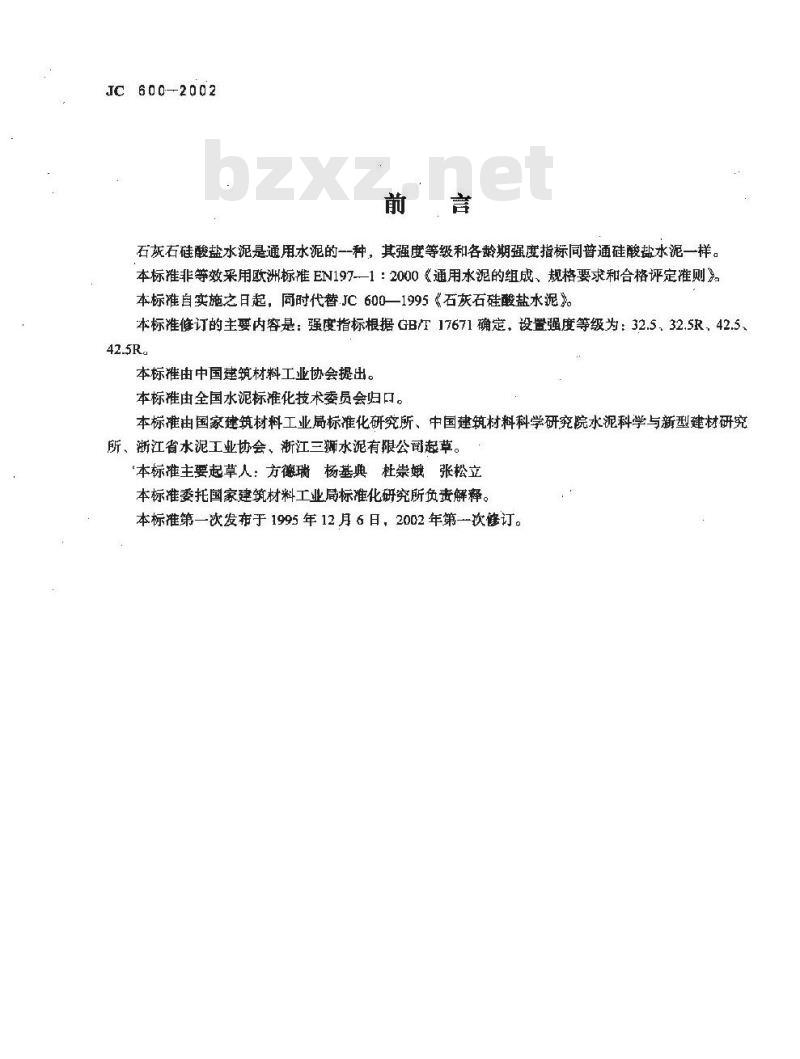

JC600-2002
石灰右硅酸盐水泥是通用水泥的一种，其强度等级和各龄期强度指标同普通硅酸盐水泥一样。本标推非等效采用欧洲标准EN197一1：2000《通用水泥的组成，规格要求和合格评定准则》本标自实施之日起，同时代替JC600—1995《石灰石硅酸盐水泥》。本标准催订的主要内容是：强度指标根据GB/T17671确定，设置强度等级为：32.5、32.5R，42.542.5R
本标准由中国建筑材料工业协会提出。本标准由全国水泥标准化技术委员会归口。本标准由国家建筑材料工业局标准化研究所、中国建筑材料科学研究院水泥科学与新型建材研究所、浙江省水泥工业协会、浙江三狮水泥有粮公司起草。本标准主要起草人：方徽瑞杨基典杜崇娥张松立本标准委托国家建筑材料工业局标准化研究所负责解释。本标准第一次发布于1995年12月6日，2002年第一次修订。1范围

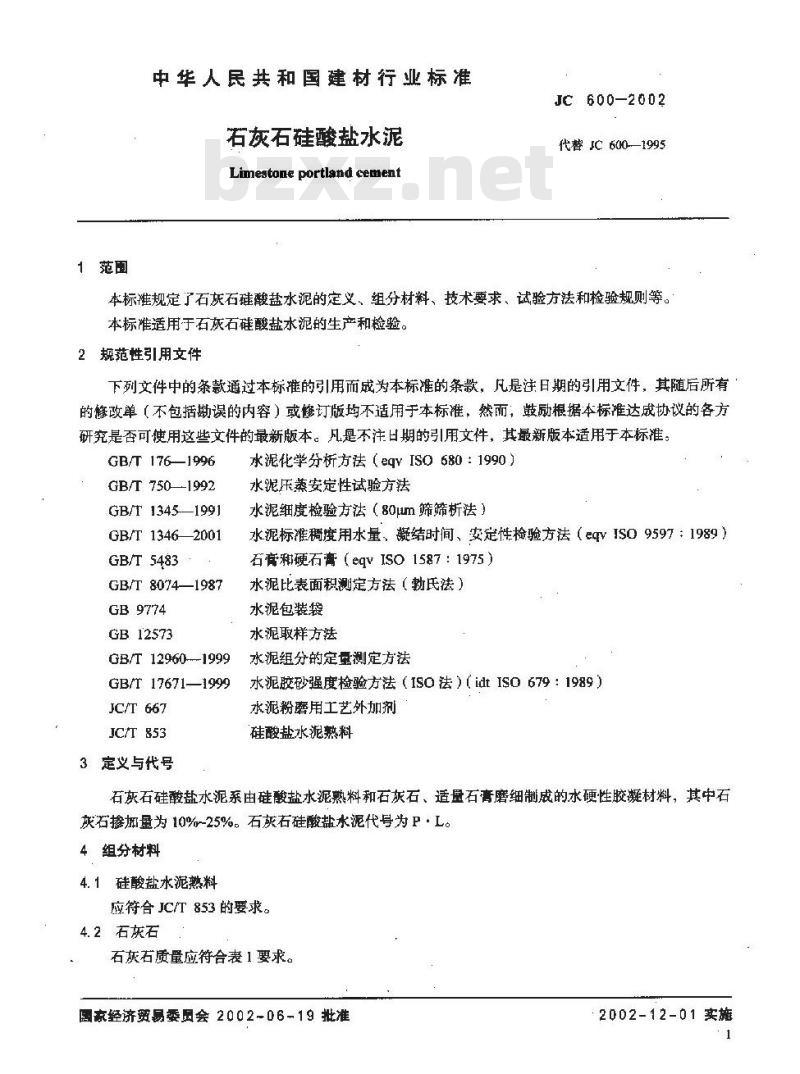

中华人民共和国建材行业标准
石灰石硅酸盐水泥
Limestone portland cement
JC 600-2002
代替 JC 600--1995
本标准规定了石灰石硅酸水泥的定义、组分材料、技术要求、试验方法和检验规则等。本标准适用于石灰石硅酸盐水泥的生产和检验。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 176—1996
GB/T 750-1992
GB/T 1345199]
GB/T13462001
GB/T5483
GB/T 8074—1987
GB 9774
GB 12573
GB/T 12960---1999
GB/T 17671—1999
JC/T 667
JC/T853
3 定义与代号
水泥化学分析方法（eqyISo680：1990）水泥压蒸安定性试验方法
水泥细度检验方法（80um筛筛析法）水泥标准稠度用水量、凝结时间、安定性检验方法（eqVS095971989）石膏和硬石膏（eqyISO1587：1975）水泥比表面积测定方法（勃氏法）水泥包装袋
水泥取样方法
水泥组分的定量测定方法
水泥胶砂强度检验方法（ISO法）（idtISO679：1989）水泥粉磨用工艺外加剂
硅酸盐水泥熟料
石灰石硅酸盐水泥系由硅酸盐水泥熟料和石灰石、适量石膏磨细制成的水硬性胶凝材料，基中石灰石掺加量为10%-25%。石灰右硅酸盐水泥代号为P·L。4组分材料
4.1硅酸盐水泥熟料
应符合JC/T 853的要求。
4.2石灰石
石灰右质量应符合表1要求。
圈家经济贸易委会2002-06-19批准2002-12-01实施
4.3石膏
化学成分

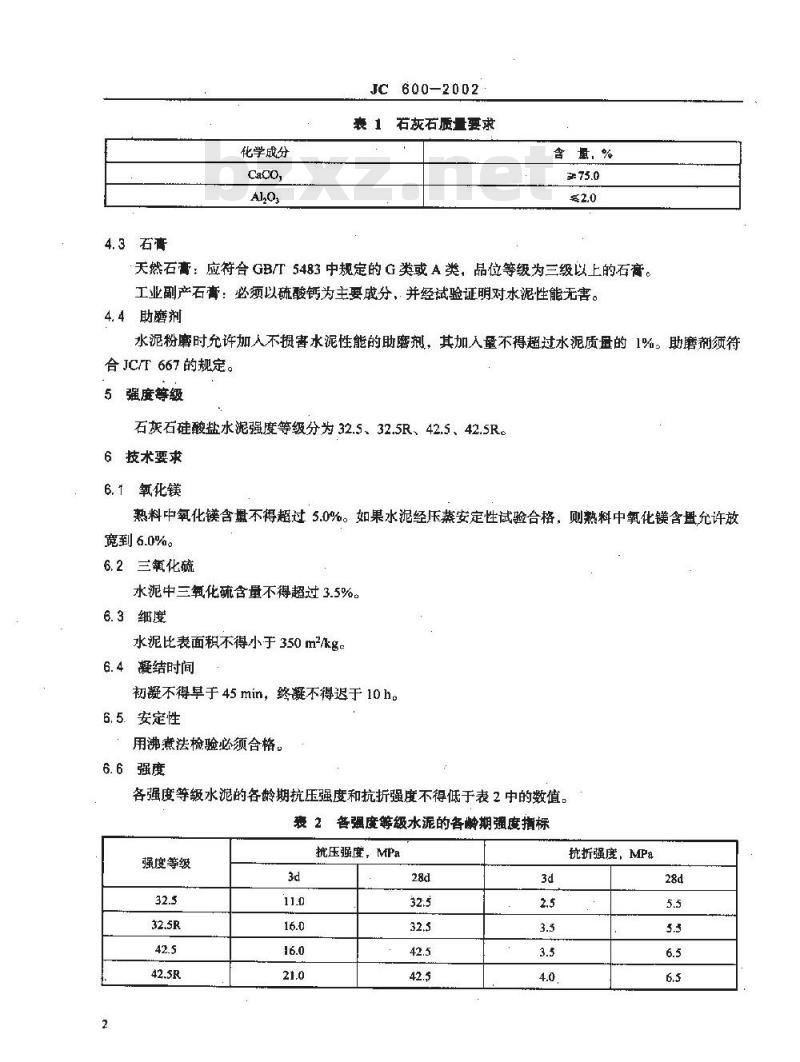

JC 600-2002
表 1石灰石质量要求
含最，%
天然石高：应符合GB/T5483中规定的G类或A类，品位等级为三级以上的石离。工业副产石膏：必须以硫酸钙为主要成分，并经试验证明对水泥性能无害。4.4助磨剂
水泥粉磨时允许加人不损害水泥性能的助磨剂，其加量不得超过水泥质量的1%。助磨剂须符合JCT667的规定。
5强度等级
石灰石硅酸盐水滤强度等级分为32.5、32.5R、42.5、42.5R。6技术要求
6.1氧化镁
熟料中氧化镁含量不得超过5.0%。如果水泥经压蒸安定性试验合格，则热料中氧化镁含盘允许放宽到6.0%。
6.2三氧化硫
水泥中三氧化硫含量不得超过3.5%6.3细度
水泥比表面积不得小于350m2/kg。6.4凝结时间
初凝不得早于45min，终凝不得退于10h。6. 5．安定性
用沸煮法检验必须合格。
6.6强度
各强度等级水泥的各龄期抗压强度和抗折强度不得低于表2中的数值。衰2各度等级水泥的各期强度指标强度等级
抗压强度，MPa
抗折强度，MPa

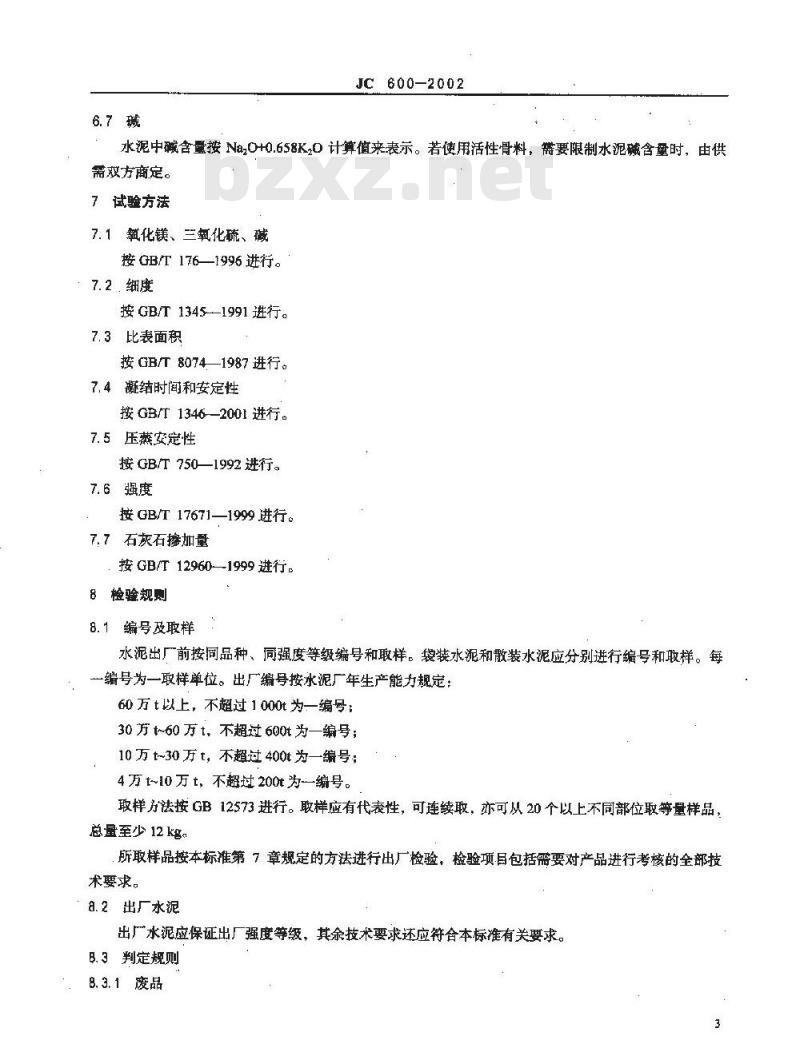

JC 600-2002
水泥中碱含量按Na,O+0.658K,O计算值来表示。若使用活性骨料，带要限制水泥碱含望时，由供需双方商定。
7试验方法
7.1氧化镁、兰氧化硫、碱
接GB/T176—1996进行。
7.2.细度
按GB/T 1345-—1991进行。
7.3比表面积
按 GB/T 80741987 进行。
7.4结时间和安定性
按 GB/T 1346-2001 进行。
7.5压蒸安定性
按 GB/T 750—1992 进行。
7.6强度
按GB/T17671—1999进行。
7.7石灰石擦加量www.bzxz.net
按GB/T12960—1999进行。
检验规则
8.1编号及取样
水泥出厂前按同品种、同强度等级编号和取样。袋装水泥和散装水泥应分别进行编号和取样。每一编号为一取样单位。出厂编号按水泥厂年生产能力规定：60万t以上，不超过1 000t为一编号：30万t~60万t，不超过600t为一编号；10万t~30万t，不超过400t为一编号：4万t~10万t，不超过200t为一综号。取样法按GB12573进行。取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品，总量至少12kg。
所取样品按本标准第7章规定的方法进行出厂检验，检验项目包括需要对产品进行考核的全部技术要求。
8.2出厂水泥
出厂水泥应保证出厂强度等级，其余技术要求还应符合本标准有关要求。B.3判定规则
．8.3.1废品
JC600—2002
凡氧化镁、三氧化、初凝时间、安定性中任一项不符合本标准规定时，均判为度品。8.3.2不合格品
凡细度、终凝时间中任一项不符合本标准规定或石灰石擦罩超过最大限盘和强度低于商品强度等级规定的指标时判为不合格品。水泥包装标志中水泥品种、强度等级、工厂名称和出厂编号不全的也属于不合格品。
8.4试验报告
试验报告内容应包括本标准规定的各项技术要求及试验结果、石灰石撑加量、属旋密或立窑生产助磨剂及工业副产石膏。当用户需要时，水泥厂应在水泥发出之日起7天内寄发除28天强度以外的各项试验结果。28天强度值应在水泥发出之日起32关内补报。8.5．交货与验收
8.5.1交货时水泥的质量验收可抽取实物试样以其检验结果为依据，也可以水泥广同编号水泥的检验报告为依据。采取何种方法验收由买卖双方商定，并在合同中或协议中注明。8.5.2以抽取实物试样的检验结果为验收依据时，实卖双方应在发货前或交货地共同取样和签封。取样方法按GB12S73进行，取样数量为20kB，缩分为二等分。一份由卖方保存40天，一份由买方按本标准规定的项目和方法进行检验。在40天以内，买方检验认为产品质量不符合本标准要求，而卖方又有异议时，则双方应将卖方保存的另一份试样送省级或省级以上国家认可的水泥质监督检验机构进行仲裁检验。8.5.3°以水泥厂同编号水泥的检验报告为验收依据时，在发货前或交货时买方（或委托卖方）在同编号水泥中抽取试样，买卖双方共同（或委托卖方）签封后保存3个月。在3个月内，买方对水泥质量有疑问时，则买卖双方应将签封的试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。9包装、标志、运输与贮存
9.1包装
水泥可以袋装或散装。袋装水泥每袋净含量50kg，且不得少于标志质量的98%；随机抽取20袋总质量不得少于1000kg。其它包装形式由供需双方协商确定，但有关袋装质的要求，必须符合上述原则规定。
水泥包装袋应符合GB9774规定。9.2标志
水泥袋上应清楚标明：水泥名称、代号、净含量、强度等级、生产许可证编号、生产者名称和地址、出厂缔号、执行标准号、包装年、月、日。包装袋两侧应印有水泥名称和强度等级，用黑色印刷。散装运输时应提交与袋装标志内容相同的卡片。9.3运输与贮存
水泥在运输与贮存时不得受潮和混人杂物，不同品种和强度等级的水泥应分别贮运，不得混杂。中华人民共和国
建材行业标准
石灰石硅酸盐水泥
Lirnestone portlard cement
JC 600-2002
中国建材工业出版社出版
医家建筑材料工业局标准化研究所发行新华书店北京发行所发行各地新华书店经售机械科学研究院标准出版中心印剧版权专用不得爵印
开本880×1230
字数8,000
1/16 印张 1/2.
2002年12月一版。
2002年12月第一次印刷
印数1—1000
定价6.00元
#号：1580159-025
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
