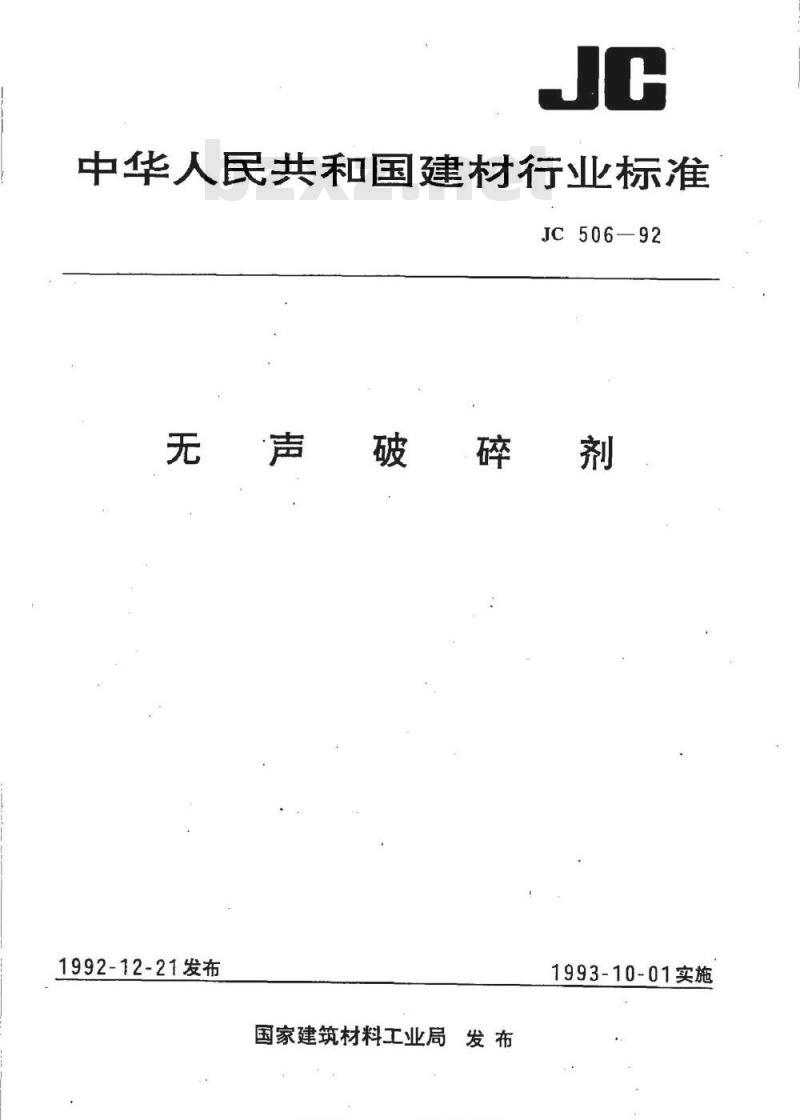

【建筑材料行业标准(JC)】 无声破碎剂

中华人民共和国建材行业标准
JC506—92
无声破碎剂
1992-12-21发布
国家建筑材料工业局发布
标准找换网m.b
con.com1993-10-01实施

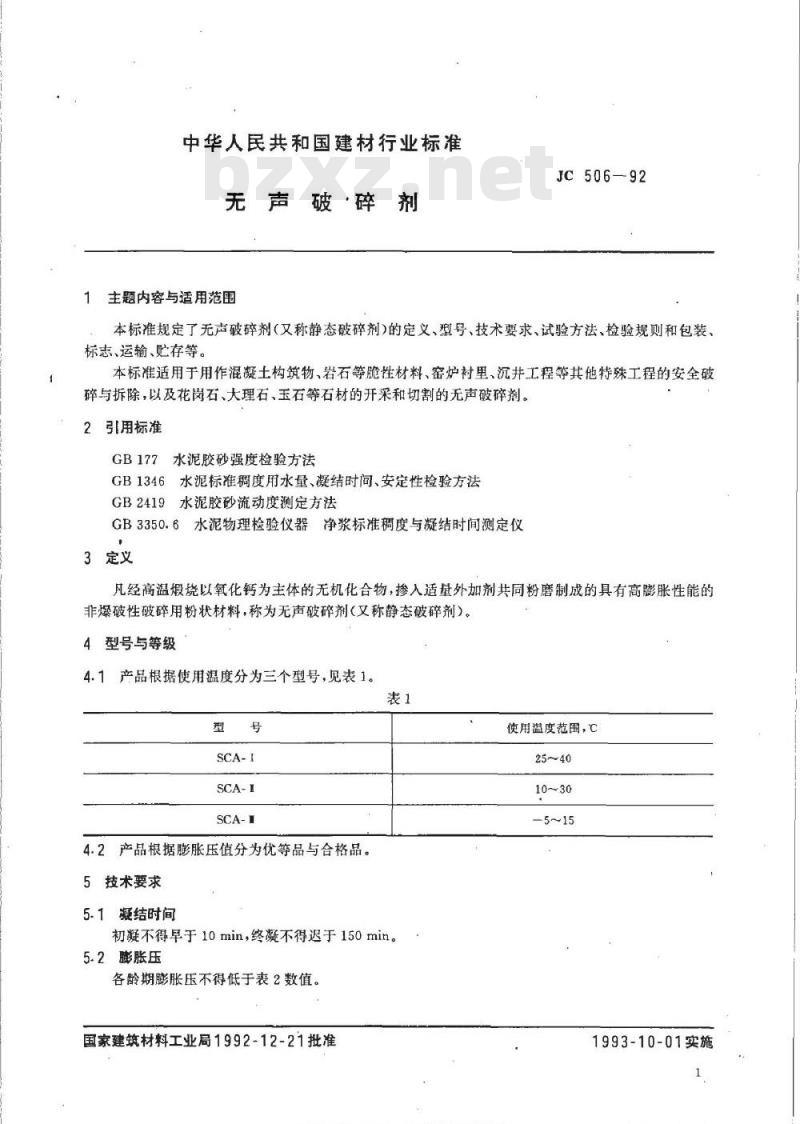

中华人民共和国建材行业标准
无声破碎剂
主题内容与适用范围
JC506—-92
本标准规定了无声破碎剂（又称静态破碎剂)的定义、型号、技术要求、试验方法、检验规则和包装、标志、运输、贮存等。
本标准适用于用作混凝土构筑物、岩石等脆性材料、窑炉衬里、沉井工程等其他特殊工程的安全破碎与拆除，以及花岗石、大理石、玉石等石材的开采和切割的无声破碎剂。2引用标准
GB177水泥胶砂强度检验方法
GB1346水泥标准稠度用水量、凝结时间、安定性检验方法GB2419水泥胶砂流动度测定方法GB3350.6水泥物理检验仪器净浆标准稠度与凝结时间测定仪3定义
凡经高温缎烧以氧化钙为主体的无机化合物，掺入适量外加剂共同粉磨制成的具有高膨胀性能的非爆破性破碎用粉状材料，称为无声破碎剂（又称静态破碎剂）。4型号与等级
4.1产品根据使用温度分为三个型号，见表1。表1
4.2产品根据膨胀压值分为优等品与合格品。5技术要求
凝结时间
初凝不得早于10min，终凝不得迟于150min。5.2膨胀压

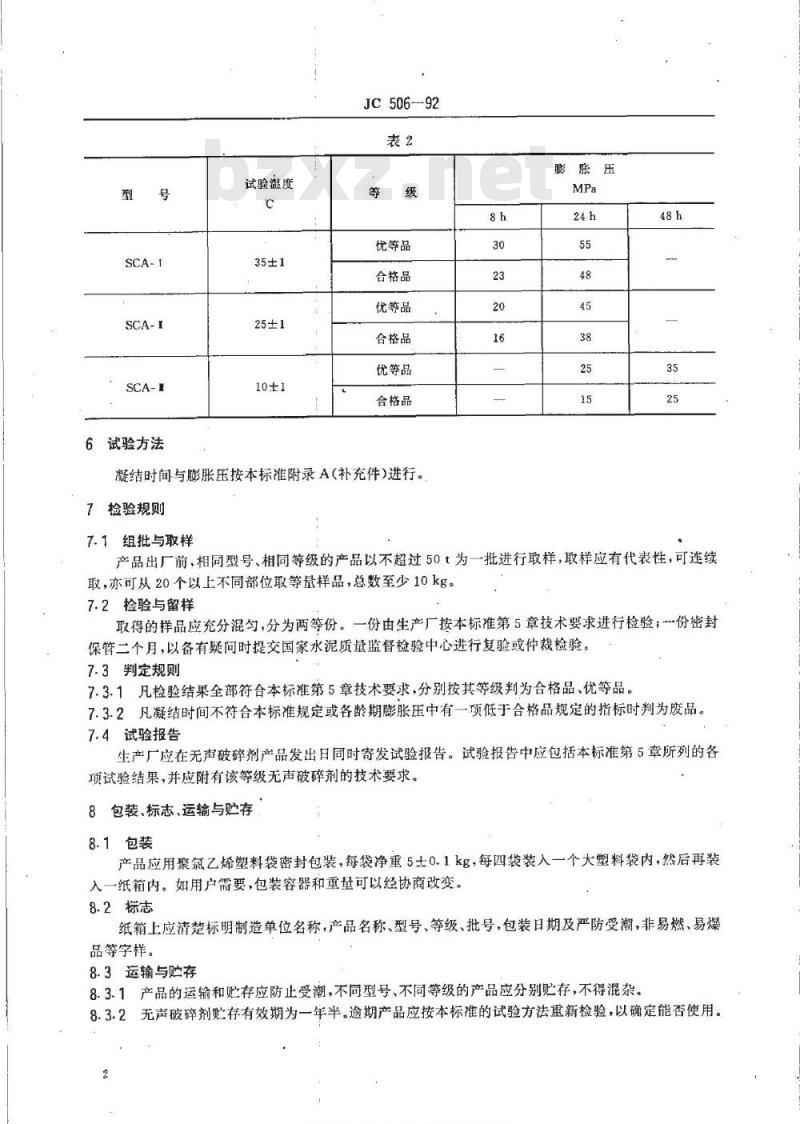

各龄期膨胀压不得低于表2数值。国家建筑材料工业局1992-12-21批准标准损换网bzm,eom各美标准行业资料免费下载使用溢度范围，℃
1993-10-01实施
6试验方法
试验温度
JC506--92
优等品
合格品
优等品wwW.bzxz.Net
合格品
优等品
合格品
凝结时间与膨胀压按本标准附录A(补充件)进行。7检验规则
膨胀压
7.1组批与取样
产品出厂前，相同型号、相同等级的产品以不超过50t为一批进行取样，取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品，总数至少10kg。7.2检验与留样
取得的样品应充分混勾，分为两等份。一份由生产厂按本标准第5章技术要求进行检验；份密封保管二个月，以备有疑问时提交国家水泥质量监督检验中心进行复验或仲裁检验。7.3判定规则
7.3.1凡检验结果全部符合本标准第5章技术要求，分别按其等级判为合格品、优等品。7.3.2凡凝结时间不符合本标准规定或各龄期膨胀压中有一项低于合格品规定的指标时判为废品。7.4试验报告
生产厂应在无声破碎剂产品发出日同时寄发试验报告。试验报告中应包括本标准第5章所列的各项试验结果，并应附有该等级无声破碎剂的技术要求。8包装、标志、运输与贮存
8.1包装
产品应用聚氛乙烯塑料袋密封包装，每袋净重5士0.1kg，每四袋装入一个大塑料袋内，然后再装入一纸箱内。如用户需要，包装容器和重量可以经协商改变。8.2标志
纸箱上应清楚标明制造单位名称，产品名称、型号、等级、批号，包装日期及严防受潮，非易燃、易燥品等字样。
8.3运输与贮存
8.3.1产品的运输和贮存应防止受潮，不同型号、不同等级的产品应分别贮存，不得混杂。一年半。逾期产品应按本标准的试验方法重新检验，以确定能否使用。2无声破碎剂贮存有效期为一

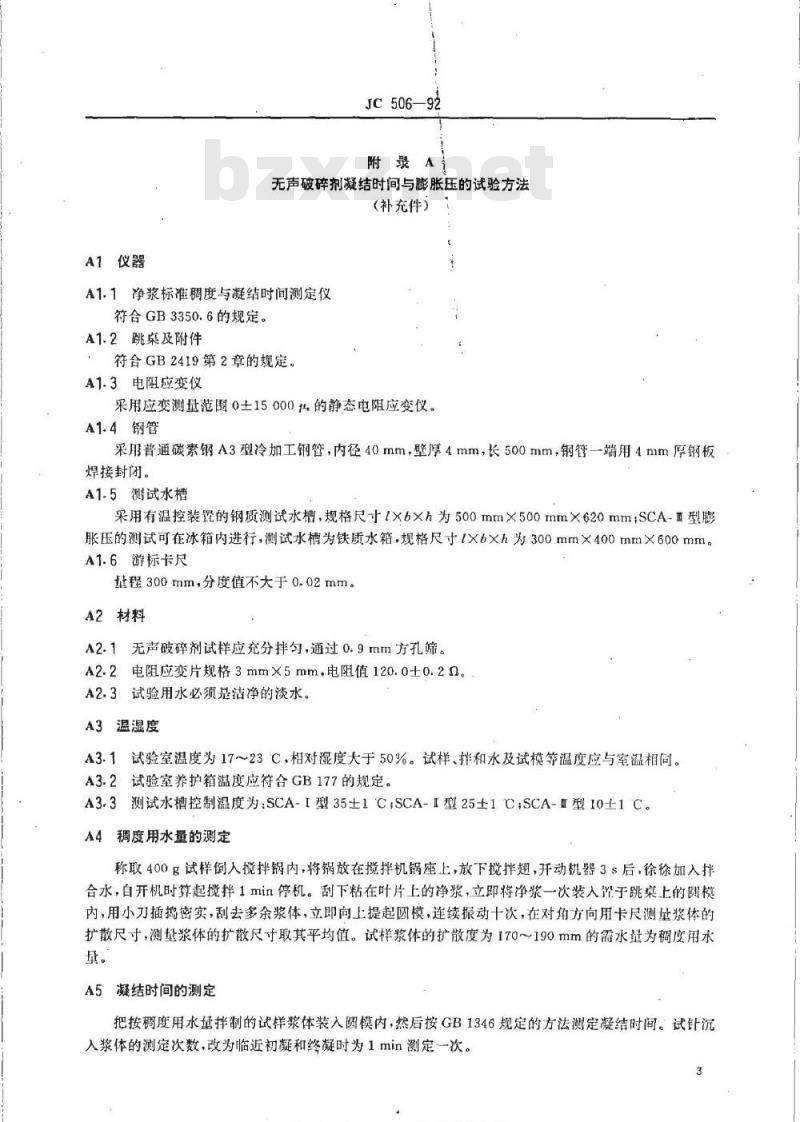

标准找换网bzgmp,com名美标准行业资料免费下载A1仪器
JC506—92
附录A
无声破碎剂凝结时间与膨胀压的试验方法（补充件）
A1.1净浆标准稠度与凝结时间测定仪符合GB3350.6的规定。
A1.2跳桌及附件
符合GB2419第2章的规定。
A1.3电阻应变仪
采用应变测量范围0土15000\的静态电阻应变仪。A1.4钢管
采用普通碳素钢A3型冷加工钢管，内径40mm，壁厚4mm，长500mm，钢管一端用4mm厚钢板焊接封闭。
A1.5测试水槽
采用有温控装罩的钢质测试水槽，规格尺寸lxb×h为500mm×500mm×620mm；SCA-Ⅲ型胀压的测试可在冰箱内进行，测试水槽为铁质水箱，规格尺寸1×b×h为300mm×400mm×600mm。A1.6游标卡尺
量程300mm，分度值不大于0.02mm。A2材料
A2.1无声破碎剂试样应充分拌匀，通过0.9mm方孔筛。A2.2电阻应变片规格3mm×5mm，电阻值120.0±0.2m。A2.3试验用水必须是洁净的淡水。A3温湿度
A3.1试验室温度为17～23C，相对湿度大于50%。试样、拌和水及试模等温度应与室温相同。A3.2试验室养护箱温度应符合GB177的规定。A3.3测试水槽控制温度为:SCA-I型35±1C，SCA-I型25士1C，SCA-型10士1CA4稠度用水量的测定
称取400g试样倒入搅拌锅内，将锅放在搅拌机锅座上，放下搅拌翅，开动机器3s后，徐徐加入拌合水，自开机时算起揽拌1min停机。刮下粘在叶片上的净浆，立即将净浆一次装入望于跳桌上的阅模内，用小刀插捣密实，刮去多余浆体，立即向上提起圆模，连续振动十次，在对角方向用卡尺测量浆体的扩散尺寸，测量浆体的扩散尺寸取其平均值。试样浆体的扩散度为170～190mm的需水量为稠度用水量。
A5凝结时间的测定
把按稠度用水量拌制的试样浆体装入阅模内，然后按GB1346规定的方法测定凝结时间。试针沉入浆体的测定次数，改为临近初凝和终凝时为1min测定一次。3
标准报摄网mw.bzsom
c品各关标准行业资料免费下载

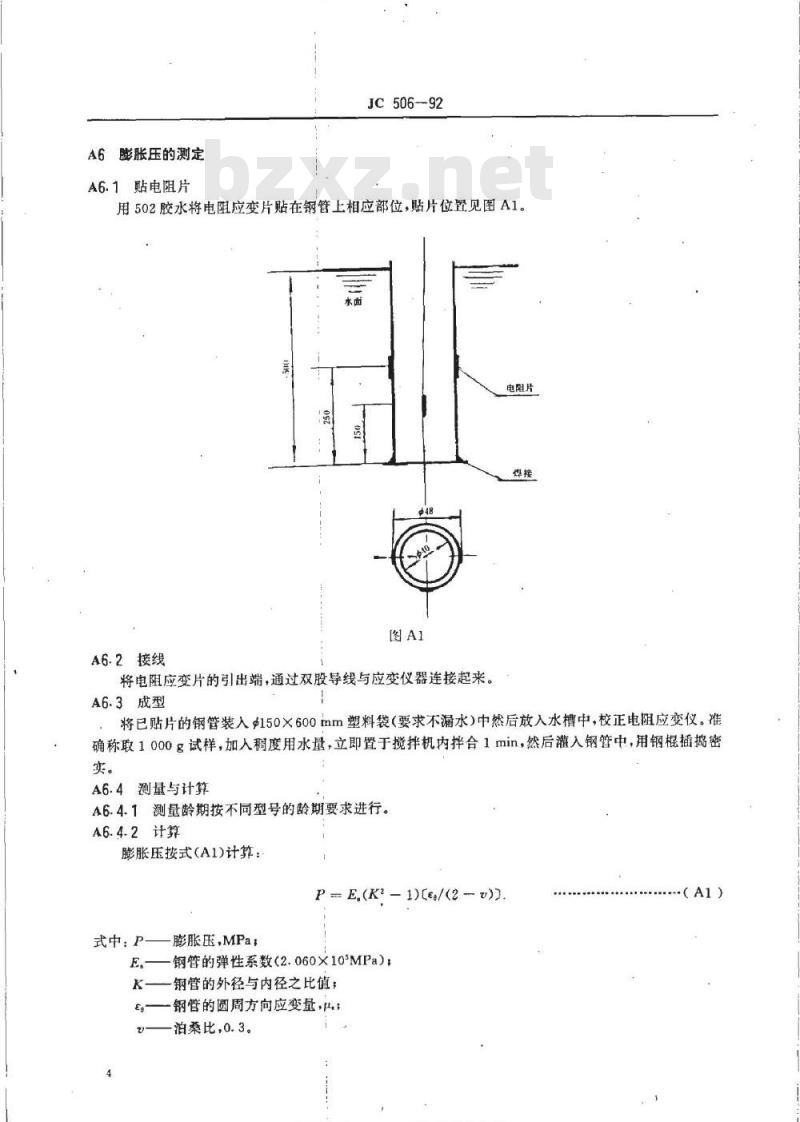

A6膨胀压的测定
A6.1贴电阻片
JC506-92
用502胶水将电阻应变片贴在钢管上相应部位，贴片位置见图A1。电片
A6.2接线
将电阻应变片的引出端，通过双股导线与应变仪器连接起来。A6.3成型
将已贴片的钢管装入150×600mm塑料袋（要求不漏水）中然后放入水槽中，校正电阻应变仪。准确称取1000g试样，加入稠度用水量，立即置于搅拌机内拌合1min，然后灌入钢管中，用钢棍插捣密实。
A6.4测量与计算
A6.4.1测量龄期按不同型号的龄期要求进行。A6.4.2计算
膨胀压按式(A1)计算：
P E,(K? - 1)(e/(2 - v))
式中：P-
一膨胀压，MPa；
钢管的弹性系数（2.060×105MPa）：一钢管的外径与内径之比值：
一钢管的圆周方向应变量，：
消柔比，0.3。
各美标准行业资科免费下数
（A1）
JC506—92
附录B
无声破碎剂使用注意事项
(参考件)
B1无声破碎剂的使用温度在10℃以上时，施工后一般不需加覆盖物（雨天除外）。若产生裂纹可用水浇缝，以加快其膨胀作用。
B2无声破碎剂的使用温度在10C以下时，施工后须用草席覆盖保温，或通入蒸汽进行养护。B3当无声破碎剂在负温条件下使用时，施工中可加入1%～2%抗冻剂，或用40~60℃热水进行搅拌。亦可采用一种耗电少、破碎效果显著的电热法加温，即在每个孔中放置一根0.5mm电热丝和一根塑料电线，将它们串联或并联后接在220V可调变压器上，将电压降至50～100V，利用低压大电流不断加热，以保持无声破碎剂浆体在40～50℃下进行水化B4无声破碎剂填充后2～3h内，勿靠近孔口直视，以防偶尔发生喷出现象时伤害眼睛。施工时需戴防护眼镜。
B5无声破碎剂对皮肤有轻度腐蚀性，施工时需戴乳胶防护手套，若溅到皮肤上应立即用水冲洗干净。附加说明：
本标准由中国建筑材料科学研究院提出并归口。本标准由中国建筑材料科学研究院水泥科学研究所、北京市琉璃河水泥厂特种水泥试验厂、苏州吴县水泥厂、治金部建筑研究总院负责起草，本标准主要起草人张桂清、马魁宏、郑喜生、吴国英、张耀凯。本标准委托中国建筑材料科学研究院水泥科学研究所负责解释。标准投搜网
m各美标准行业资料免费下数
（京）新登字023号
中华人民共和国建材
行业标准
JC506—92
中国标准出版社出版
（北京复外三里河）
中国标准出版社北京印剧厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数9千字1993年5月第一版1993年5月第一次印刷印数1-2500
标目215-62
标准控投网sm.bzeoro.cm%
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
